Триггер

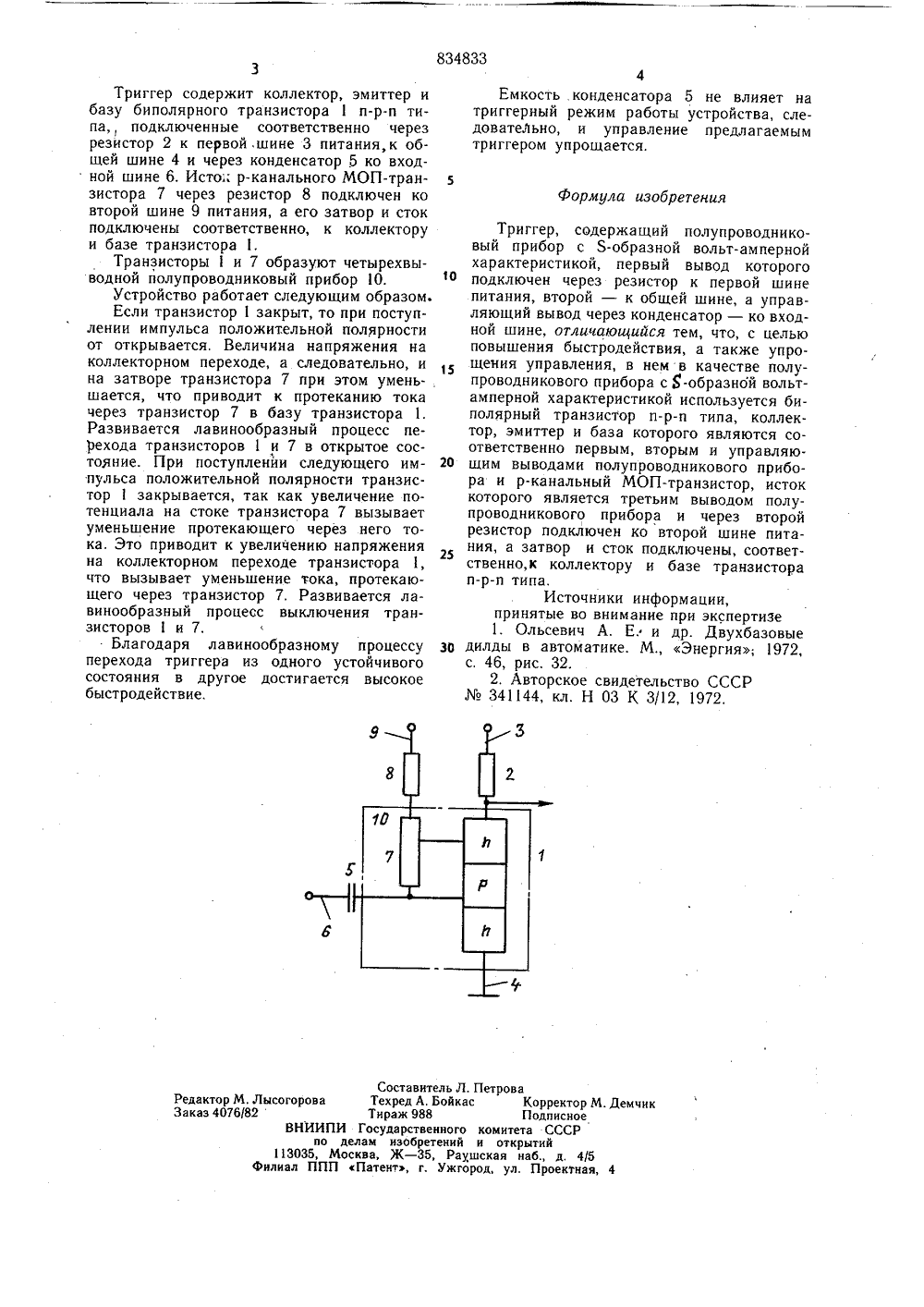

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалистическикРеспублик 1 1 834833Опубликовано 30.05.81. Бюллетень20 па делам изобретений и открытийДата опубликования описания 05.06.81(54) ТРИГГЕР Изобретение относится к импульсной технике и может быть использовано в вычислительных устройствах,Известен триггер, выполненный на приборе с 5-образной вольт-амперной характеристикой 11. 5Недостатком известного устройства является сложность управления, которая заключается в необходимости радиополярных импульсов.Известен триггер, содержащий полупроводниковый прибор 8-образной вольтам перной характеристикой, первый вывод которого подключен через резистор к шине питания, второй - к общей шине, а управляющий вывод через конденсатор ко входной шине 12.15Для управления работой триггера требуются импульсы одной полярности, но при этом используется наличие индуктивной и емкостной составляющих комплексного сопротивления прибора с -образной характеристикой.26Недостатками известного способа являются сложность управления и низкое быстродействие из-за использования составляющих 2комплексного сопротивления прибора с Я-образной характеристикой.Цель изобретения - повышение быстродействия, а также упрощения управления. Поставленная цель достигается тем, что в триггере, содержащем полупроводниковый прибор с Ь-образной вольт-амперной характеристикой, первый вывод которого подключен через резистор к первой шине питания, второй - к общей шине, а управляющий вывод через конденсатор-ко входной шине, в качестве полупроводникового прибора с 5-образной вольт-амперной характеристикой используется биполярный транзистор п-р-и типа, коллектор, эмиттер и база которого являются соответственно первым, вторым и управляющим выводами полупроводникового прибора и р-канальный МОП-транзистор, исток которого является третьим выводом полупроводникового прибора и через второй резистор подключен ко второй шине питания, а затвор и сток подключены соответственно к коллектору и базе транзистора и-р-и типа.На чертеже представлена электрическая принципиальная схема триггера.Триггер содержит коллектор, эмиттер и базу биполярного транзистора 1 п-р-и типа подключенные соответственно через резистор 2 к первой, шине 3 питания, к общей шине 4 и через конденсатор 5 ко входной шине 6. Исто р-канального МОП-транзистора 7 через резистор 8 подключен ко второй шине 9 питания, а его затвор и сток подключены соответственно, к коллектору и базе транзистора 1.Транзисторы 1 и 7 образуют четырехвыводной полупроводниковый прибор 10.Устройство работает следующим образом.Если транзистор 1 закрыт, то при поступлении импульса положительной полярности от открывается. Величина напряжения на коллекторном переходе, а следовательно, и на затворе транзистора 7 при этом уменьшается, что приводит к протеканию тока через транзистор 7 в базу транзистора 1. Развивается лавинообразный процесс перехода транзисторов 1 и 7 в открытое состояние. При поступлении следующего импульса положительной полярности транзистор 1 закрывается, так как увеличение потенциала на стоке транзистора 7 вызывает уменьшение протекающего через него тока. Это приводит к увеличению напряжения на коллекторном переходе транзистора 1, что вызывает уменьшение тока, протекающего через транзистор 7. Развивается лавинообразный процесс выключения транзисторов 1 и 7.Благодаря лавинообразному процессу перехода триггера из одного устойчивого состояния в другое достигается высокое быстродействие,8348334Емкость .конденсатора 5 не влияет натриггерный режим работы устройства, следоватеЛьно, и управление предлагаемым триггером упрощается,Формула изобретенияТриггер, содержащий полупроводниковый прибор с Ь-образной вольт-ампернойхарактеристикой, первый вывод которого10 подключен через резистор к первой шинепитания, второй - к общей шине, а управляющий вывод через конденсатор - ко входной шине, отличающийся тем, что, с цельюповышения быстродействия, а также упрощения управления, в нем в качестве полупроводникового прибора с Я-образной вольтамперной характеристикой используется биполярный транзистор и-р-и типа, коллектор, эмиттер и база которого являются соответственно первым, вторым и управляю 20 щим выводами полупроводникового прибора и р-канальный МОП-транзистор, истоккоторого является третьим выводом полупроводникового прибора и через второйрезистор подключен ко второй шине питания, а затвор и сток подключены, соответственно,к коллектору и базе транзисторап-р-п типа.Источники информации,принятые во внимание при экспертизе1. Ольсевич А. Е. и др. Двухбазовые30 дилды в автоматике. М., Энергия; 1972,с, 46, рис. 32.2. Авторское свидетельство СССР341144, кл. Н 03 К 3/12, 1972.Составитель Л. Техред А, Бойкас Тираж 988 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж - 35, Рау филиал ППП Патент, г. Ужгор
