Одноразрядный комбинационный сумматор

Загрузка...

Номер патента: 1105887

Опубликовано: 30.07.1984

Автор: Мышников

МПК: G06F 7/50

Метки: комбинационный, одноразрядный, сумматор

...цель достигается тем,что одноразрядный комбинационныйсумматор, содержащий первый элементИ-НЕ и первый элемент ИЛИ-НЕ, причемпрямой вход первого операнда суммато"ра соединен с первыми входами первых элементов И-НЕ и ИЛИ-НЕ, а прямойвход второго операнда сумматора соединен с вторыми входами первых элементов И-НЕ и ИЛИ-НЕ, содержит второй и третий элементы И-НЕ, второй итретий элементы ИЛИ-НЕ, причем инверсные входы первого и второго операн"дов сумматора соединены соответственно с первыми н вторыыю информацион- Зонымн входами второго И-НЕ и второгоэлемента ИЛИ-НЕ, выходы которых объединены, являются выходом переносасумматора и соединены с первым информационным входом третьего элемента И-НЕ н первым информационным входом...

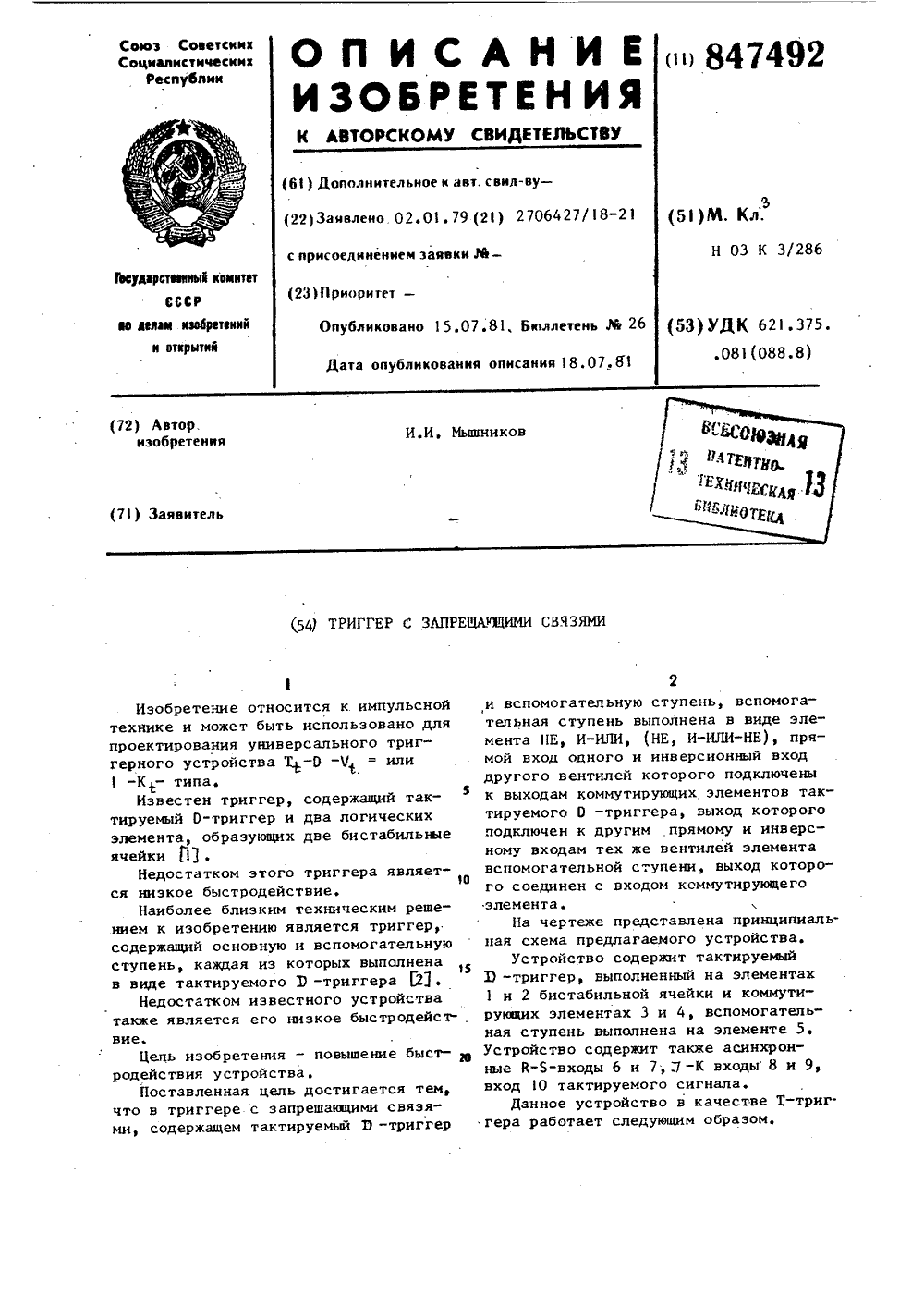

Триггер с запрещающими связями

Загрузка...

Номер патента: 847492

Опубликовано: 15.07.1981

Автор: Мышников

МПК: H03K 3/286

Метки: запрещающими, связями, триггер

...выполнен на элементах И-НЕ и тактируется импульсом с уровнем . В исходном состоянии тактируемый сигнал Т:.О и состояние триггера О О (вьг ход элемента 2 равен 1). Выход коммутирующих элементов 3 и 4 определяется исходным состоянием тактируемого сигнала и, следовательно, имеют состояние "1", Элемент 5 вспомогательной ступени имеет состояние "О", так как определяется состояние "1" элементов 2, 3 и 4 и следовательно, запрещает выбор- ку коммутирующего элемента 4 и производит через 2 -связь выборку коммутирующего элемента 3. При поступлении тактируемого сигнала (Т 1) импульс, инверсий тактируемому сигналу, с выхода коммуткрукщего элемента Э устанавливает триггер в состояние "1" (Я"1) и запрещает изменение состояния элемента 5...

Логический элемент

Загрузка...

Номер патента: 280533

Опубликовано: 01.01.1970

Автор: Мышников

МПК: H03K 19/166

Метки: логический, элемент

...становится равным нулю) на выход 15 16 не индуктируются, а передаются на выход16. Так как сигнал при этом подается только на один вход трансформаторного переключателя, то он закрыт и, следовательно, импеданс его оомоток не равен нулю, Импульсный сиг нал, поданный только на один вход или навходы с согласным включением обмоток (например, вход 1 или входы 1, 3), вследствие индуктивной связи с обмотками 10, 11 передается на выход 16. Так как сигналы при этом 25 подаются на оба входа обмоток трансформаторного переключателя, то импеданс его обмоток становится равным нулю, в результате чего тгтнтируется импедансная помеха на выходе 16 и соответственно повышается амплитуда ЗО сигнала на выходе 16. Такой режим работы280533 4 оставитель Л....
