Патенты с меткой «триггер»

Номер патента: 369687

Опубликовано: 01.01.1973

Автор: Авторы

МПК: H03K 3/335

Метки: входом, счетным, триггер

...переключателя 1, имеющего рабочую обмотку 2, отбойную обмотку 3 и контакт 4. Однополярные выводы обмоток 2 и 3 через переключающую группу контактов 5, би 7 электромагнитного реле 8 соединены с катодом тиристора 9, а обмотка реле 8 подключена к источнику питания через замыкающийконтакт переключателя 1,Схема работает следующим образом.При поступлении управляющего сигнала навход тиристора он открывается, и ток, проходя через контакты 5 и 7 и обмотку 2, приво 10 дит к срабатыванию переключателя, последний своим контактом 4 замыкает цепь питанияобмотки реле 8, которое срабатывает, и припереключении контакта 7 к контакту б происходит обрыв анодной цепи тиристора и его га 15 шение. При поступлении на вход тиристораповторного...

Номер патента: 369715

Опубликовано: 01.01.1973

Автор: Мкртч

МПК: H03K 3/29

Метки: потенциальный, триггер, троичный

...состояние, В этом (нулевом) состоянии в ПЭ возбуждены первый, третий и четвертый входы, Поскольку сумма весов этих входов равна порогу 0 элемента, то возбужденное состояние элемента устойчивое. В ПЭг возбуждены третий и четвертый входы, а в ПЭЗ только четвертый вход. Поскольку сумма весов этих входов меньше порога +3 соответствующих элементов, то не- возбужденное состояние ПЭг и ПЭз также устойчивое.При поступлении сигнала (высокого потенциала) на счетный вход Х элемент ПЭг переключается в состояние 1, так как возбужденными оказываются три его входа: второй, третий и четвертый, а ПЭ и ПЭг не изменяют свои состояния. При снятии высокого потенциала со счетного входа элемента ПЭг и ПЭз не изменяют свои состояния, а ПЭ переключается в...

Номер патента: 369717

Опубликовано: 01.01.1973

Автор: Берлинков

МПК: H03K 3/3565

Метки: мдн-транзисторах, счетный, триггер

...с замкнутой петлей обратной связи при действии на 5 затворе транзистора 5 высокого уровня сигнала (если на затворе транзистора 5 действует низкий уровень сигнала, то он закрывается и размыкает цепь обратной связи в триггерной ячейке, которая превращается при этом 10 в двухкаскадную логическую схему); транзисторы 8 и б используются в качестве нагрузочных элементов триггерной ячейки. Кроме того, счетный триггер содержит шину 8 инверсных сигналов импульсов счета (вход схемы), вы ход 9 схемы (выход первого каскада), выход10 схемы (выход второго каскада) и шин 11 источника питания Е.В исходном состоянии в отсутствии импульсов счета на входе 8 схемы действует высокий 20 потенциал, замыкающий петлю обратной связи в триггерной ячейке и...

Номер патента: 374744

Опубликовано: 01.01.1973

Авторы: Арутюнов, Джагаров

МПК: H03K 3/286

Метки: динамический, триггер

...Выходная информация переносится лучом света б.5 В качестве фотоприемников можно использовать фотодиоды, фоторезисторы и другие, а в качестве источника света - управляемый светодиод из-за его малой инерционности.Триггер работает следующим образом.1 С При подаче на фотоприемник 1 светового импульса его сопротивление резко падает, что приводит к появлению в цепи электрического импульса, который, пройдя линию задержки 2, поступает на источник света 3, вызывая его 15 вспышку. Свет источника света по линии фо.тонной связи вновь попадает на фотоприемник 1, процесс повторяетсяТаким образом, источник света 3 периодически посылает по линии фотонной связи световые импульсы с паузой, равной времени задержки линии задерики 2, и длительностью,...

Номер патента: 375795

Опубликовано: 01.01.1973

Автор: Лосев

МПК: H03K 21/40

Метки: «и—не», входом, потенциальных, самокорректирующийся, счетным, триггер, элементах

...этом состоянии на выходах элементов 4, 5, б, 8, 9 имеются единичные сигналы, на выходе элемента 7 - нулевой сигнал, Выходной 30 сигнал схемы также нулевой. Если в этом состоянии произойдет сбой триггеров 1 или 3, то устройство переходит соответственного в состояния 100 или 001, однако, выходной сигнал по-прежнему останется нулевым. Сбой триггера 2 в этом состоянии произойти не может, так как он удерживается в нулевом состоянии сигналом с выхода элемента 7, который не зависит от состояния триггера 2. При смене входного сигнала устройство переходит в правильное состояние 101 и больше не нуждается в коррекции. Выходной сигнал становится единичным. В состоянии 101 может произойти только сбой триггера 2. В этом случае устройство переходит в...

Номер патента: 375801

Опубликовано: 01.01.1973

Авторы: Климов, Козенко, Шарипов

МПК: H03K 29/00

Метки: многостабильньш, триггер

...кработе, так как через него от источника питания через сопротивление нагрузки 14 протекает ток смещения. При поступлении положительного импульса на вход прямого счета 15 этот туннельный диод переключается в состояние высокого напряжения (СВН). Переключаемый транзистор 11, который подключен базой к туннельному диоду 1, открывается. Транзистор 12 другой проводимости, подключенный базой к коллектору транзистора 11, открывается. На выходе 1 первой ячейки многостабильного триггера появляется единичный уровеньпри этом через туннельный диод 1 второй ячейки начинает протекать ток смещения, т. е, он становится чувствительным к входным импульсам прямого счета. При поступлении второго импульса на вход прямого счета 15 туннельный диод 1 второй...

Номер патента: 376742

Опубликовано: 01.01.1973

Авторы: Дульдиер, Думаревский, Патрашин, Петрусевич

МПК: G02F 3/00

Метки: оптоэлектронный, триггер

...2 (например, фоторезистора), модулятора 3 и источника питания 4,Пусть исходное устойчивое состояние 1 соответствует малой величине тока, протекающего через прибор 1, В этом состоянии к модулятору 3 прикладывается малое напряжение, и 25он прозрачен для света. При освещении триггера световой поток проходит через модулятор и попадает на фотоприемник, сопротивление которого при этом уменьшается. В результате триггер переключается в состояние 30 11, которому соответствует большая величина тока, проходящего через прибор 1. В состоянии 11 триггер будет находиться и после выключения источника света,,Поскольку в новом устойчивом состоянии к модулятору приложено большое напряжение, он непрозрачен для света. Следующий световой сигнал будет...

Номер патента: 415728

Опубликовано: 15.02.1974

Автор: Дыковский

МПК: H03K 3/45

Метки: диодах, низкочастотный, реле, триггер

...переключающих магнитоуп равляемых контактов (МК), так и нейтральных переключающих .11 К. В последнем случае необходимо наличие внешнего постоянного магнита. Подвижный контакт 3 реле 1 подключен к входному зажиму 4 триггера, нс подвижный конктакт 5 соединсн с подвижным415728 авитель Д, Голубовичедактор Т, Морозоваехред Е. Борисова рректор В. Жолудева ст д.1526 Подписное енного ров СССР Заказ 287 Тираж 59ЦНИ комитета по делам Москва,ИПИ ГосударствСовета Минист изобретений и К, Раушская открытий б., д, 4/5 ипография, пр. Сапунова, 2 контактом 6 реле 2, неподвижный контакт 7 реле 1 соединен через прямо включенный диод 8 с подвижным контактом 9 реле 2. Неподвижные контакты 10 и 11 реле 2 соединены соответственно с обмотками 12 и 13...

Номер патента: 419983

Опубликовано: 15.03.1974

Авторы: Чичерин, Шевкопл

МПК: G11C 11/40, H03K 3/286

Метки: многоканальный, резервированный, триггер

...цо каждому каналу (на их входы поданы инверсные управляющие сигналы).Триггер 1 канала состоит из элементов 25,26, 22; 10, 13; 1, 2. Клеммы 31 - 36 и 7 являются соответственно входными и выходными о клеммами триггера 1 канала.25 зо 35 Триггер 11 канала состоит из элементов 27, 28, 23; 11, 14; 3, 4. Клеммы 37 - 42 и 8 являются соответственно входными и выходными клеммами триггера 11 канала.Триггер 111 канала состоит из элементов 29, 30, 24; 12, 15; 5, 6. Клеммы 43 - 48 и 9 являются соответственно входными и выходными клеммами триггера 111 канала.Резервированный триггер работаег следующим образом,В режиме хранения информации (при исправной схеме) сигналы в точках 16, 17 и 18 равны единице, а на выходах ТЛЭ 22, 23, 24 - нулю, так как...

Номер патента: 420102

Опубликовано: 15.03.1974

МПК: H03K 3/2893

Метки: гистерезиса, петлей, регулируемой, триггер

...состояние остается до тех пор, пока величина тока, поступающая от источника тока 1., не 0 превысит величину тока 1 э , так еаь Входно 11ток втекает в коллектор транзистора 1, и напряжение между коллектором и эмцттером не превышает несколько десятков милли- вольт.5 После превышения входным током величины 1 разность М= 1. - 1, втекает в базу транзистора 2, что вызывает протекание тока через его коллектор и базу транзистора 4, а это, в свою очередь, снижает ток, посту- О пающий с эмиттера транзистора 1, за счет появления тока, проходящего через резистор 5, и уменьшает ток коллектора транзистора 1, что увеличивает 11 и т, д., т. е. развивается лавинообразный процесс, при котором транзи сторы 2 и 4 входят в область отсечки, ц навыходе У,-...

Номер патента: 420131

Опубликовано: 15.03.1974

Автор: Мкртч

МПК: H03K 29/00, H03K 3/29

Метки: входами, раздельными, синхронный, триггер, троичный

...поступлении синхросигнала (Т=1) в нейроне возбуждаются два входа с весами +1 и - 2, Поскольку сумма этих весов равна - 1, то нейрон может возбуждаться. В нейроне 2 возбуждается дополнительно (два входа с весами - 2 и +2 уже возбуждены сигналом х"=1) вход с весом +1. Поскольку порог нейрона равен +1, то нейрон 2 возбуждается (зажигается), т. е. В=1. Этот сигнал с выхода В затормаживает нейрон 1, возбуждая его вход с весом - 1, и одновременно поддерживает возбужденное состояние нейрона 2 через его вход с весом +1, Поэтому при снятии синхроимпульса (Т=О) нейроны не изменяют своего состояния. Таким образом получают В=1, В=О, т, е, входная информация (троичное число) записывается в триггер синхроимпульсом Т.Если входная информация...

Номер патента: 421046

Опубликовано: 25.03.1974

Автор: Спиридонов

МПК: G11C 11/40

Метки: резервированный, триггер

...автоматике и,вы. числительной технике и может быть использовано в устройствах дискретного действия,Известен резервированный триггер, содержащий мажоритарный элемент, резервные триггеры, инверторысхемы И и ИЛИ.Целью,изобретегоия являепся упрощение резервированного тритгвра,Это достигается тем, что в нем,пороговый элемент:включен в каждом резервном триггере между выходом единичного и входом нулевого плеча.На чертеже, изображена функциональная схема предлагаемого триггера (например, при использовании в качестве порогового элемента мажоритарного элемента два из трех). Резервированный триггер сод вый (мажоритарный) элемент и,нулевые 3 плечи резервных т стоящие, яапример, )из инвертор 6 и установочных входов 7. ом триггере 4 выход нуле....

Номер патента: 421109

Опубликовано: 25.03.1974

Автор: Певнев

МПК: H03K 3/286

Метки: триггер

...транзистора 4 и на анод диода 5. Отрицательный потенциал свободно пройдет через эмиттерпобазовый переход и диод 6 к катоду диода 5. Поскольку а аноде диода 5 присутствует отрицательный потенциал, равный или больший по амплитуде, чем на его катоде, то диод 5 будет закрыт, тока в цепи базы пет и транзистор 4 будет также закрыт,С,момента подачи переменного напряжения на клемму 1 состояние транзистора 4 е изменится, так как переменное напряжение не может пройти через разделительный конденсатор 7, поскольку цепь перезаряда этого конденсатора оборвана запертым диодом 5. При этом на базе транзистора 4, а соответственно, и па первых обкладках сглаживающего конденсатора 8 и накопительного конденсатора 9 присутствует отрицательный потенциал...

Номер патента: 421111

Опубликовано: 25.03.1974

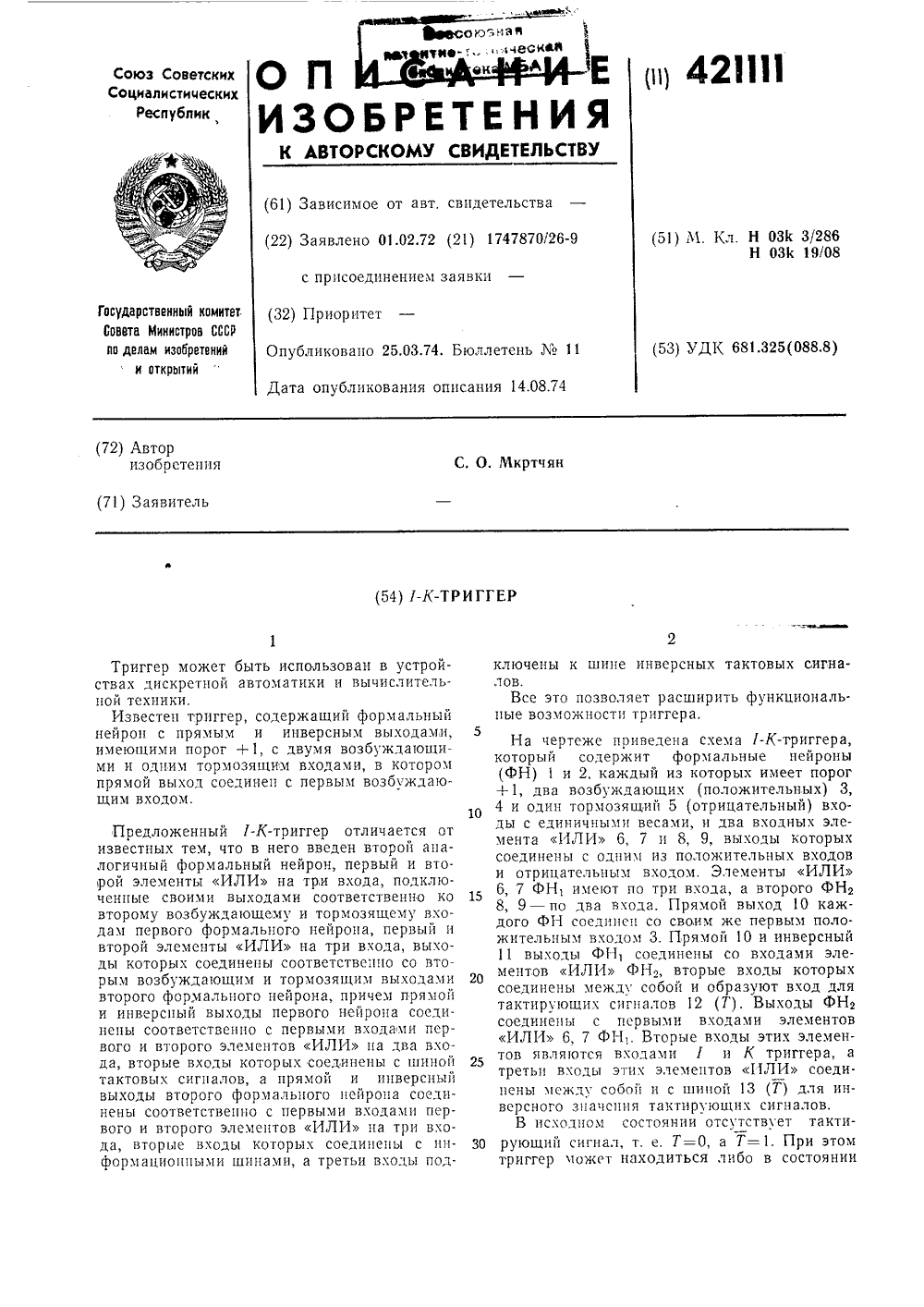

Метки: триггер

...с элементами ИЛИ, так как Т = 1), сумма весов которых меньше порога (+1). Следовательно, состояние ФН устойчиво. В ФН возбужден отрицательный вход, связанный с В поэтому состояние ФН, также устойчиво.Устойчиво также единичное состояние триггер а, когда В - -- В = 1, благодаря обратным связям с прямых выходов нейронов к своим же положительным входам.При отсутствии тактирующего сигнала (Т= 0) изменение информации на входах 1 и К не влияет па триггер.Допустим триггер находится в состоянии 0 и 1=1, К==-О. Пока Т=О, т. е, Т=1, сигнал 1 не действует на ФНь При поступлении тактирующего сигнала Т = О, вследствие чего положительный вход ФНь связанный с элементом ИЛИ, остается возбужденным (так как 1= 1), а тормозящий вход гасится (так как К =...

Номер патента: 422082

Опубликовано: 30.03.1974

Авторы: Бутенко, Дерфель, Кислинский, Фонд

МПК: H03K 3/286

Метки: резервированный, триггер

...и на выходе схемы ИЛИ 7 присутствует сигнал О. Сигналы с входов 3 через схемы ИЛИ 2 поступают на резервные триггеры 1 ц устанавливают их в надежное единичное состояние, которое обеспечивается тем, что на единичном входе каждого резервного триггера 1 постоянно присутствуют потенциальные сигналы, поступающие. через схемы ИЛИ 2 со схем И.4; на два входа которых подаются потенциальные сигналы с единичным выходов остальных двух резервных триггеров 1, а на третьи входы.схезт-И 4 через инверторы 5 подаются разрешающие потенциаКорректор Н, Учаки 1 едакто Заказ 4 араулова Изд.1436сударственногопо делам изобМосква, Ж 35, Р дписное ИПИ МОТ Загорскии цех 3лы при отсутстзии сигналов на шинах б установки в О. При этом на выходе схемы ИЛИ 7...

Номер патента: 422109

Опубликовано: 30.03.1974

Авторы: Киселев, Хохлов

МПК: H03K 21/00

Метки: триггер

...свой нормально разомкнутый контакт 1, подкл 1 очая дтпгистор 2 параллельно обмотке реле 1. Динистор 2 прп этом не переключается, так как в момент замыкания контактов 1 напряжение на динисторе 2 оказывается меньше напряжения переключения в связи с подзарядом конденсатора 4 за время с момента замыкания контактов 1, При исчезновении импульса на входе схемы конденсатор 4 разряжается через резистор 3, а реле 1 находится в сработанном состояни 11, так как по его ОбмоГке протекает ток (бкоторый больше тока отпускания реле 1.422109 Лукииская оставительТсхред Корректор Н. Стельмах Борисов Редактор Е. КараулЗаказ 2127/6Ц 1-1 ИИПИ Тираж 811митета Совета Минисетений и открытийушская наб., д. 4/5 Изд.1429осудаоственного к по делам изобр Москва,...

Номер патента: 425318

Опубликовано: 25.04.1974

Авторы: Варшавский, Мараховский, Песчанский, Розенблюм

МПК: H03K 21/18, H03K 3/12

Метки: индикацией, момента, окончания, переходного, процесса, триггер

...выходам схем И - НЕ/ИЛИ - НЕ 1 и 2, а шина индикации 9 подключена к выходу элемента И - НЕ/ИЛИ - НЕ 3.5 Триггер работает следующим образом.При подаче на входную шину 4 нулевого(единичного) потенциала через время, равное собственной задержке одного из плеч триггера, на обоих выходных шинах 7 и 8 триггера О устанавливается код 1 - 1 (О - О), послечего на шине индикации 9 через время, равное собственной задержке индикатора, устанавливается нулевой (единичный) потенциал, что свидетельствует об окончании переходного 5 процесса обиуления триггера и готовностиего к приему информации.При записи информации на входную шину4 подается единичный (нулевой) потенциал, причем к этому моменту времени на шипах О управляющих сигналов 5 и б уже...

Номер патента: 425356

Опубликовано: 25.04.1974

Автор: Бондаренко

МПК: H03K 3/037

Метки: входом, счетным, триггер

...элемента.Изобретение пояснено чертежами,На фиг, 1 приведена блок-схема триггера; на фиг. 2 - временные диаграммы,Триггер со счетным входом содержит триггеры 1, 2, элементы И - НЕ 3, 4, элементыИ - ИЛИ - НЕ 5, 6, вспомогательный управляющий элементы И - НЕ 7, пптпу счетного5 входа 8, установочную шину 9. У триггеров 1,2 установочный вход 10, выключающие входы11, включающие входы 12,Триггер работает следующим образом.Счетный сигнал непосредственно воздейству 10 ет на плечи обоих триггеров. Отрицательныйуровень на входе управляющего элемента 7переключает триггер 1 из положения О в положение 1, а положительный уровень па выходе управляющего элемента 7 псреключаст15 триггер 2 из положения 1 в положение О,Счетный сигнал, поступающий...

Номер патента: 428534

Опубликовано: 15.05.1974

Автор: Осадчий

МПК: H03K 3/43

Метки: несимметричный, триггер, электронно-полупроводниковый

...электронный луч нер - лчпереход и,напряжение на ргрузки близко к нулю.При подаче на отклоняющие пластины положительного импульса напряжения электронный луч отклоняется вниз и,начинает облучать р - и-переход усилительного элемента. Если р-слой р - п-перехода достаточно тонок, электроны проникают сквозь него и образуют в обедненном слое,при торможении электроннадрочные пары, количество которых во много раз больше количества облучающпх электронов. Через обратно смещенный р - и-переход и резистор, нагрузки протекает ток, во много раз больший тока электронного луча. Появившееся вследствие этого,на резисторе нагрузки напряжение, которое подается на отклоняющие пластины, при отсутствии входного импульса удерживает электронньш луч на р...

Номер патента: 429533

Опубликовано: 25.05.1974

Авторы: Лисицын, Лучкин

МПК: H03K 21/00

Метки: входом, счетным, триггер

...необхо не менее двух реле. зобретения являетс сложную тью ис 1 прощение тмо ого подвижныи контакт переключаюппы контактов соединен с шиной 1подвижный контакт управляющей контактов соединен через конденсаощей шиной, к которой подключены вод обмотки реле и один вывод разрезистора, другой вывод которого 2 с размыкающим контактом переклюгруппы контактов и через ограничирезистор с размыкающим контактов ощей группы контактов, замыкающ которои соединен с другим выводо реле и через резистор - с замыкаю- тактом переключающей группы кон.1ий и 25 чертеже приведена принципиальнаяолеская схема триггера. 3 Для эщей групитания,группытор с оодин вырядногосоединенчающейтельныйуправляконтактобмоткищим котактов.Наэлектри ение относится к...

Номер патента: 434575

Опубликовано: 30.06.1974

Авторы: Вербицкий, Геншафт, Кузьмин

МПК: H03K 3/2893

Метки: триггер, шмитта

...Шмитта.Триггер состоит из транзисторов 1 и 2 с цепями смещения и нагрузки и цепочки стабилизации, состоящей из последовательно соедп До подачи модного сигнала транзистор 1 закрыт, а транзистор 2 открыт. Когда амплитуда входного сигнала достигает порога открывания транзистора 1, происходит срабатывание триггера, Транзистор 1 открывается, а транзистор 2 закрывается, Положительныц перепад напряжения через конденсатор 4 и диод 5 заряяает конденсатор 6. Так как в момент открывания транзистора 1 его внутреннее сопротивление имеет малую величину, то конденсатор 6 заряяается практически до цацряясцця, равного этому перепаду. В эмцттеры транзисторов 1 ц 2 поступает ток положительной полярности, величина которого практически определяется...

Номер патента: 434576

Опубликовано: 30.06.1974

Авторы: Ефремов, Сазонов

МПК: H03H 11/12

Метки: входом, счетным, триггер

...температурные из менения напряжения стабилптрона и тем самым обеспечивают температурную стабилизацию напряжения питания триггера. Согласующий трансформатор 9 передает импульс на запуск триггера и согласовывает выход источ ника запускающих ичпульсов с входом триггера.Введение запускающего ичпульса через согласующип;рансформатор последовательно с источником питания позволяет обойтись без 30 развязки источника запускающих импульсовТпрагк 811овета Мпвпстоткрытийаб., д. 4,5 ПодписпоСССР Изд"Гв осударстве по дела Москва, 1796ного комитетаизобретений и ЖРаушская аказ 3013/15ЦНИИПИ пографпя, пр. Сапунова,от источника питания. Конденсатор 10 шунтирует резистор б по переменному току.В исходном состоянии один из туннельных диодов находится в...

Номер патента: 435516

Опубликовано: 05.07.1974

Автор: Дедухно

МПК: G06D 7/00

Метки: пневматический, счетнымвходом, триггер

...с раздельными входами 2, дросселя 3 и нормально-закрытого клапана 4.Устройство работает следующим образом.До подачи импульса на вход устройства в выходном канале давление, равно атмосферному, так как отсутствует сигнал на входе запуска триггера с раздельными входами 2. При подаче импульса на вход устройства этот сигнал через нормально-открытое сопло реле 1 поступает на вход запуска триггера с раздельными входами, что приводит к появлению сигнала на входе устройства. Этот же сигнал через определенное, время (определяется настройкой дрооселя 3) поступает в управляющую камеру клапана 4 и камеру подпружиненного трехмембранного реле 1, размещенную со стороны нормально-закрытого сопла, что приводит к перебросу мембранного блока...

Номер патента: 436932

Опубликовано: 25.07.1974

Авторы: Майзель, Матвеев, Рывкин, Чернявский

МПК: F15C 3/04

Метки: входом, пневматический, счетным, триггер

...на выходе 16 счетного триггера, который является одним из выходов устройства Р, Выходная память представляет собой триггер 17 с раздельными входами - запускающим 18 и сбрасывающим 19, Сигналы Ръ Рз снимаются с выходов 20 и 21.Устройство работает следующим образом.Первый (нечетный) импульс поступает через нормально открытый контакт в канал 11 и на вход порогового элемента 6. При достиПодписи Изд.150 Тираж 722 ПИ Государственного комитета Совета Министров С по делам изобретений и открытий Москва, Ж, Раушская наб., д, 4/5Заказ 3596/3 Типография, пр. Сапунова, 2 жении давления входного сигнала величины, равной давлению срабатывания порогового элемента 6 на его выходе появляется сигнал 1, который поступает на вход 18 запуска триггера 17, а...

Номер патента: 437198

Опубликовано: 25.07.1974

Авторы: Ковель, Михеев

МПК: H03K 3/286

Метки: триггер

...д ключевого элемента 1. т 1 закроется, обмотка 3 м импульсом откроется 2 и произойдет переключепереключателя по обмотгер сложен.вляется упро оды ключевых элевходных сигналов, ых элементов подтактам дистанциижный контакт копирающего потенпиа принци лера.вые элементыьно с обмоткаключ ателя сооконтакт 5 котирающего напрощие входы ккондспсаторыдных сигналовх элементов 1 и 2, ми 3 тветорого яже- лючс- о В предложенной схеме дис 5 ключатель запитывается на мое для надежного переклю го устойчивого состояния в схема не требует подключе обмоткам 3 и 4 конденсатор 0 сти.танционный пере- время, необходиения его из одно- другое. При этом ния параллельно ов большой смхоОднако известный триг Целью изобретения я риггера,Для этого отпирающие в агентов...

Номер патента: 437199

Опубликовано: 25.07.1974

Авторы: Королева, Рвачев, Удовиченко, Фролов

МПК: H03K 3/286

Метки: симметричный, статический, триггер

...симметричный триггер, выполненный по авт, св.221043, име 25 ющий два аналоговых входа для напряженыйЬь У и два цифровых выхода - единичный и нулевой, ключевые элементы 2, 3,каждый из которых имеет два неподвижныхконтакта 4, 5, один управляющий вход 6, 7Зо и один переключающии контакт 8.3Неподвижные контакты 4, 5 ключевых элементов 2, 3 соединены с клеммами входных напряжений Уь У соответственно. Нулевой и единичный цифровые выходы блока 1 соединены с управляющими входами 6, 7 ключевых элементов 2, 3 соответственно.Триггер работает следующим образом.Блок 1 сравнения производит непрерывное сравнение двух переменных входных напряжений О 1 и У 2. При соотношении входных напряжений У(У 2 блок 1 находится в первом устойчивом состоянии и...

Номер патента: 437200

Опубликовано: 25.07.1974

Авторы: Грицаенко, Ковалев, Халявко

МПК: H03K 3/29

Метки: многофазный, триггер

...соединен с управляю дом последующей ячейки с помощью Все ячейки связаны с помощью элем щекаскадной связи 8.По тактовой шине 9 подается питание на все нечетные ячейки, а по тактовой шине 10 в противофазе по отношению к,напряжению на тактовой шине 9 - на все четные ячейки, Вход 11 элемента Запрет 12 соединен с тактовой шиной питания 9, а с его выхода 13 тактовые импульсы поступают на управляющий вход первой бистабильной ячейки. Запрещающий вход 14 элемента Запрет 12 соединен с общекаскадным элементом связи 8.При включении тактового питания на выходе открытой ячейки появляется управляющий сигнал. Перейти же из закрытого состояния в открытое может только та ячейка, у которой есть сигнал на обоих входах - тактовом 9 (10) и управляющем 7....

Номер патента: 438987

Опубликовано: 05.08.1974

Авторы: Васильев, Тельнов

МПК: G06D 1/02

Метки: входами, пневматический, раздельными, триггер

...входами содержит запоминающий узел и усилитель мощности и отличаетсятем, что в нем запоминающий узел содержитэлемент сопло - сопло с управляющей заслонкой, два элемента сопло в заслон иповоротный рычаг, на котором закрепленызаслонки элементов сопло в заслон. Управляющая заслонка элемента сопло - сопловыполнена клинообразной и установлена таким образом, чтобы ось ее вращения совпадала с осью поворотного рычага и была перпендикулярна оси сопел элемента сопло в сопло. Это позволяет отрабатывать входныеналы низкого уровня без применения донительных входных усилителей, т. е. упрос конструкцию. отает следующим образом.им, что запоминающий узел в состоянии, соответствующем да на выходе усилителя мощносто единичный сигнал. При пона вход...

Номер патента: 440773

Опубликовано: 25.08.1974

Автор: Кешишян

МПК: H03K 3/286

Метки: триггер

...эмиттер транзистора 7 соединен с катодом туннельного диода 5. Коллектор транзистора 7 через делитель из сопротивлений 8 и 9 соединен с базой транзистора 10 типа и - р - п, соединенного по схеме с440773 Составитель В. Кешишьян Техред Г, Васильева Корректор Н. Аук Редактор А. Морозова 103/2 Изд.197 Тираж 811 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Заказ Типография, пр, Сапунова, 2 общим эмиттером. Сопротивления 1 и 4, а также коллекторные сопротивления 11 и 12 подключены к положительному источнику питания. Сопротивления 2, 3 и 9 соедийены с землей источника питания. Входное напряжение поступает в сопротивление 13 нагревателя МПТР.При включении...

Номер патента: 440774

Опубликовано: 25.08.1974

Автор: Голоколосов

МПК: H03K 3/286

Метки: однотактный, реверсивный, триггер

...потенциалом с коллектора транзистора 7) и открытый коллекторный переход транзистора 8 протекает ток сигнала. Индуктируемое на вторичной обмотке сердечника 10 напряжение в положительной полярности (подбирается фазировкой обмотки) приложено к минусу диода 23, который остается запертым. Поскольку трансформатор на сердечнике 10 оказывается без нагрузки (в режиме холостого хода), он быстро насыщается, и положительное напряжение на его вторичной обмотке скоро пропадает (примерно через 0,025 мксек) . С окончанием импульсного сигнала на входе 13 ток сигнала падает до нуля, сер ",ечник 10 размагничивается, и индуктпрованное на его вторичной обмотке отрицательное напряжение через диод 23 открывает транзистор 7 статического триггера 1, которы...
