Номер патента: 1188888

Опубликовано: 30.10.1985

Автор: Мочалов

МПК: H03K 29/00

Метки: многостабильный, счетный, триггер

...шина 5 соединена с первыми входами элементов И-НЕ 2= 1 в 2, второй, третий и четвертый входы элемента И-НЕ 2=1 соединены соответственно с выходами элементов И-НЕ 2=2 - 2=4, второй, третий, четвертый входы элемента И-НЕ 2=2 соединены соответственно с выходами элементов И-НЕ 2 - 1, 2=3 и 2=4, второй, четвертый входы элемента И-НЕ 2=3 соединены соответственно с выходами элементов И-НЕ 2=1, 2=2 и 2=4, второй, третий, четвертый входы элемента И-НЕ 2=4 соединены соответственно с выходами элементов И-НЕ 2= - 2=3, выходы элементов И-НЕ 3 и 4 соединены соответственно с пятыми входами элементов И-НЕ 2=1 и 2=4, первый, второй третий входы элемента И-НЕ 1= 1 соединены соответственно с выходами элементов И-НЕ 1=2 - 1=4, первый, второй, третий...

Номер патента: 1195421

Опубликовано: 30.11.1985

Автор: Крехов

МПК: H03K 3/037

Метки: триггер

...подачей информационного сигнала.На чертеже приведена функциональная схема синхронно-асинхронного ПЧ-триггера.Триггер содержит элементы И-НЕ 1-7, информационную шину 8, шину 9 управления, тактовую шину 10 и выходные шины 11 и 12.Выходы элементов И-НЕ 1 и 2 соединены соответственно с первыми входами элементов И-НЕ 2 и 1, второй вход последнего из которых соединен с первыми элементами И-НЕ 3 и 4, выход последнего из которых соединен с первым входом элемента И-НЕ 5, выход которого соединен с вторым входом элемента И-НЕ .4 и вторым входом элемента И-НЕ 3, выход которого соединен с вторым входом элемента И-НЕ 2. Тактовая шина 10 и шина 9 управления соединены соответственно с первым и вторым входами эле-. мента И-НЕ 6, выход которого...

Номер патента: 1195426

Опубликовано: 30.11.1985

Автор: Богданович

МПК: H03K 3/29

Метки: богдановича, мостовой, триггер, троичный

...транзисторов 6 и 7 соединены с шиной 27 питания, базы через соответственно резисторы 13 и 14 - с шиной 27 питания. Коллекторы транзисторов 3 и 4 соответствен-. но через резисторы 15 и 16 соединены с базами транзисторов 6 и 7. Кол" лектор транзистора 1 соединен с коллектором транзистора б и первыми выводами резисторов 17 и 18коллектор транзистора 2 - с коллектором транзистора 7 и первыми выводами резисторов 19 и 20. Между коллекторами транзисторов 1 и 2 включена нагрузка 28. База транзистора 5 подключена к первому входу 29. Второй вывод резистора 17 соответственно через диоды 21 и 22 соединен с базой транзистора 3 и коллектором транзистора 5, Второй вывод резистора 19 соответственно через диоды 23 и 24 соединен с базой транзистора 4...

Номер патента: 1195427

Опубликовано: 30.11.1985

Автор: Богданович

МПК: H03K 3/29

Метки: богдановича, мостовой, триггер, троичний

...с общей шиной, базы транзисторов 1 и 2 через соответственнорезисторы 7 и 8 - с общей шиной и сколлекторами соответственно транзисторов 3 и 4, базы которых подключенык первому входу 20 и через резистор 9к общей шине. Эмиттеры транзисторов5 и 6 соединены с шиной 21 питания,базы соответственно. через резисторы10 и 11 - с шиной 21 питания, а кол;лекторы соответственно через диоды16 и 17 - с коллекторами транзисто-ров 1 и 2, между которыми включенанагрузка 22, Коллекторы транзисторов1,25 и 6 соответственно через резисторы 12-15 соединены с базами тран-.зисторов 6,5,2 и 1. Базы транзисторов 1 и 2 соответственно через диоды18 и 19 соединены с вторым и третьимвходами 23 и 24, а коллекторы - свыходами 25 и 26,Трончный мостовой триггер...

Номер патента: 1196955

Опубликовано: 07.12.1985

Авторы: Весков, Мамзелев, Самоделов, Тузов

МПК: G11C 19/12

Метки: радиочастотный, триггер

...и 10 по входному сигналу имеют пороговую характеристику (фиг,.2). Нри малых амплитудах, снимаемых с выхода детекторов 3;и 4 (меньше пороговой величины) перекрестная отрицательная обратная связь отключена.Обратная связь через детекторы 3 и 4, элементы 7 и 8, является положительной и смещает рабочую точку усилителей 5 и 6 в область уменьшения жесткости, причем смещение происходит быстрее в.том плече, на кото-. рое поступает входной сигнал. большей амплитуды. При входном сигнале, превышающем некоторую пороговую величину (по входу), генератор переходит в режим самовозбуждения. Этого порога быстрее достигает сигнал с большей входной амплитудой. 5 10 15 20 25 Порог элементов 9 и 10 соответ вует амплитуде колебаний в резонан сном контуре 1 и...

Номер патента: 1200414

Опубликовано: 23.12.1985

Авторы: Горностаев, Мантузов

МПК: H03K 21/00

Метки: релейный, триггер

...направлении - к первому выводу резистора 7, введены биполярныйтранзистор 6, дополнительный диод5, входная шина 11 тактирующих импульсов и,дополнительные замыкающиегруппы контактов 2.2 и 3.2 первого ивторого однообмоточных реле 2 и 3,база биполярных транзисторов подключена к первому выводу резистора 7,коллектор - к переключающему (замы"кающемуконтакту замыкающей группы12 контактов днухобмоточного релес самоудержанием, эмиттер через дополнительный диод 5 в прямом направлении подключен к второй шине 10 питания, к которой подключены переключающий (замыкающий)контакт опрашиваемойгруппы 8.1 контактов управляющего устройства, переключающиезамыкающие) контакты первых замыкающих групп 21 и 3,1 контактов(замыкающие) контакты...

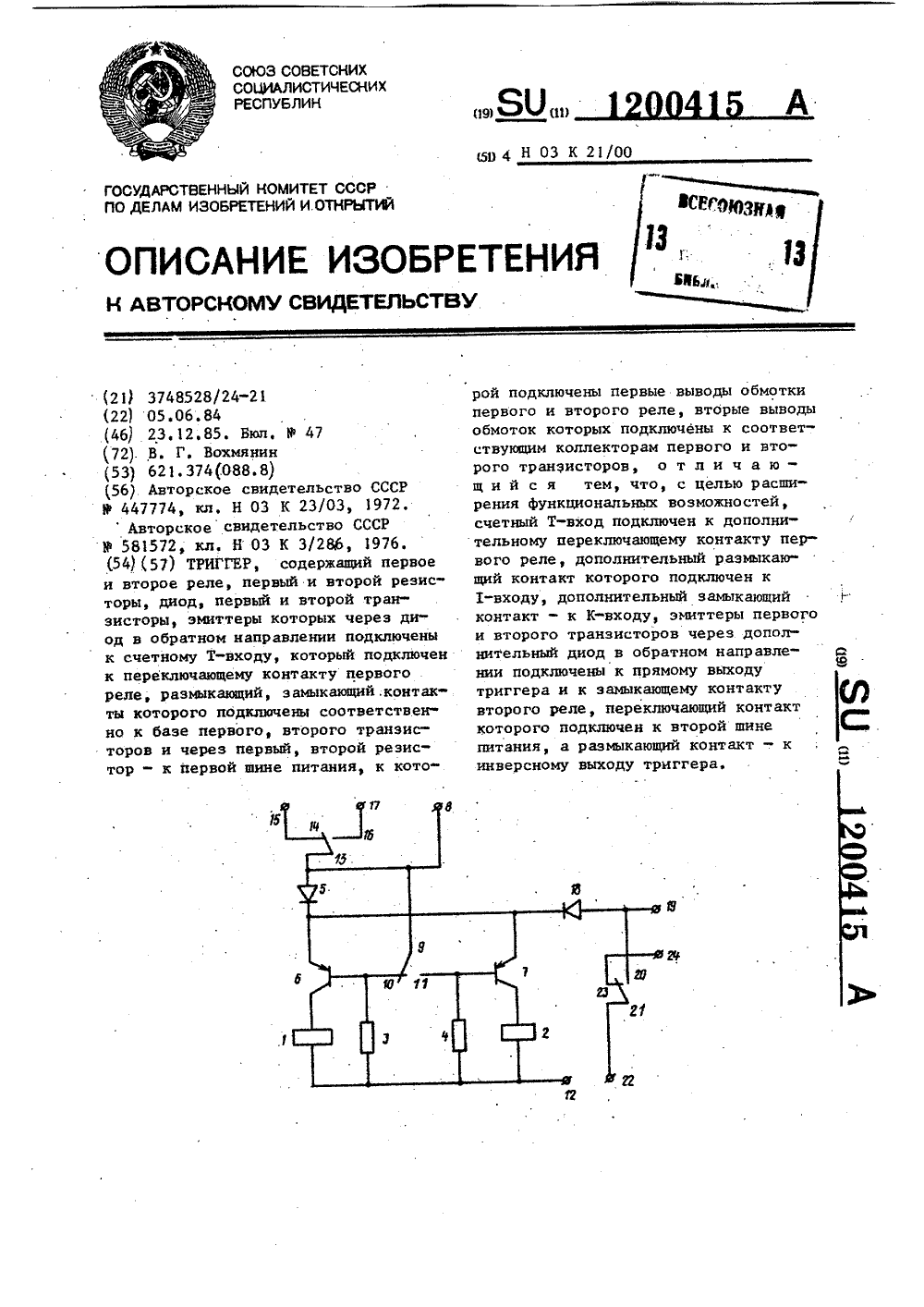

Номер патента: 1200415

Опубликовано: 23.12.1985

Автор: Вохмянин

МПК: H03K 21/00

Метки: триггер

...контакт 16, К-вход 17, дополнительный диод 18, прямой выход 19 замыкающий контакт 20 и переключающий контакт 21 второго реле, вторую шину 22 пи тания, размыкающий контакт 23 второго реле, инверсный выход 24. В соответствии с чертежом в триггере, содержащем первое и второе реле 1 и 2, первый и второй резисторы 3 и 4, дио ды 5, первый и второй транзисторы 6 и 7, эмиттеры которых через диод 5 в обратном направлении подключены к счетному Т-входу 8, который подключен к переключающему контакту 9 первого реле 1, размыкающий эамыкающии) контакт 1 О (11) которого подключен к базе первого (второго) транзистора 6 (7) и через первый (второй) резистор 3 (4) - к первой шине 12 питания, к которой подключен первый вывод обмотки первого...

Номер патента: 1201876

Опубликовано: 30.12.1985

Автор: Оленев

МПК: G11C 19/34, H03K 29/00

Метки: многостабильный, триггер

...ИЛИ 4, дополнительного элемента ИЛИ 5, элемента И 6. Входы триггера обозначены позицией 7, выходы - 8.Многостабильный триггер работает следующим образом.В исходном состоянии на выходах всех ячеек напряжение отсутствует (логический 0). При подаче на вход одной из ячеек, предположим первой, управляющего сигнала 1 логической 1) конденсатор, на котором выполнен элемент 3 задержки, заряжается. Когда напряжение на нем достигает порога срабатывания элемента 2, на выходе последнего формируется сигнал О, который обнуляет все ячейки, кроме той, на выходе которой действует управляющий сигнал, поскольку напряжение с конденсатора поступает на входы элементов 4 и 5 данной ячейки памяти. На выходах этих элементов, а, следовательно, и на выходе...

Номер патента: 1202034

Опубликовано: 30.12.1985

Авторы: Аляев, Беляков, Букасов, Викентьев, Дерябин

МПК: H03K 3/037

Метки: триггер

...и не зависят от сигналов навходах Ф и 9 . Таким образом, записьинформации в триггер осуществляетсятолько в момент изменения сигналана входе, С с 1 на О, т,е. по фронтутактового сигнала. Следовательно,триггер выполняет те же функции,что и прототип, но содержит на 1элемент ИЛИ-НЕ меньше. Это повышает надежность устройства. формула изобретения РТа -триггер, содержащий три входа, восемь элементов ИЛИ-НЕ, дваэлемента НЕ, выход первого элементаИЛИ-НЕ соединен с первым входомвторого элемента ИЛИ-НЕ, выход которого соединен с первым выходом первого элемента ИЛИ-НЕ, второй входкоторого соединен с выходом третьегоэлемента ИЛИ-НЕ и с первыми входамичетвертого и пятого элементов ИЛИНЕ, выход четвертого элемента ИЛИНЕ соединен с первыми...

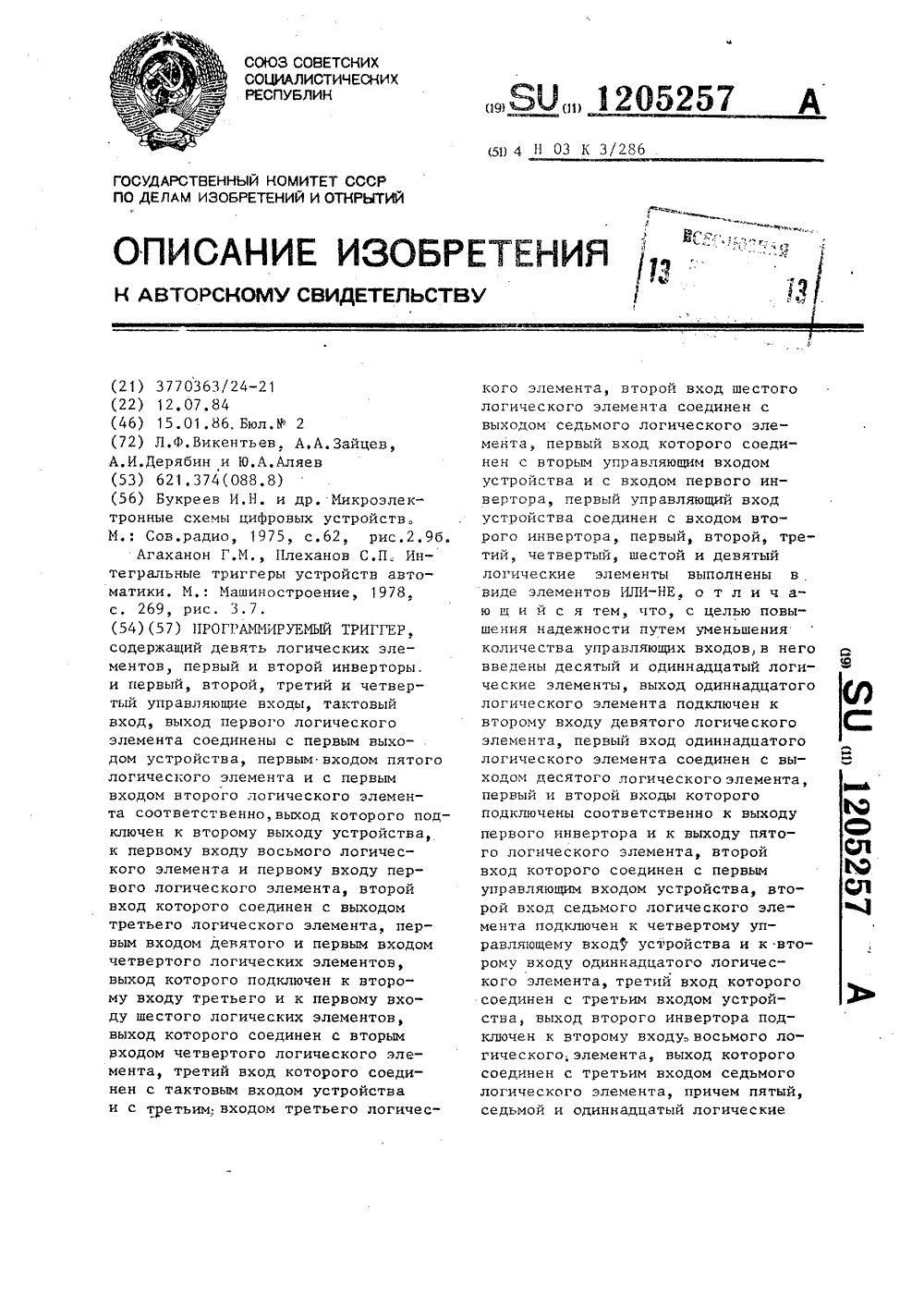

Номер патента: 1205257

Опубликовано: 15.01.1986

Авторы: Аляев, Викентьев, Дерябин, Зайцев

МПК: H03K 3/286

Метки: программируемый, триггер

...схема триггера; на фиг,2 - таблица коммутации управляющих входовдля получения триггера того или иного типа,Устройстыо содержит первый 1 ивторой 2 управляющие входы, тактовый вход 3, третий 4 и четвертый 5управляющие входы, первый 6, второй7, третий 8 логические элементы И,первый 9 и второй 10 элементы НЕ,первый 11 и второй 12 логическиеэлементы ИЛИ, первый 13, второй 14,третий 15, четвертый 16, пятый 17и шестой 18 логические элементы ИЛИНЕ, прямой выход 19 триггера, инверсный выход 20 триггера, причем первыйвход 1 триггера соединен с вторымвходом первого элемента И 6 и свходами второго элемента НЕ 10, выход которого соединен с первым вхо-"дом второго элемента ИЛИ 12, выходкоторого соединен с третьим входомтретьего элемента...

Номер патента: 1208603

Опубликовано: 30.01.1986

Автор: Вохмянин

МПК: H03K 21/00

Метки: релейный, триггер

...1, Переключающий контакт 13 управляющего ключа 12 подключен к вторым выводам обмоток дистанцион ного переключателя 1, замыкающий контакт 15 - к первой шине 9 питания, размыкающий контакт 14 - к второй шине 16 питания, а первый и второй дополнительные диоды 10 и 45 11 подключены параллельно первой и второй обмоткам дистанционного переключателя 1 согласно полярности питающего напряжения.Устройство работает следующим 50 образом.При подаче питания происходит заряд одного из конденсаторов 2 или 3 в зависимости от положения контакта 6 в цепи: шина 9, замкнутые кон такты 6 и 4, конденсатор 2, диод 10,ВИИИПИ Заказ 300/60Филиал ШШ Патент,. г контакты 13 и 14 управляющего ключа, шина 16.При переключении управляющего ключа (контакт 13 размыкается с...

Номер патента: 1211855

Опубликовано: 15.02.1986

Автор: Богданович

МПК: H03K 3/29

Метки: богдановича, многостабильный, триггер

...3,1-3.ц например на шину З.п, откроется и войдет в насьпцение транзистор 6.1, потенциал на анодах диодов 10.1-10.ц уменьшится и ток через стабилитрон 9-1 исчезает, что приведет к закрыванию транзисторов 7.1 и 5.1, т.е. выключению перной ячейки. Одновременно ток эмиттера транзистора 6откроет и переключит н насыщенное состояние транзистор 5 , что принедет к уменьшению потенциала на шине 2-и: После окончания импульса на шине З,п транзистор б.й закрывается, а диод 10,п, стабилитрон 9.п и транзистор 7,п откроются и будут удерживать ячейку 1.ино включенном состоянии.Аналогичным образом возможно включение любой иэ ячеек 1,-и путем подачи импульса на соответствующую шину 3.1-3,И, при этом происходит ныключение ячейки, которая была включена...

Номер патента: 1213522

Опубликовано: 23.02.1986

Автор: Турченков

МПК: H03K 3/2893

Метки: триггер, турченкова

...1-3 заперты и триггер ни 13522какого тока от источника входногонапряжения Б 6 не потребляет.11 ри превышении УЬ величинынапряжения У через базу третьеготранзистора 3, эмиттер первого транзистора 1, базу и коллектор второготранзистора 2 потечет ток, которыйсоздает на нагруэочном сопротивлении падение напряжения, Когда 10 эта величина напряжения превыситвеличину напряжения начала проводимости диода 9, через коллектортретьего транзистора 3 потечетток, вследствии чего увеличиваются 15 токи эмиттера третьего транзистора 3, ток базы, токи эмиттера иколлектор первого транзистора 1,базы, эмиттера и коллектора второготранзистора 2, что приведет к увеличению тока через диод 9, второйрезистор 6 и коллектор третьеготранзистора 3 и т,д т,е....

Номер патента: 1213539

Опубликовано: 23.02.1986

Автор: Вохмянин

МПК: H03K 21/00

Метки: информации, перерывах, питания, сохранением, триггер

...1, катод второго тиристора 9 - к размыкающему контакту 2.3дистанционного переключателя, управляющие электроды первого 8 и второго9 тиристоров подключены к замыкающему контакту управляющей контактнойгруппы 11, который через дополнитель 13539 1 О 15 20 25 30 35 40 Формула изобретения 50 55 Триггер с сохранением информациипри перерьвах питания, содержащийдистанционный переключатель, двадиода, два конденсатора, управляющуюконтактную группу, переключающийконтакт которой соединен с первойшиной питания, первые вьводы первойи второй обмоток дистанционногопереключателя подключены к второй ный резистор 10 подключен к второйшине 13 питания, анод дополнительного диода 5 подключен к переключающему контакту 2. дистанционного переключателя, а катод - к...

Номер патента: 1221741

Опубликовано: 30.03.1986

Автор: Вохмянин

МПК: H03K 21/00

Метки: релейный, триггер

...выводом обмотки 3, а.эмиттер - с контактом 14.Контакт 12 соединен с шиной 18, а выводы от контактов 13 и 14 являются потенциальными выходами 20 и21 триггера.Триггер работает следующим образом.45В исходном состоянии обмотки 1, 2 и 3 находятся в обесточенном состоянии, контакты 9 и 13 замкнуты, а контакты 10 и 14 разомкнуты.При поступлении импульса положительной полярности на счетный вход 22 (импульс положительной полярности может быть сформирован путем кратковременного замыкания контактов 19) ток, протекающий через контакты 8 и 9, обмотку 1 двухобмоточного реле, вызывает переключение контактов двухобмоточного реле, т.еЪ замыкание контакта 14, который переключает потенциальный выход 21и готовит цепь срабатывания реле собмоткой 3 (реле...

Номер патента: 1221742

Опубликовано: 30.03.1986

Автор: Вохмянин

МПК: H03K 21/00

Метки: триггер

...с обмоткой 1. При этомконденсатор 8 заряжается до напряжения, недостаточного для срабатыванияреле.При гоступлении на шину 15 первого отрицательного импульса транзистор 5 включается, транзистор 6 выключается и обмотка 1 обесточивается.При этом конденсатор 8 заряжается 21742 2 до полного напряжения питания. После окончания входного импульса транзистор 5 закрывается, транзистор 6 открывается и ток разряда конденсатора 8 через диод 9, обмотку 1, коллекторно-эмиттерный промежуток транзистора 6 вызывает срабатывание реле с обмоткой 1, которое становится; на самоблокировку от тока, протекающего по цепи шина 4, резистор 11, диод 9, обмотка 1, коллекторно-эмиттерный промежуток транзистора 6, шина 3.Таким образом, реле с обмоткой 1 срабатывает...

Номер патента: 1223349

Опубликовано: 07.04.1986

Авторы: Косоусов, Максимов, Петричкович, Филатов

МПК: H03K 3/353

Метки: мпд-транзисторах, триггер

...исток которого соединен с входом четвертого инвертора 14 и с инверсным тактирующим входом 7, а затвор - с выходом четвертого инвертора 14.Триггер на МДП-транзисторах работает следующим образом.При наличии на прямом и инверсном тактирующих входах 5 и 7, комбинации сигналов 10, ключ 3 закрыт, на выходах инверторов 13 и 14 комбинация сигналов 01, транзисторы 15 и 16, следовательно, открыты и бистабильная схема, составленная инверторами1 н 2, сохраняет информацию. Предположим, что на входе инверторауровень логического нуля, а на информационном входе 8 - уровень логи 5 ческой единицы, что соответствует режиму записи в триггер единичногоуровня при наличии на прямом и инверсном тактирующих входах 5 и 7 комбинации сигналов 01, тогда...

Номер патента: 1226616

Опубликовано: 23.04.1986

Авторы: Додик, Кокорев, Морозков, Прохоров

МПК: H03K 3/286

Метки: помехоустойчивый, триггер

...вновь откроется и через резистор 4 разрядится первый конден- ЗО сатор 5 и триггер сохранит свое состояние, Если же управляющий сигналдлится достаточно долго к. первый кондесатор 5 успевает зарядиться до уровня, расцениваемого третьим логическимэлементом 11 как логическая "1" тона:выходе Ц триггера появляетсясигнал логической "1", а на выходеЯ - логического "0", т.е. триггерпереключается и переходит в новоесостояние при этом первый конденсатор 5 заряжен, а второй конденсатор 8 разряжен через циод 6 и резистор 7.Таким образом, при воздействии 45 помех по цепям питания или по управляющим входам Б, Е длительностьюменее времени переключения триггерасостояние на выходах , 5 будет оставаться неизменным, чем обеспечи О вается повышенная...

Номер патента: 1226617

Опубликовано: 23.04.1986

Авторы: Богданович, Павловец

МПК: H03K 3/29

Метки: мостовой, триггер, троичный

...триггернаходится во втором устойчивом состоянии и на вход 30 подать положительный импульс, то открывается транзистор 4, а транзистор 5 пока открываться не может, так как открыт транзистор 2 и через диод 34 шунтируется ток, протекающий через резистор32. Открытый транзистор 4 снижает потенциал иа базе транзистора 6, что приводит к лавинообразному закрыванию транзисторов 6 и 16 и исчезновению тока через резистор 23, что приводит к закрыванию транзисторов 2 и 13. Потенциал на выходе 21 возрас 1226617тает, и когда он превысит напряжение пробоя стабилитрона 11 и пороговых напряжений на базах транзисторов 5 и 1, а это может произойти когда в базах транзисторов 2 и 13 закончит ся процесс рассасывания неосновных носителей, стабилитрон 11...

Номер патента: 1226618

Опубликовано: 23.04.1986

Автор: Мкртчян

МПК: H03K 3/353

Метки: тактируемый, триггер

...и 5 в точках А и В (чертеж) имеется высокий уровень потенциала (БАБ 0), Поэтому транзисторы 17 и 1 Язаперты, Состояние ведущего триггера1 устойчивое, так как уодложки транзисторов 20 и 22 заземлены (БА Б = О). Состояние ведомого триггера 352 также устойчивое, так как он управляется объединенными стоками транзисторов 20,22,17 и 18. При поступлении синхроимпульса (С=1) транзисторзапирается и потенциалы в точкахА и В определяются состоянием транзисторов 3 и 5. Если 3=1, К=О, тотранзистор 3 открыт, а транзистор5 заперт. Следовательно Уд =О, Б - -Е , так как транзистор 19 открыт, 45транзистор 21 заперт (в триггер записан 0). Транзистор 22 запирается(следовательно транзистор 20 открывается) и транзистор 18 открывается.На стоках...

Номер патента: 1226654

Опубликовано: 23.04.1986

Авторы: Головкина, Слюсарский, Сова

МПК: H03K 21/00

Метки: релейный, триггер

...контактом реле 1, а отрицательный полюс 4 - 3 - с замыкающим контактом реле 1 и размыкающим контактом реле 2, при этом переключающий контакт реле 1 включен в цепь реле 2, а переключающий контакт реле 2 - в цепь реле 1.Устройство работает следующим образом, Перед началом работы подается напряжение питания, В исходном состоянии контак ты занимают положение, указанное на чертеже. При поступлении первого входного импульса переключающий контакт управляющей контактной группы 3 перебрасывается вправо и по обмотке реле 2 протекает ток от положительного полюса 4 - 2 источника пита- .ЗО ния к средней точке 4 - 1. Реле 2 срабатывает и перебрасывает переключающий контакт контактной группы 2 - 1 влево, подготавливая цепь включения реле 1....

Номер патента: 1227248

Опубликовано: 30.04.1986

Авторы: Хрекин, Шершаков

МПК: H03K 21/00

Метки: входом, счетным, триггер

...сле-.Дующим образом,При поступлении на счетный входимпульса напряжения и положении контактной группы 13, показанном начертйже, через резистор 7 и параллельно соединенный с ним резистср 6,через нормально замкнутые контактыконтактной группы 13 пробивается динистор 11, благодаря чему транзистор 4открыться ие может,Динистор 12 через резистор 8 пробиться не сможет, так как величина резисторов б и 8 выбрана такой, чтобы, во-первых, обеспечить условия 55 пробоя динистора через резисторы 6 или 8 при подключении к ним через замкнутые контакты контактной группы 13 резистора 7 в параллель, во-вторых, чтобы обеспечить так удержаниядинисторов после .пробоя.Через резисторы 8 и 10 откроетсятранзистор 5, Протекающий через обмотку 3 и открытый...

Номер патента: 1228222

Опубликовано: 30.04.1986

Авторы: Богданович, Лында

МПК: H03K 3/29

Метки: мдп-транзисторах, мостовой, триггер, троичный

...что приводит к открыванию транзисторов 5 и 15, Потенциал на выходе 3 увеличивается. Потенциал на стоке транзистора 15 увеличивается, так как он открыт, а следовательно, потенциал на затворах транзисторов 2 и 9 тоже увеличивается и последние открываются, После окончания положительного импульса на .входе 23 транзистор 13 закрывается, а транзистор 9 остается открытым и поддерживает низкий потенциал на затворах транзисторов 5 и 15, т. е, транзисторы 2 и 9,5 и 15 открыты, на выходе 3 устанавливается высокий, а на выходе 4 - низкий потенциалы, Че" рез нагрузку 25 протекает ток в на228222 ры находятся в закрытом состоянии, т.е. триггер переходит в первое состояние,Формула изобретения Мостовой троичный триггер на МДП- транзисторах,...

Номер патента: 1228263

Опубликовано: 30.04.1986

Автор: Вохмянин

МПК: H03K 21/00

Метки: релейный, триггер

...и непосредственно с переключающими контактами первой и второй контактных групп10 и 11 дистанционного переключателяразмыкающий контакт первой контактной группы 10 дистанционного переключателя 1 соединен с замыкающимконтактом второй контактной группы11 дистанционного переключателянепосредственно и через резистор 12с общей шиной 13, замыкающий контакт40первой контактной группы 10 дистанционного переключателя 7 подключен кпервой входной шине 1, размыкающийконтакт второй контактной группы 114 эди танционного переключателя 1 подключен к второй входной шине 2.Релейный триггер работает следун)прм образом.0 остояние триггера, показанное начертеже и опряделяемое положениеми.".,)еключающих контактов контактных.рупп 10 и 11, принято за...

Номер патента: 1228264

Опубликовано: 30.04.1986

Автор: Вохмянин

МПК: H03K 21/00

Метки: информации, перерывах, питания, сохранением, триггер

...размыкающий и замыкающий контакты 4 и 6 которого поцключены к управляющим электродам первого и второго дополнительных тиристоров 9 и 10, аноды которых поцключены к вторым выводам второго и третьего резисторов 12 и 13 соответственно, к которым подключены управляющие электроды соответственно первого и второго дополнительных запираемых тиристоров 7 и 8, аноды которых подключены к входной шине 14, катоды - к первым выводам первой и второй обмоток 2 и 3 дистанционного переключателя 1, вторые выводы обмоток которого подключены к общей шине 15 ик катодам первого и второго,цополнительных тиристоров 9 и 10.Триггер работаетследующим образом.При подаче положительного импульса на шину 14 тиристоры 9 и 8 включаются. Обмотка 3 реле оказывается под...

Номер патента: 1228265

Опубликовано: 30.04.1986

Автор: Вохмянин

МПК: H03K 21/00

Метки: релейный, триггер

...2 и 3 группы первого реле 1, параллельно группе первого реле подключены замыкающий и переключающий контакты 11 и 12 первой группы реле 10 управления, размыкающий и переключающий контакты 14 и 13 второй группы которого подключены параллельно замыкающему и переключающему контактам 8 и 9 второй группы второго реле 4, введен запираемый тиристор 18, катод которого подключен к второму выводу обмотки первого реле 1, анод - к второй шине 20 питания, управляющий электрод - через переключающий и замыкающий контакты 15 и 16 третьей группы реле управления подключен к переключающему контакту 6 первой группы второго реле 4, размыкающий контакт 7 28265которой через резистор 17 подключенк второй шине 20 питания.Триггер работает следующим образом,В...

Номер патента: 1229748

Опубликовано: 07.05.1986

Авторы: Елизаров, Покровский

МПК: G06D 1/02

Метки: входами, раздельными, триггер, электрогидравлический

...правое положение. Выходной канал 28 соединяется сканалом питания, одновременно давление поступает в торцовую полость 2распрецелителя 1, золотник которогоперемещается н крайнее левое положение, выходной канал 27 соединяетсясо сливом. Триггер переходит во второе устойчивое состояние, Но каналу28 жидкость под давлением проходитк потребителю, а по каналу 27 возвращается на слив.Для переключения триггера вновь впервое устойчивое состояние подаетсяэлектрический импульс по каналу 1 Оуправления,При редком (полном) переключениитриггера к потребителю по каналам 27и 28 подается жидкость с насыщениемпо расходу, Увеличивая частоты управляющих электрических сигналон по входам каналов 10 и 11, можно осуществить работу триггера в режиме непол...

Номер патента: 1231581

Опубликовано: 15.05.1986

Автор: Богданович

МПК: H03K 3/29

Метки: мостовой, триггер, троичный

...7 положительного импульса открывается транзистор 1, Ток коллектора транзистора 1, протекая через резистор 16 и стабилитрон 18, открывает транзистор23. Ток коллектора транзистора 23,протекая через диод 21, резистор 17и стабилитрон 13, открывает транзистор б. После окончания входного импульса на входе 7 транзистор 1 эакрывается, а транзистор 23 остается в открытом состоянии за счет тока коллектора открытого транзистора б, который протекает через диод 14, резистор 16, стабилитроп 18 и базу трантранзистора 23, Триггер находится во втором устойчивом состоянии, при котором транзисторы 23 и б открыты и насыщены а транзисторы 5 и 25 закрыты, На вьзходе 22 высокий, а на выходе 24 низкий потенциалы. Б нагрузке 34 протекает ток.Есззи на вход 8...

Номер патента: 1233275

Опубликовано: 23.05.1986

Автор: Вохмянин

МПК: H03K 21/00

Метки: релейный, триггер

...первои обмотк 9,1 дистанционного переключателя 9, дополнительный размыкающий контакт 17 - к второму выводу второй обмотки 9,2 дистанционного перакю аталя 9,33275 2а попопнитепьный переключак)щий кон -такт 15 через допопнительные размыкаоший и перекую аюп 1 ий контакты 19 и18 упранпяюцего ключа 1 соединен свторой шиной 20 питания,5устройство работает следующим образом.В исходном состоянии контакты 2и 3 управляющего ключа 1 разомкнуты,контакть 18 и 19 замкнуты, контакты12 и 13, 15 и 17 замкнуты между собой. Конденсатор 14 заряжен черезконтакты 18 и 19, 15 и 17, 13 и 12,резистор 11 до напряжения источникапитания (резистор 11 выполняет рольограничительного),При замыкании контактов 2 и 3 иразмыкании контактов 18 и 19 ключа1 напряжение...
