Устройство для дифференциальной токовой защиты преобразовательного трансформатора

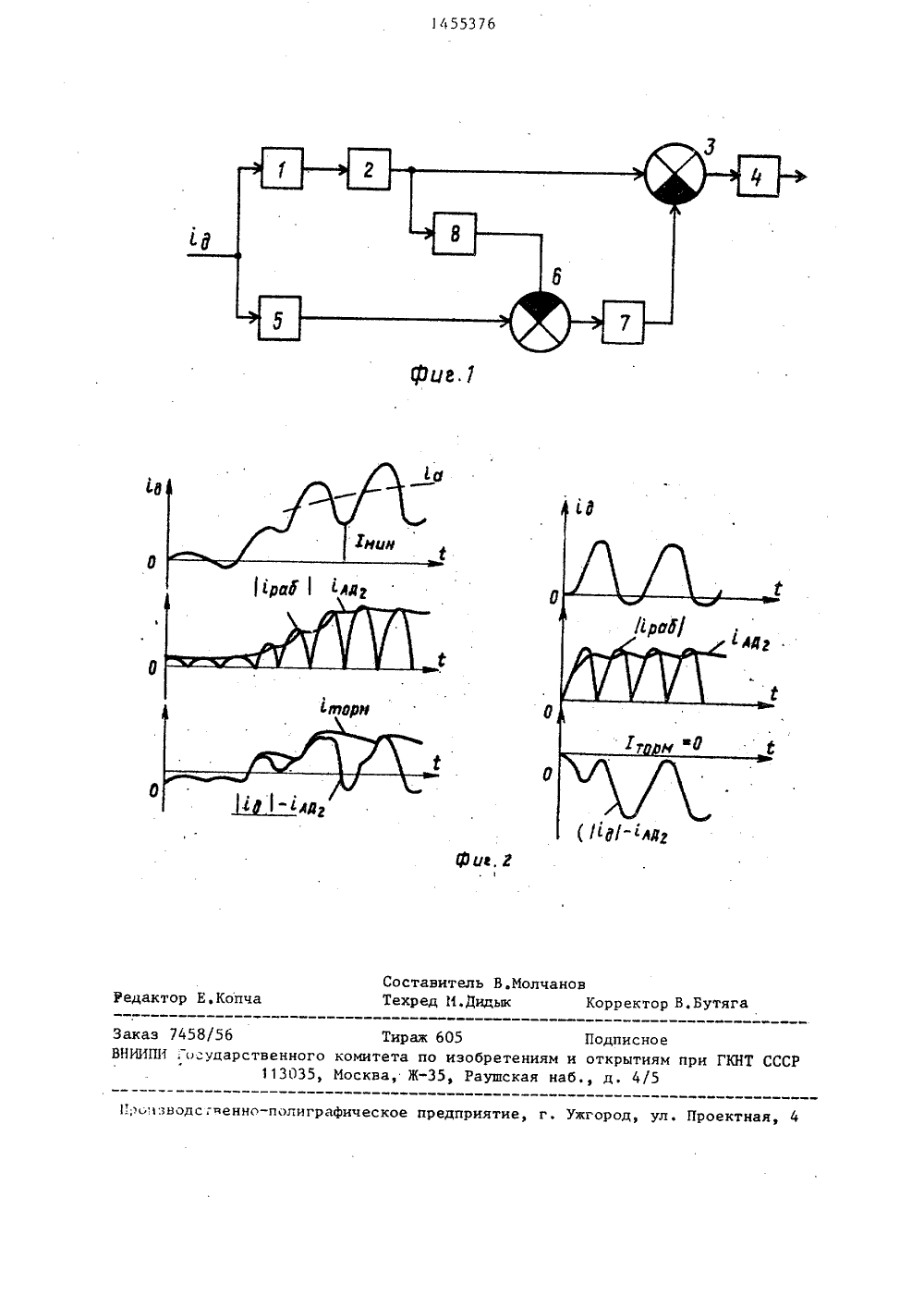

,ЯО 14553 ш 4 Н 02 Н 3/28 ПИСАНИЕ ИЗОБРЕТЕНИЯ елью изобретения явля устойчивости функциони повышения - селективноных режимах опрокидыва ся повьппеования пуи в перея инвертони ем од ОСУДАРСТВЕННЫЙ КОМИТЕТпО изОБРетениям и ОтнРытияПРИ ГКНТ СССР Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт релестроения(56) федосеев А.М. Релейная защита электрических систем. М.: Энергия 1976.Дмитренко. Дифференциальная защита трансформаторов и , втотрансформаторов. - Электричество, 1975, М 2, (54) УСТРОЙСТВО Д 1 И ДИФФКРЕНЦИЬЛЬНОЙ ТОКОВОЙ ЗАЩИТЫ НРКОЬРАЗОВАТЕЛЬНОГО ТРАНСФОРМАТОРА(57) Изобретение относится к электро технике, а именно к релейной защите Изобретение относится к электротехнике, а именно к релейной защите элементов электрических систем, и мо жет быть использовано для защиты силовых трансформаторов преобразовател ных подстанций, осуществляющих инвер тирование электрической энергии постоянного тока в энергию переменного тока. ра.На фиг.1 приведена схема устройства; на фиг.2 - временные диаграммы,поясняющие его работу. ементов электрических систем, и может применяться для защиты силовыхтрансформаторов преобразовательныхподстанций, осуществляющих инвертирование электрической энергии постоянного тока в энергию цеременного тока. ь изобретения - повышение уст чивости Функционирования путем повышения селективности в переходныхрежимах опрокидывания инвертора. Этодостигается тем, что в устройстводля дифференциальной защиты преобразовательного трансформатора дополнительно введен второй сумматор, припомощи которого иэ выпрямленного дифференциального тока вычитается его ериодическая слагающая, а положительные полуволны полученного сигнала спользуются для торможения защиты. Устройство содержит блок 1 диффе-.ренцирования, к выходу которого подключен первый выпрямитель 2, а выход последнего подключен к первому (неинвертирующему) входу первого сумма . М тора 3 рабочего и тормозного сигна- ф лов. Выход первого сумматора 3 сое- фф динен с входом реагирующего органа 4 защиты. Вход второго выпрямителя .5 объединен с входом блока 1 дифференцированияи предназначен для подключения в цепь дифференциального тока защиты. Выход второго выпрямителя5 подключен к первому (неинвертирующему) входу второго сумматора 6, выход которого через первый амплитудный детектор 7 подключен к второмуУстройство для дифференциальнойтоковой защиты преобразовательноготрансформатора инвертирующей установки, содержащее блок дифференцирования, первый и второй выпрямители, первый и второй амплитудные детекторы,первый сумматор и реагирующий орган,25 при этом входы блока дифференцирования и второго выпрямителя объединеныи предназначены для подключения вцепь измерения дифференциального тока, выход блока дифференцирования чеЗО рез первый выпрямитель подключен кпервому входу первого сумматора, квторому входу которого подключен вы-ход первого амплитудного детектора,выход первого сумматора подключен квходу реагирующего органа, выход которого предназначен для подключенияк исполнительной цепи защиты, о т -л и ч а ю щ е е с я тем, что, сцелью повьпнения устойчивости функционирования путем повьппения селективо ности в переходных режимах опрокидывания инвертора, дополнительно ввем, ден второй сумматор, к первому входукоторого подключен выход второго вы 45 прямителя, второй вход через второйамплитудный жетектор подключен к выходу первого выпрямителя, а выход -к входу первого амплитудного детектора. з 14 фнвертирующему) входу первого сумматора 3, осуществляющему таким образом вЫчитание рабочего и тормозного сигналов. Выход первого выпрямителя 2, через второй амплитудный детектор 8 подключен к второму (инвертирующему) входу второго сумматора 6, в результате чего осуществляется вычитание величины, пропорциональной производной периодической составляющей диференциального тока.Устройство работает следующим бразом.При опрокидывании инвертора (фиг.2) после насыщения высоковольтого трансформатора тока в одном изеч защиты в ее дифференциальной епи возникает однополярный ток неаланса ,среднее значение которого а превышает амплитуду 1 периоди еской слагающей, Минимум тока 1= 1 - 21 О. Этот же ток протемаксЪ ает и на выходе выпрямителя 5. На ыходе дифференцирующего звена при переходе в режим насыщения формирует 4 я синусоидальный ток, примерно про порциональный производной периодичес кой слагающей, который выпрямляется выпрямителем 2 и сглаживается амплит удным детектором 8. Масштаб выходно о тока амплитудного детектора 8 ыбран таким, чтобы среднее значение го выходного тока 1 было равным еличине 21 . На входе амплитудного детектора 7 при этом имеет место беременный сигнал, амплитуда полоительных волн которого равна 1 ,. ,тот сигнал сглаживается амплитудным детектором 7 и используется для дополнительного торможения реагирующег органа 4. Масштаб выходного тока амйлитудного детектора выбирается таки цтобы реагирующий орган не срабатывал е При коротком замыканйи в зоне действия защиты апериодическая слагающая токазначительно меньше и не 553764превьппает 1, . Поэтому в данном режиме на выходе амплитудного детектора 7 формируется отрицательный сигнал, значение 1 (О, и на его выходеминтормозной сигнал не возникает независимо от масштабного коэффициента,а торможение реагирующего органаотсутствует.Таким образом, обеспечиваетсянеобходимая чувствительность устройства нри КЗ в зоне действия защитыи отстройка его от режима опрокидывания инвертора. 15 Формула изобретения1455376 О Составитель В,МолчановРедактор Е.Копча Техред М,Дидык Коррек утя жгород, ул. Проектная, 4 опзводс;ценно-полиграФическое предприятие Заказ 7458/56 ВНИИПИ; о уца Тираж 605 Подписное венного комитета по изобретениям и открытиям при 113035, Москва, Ж, Раушская наб., д. 4/5
