Способ изготовления u-образных пластин сердечника и вставляемых между его стержнями т-образных пластин обратного замыкания для дросселя или трансформатора, используемого в качестве входного дросселя в газоразря

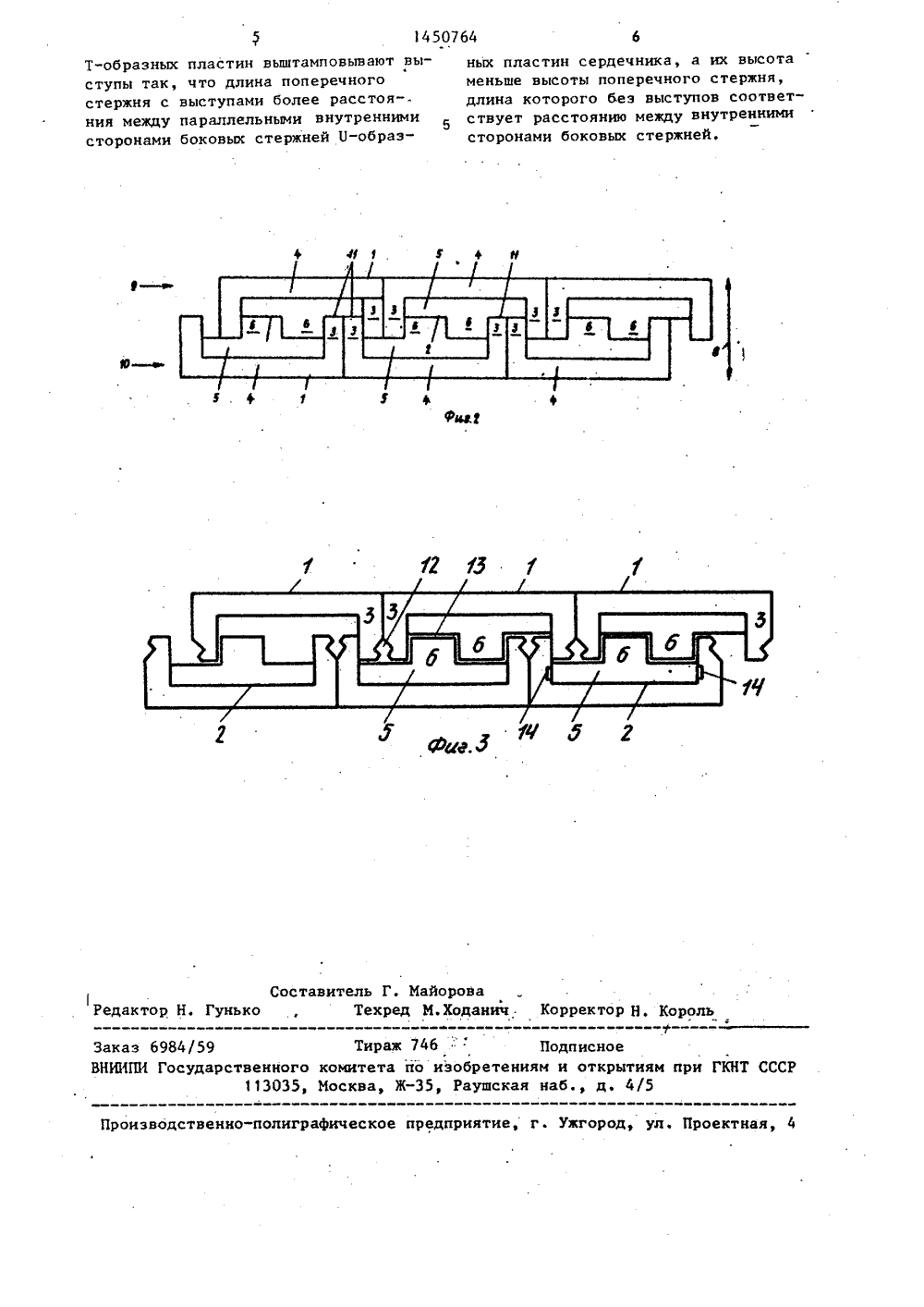

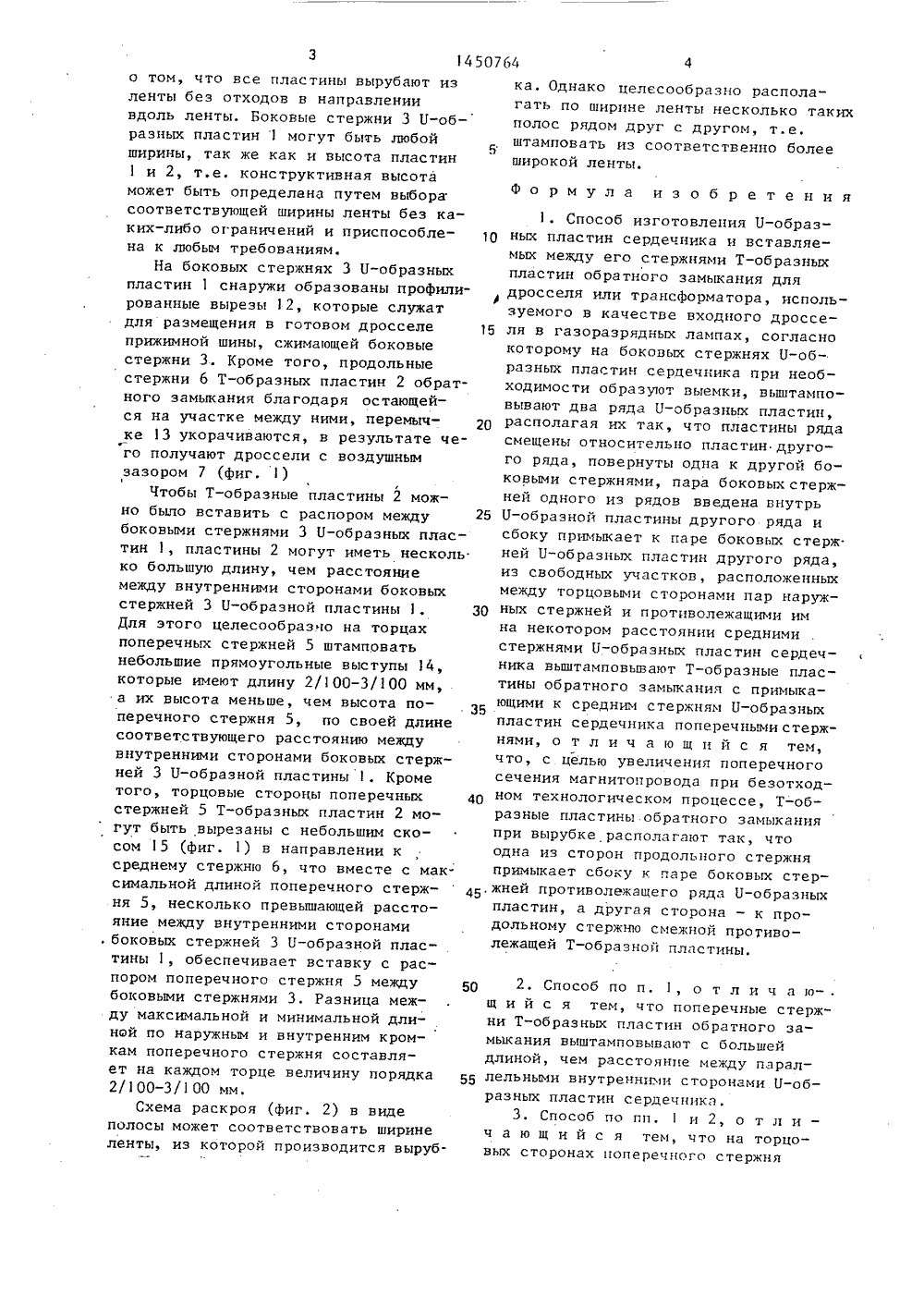

(54) СПОСОБ ИЗГОТОВЛЕНИЯ 11-ОБРАЗНЬЕПЛАСТИН СЕРДЕЧНИКА И ВСТАВЛЯЕМЫХМЕЖДУ ЕГО СТЕРЖНЯМИ Т-ОБРАЗНЫХ ПЛАСТИН ОБРАТНОГО ЗАМЫКАНИЯ ДЛЯ ДРОССЕЛЯ ИПИ ТРАНСФОРМАТОРА, ИСПОЛЬЗУЕМОГОВ КАЧЕСТВЕ ВХОДНОГО ДРОССЕЛЯ В ГАЗОРАЗРЯДНЫХ ЛАМПАХ(57) Изобретение м.б. использовано вэлектротехнической промышленности.Цель изобретения - увеличение поперечного сечения магнитопровода прибезотходном технологическом процессе. На боковых стержнях 3 П-образныхпластин 1 сердечника образуют выемкиВыштамповывают два ряда П-образных пластини располагают их таким об - разом, что пластины одного ряда сме" щены относительно пластин другого ряда и повернуты друг к другу боко выми стержнями. Пара боковых стержней 3 одного из рядов введена внутрь П-образной пластины 1 другого ряда и сбоку примыкает к паре боковых стержней 3 П-образных пластин,цруго" го ряда, Из свободных участков, рас" положенных между торцовыми сторона" ми пар наружных стержней и противолежащими им на некотором расстоянии средними стержнями 4 11-образных пластин 1 сердечника вьпптамповывают ТР образные пластины 2 обратного эаО мыкания с примыкающими к средним стержням 4 11-образных пластин 1 сердечника поперечными стержнями 5. При безотходном технологическом процессе Т-образные пластины 2 обратного К замыкания при вырубке располагают1 ааа таким образом, что одна из сторон продольного стержня примыкает сбоку файф к паре боковых стержней 3 противолежа О щего ряда П-образных пластин, а дру- (Р гая сторона - к продольному стержню . 314 смежной противолежащей Т-образной пластины. Поперечныестержни 5 Т-образных пластин 2 обратного замыкания м.б. выштампованы с большей длиной, чем расстояние между параллель 50764ными внутренними сторонами Б-образных пластин 1 сердечника. На торцовых сторонах поперечного стержня Т- образных пластин м.б. выштампованы выступы. 2 э.п. ф-лы, 3 ил, Изобретение относится к технологии изготовления электрических аппаратов и может быть использовано в электротехнической промышленности.Цель изобретения - увеличение по-,перечного сечения магнитопровода прибезотходном технологическом процессе.На фиг. 1 изображен сердечник,собранный из Ц-образных и Т-образныхпластин, вид сбоку; на фиг. 2 - расположение Б-образных пластин сердечника и Т-образных пластин обратногозамыкания при безотходном способештамповки; на фиг. 3 - то же, вариант,Сердечник дросселя или трансформатора (фиг. 1) собран из У-образных1 и Т-образных 2 пластин обратногозамыкания. Каждая У-образная пластина 1 имеет два параллельных, ограниченных прямыми плоскостями боковыхстержня 3 и соединяющий их среднийстержень 4, проходящий под прямымуглом к ним. Между двумя боковымистержнями 3 запрессованы Т-образныепластины 2 обратного замыкания с поперечным стержнем 5, от которогопосередине отходит.под прямым угломпродольный стержень 6. Со стороныторца продольного стержня 6 можетбыть воздушный зазор 7, в которомпри необходимости распблагаетсядеформируемый вкладыш.П-образные 1 и Т-образные 2пластины вырубают из ленты шириной8 с помощью штампа последовательного действия (фиг. 2) При этомобеспечивается такое расположение,что два ряда 9 и 10 У-образныхпластин 1 противолежат друг другусвоими открытыми сторонами И заходят друг эа друга попарно примыкающими друг к другу боковыми стерж 2нями 3, Примыкающие друг к другуБ-образные пластины 1 обоих рядов9 и 10 смещены вдоль ленты относительно друг друга настолько, чтопара боковых стержней 3 одного рядавсегда изнутри примыкает сбоку кпаре боковых стержней 3 Б-образныхпластин 1 другого ряда. Все Ц-образные пластины 1 и Т-образные плас- О тины 2 имеют одинаковые типоразмеры и габариты.Из свободных участков, расположенных между торцами 11 пары боковых стержней 3, и средними стержня ми 4 Ц-образных пластин 1, расположенными на расстоянии от этих торцов,вырубают Т-образные пластины 2 обратного замыкания. При этом Т-образные пластины 2 своими поперечными 20 стержнями 5 примыкают к среднимстержням 4 О-образных пластин сердечника, при этом длина.поперечного стержня 5 соответствует расстоянию между параллельными внутренними 25 сторонами боковых стержней 3 Б-образной пластины 1.Кроме того, Т-образные пластины2 своим продольным стержнем 6 на одной стороне примыкают к одной паре 30 боковых стержней 3, противолежащегоряда У-образных пластин 1, а на дру гой стороне - к продольному стержню6 смежной, противолежащей Т-образной)пластины 2Таким образом, междуобоими стержнями 3 Б-образной пластины 1 одного ряда расположены двабоковых стержня 3 двух У-образныхпластин 1 противолежащего ряда и двапродольных стержня 6 двух пластин 2 40 обратного замыкания, расположенныхзеркально относительно друг друга.Линии вырубки (фиг. 2) междуотдельными Б-образными 1 и .Т.-образными 2 пластинами свидетельствуюто том, что все пластины вырубают из ленты без отходов в направлении вдоль ленты. Боковые стержни 3 Б-образных пластин 1 могут быть любой ширины, так же как и высота пластин 1 и 2, т.е, конструктивная высота может быть определена путем выбора соответствующей ширины ленты без каких-либо ограничений и приспособлена к любым требованиям.На боковых стержнях 3 Б-образных пластин 1 снаружи образованы профилированные вырезы 12, которые служат для размещения в готовом дросселе прижимной шины, сжимающей боковые стержни 3. Кроме того, продольные стержни 6 Т-образных пластин 2 обратного замыкания благодаря остающейся на участке между ними, перемычке 13 укорачиваются, в результате че- Фго получают дроссели с воздушным зазором 7 (фиг. 1)Чтобы Т-образные пластины 2 можно было вставить с распором между боковыми стержнями 3 У-образных пластин 1, пластины 2 могут иметь несколь ко большую длину, чем расстояние между внутренними сторонами боковых стержней 3 У-образной пластины Для этого целесообразно на торцах поперечных стержней 5 штамповать небольшие прямоугольные выступы 14, которые имеют длину 2/100-3/100 мм, а их высота меньше, чем высота поперечного стержня 5, по своей длине соответствующего расстоянию между внутренними сторонами боковых стержней 3 У-образной пластины 1. Кроме того, торцовые стороны поперечных стержней 5 Т-образных пластин 2 могут быть вырезаны с небольшим скосом 15 (фиг. 1) в направлении к среднему стержню 6, что вместе с мак- симальной длиной поперечного стержня 5, несколько превышающей расстояние между внутренними сторонами . боковых стержней 3 11-образной пластины 1, обеспечивает вставку с распором поперечного стержня 5 между боковыми стержнями 3. Разница между максимальной и минимальной длиной по наружным и внутренним кромкам поперечного стержня составляет на каждом торце величину порядка 2/1 00-3/1 00 мм.Схема раскроя (фиг. 2) в виде полосы может соответствовать ширине ленты, из которой производится выруб 1030 40 45.жней противолежащего ряда 1-образных 50 55 15 20 25 ка. Однако целесообразно располагать по ширине ленты несколько такихполос рядом друг с другом, т.е.штамповать из соответственно болееширокой ленты. Формула изобретения 1. Способ изготовления У-образных пластин сердечника и вставляемых между его стержнями Т-образных пластик обратного замыкания для дросселя или трансформатора, используемого в качестве входного дросселя в газоразрядных лампах, согласнокоторому на боковых стержнях У-образных пластин сердечника при необходимости образуют выемки, выштамповывают два ряда 0 в образн пластин,располагая их так, что пластины рядасмещены относительно пластин другого ряда, повернуты одна к другой боковыми стержнями, пара боковых стержкей одного иэ рядов введена внутрь0-образной пластины другого ряда и сбоку примыкает к паре боковых стерж. ней Б-образных пластин другого ряда, из свободных участков, расположенных между торцовыми сторонами пар наружных стержней и противолежащими им на некотором расстоянии средними стержнями Б - образных пластин сердеч-ника выштамповывают Т-образные пластины обратного замыкания с примыкающими к средним стержням 11-образных пластин сердечника поперечными стержнями, о т л и ч а ю щ и й с я тем, что, с целью увеличения поперечного сечения магнитоировода при безотходком технологическом процессе, Т-образные пластины обратного замыканияпри вырубке располагают так, чтоодна из сторон продольного стержняпримыкает сбоку к паре боковых стерпластин, а другая сторона - к продольному стержню смежной противолежащей Т-образной пластины. 2. Способ по п. 1, о т л и ч а ю- . щ и й с я тем, что поперечные стержни Т-образных пластин обратного замыкания выштамповывают с большей длиной, чем расстояние между параллельными внутреннимн сторонами Ц-образных пластин сердечника.3. Способ по пп. 1 и 2, о т л и ч а ю щ и й с я тем, что на торцовых сторонах поперечного стержня14507 б 4 6 Т-образных пластин выштамповывают вы- ных пластин сердечника, а их высота ступы так, что длина поперечного меньше высоты поперечного стержня, стержня с выступами более расстоя длина которого без выступов соответния между параллельными внутреннимиствует расстоянию между внутренними сторонами боковых стержней 0-образ- сторонами боковых стержней.У ф ЮЮ ВСоставитель Г, Майорова Редактор Н. Гунько , Техред М.Ходанич . Корректор Н. Корольу Заказ 6984/59 Тираж 14 бПодписное НИИПИ Государственного комитета по изобретениям и открытиям при113035, Москва, Ж, Раушская наб., д. 4/5оиэводственно-полиграфическое предприятие, г. Ужгород, ул, Проектная
