Способ изготовления трансформатора

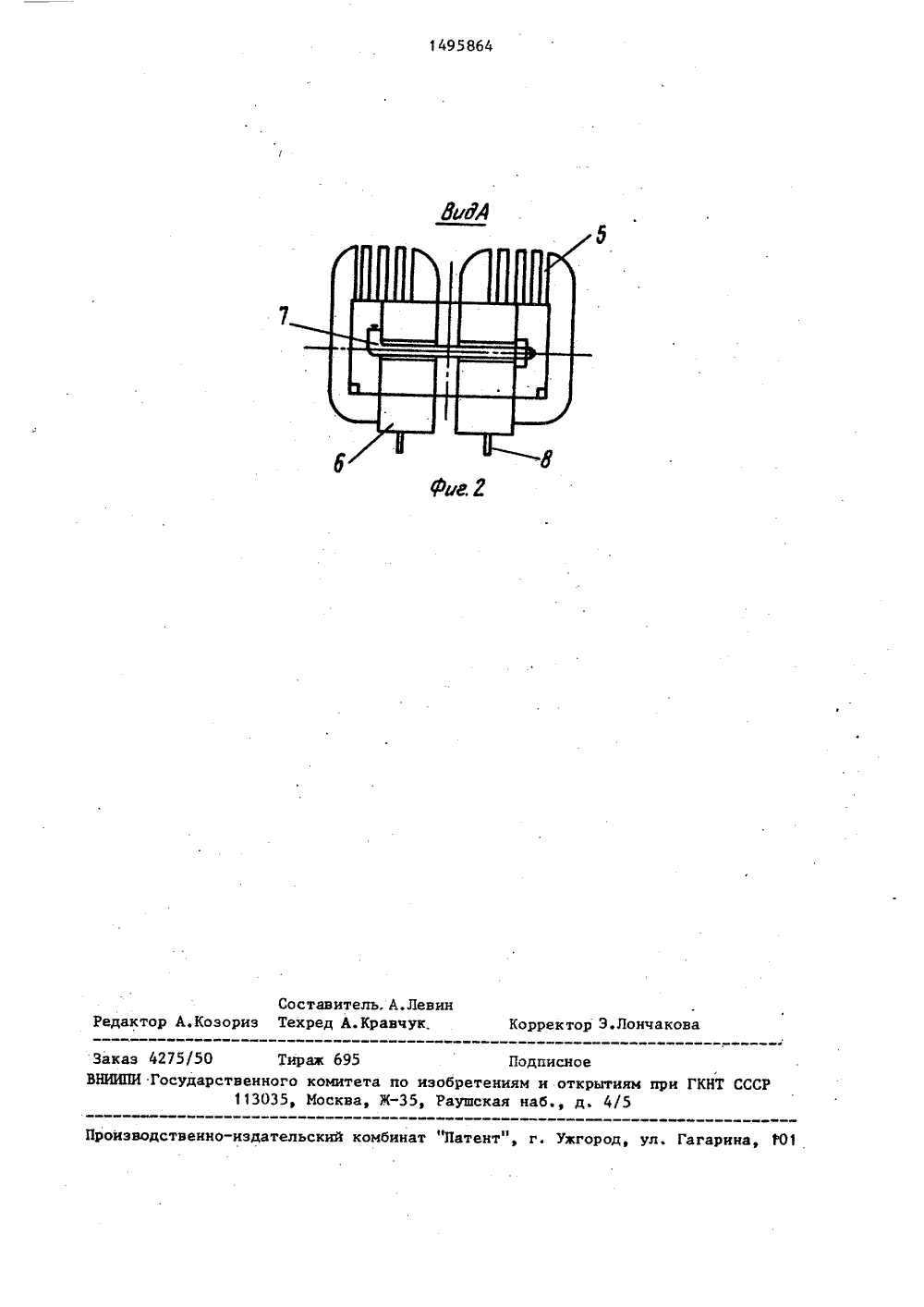

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Фрунзенский завод тяжелогоэлектромашиностроения "Тяжэлектромаш"(54) СПОСОБ ИЗГОТОВЛКНИЯ ТРАНСФОРМАТОРА(57) Изобретение относится к технологии изготовления витых ленточных разрезных магнитопроводов и можетбыть использовано в электротехнической промьппленности. Цель изобрртения - снижение трудоемкости изготовления трансформатора. Злектротехническую сталь разрезают на ленты, которые затем навивают на оправку, Полученный магнитопровод 1 опрессовываютполимерньщ материалом. Опрессовкувыполняют с одновременным формованием полиэтиленовой оболочки 2 в форме каркаса с буртиками 3 и пазом 4в ярмовой части для разрезки магнитопровода, проводят намотку катушеки сборку трансформатора стяжкой шпильками. 2 ил.25 Изобретение относится к технологииизготовления витых ленточных разрезных магнитопроводов н может бытьиспользовано в электротехническойпромышленности,Цель изобретения - снижение трудоемкости изготовления трансформатора при улучшении его магнитных характеристик, 10На фиг. 1 показан опрессованчыйвитой ленточный магнитопровод с отформованным каркасом катушек; на,разрезают на ленты, навивают заготовку магнитопровода из ленты на оправку, калибруют с последующим отжигоми опрессовкой полиэтиленом низкогодавления с одновременным формованиемпазов для разрезки на половинки в,ярмовой зоне магнитопровода, Приэтом полиэтиленовую оболочку формуютв виде каркасов катушек, т.е. дополнительно формуют буртики каркасов,пазы для Фиксации выводов и приливыля стяжных.шпилек и крепления арматуры.П р и м е р. Электротехническуюсталь марки 3413 с изоляционным покрытием разрезают на ленты, которыезатем навивают на оправку. Полученный магнитопровод калибруют, отжигают н выпрессовывают оправку. Магнитопровод 1 устанавливают в пресс-форму (не показана) термопластавтомата и опрессовывают, например, поли" 40этиленом низкого давления при температуре 230 С и давлении 95 атм.Опрессовку осуществляют с одновременным формованием полиэтиленовой ободочки 2 в форме каркаса катушки с 45буртиками 3, а также пазами 4 дляразрезки. Пазы 4 магнитопровода 1размещены не поперек, а вдоль него,т.е. в его ярмовой части. Кроме того,одновременно с катушками и пазами для разрезки формуют в ярмовой части оболочки 2 пазы 5 для выводов катушек и приливы б для стяжных шпилеки крепления арматуры 8.Далее магнитопровод 1 разрезают дисковым абразивным кругом. Каждую половинку вставляют в оправку намоточного станка и проводят намотку катушек затем на абразивном круге проводят шлифовку торцов магнитопровода, смазку ферропастой, состоящей из карбонильного железа и клея БФ, и стяжку половинок магвтопровода шпильками. При выполнении пазов 4 в ярмовой, а не в рабочей части магнитопровода 1 и при наличии сразу же отформованных буртиков 3 обеспечивается возможность намотки катушек непосредственно на полиэтиленовую оболочку 2 рабочих частей магнитопровода, а также для крепления половинок магнитопровода испольэовать стяжные шпильки и избавиться от сложных крепежных узлов. Толщина полиэтиленовой оболочки 0,8-1,0 мм, (расстояние от железа магнитопровода непосредственно до катушек), что улучшает магнитные характеристики трансформатора.Формула изобретенияСпособ изготовления, трансформатора, согласно которому разрезают рулон электротехнической стали на ленты, навивают ленты на оправку, выполняют разрезку, собирают магнитопровод 1 изготавливают каркасы и обмотку, о т л и ч а ю щ и й с я тем, что, с целью снижения трудоемкости изготовления трансформатора при улуч-, шении его магнитных характеристик перед разрезкой магнитопровод опрессовывают полимерным материалом, формуя паз в ярмовой части для прохода режущего инструмента и каркас с элементами крепления магнитопровода.1495864 Вне Составитель, А.Левиноэориз Техред А.Кравчук. Коррек Лончако дакт ственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, Ю и Заказ 4275/50 Тираа 695 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб д. 4/5
