Трансформатор тока нулевой последовательности

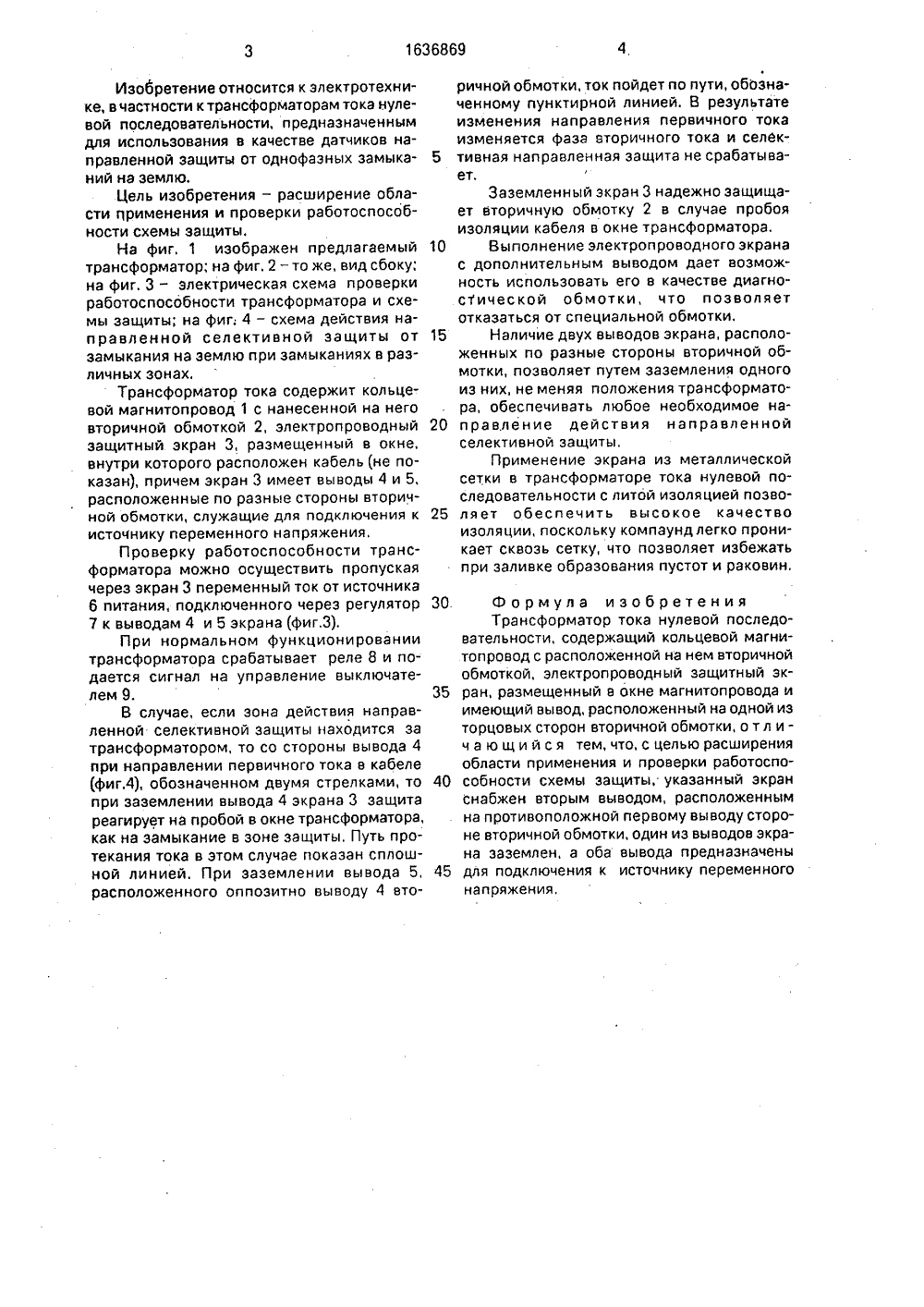

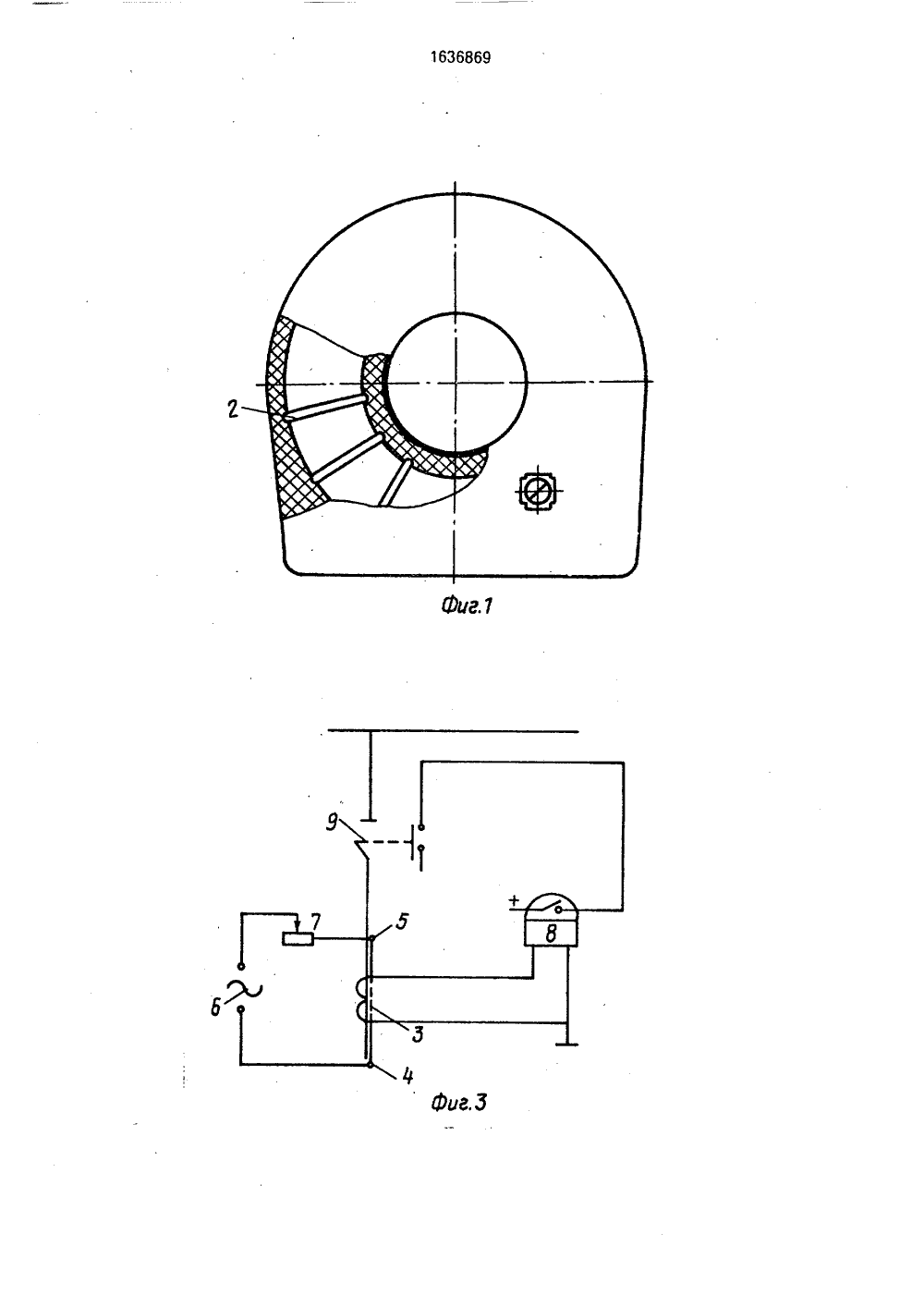

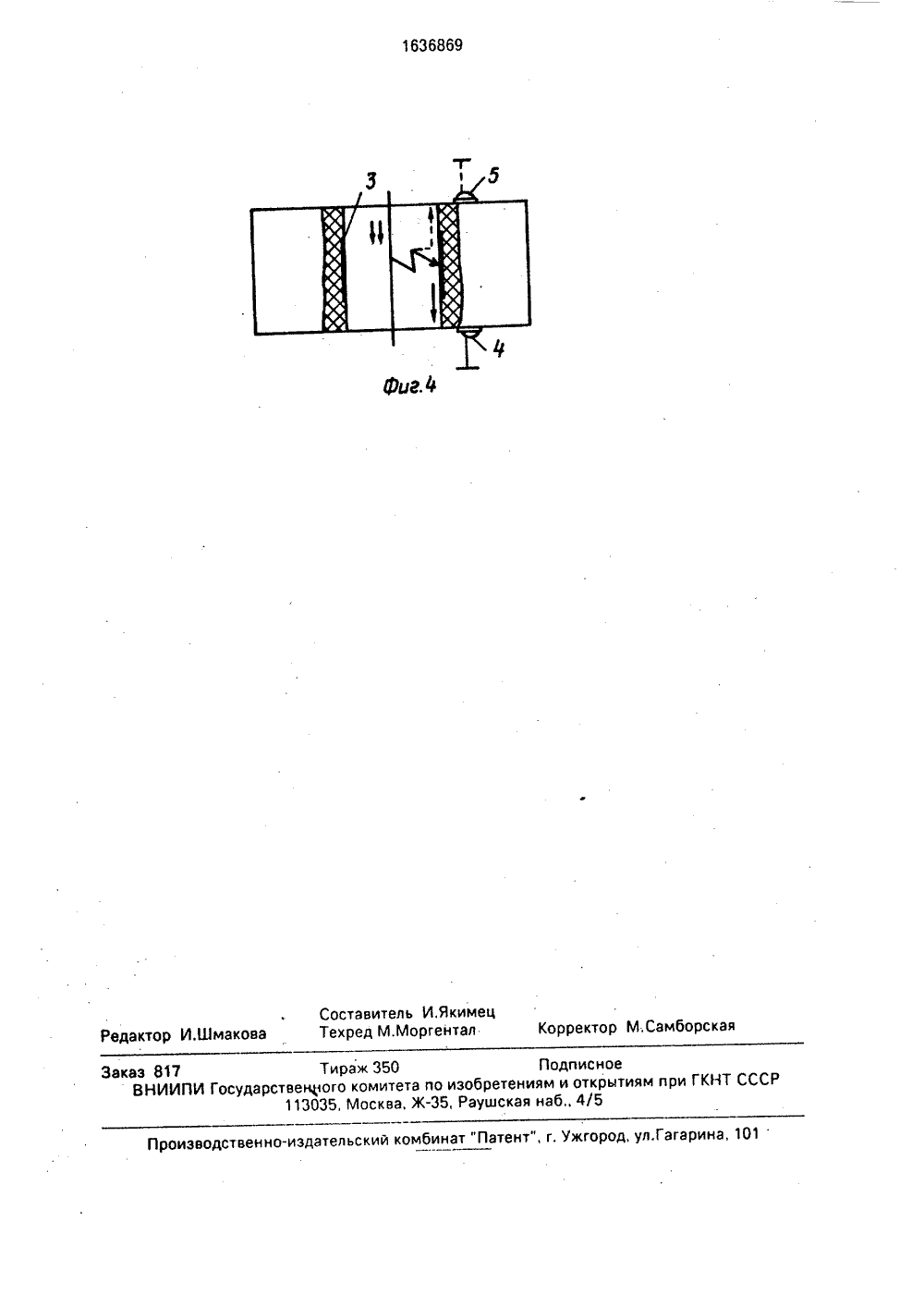

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 6869 БРЕТЕНИ СВИДЕТЕЛЬСТВУ АВТОР ос ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР ОПИСАНИ(21) 4458842/07 (22) 12.07.88 (46) 23,03.91, Бюл, М 11 (71) Научно-исследовательский, проектно- конструкторский и технологический институт Производственного объединения "Уралэлектротяжмаш" (72) В.М,Кибель, Ф,А.Айдаров и И.А.Максимова (53) 621.314.22.08 (088.8) (56) Инструкция по выбору уставок и монтажу защиты от замыканий на землю в шахтных сетях высокого напряжения, Руководство М 245. Пер, с польского. - Донецк, 1974,Патент США М 4471333,кл. Н 01 Р 15/04, 1981. 5 Н 01 Г 1504,40/06(54) ТРАНСФОРМАТОР ТОКА НУЛЕВОИ ПОСЛЕДОВАТЕЛЬНОСТИ(57) Изобретение относится к электротехнике, в частности к трансформаторам тока нулевой последовательности. Цель изобретения - расширение области применения и проверки работоспособности схемы защиты. Трансформатор тока содержит кольцевой магнитопровод 1 с нанесенной на него вторичной обмоткой и электропроводный защитный экран 3 с выводами 4 и 5, расположенными по разные стороны вторичной обмотки. Благодаря наличию двух выводов экрана обеспечивается любое необходимое направление действия направленной селективной защиты. 4 ил.Изобретение относится к электротехнике, в частности к трансформаторам тока нулевой последовательности, предназначенным для использования в качестве датчиков направленной защиты от однофазных замыканий на землю.Цель изобретения - расширение области применения и проверки работоспособности схемы защиты,На фиг. 1 изображен предлагаемый трансформатор; на фиг. 2 - то же, вид сбоку; на фиг. 3 - электрическая схема проверки работоспособности трансформатора и схемы защиты; на фиг. 4 - схема действия направленной селективной защиты от замыкания на землю при замыканиях в различных зонах.Трансформатор тока содержит кольцевой магнитопровод 1 с нанесенной на него вторичной обмоткой 2, электропроводный защитный экран 3, размещенный в окне, внутри которого расположен кабель (не показан), причем экран 3 имеет выводы 4 и 5, расположенные по разные стороны вторичной обмотки, служащие для подключения к источнику переменного напряжения,Проверку работоспособности трансформатора можно осуществить пропуская через экран 3 переменный ток от источника 6 питания, подключенного через регулятор 7 к выводам 4 и 5 экрана (фиг.3).При нормальном функционировании трансформатора срабатывает реле 8 и подается сигнал на управление выключателем 9.В случае, если зона действия направленной селективной защиты находится за трансформатором, то со стороны вывода 4 при направлении первичного тока в кабеле (фиг.4), обозначенном двумя стрелками, то при заземлении вывода 4 экрана 3 защита реагирует на пробой в окне трансформатора, как на замыкание в зоне защиты, Путь протекания тока в этом случае показан сплошной линией. При заземлении вывода 5, расположенного оппозитно выводу 4 вторичной обмотки, ток пойдет по пути, обозначенному пунктирной линией. В результатеизменения направления первичного токаизменяется фаза вторичного тока и селек 5 тивная направленная защита не срабатывает,Заземленный экран 3 надежно защищает вторичную обмотку 2 в случае пробояизоляции кабеля в окне трансформатора.10 Выполнение электропроводного экранас дополнительным выводом дает возможность использовать его в качестве диагностической обмотки, что позволяетотказаться от специальной обмотки,15 Наличие двух выводов экрана, расположенных по разные стороны вторичной обмотки, позволяет путем заземления одногоиз них, не меняя положения трансформатора, обеспечивать любое необходимое на 20 правление действия направленнойселективной защиты.Применение экрана из металлическойсетки в трансформаторе тока нулевой последовательности с литой изоляцией позво 25 ляет обеспечить высокое качествоизоляции, поскольку компаунд легко проникает сквозь сетку, что позволяет избежатьпри заливке образования пустот и раковин. 30 Формула изобретенияТрансформатор тока нулевой последовательности, содержащий кольцевой магнитопровод с расположенной на нем вторичной обмоткой, электропроводный защитный эк ран, размещенный в окне магнитопровода иимеющий вывод, расположенный на одной из торцовых сторон вторичной обмотки, о т л ич а ю щ и й с я тем, что, с целью расширения области применения и проверки работоспо собности схемы защиты, укаэанный экранснабжен вторым выводом, расположенным на противоположной первому выводу стороне вторичной обмотки, один из выводов экрана заземлен, а оба вывода предназначены 45 для подключения к источнику переменногонапряжения,1636869Фиг.ФСоставитель И,Якимец Редактор И.Шмакова Техред М.Моргентал Корректор М,Самборская Заказ 817 Тираж 350 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
