Трансформатор

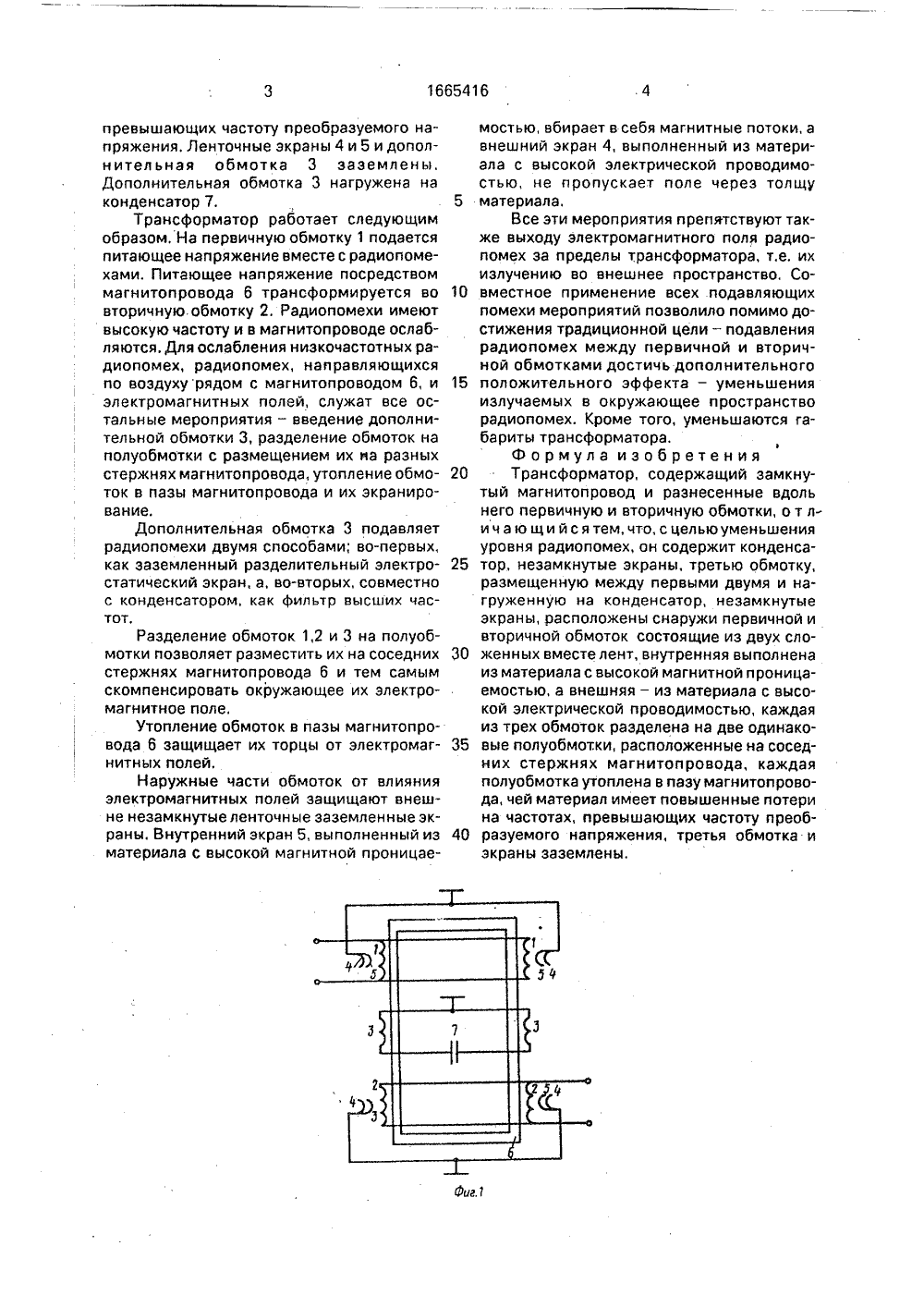

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХ 65416 А 1 РЕСПУБЛИК 9) 5 Н ЗОБРЕТЕН ЛЬСТВ РСКОМУ СВИ К(57) Изобретение относится к электротехнике и может быть использовано в качестве питающего трансформатора в аппаратуре автоматики, связи и вычислительной техни-, ки, Цель изобретения - уменьшение радиопомех, распространяющихся между обмотками и излучаемых во внешнее пространство, Трансформатор состоит из двухержневого магнитопровода 6, выполнентротехникачестве паратуры ой технименьшение уровня сположмагнитуктивно приведена схема трансформатора иг. 2 дано их кон первичную равные по- также разтки, Между полнительор содержитенную на двеная обмотка 2ные полуобмосположены д ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССРОПИСАНИЕ И(56) Патент Японии М 59 - 70622кл. Н 01 Р 27/36, 1985,Авторское свидетельство СВ 1469524, кл. Н 01 Р 27/36, 19 Изобретение относится к элке и может быть использованотрансформатора для питаниясвязи, автоматики и вычислител Цель изобрете радиопомех,На фиг.1 ния обмоток проводе; на ф исполнение. Трансформат обмотку 1, раздел луобмотки. Вторич делена надве рав обмотками 1 и 2 раного из материала с повышенными потерями на частотах, превышающих частоту полезного сигнала. Первичная 1 и вторичная 2 обмотки разнесены вдоль магнитопровода б. Между ними размещена третья обмотка 3, нагруженная на конденсатор 7. Все обмотки разделены на две полуобмотки, расположенные на разных стержнях магнитопровода б, и утоплены в его пазах. Снаружи обмотки 1 и 2 заэкранированы незамкнутыми лентами 4 и 5. Внутренняя лента 5 выполнена из материала с высокой магнитной проницаемостью, а внешняя 4 - из материала с высокой электрической проводимостью, Обмотка 3 и экраны 4 и 5 заземлены, В результате радиопомехи не только не передаются между первичной и вторичной обмотками, но и не излучаются во внешнее пространство, Кроме того, уменьшаются гбариты трансформатора. 2 ил. ная обмотка 3, полуобмотки которой расположены между полуобмотками 1 и 2, Первичная 1 и вторичная 2 полуобмотки снаружи снабжены экранами, каждый из которых состоит из двух незамкнутых сложенных вместе лент, Внешняя лента 4 выполнена из материала с высокой электрической проводимостью, а внутренняя лента 5 - из материала с высокой магнитной проницаемостью. Полуобмотки каждой обмотки расположены на соседних стержнях замкнутого магнитопровода 6 и утопленыв его пазах. Все обмотки 1,2 и 3 разнесены друг от друга вдоль стержней ма гнитоп ровода 6. Магнитопровод б выполнен иэ материала с повышенными потерями на частотах,1665416 фиг. превышающих частоту преобразуемого напряжения. Ленточные экраны 4 и 5 и дополнительная обмотка 3 заземлены, Дополнительная обмотка 3 нагружена на конденсатор 7,Трансформатор работает следующим образом. На первичную обмотку 1 подается питающее напряжение вместе с радиопомехами. Питающее напряжение посредством магнитопровода 6 трансформируется во вторичную. обмотку 2. Радиопомехи имеют высокую частоту и в магнитопроводе ослабляются, Для ослабления низкочастотных радиопомех, радиопомех, направляющихся по воздуху рядом с магнитопроводом 6, и электромагнитных полей, служат все остальные мероприятия - введение дополнительной обмотки 3, разделение обмоток на полуобмотки с размещением их иа разных стержнях магнитопровода, утопление обмоток в пазы магнитопроеода и их экранирование.Дополнительная обмотка 3 подавляет радиопомехи двумя способами; во-первых, как заземленный разделительный электростатический экран, а, во-вторых, совместно с конденсатором, как фильтр высших частот,Разделение обмоток 1,2 и 3 на полуобмотки позволяет разместить их на соседних стержнях магнитопровода 6 и тем самым скомпенсировать окружающее их электромагнитное поле.Утопление обмоток в пазы магнитопровода 6 защищает их торцы от электромагнитных полей.Наружные части обмоток от влияния электромагнитных полей защищают внешне незамкнутые ленточные заземленные экраны, Внутренний экран 5, выполненный из материала с высокой магнитной проницаемостью, вбирает в себя магнитные потоки, авнешний экран 4, выполненный из материала с высокой электрической проводимостью, не пропускает поле через толщу5 материала,Все эти мероприятия препятствуют также выходу электромагнитного поля радиопомех за пределы трансформатора, т,е, ихизлучению во внешнее пространство, Со 10 вместное применение всех подавляющихпомехи мероприятий позволило помимо достижения традиционной цели - подавлениярадиопомех между первичной и вторичной обмотками достичь дополнительного15 положительного эффекта - уменьшенияизлучаемых в окружающее пространстворадиопомех. Кроме того, уменьшаются габариты трансформатора.Формула изобретения20 Трансформатор, содержащий замкнутый магнитопроеод и разнесенные вдольнего первичную и вторичную обмотки, о т ли ч а ю щи й с ятем, что, с цельюуменьшенияуровня радиопомех, он содержит конденса 25 тор, незамкнутые экраны, третью обмотку,размещенную между первыми двумя и нагруженную на конденсатор, незамкнутыеэкраны, расположены снаружи первичной ивторичной обмоток состоящие из двух сло 30 женных вместе лент, внутренняя выполненаиз материала с высокой магнитной проницаемостью, а внешняя - из материала с высокой электрической проводимостью, каждаяиз трех обмоток разделена на две одинако 35 еые полуобмотки, расположенные на соседних стержнях магнитопровода, каждаяполуобмотка утоплена в пазу магнитопровода, чей материал имеет повышенные потерина частотах, превышающих частоту преоб 40 разуемого напряжения, третья обмотка иэкраны заземлены..Демчи зводственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 10 каз 2395НИИПИ Гос Тираж 359 Подписноерственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5
