Трансформатор

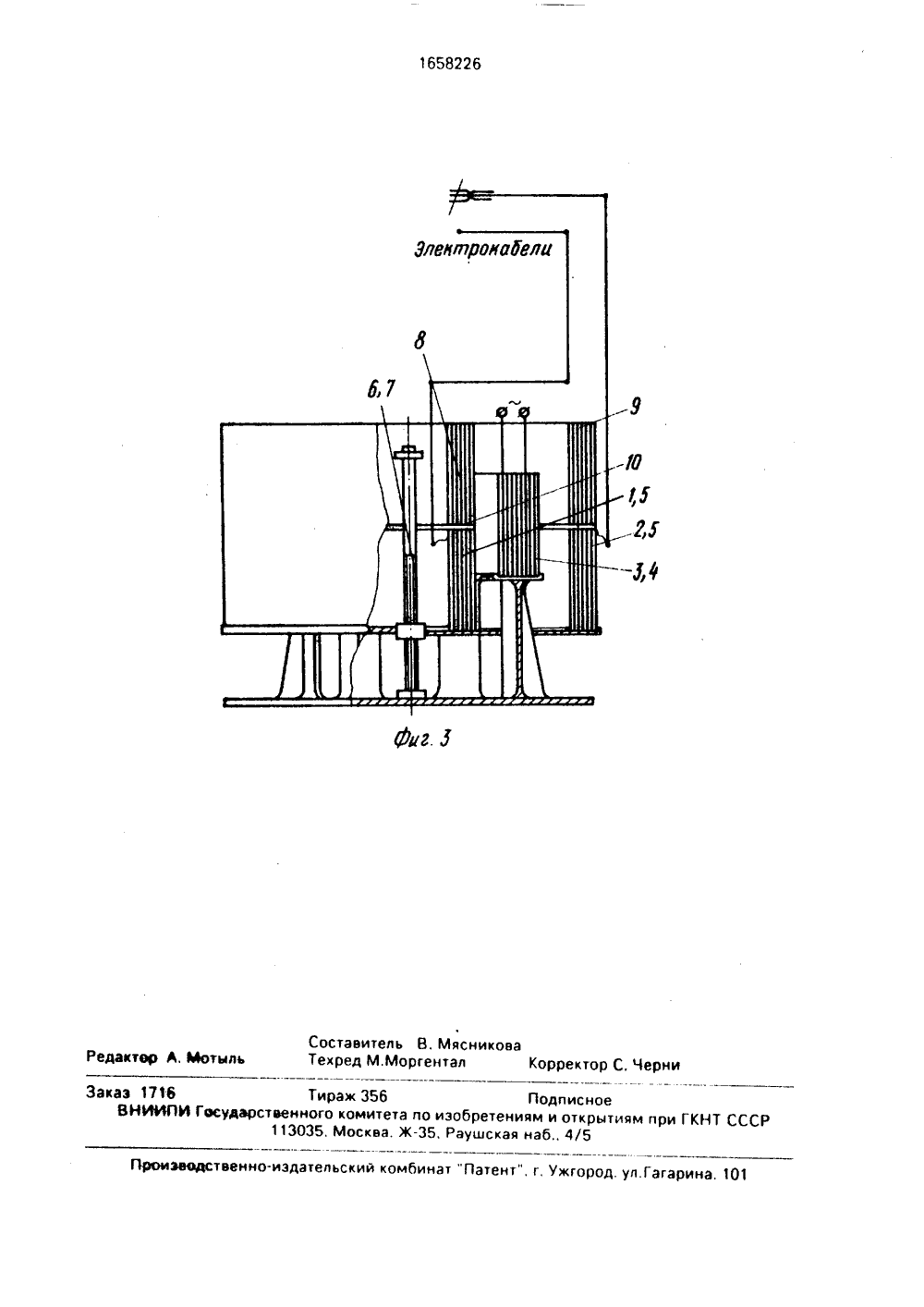

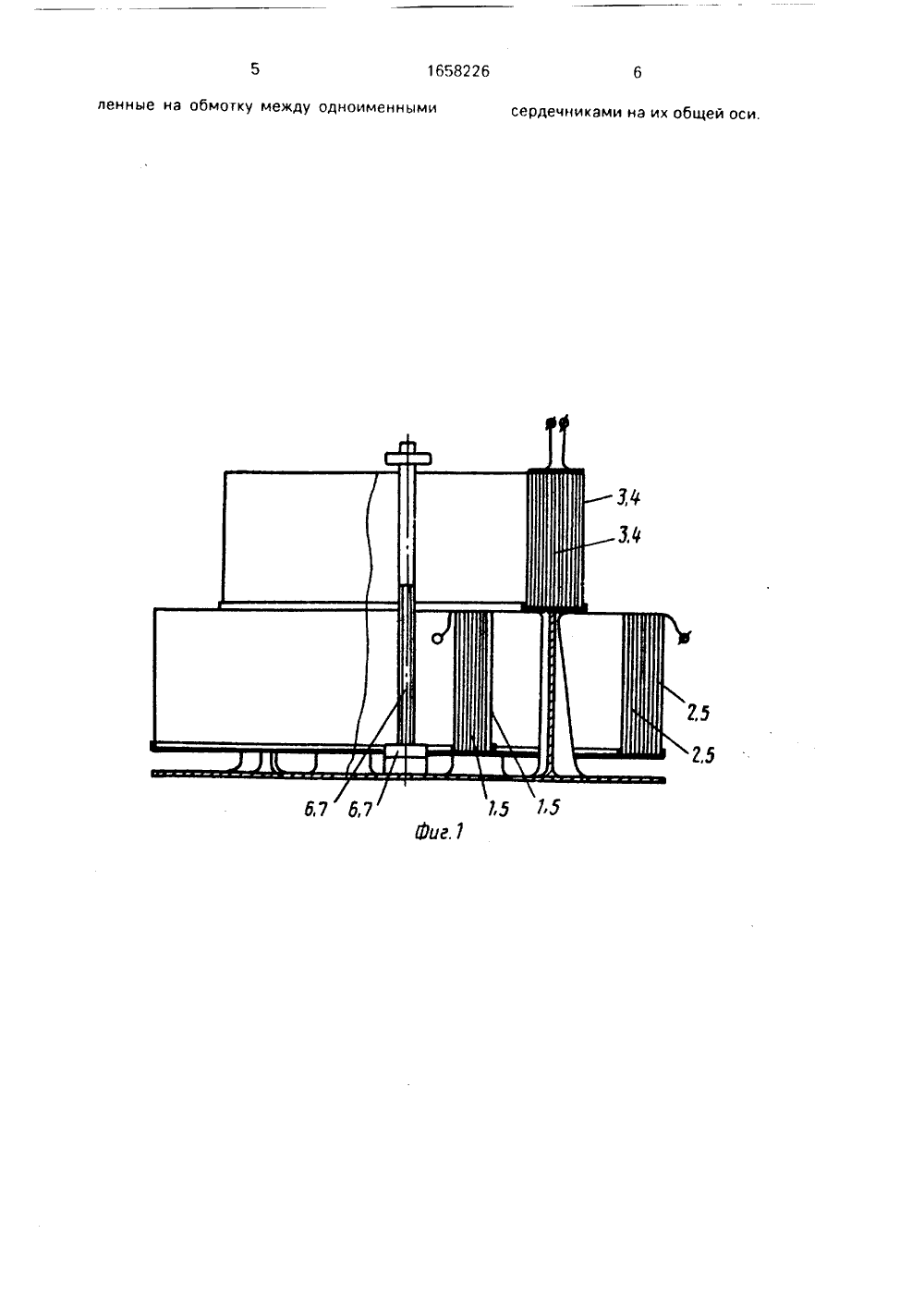

,И.Козловски льство СССР31/06, 1986,ионализатор,ится к злектротехниявляется упрощение ие массогабаритных 7 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМГ 1 РИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬС(54) ТРАНСФОРМАТО (57) Изобретение отно ке. Целью изобретени устройства и уменьше 1658226 А 1 показателей, Трансформатор состоит из внутреннего 1, наружного 2 и промежуточного 3 тороидальных сердечников, первичной 4 и вторичной рассеченной 5 обмоток, винтовой пары 6 и 7, установленной на корпусных частях, дополнительных тороидэльных сердечников - внутреннего 8 и наружного 9, колец 10 и 11 из антимагнитного материала. Благодаря наличию нескольких сердечников с обмотками, часть из которых перемещается, упрощается конструкция и уменьшаются показатели.1 з,п. ф-лы, 3 ил.Изобретение оносится к электротехнике и может быть использовано в составе источника питания сварного аппарата,Целью изобретения является упрощение устройства и уменьшение массогабаритных показателейНа фиг, изображены внутренний и наружный сердечники с вторичной рассеченной обмоткой, которые опущены в нижнее крайнее положение, общий вид; на Фиг,2 - трансформатор, который имеет дополнительные наружный и внутренний тороидальные сердечники и кольца из антил 1 агнитного материала, общий вид; на Фиг,3 - внутренний и наружный сердечники со вторичной рассеченной обмоткой, которые подняты в верхнее крайнее положениеТрансформатор состоит из внутреннего тороидального сердечника 1, наружного тороидэльно о сердечника 2, промежуточного тороидального сердечника 3, первичной обмотки 4, вторичной рассеченной обмотки 5, винтовои пары 6, 7, усгановленной на корпусных частях, дополнительные тороидальнце сердечники - внутренний 8, наружный 9, кольца из антимагнитного материала - наружное 10 и внутреннее 11,Корпусные части представляю собой диск с 1 ертикальными стойками, оканчивающимися площадками для установки тороидального сердечника 3 с первичной обмотков 4, диск с отверстиями год соответстующие упомянутые втойки с площадками, Последний дис служит для установки сердечников 1, 2 с вторичнои рассеченной обмо 1 кой 5.В центре диска со стойками закреплено гнездо для подвижного винта с рукояткой, а в центре диска с отверстиями жестко закреплена гаика винтовой пары, При необходимости винт может быть соединен с помощью червячнои передачи с электродвигателем, управляемым двумя ма, нитными пускателями, При вкл:очении одно о из них поднимаются тороидальные сердечники 1 и 2 с обмоткой 5 - сварочнци ток возрастает, при включении другого уменьшается. Дистанционное управление позволяет упростить управление регулированием сварочного тока.Работа трансформатора эаключ,".ется в следующем.При вращении винта вправо (фиг,1) по.движная часть корпуса вместе с тороидаль ными сердечниками 1 и 2 с обмоткой 5 поднимается вверх, При вращении винта вправо (Фиг.2) подвижная часть корпуса вместе с тороидальными сердечниками 1. 2, 8, 9 поднимается вверх до уровня солл 1 ещения тороидальных сердечников 1-3, при 10 15 20 25 30 40 45 50 55 этом сердечники 8, 9 оказываются выше верхней плоскости совмещения торцов сердечников 1-3. При движении в обратном направлении (вниз) сердечники 1, 2 8 и 9 опускаются, причем сердечники 8 и 9 надвигаются на промежуточнцй сердечник 3, сохраняя сечение манитопровода обмотки 4. Выводы вторичной обмотки 5 сердечников 1 и 2 соединяют со сварочными кабелями, на одном эакрепляегся держатель электродов, на цругом - зажим для присоединения к свариваемой детали,На первичную обмотку 4 промежуточного сердечника 3 подается питание, На фиг,1 изображено положение трансформатора. когда сварочный ток приближается к минимальному значению, На Фиг.2 изображено положение трансформатора, когда сварочныи ток имеет максимальное значение. Для увеличения сварочного тока из положения на фиг.1 сердечники 1 и 2 поднимают до совмещения с сердечником 3.Для уменьшения сварочного тока из положения на фиг.2 сердечники 1, 2, 8 и 9 опускают. В зависимости от имеющегося в наличии материала тороидальные сердечники 8 и 9 могут быть составлены из отдельных тороидальных сердечников, разделенных немагнитными кольцами, и состоять, например, из трех-четырех частей, Тороидальные сердечники 1, 2, 3, 8 и 9 иэгот; вливают из обыкновенной трансформаторной стали, например иэ листовой стали.Изобретение обеспечивает упрощение ус-ройства и уменыцение массогабаритных показателейФормул з изобретения 1,Трансформатор преимущественно длг, гварки, содержащий тороидальные сердечники, первичную обл 1 отку и вторичную обмотку, выполненную из двух секций, соединенных последова 1 ельно, о т л и ч а ющ и й с я тем, что, с целью упрощения устроиства и уменьшения массогабаритных показателей, тороидальные сердечники расположены коаксиально секции вторичной обмотки, размещены на внутреннем и внешнем сердечниках, первичная обмо 1 ка размещена на г,ромежуточном сердечнике, установленном с воэможностью возвратно-поступательного перемещения между внутренним и внешним сердечниками,2, Трансформатор по п.1, о т л и ч а ю - гц и й с я тем, что он имеет дополнительные наружный и внутренний тороидальные сердечники, кольца из антимагнитного материала, выполненные соответственно размерам торцов сердечников и установ 1658226ленные на обмогку между одноименными сердечниками на их общей оси.едак и ГКНТ СССР вв мбинат "Патент",здательс город, ул. Гагарина, 10 каз 1716 Тираж 356 Подписное ВНИИПИ Государственного комитета по иэобретениям и открытиям 113035, Москва, Ж, Раушская наб., 4/5
