Трансформатор напряжения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

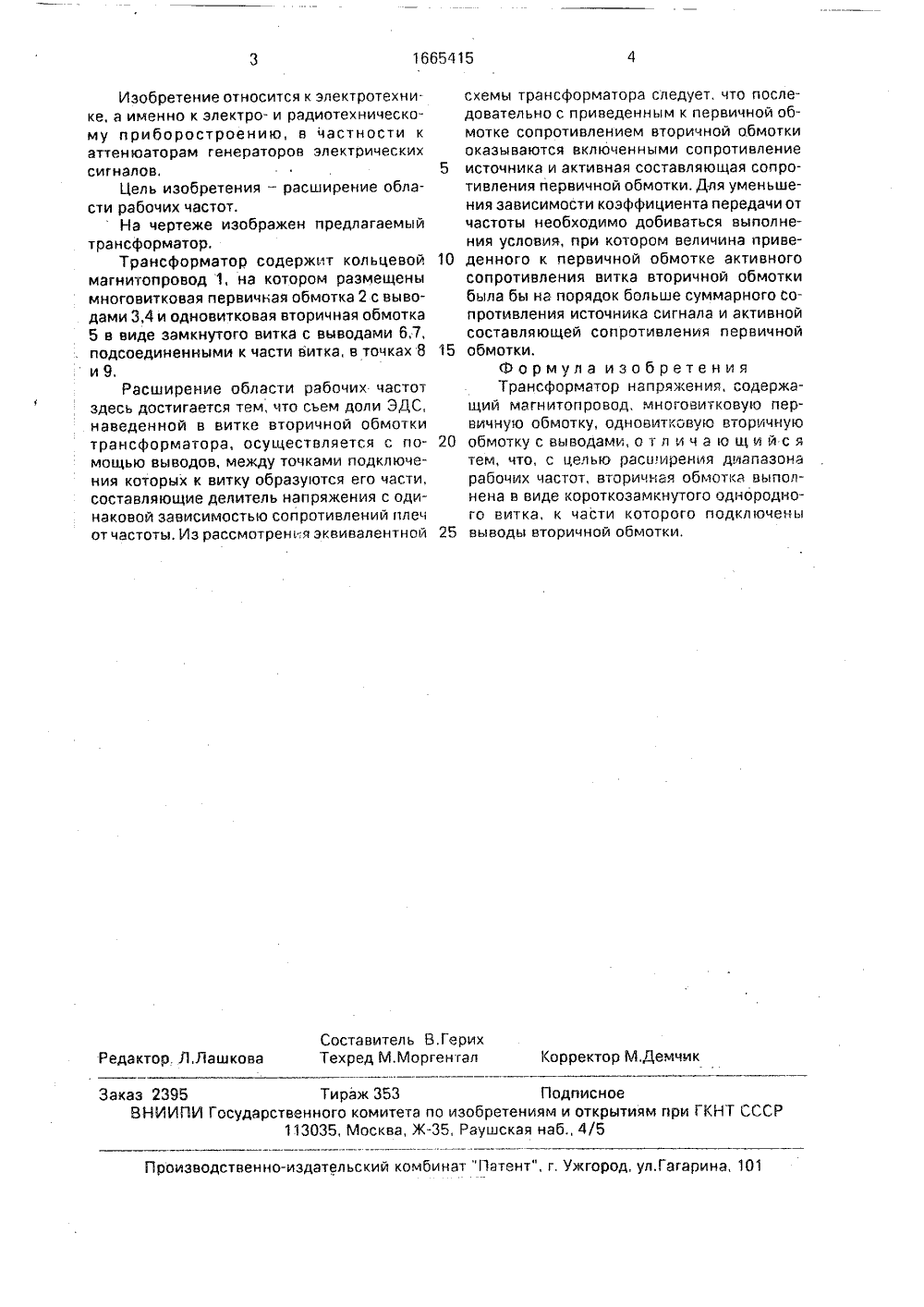

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 665415 9) 1)5 Н 01 Г 19 р рг;1 дрг; Я РЕТ ИДЕТЕЛЬСТВ АВТОРСКОМ 27ко-техн ичева при Тониверсит ий инстиком госуе .им,М,Шинкевич и В.Т,П тельство ССС19/08, 1985.тельство ССС19/08, 1975,(Я ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ И(54) ТРАНСФОРМАТОР НАПРЯЖЕНИЯ .(57) Изобретение относится к электротехнике, а именно к электро- и радиотехническому приборостроению,в частности к аттенюаторам генераторов электрических сигналов. Цель изобретения - расширение диапазона рабочих частот, Трансформатор напряжения содержит магнитопровод 1, многовитковую первичную обмотку 2 с вы.водами 3,4, вторичную обмотку 5 в виде короткозамкнутого однородного витка с выводами 6,7, присоединенными к части 8,9 укаэанного витка, 1 ил.1665415 Составитель В,ГерихТехред М,Моргентал Корректор М.Демчик Редактор. Л,Лашкова Заказ 2395 Тираж 353 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к электротехни.ке, а именно к электро- и радиотехническому приборостроению, в частности каттенюаторам генераторов электрическихсигналов, 5Цель изобретения - расширение области рабочих частот.На чертеже изображен предлагаемыйтрансформатор,Трансформатор содержит кольцевой 10магнитопровод 1, на котором размещенымноговитковая первичная обмотка 2 с выводами 3,4 и одновитковая вторичная обмотка5 в виде замкнутого витка с выводами 6,7,подсоединенными к части витка, в точках 8 15и 9.Расширение области рабочих частотздесь достигается тем, что сьем доли ЭДС,наведенной в витке вторичной обмоткитрансформатора, осуществляется с помощью выводов, между точками подключения которых к витку образуются его части,составляющие делитель напряжения с одинаковой зависимостью сопротивлений плечот частоты. Из рассмотрения эквивалентной 25 схемы трансформатора следует, что последовательно с приведенным к первичной обмотке сопротивлением вторичной обмотки оказываются включенными сопротивление источника и активная составляющая сопротивления первичной обмотки. Для уменьшения зависимости коэффициента передачи от частоты необходимо добиваться выполнения условия, при котором величина приведенного к первичной обмотке активного сопротивления витка вторичной обмотки была бы на порядок больше суммарного сопротивления источника сигнала и активной составляющей сопротивления первичной обмотки.Формула изобретения Трансформатор напряжения, содержащий магнитопровод, многовитковую первичную обмотку, одновитковую вторичную обмотку с выводами, о т л и ч а ю щ и й с я тем, что, с целью расширения диапазона рабочих частот, вторичная обмотка выполнена в виде короткозамкнутого однородного витка, к части которого подключены выводы вторичной обмотки.
СмотретьЗаявка
4724687, 31.07.1989
СИБИРСКИЙ ФИЗИКО-ТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. В. Д. КУЗНЕЦОВА ПРИ ТОМСКОМ ГОСУДАРСТВЕННОМ УНИВЕРСИТЕТЕ ИМ. В. В. КУЙБЫШЕВА
МОРДАСОВ АЛЕКСАНДР ИВАНОВИЧ, ШИНКЕВИЧ БОРИС МИРОНОВИЧ, ПОХАБОВ ВЛАДИМИР ТИХОНОВИЧ
МПК / Метки
МПК: H01F 19/08
Метки: трансформатор
Опубликовано: 23.07.1991
Код ссылки
