Патенты с меткой «сигналов»

Номер патента: 1596301

Опубликовано: 30.09.1990

Автор: Чистяков

МПК: G04F 10/04

Метки: временного, импульсных, положения, сигналов

...и втором выходах устройства 7 выделения действует уровень логического нуля, преобразователь 3 время код при этом закрыт и установлен в 1 О исходное состояние. На счетном входе счетчика 12 импульсы отсутствуют, так как муг ьтиплексор 11 закрыт, На выходе дешифратора 49 импульсы также отсутствуют, в связи с цем на выход 15 цифровой линии 9 задержки импульсныесигналы не поступают. В результате на выходе счетного триггера 10 присутствует уровень логического нуля. С выхода источника 15 опорного напряжения 20 на вторые входы компараторов 1 и 3 подается постоянное напряжение.С приходом на вход устройства импульса входного сигнала начинается работа устройства. Первым при достиже нии входным напряжением опорного уровня ц срабатывает компаратор 1...

Номер патента: 1596352

Опубликовано: 30.09.1990

Автор: Харин

МПК: G06G 7/18

Метки: разностей, сигналов

...х(с) по времени,элементы памяти 2,-2, блоки вычитания 3 - 3 и дополнительные блоки вычита ния 3; ( = 1, 2и), соединенные по приведенной схеме.Устройство работает следующим об,разом.Дискретный сигнал с квантователя 25 1 проходит через элементы памяти 2;, на выходах которых формируются прошлые значения в виде х ос)Т 3, х Ос- -2) Т 3 х (1 с-п) Т 3 Входные и выходные сигналы с элементов памяти 2,. подаются на входы уменьшаемого и вычитаемого блоков вычитания 3-3 первой строки матрицы, с выходов которых снимаются первые разности в видеДх ОсТ) = х ОсТ) - х (1 с)Т;,дх Ос)Т= хСОс) Т 3 - х Ос)Т; а х (1 с-и) Т= х Ос-и) Т- х (1 с+1) Т ). Эти разности, начиная со второгостолбца, подаются на блоки вычитания 53 второй строки и с их выходов по-...

Номер патента: 1596427

Опубликовано: 30.09.1990

Автор: Старков

МПК: H03B 19/00

Метки: сигналов, синтезатор, синусоидальных, цифровой

...между фазовыми угламиот О=О до 82= 900. Всоответствии с поступающими адресами БПП 9 в первой и третьей четвертях периода выдает на однополярный ЦАП 10 двоичные коды значений функции синус от О = 0, до 8 =- 900, а во второй и четвертой четвертях периода от 02 = 90 до 01 = 0. Таким образом за полный период на вход переключателя полярности 11 и на вход компаратора 14 с выхода ЦАП 10 поступают две однополярные полуволны функции синус. Счетный триггер 13 (фиг.2 б) связан с блоком управления 5 и изменяет свое состояние каждыс полпериода, опережая сигнал на выходе ЦАП (фиг.2 а) на время задержки этого сигнала в буферном усилителе 8, БПП 9, ЦАП30 35 40 45 50 55 ты выходных сигналов, введены компаратор,5 10 15 20 10. Сигнал с выхода счетного...

Номер патента: 1596428

Опубликовано: 30.09.1990

Автор: Шутов

МПК: H03B 19/00

Метки: гармонических, генератор, сигналов

...гармонических сигналов работает следующим образом,Импульсы с выхода ПГ 2 поступают на вход реверсивного счетчика 3, состояние которога изменяется по заднему фронту импульсов ПГ 2, и одновременна своим передним фронтом запускают одновибратар 13; Таким образом, одновибратор 13 формирует на выходе импульс с длительностью больше интервала времени, необходимого для переключения выходных сигналов РС 3, с опережением по времени момента переключения на время длительности импульсов ПГ 2. На время действия выходного импульса однавибратора 13, сигнал с его инверсного выхода запрещает прохождение импульса от ГТИ 1 через второй элемент И 9, а сигнал с выхода аднавибратора 13 разрешает прохождение тактового импульса через первый элемент И 10 и...

Номер патента: 1596429

Опубликовано: 30.09.1990

Автор: Кириллов

МПК: H03D 1/18

Метки: амплитудно-модулированных, детектор, сигналов

...сигналов содержит транзистор 1, трансформатор 2, резистор 3 смещения, блокировочный конденсатор 4, резистор 5 нагрузки и сглаживающий конденсатор 6.Детектор амплитудно-модулированных сигналов работает следующим образом.Входной сигнал поступает на первичную обмотку трансформатора 2 с коэффициентом трансформации между обмотками, равным 1, На управляющий рп-переход коллектор - база транзистора 1 подается постоянный ток смещения от источника постоянного напряжения Есм через резистор смещения 3. На оба электрода управляющего рп-перехода транзистора 1 поступают равные по величине и знаку потенциалы входного переменного по напряжению сигнала, В результате мгновенное напряжение входного сигнала на управляющем рп-переходе равно кулю, что...

Номер патента: 1596467

Опубликовано: 30.09.1990

Авторы: Милькевич, Михайлов, Поляков, Якименко

МПК: H04B 7/165

Метки: модуляции, однополосных, передачи, приема, разнесением, сигналов, фазовой, частоте

...выравнивания сигналов устраняется неидентичность информационных каналов, обусловленная как аппаратурнойреализацией блоков устройства, таки воздействием на каналы взаимно независимых и случайных во времени муль-.типликативных помех в виде паразитноймодуляции. Цепь амплитудного выравнивания сигналов обеспечивает автоматическое отслеживание изменения огибающей сигнала на несущей частоте Г+ Р по огибающей сигнала на несущейчастоте Г. Поэтому Фазовые искажения сигналов в обоих каналах носятодинаковый характер во времени и вкаждый фиксированный момент С равныпо величине, При этом устраняетсянеидентичность каналов.Сигналы с выхода канала связи 2в приемной части 3 расфильтровываются полосовыми фильтрами 20 и 21. Ха159 б 467 нижних частот...

Номер патента: 1596469

Опубликовано: 30.09.1990

Авторы: Волков, Надеев, Файзуллин, Чабдаров

МПК: H04B 15/00

Метки: помехи, произвольной, различения, сигналов, фоне

...наличии на первом входе блока Ясинхронизации инициирующего импульсапроисходит перезапуск блока 2 корреляционной обработки сигнала для обработки следующего вектора отсчетоввходного сигнала И, При этом пофронту импульса на пятом выходе блока 8 синхронизации происходит выдача импульсов с его первого выхода,Следующии цикл обработки входногосигнала 111, в блоке 2 корреляционнойобработки сигнала аналогичен описанному циклу,Работа блоков 3 -3суммированияпроисходит следующйм образом.На первый вход блока 16. синхронизации поступает импульс с соответствующего выхода блока 2 корреляционной обработки сигнала. Этот импульсразрешает прохождение импульсов тактового генератора 4 (с момента С )на первый и третий выходы блока 16синхронизации. По...

Номер патента: 1596471

Опубликовано: 30.09.1990

Автор: Лукинов

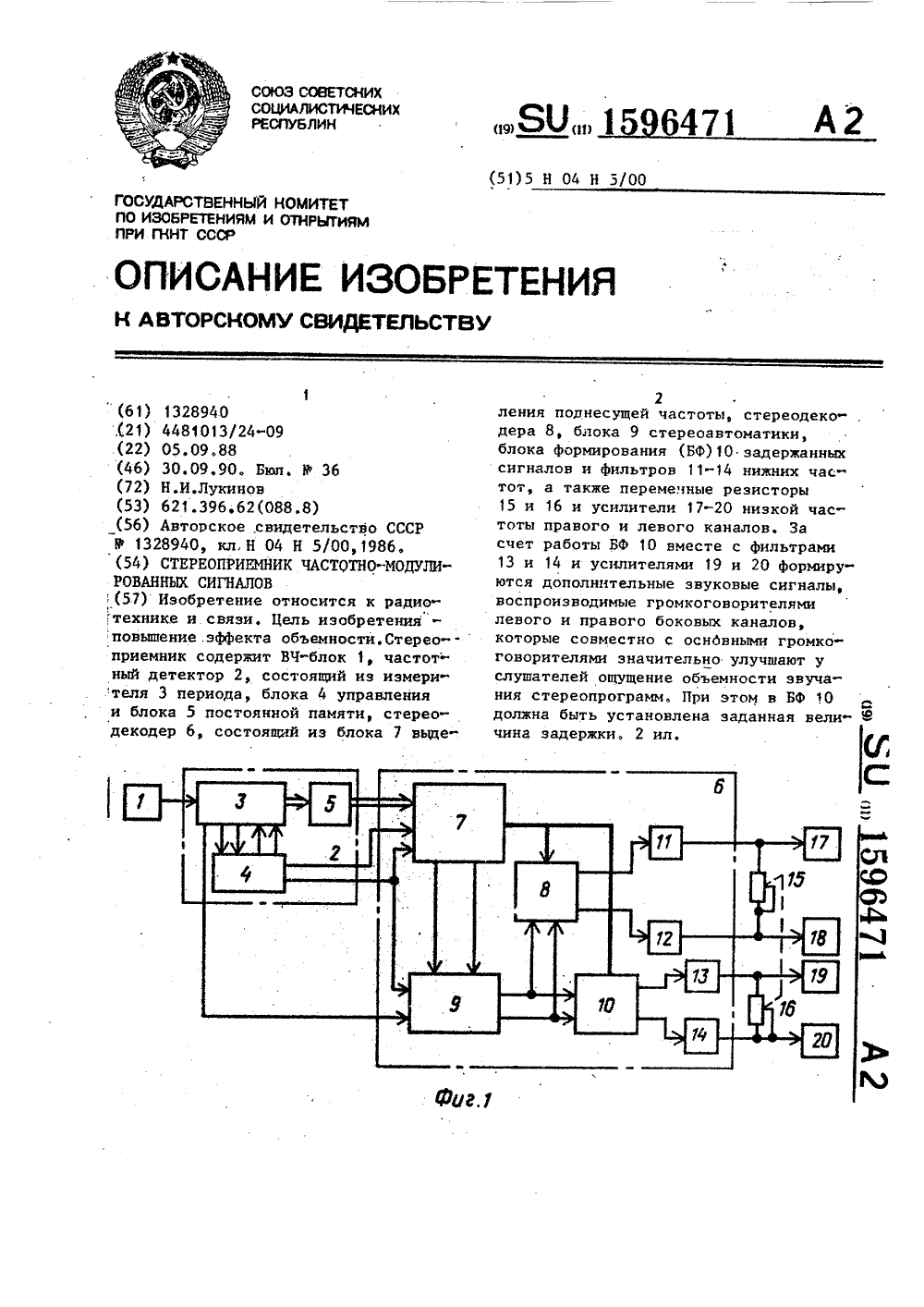

МПК: H04H 5/00

Метки: сигналов, стереоприемник, частотно-модулированных

...управляющиеимпульсы для временного разделенияполярно-модулированного стереосигналана два низкочастотных звуковых сигнала и осуществляется задержка навремя формирования этих импульсовэкстремальных значений кодов амплитудкоторые далее поступают на входы стереодетектора 8 и блока 10 формирования задержанных сигналов, В блоке 10 по спадам импульсов свторого и третьего входов срабатьвают двоичные счетчики 21 и 22, увеличи-, вая значения адресных кодов. В блоках 23 и 22, при М=О происходит считыва-. ние информации, а при 0=1 ее запись. Сигнал Ч=О соответствует разрешениюработы. Экстремальные значения кодов амплитуд с первого входа записьваются, в блоки 23 и 24 по адреСам ячеек,Формируемых двоичными счетчиками 21и 22. Перед записью...

Номер патента: 1596476

Опубликовано: 30.09.1990

Авторы: Бакулин, Журавлев, Мазаев, Терехов, Шлома

МПК: H04L 7/08

Метки: псевдослучайных«, сигналов, синхронизации

...7 увеличивается сигнал на выходе переножителя 8 и накоп,еля 9, что приводит к превыше нию порога в пороговом блоке 10 и ключ 4 размыкается. В этом случае сигнал с выхода формирователя 7 поступает непосредственно на информационный вход линии 6 задержки и совокупность этих блоков образует генератор псевдослучайной последовательности, причем задержка Формируемой ПСПсовпадает с задержкой принимаемого ПСС.Возникновение ошибки в принимаемом сигнале (при замкнутом ключе 4) приводит к уменьшению уровня сигнала на выходе формирователя 7, однако по мере накопления влияние этих ошибок все меньше сказывается на знакеэтого сигнала.Совокупность второго дополнительного перемножителя 15 и первого дополФормула изобретения25 1. Устройство...

Номер патента: 1596477

Опубликовано: 30.09.1990

Авторы: Афтаев, Бойко, Иванов, Орлов

МПК: H04L 17/16

Метки: биимпульсных, приема, сигналов

...регистра 13. Наличие сигнала на выходе элемента И 11 означает синфазную работу устройства, По этому сигналу синхронно с поступ20 Устройство для приема биимпульсных сигналов, содержащее триггер, инверсный выход которого через первый блок задержки соединен с его первым входом, второй блок задержки, первый и второй элементы И, первый и второй ждущие мультибираторы и первый регистр сдвига, о т л и ч а ю - щ е е с я тем, что, с целью повышения пропускной способности, введены первый и второй дифференцирующие блоки, третий и четвертый элементы И, второй регистр сдвига и дешифратор, причем прямой выход тригге" ра соединен с .входом второго дифференцирующего блока, первым входом первого элемента И и через второй блок задержки с его вторым...

Номер патента: 1596479

Опубликовано: 30.09.1990

Авторы: Дикарев, Трусевич, Федоров

МПК: H04L 27/156

Метки: линейной, модуляцией, приема, сигналов, частотной, широкополосных

...следующим образом.Если ложные ЛЧМ-сигналы (помехи)принимаются на первой зеркальной частоте й то в смесителях 21 они преобразуются в сигналы следующих частот; Е =Г .-Г - ): = -,)пр ьг.п гг= 2 Г,- ГТолько преобразованный ЛЧМ-сигнал (помеха) первого канала 2 на частоте Йпопадает в полосу пропускания дйя широкополосного фильтра 24 и на первый вход коррелятора 6. Амплитудный детектор 26 выделяет огибающую этого сигнала, которая поступает на первый вход элемента И 4. Элемент И 4 и коррелятор 6 не срабатывают, так как на выходе широкополосного фильтра 24 напряжение отсутствует, Поэтому ключи 23 и 5 оказываются закрытыми и ложные сигналы (помехи), принимаемые на первой зеркальной частоте Гподавляются.Если ложные ЛЧМ-сигналы (помехи)...

Номер патента: 1596480

Опубликовано: 30.09.1990

Авторы: Беркутов, Мусатов, Рубанский, Чугаева

МПК: H04L 27/14

Метки: дискретных, приема, сигналов, частотных

...помехи, сфор" мираванные в кольце обратной связи. С выхода вычитателя 18 сигнал подается на смеситель 10, где смешивается с опорным ДЧС, Формируемым в датчике 3, Результат смешивания через режекторный Фильтр 12, настроенный на.частоту свернутого полезного сигнала,подается на смеситель 11, где смешивеется с тем же опорным ДЧС, задержанным блоком 9 навремя, равное задержке сигнала в режекторном Фильтре12. На выходе смесителя 10 узкополосная помеха за счет смешивания с опорным ДЧС превращается в широкополосную(дискретно-частотную помеху (ДЧП),которая после повторного смешивания стем же опорным ДЧС в смесителе 11 возвращается к своему первоначальномувиду (т.е. опять становится узкополосной). Однако помеха на выходесмесителя 11 несколько...

Номер патента: 1596481

Опубликовано: 30.09.1990

Авторы: Леонтьев, Савватеев

МПК: H04L 27/14

Метки: приема, сигналов, частотно-манипулированных

...Этот сигнал .подвергается временной дискретизации во временном дискретизаторе 4. Проводя вычисления по (1) и (2) для ю и и получаем две пары экстраполяционных оценок следующих отсчетов сигнала. По минимальной сумме квадратов отклонений полученных оценок от реально взятых в моментлг. + ь отсчетов выносится решение о приеме посылки с частотой ш или о. Математически данные операции описываются следующими выражениями81 30 формула изобретения 45 Лазаревайнык Корректор Т.Малец Эвказ 2918 Тираж 527 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 5 15964Умножителями 7, 8, 9, 10 и сумматорами...

Номер патента: 1596482

Опубликовано: 30.09.1990

Авторы: Бакулин, Васильев, Журавлев

МПК: H04L 27/22

Метки: приема, псевдослучайных«, сигналов

...сигналов работает следующим обра зом. На входе устройства для приеме псевдослучайных сигналов имеется сигнал50 где Ф - весовой коэффициент.Во втором дополнительном перемножителе 13 выходной сигнал первого 55гребенчатого фильтра 11 перемножеется с сигналом и на его выходе выде,ляется сигнал:Ф1(С) А В(Т)соя 1 оЛ+ Я 1 х (С) М(С) Асоя (Ю С+)(при передаче "0"),где А - амплитуда входного сигнала; М(С) " псевдослучайная последовательность; МЕ(С) " меандр полутвктовой частоты; со, Ч в . соответственно частота и Фаза несущего колебания,Формирователь 5 опорной ПСП осуществляет слежение эв задержкой принимаемого сигнала и Формирует опорную ПСП, которая, перемножвясь с принимаемым сигналом, образует на выходе второго перемножителя 4 сигнал...

Номер патента: 1596492

Опубликовано: 30.09.1990

Авторы: Дубровский, Филатов

МПК: H04Q 5/16

Метки: двоичных, комбинаций, обнаружитель, сигналов

...выходах ("Не равно") первого и второго анализаторов 6 и 22 одновременно присутствуют сигналы, та с выхода элемента И-НЕ 25 поступает сигнал на второй вход четвертого элемента И 28,. который сигнализирует об отсутствии выявления блока. При этом на выходе элемента И 28 в Фазе с сигналом "Меньше или равно нулю" счетчика 7 появляется сигнал, который сбрасывает счетчики 8 и 12 и устройство переходит в режим поиска первого блока заданной двоичной комбинации.Если происхадитвыявление следуюшего блока, то на выходе второго элемента И 14 появляется сигнал, который поступает на вход счетчика 12,Счетчик 12 при обнаружении каждого блока изменяет свое состояние, а анализатор 13 сравнивает содержимое счетчика 12 с.числом блоков, поступившим из...

Номер патента: 1597557

Опубликовано: 07.10.1990

Авторы: Еремин, Михайлов, Стуков, Чепурных

МПК: G01D 9/32

Метки: регистрации, сигналов

...устройстве 5 управления каждый регистрируемый сигнал суммируется с соответствующим ему дополнительным управляющим сигналом и в таком виде подается на привод.2.Дополнительное периодическое взаимное перемещение осуществляют на частотах, величина периода которых не различима визуально на носителе изображенияТак, на носителе 3 изображения видны два графика 8 и 9, записанные при различных уровнях до полнительного управляющего сигнала. Уровень дополнительного управляющего сигнала на графике 9 выше, чем на графике:8, В связи с тем, что частота допоЛнительных сигналов с генера тора 7 является высокой, на графиках дополнительные периодические изменения регистрирующего органа 1 относительно носителя 3 изображения не просматриваются, хотя капилляр...

Номер патента: 1597705

Опубликовано: 07.10.1990

Авторы: Лаврентьев, Фокина, Хуцишвили, Чекмарев

МПК: G01N 24/08

Метки: магнетиках, сигналов, спинового, усиления, эха, ядерного

...л и ч а ю щ и й с я тем, что, с целью увеличения амплитуды сигналов спинового эха, помещают магнетик в РЧ-контур с временем радиационного затухания Т, меньшим или 20 равным интервалумежду РЧ-импульсами, причем импульсы подают с амплитудами и длительностями, обеспечивающими углы поворота О, и 6 " ядерной намагниченности, удовлетворяющие условиямй Зп2 ипс 6 О ( - + 2 Гп,нО н +2 Гп, п=О, 1, 2,6где 6 "-.угол между намагниченностьюи ее равновесным направлением в момент окончания 2-гоРЧ-импульса,при этом параметры РЧ-контура, исследуемого магнетика и РЧ-импульсов определяют по формулам где 1, - коэффициент заполнения катушки РЧ-,контура;м - ядерное гиромагнитное отнови.шение, Мрад/сА;- добротность РЧ-контура;ш, - равновесное значение ядерной...

Номер патента: 1597750

Опубликовано: 07.10.1990

Авторы: Бучма, Калынюк

МПК: G01R 19/10

Метки: амплитуд, гармоник, двух, первых, периодических, сигналов, сравнения

...коммутатора 4, а выходной сигналсинхронного выпрямителя 9 во второчполовине этого полупериода подключается к блоку 16 памяти, Такое подключение обеспечивается выходным сигналом логического элемента И 22, который вырабатывается с помощью дели 1теля 19 частоты и Т-триггера 20, причем коэффициент делителя 19 частоты25 выбирается таким образом, чтобы искточить влияние переходных процессовна запоминаемое напряжение. Одновременно второй входной сигнал Бачерез второй вход второго коммутатора 1, второй полосовой Аильтр 11и второй Аазовращатель 12 подключен к второму входу коммутатора 4.Поступающие на соответствующие входыкоммутатора 4 сигналы периодическив моменты их положительных максимумов подключаются коммутатором 4 квходу усилителя 5...

Номер патента: 1597881

Опубликовано: 07.10.1990

Авторы: Косинов, Куценко, Стахова

МПК: G06F 11/14

Метки: дискретных, сигналов

...выделитьтолько те изменения сигналов на контролируемых входах 1 с логической еди1597881 10 15 20 25 30 35 40 45 50 55 ницы в логический нуль, для которыхдлительность сигнала с уровнем логического нуля после этого изменениябудет больше с , и не фиксироватьизменения, длительность сигналов после которых меньше 1, , что позволяетповысить достоверность контроля засчет исключения ложного инвертирования группы триггеров 15 при наличииимпульсных помех. Сигналы с выходом схем 2 и 3 сравнения поступают на первые входы элементов И 8 и 9, которые при наличии на вторых входах значения логической единицы с соответствующего выхода триггера 11 пропускают сигналы об изменениях на контролируемых входах на элемент ИЛИ 10 или блокируют. При этом триггер 11...

Номер патента: 1597889

Опубликовано: 07.10.1990

Авторы: Воробьев, Крупицкий, Пелевин, Сергеенко

МПК: G06K 9/74, G06K 9/82

Метки: распознавания, сигналов

...в электрический сигнал, поступающий на (К + 1)-й вход блока 597889 62 фильтрации и усиления мощностисигнала. Таким образом, на входеблока 2 присутствует исследуемый5сигнал, задержанный на время распространения а кустичес кой волны вволноводе К-го канала (И + 1)-канального акустооптического модулятора3 света. Задержанный на величину,задаваемую вычислительным блоком 12,сигнал из К-го канала (И + 1)-канального акустооптического модулятора3 света проходит через (К + 1)-Рвход блока 2 Фильтрации и усилениямощности сигнала, в котором осуществляются выделение переменной составляющей сигнала от К го ФотоприемникаИ-канального фотоприемника 5 и усиление его по мощности, тем самым гете"20 родинный съем сигнала подается с(К + 1)-го выхода...

Номер патента: 1597890

Опубликовано: 07.10.1990

Авторы: Андрианов, Зацепина, Родионов

МПК: G08C 19/00

Метки: приема, сигналов, управляющих

...сигнала усилителем- ограничителем 9, В Формирователе 10 вырыбатываются управляющие импульсы для других узлов устройства, Колебания опорного стабильного генератора 11 подаются на счетный вход восьми- разрядного двоичного счетчика 12. На вход сброса этого счетчика поступают импульсы, сформированные в Формирователе 10. Таким образом, интервал между двумя последовательными импульсами сброса образует строб-импульс, в течение которого разряды счетчика 12 заполняются колебаниями генератора 11, и число импульсов, зафиксированное счетчиком к концу строб-импульса, зависит от его длительности, т.е. от частоты входного сигнала.11 еред передачей импульса сброс;а на счетчик 12 Формирователь 10 подает импульс записи на соответствующий вход...

Номер патента: 1597897

Опубликовано: 07.10.1990

Автор: Красилов

МПК: G10L 19/02

Метки: распознавания, речевых, сигналов

...к входу управляемого Фильтра и входом к входнымшинам 10.Устройство работает следующимобразом,Речевой сигнал с микрофона 1 пос ле однополоского амплитудного модулятора 2 поступает на вход преобразователя 3 частоты. При перестройкеуправляемого фильтра 8 посредствомизменения двоичных кодов на входециФроаналогового преобразователя 9на выходе преобразователя 3 частотывырабатывается последовательностьамплитудных значений частотных составляющих амплитудно-модулированногосигнала. Частотные составляющие с1597897 20изобретения формула Составитель В.ДобровольскийРедактор Л.Гратилло Техред М,Дидык Корректор Л.Пилипенко ПодписноеЗаказ 3057 Тираж 319 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССР 113035, Москва, Ж,...

Номер патента: 1597900

Опубликовано: 07.10.1990

Авторы: Воронов, Краюхин

МПК: G11B 5/027

Метки: записи, магнитной, носителе, сигналов, стирания

...стирающая магнитная головка1 снабжена магнитным экраном 12,обеспечивающим уменьшение влиянияпосторонных магнитных полей на катуш 50ку 8 регулируемой индуктивности, Магнитный экран 12 выполнен с отверстиями 13 по оси магнитного сердечника 9 катушки 8 регулируемой индуктивности.55 Работа предложенного устройствадля стирания сигналов на носителемагнитной записи происходит следующим образом,При любом скачке напряжения на выходах первого и второго усилителей5 и 7, возникающем, например, приих включении, рабочий зазор стирающеймагнитной головки Формирует магнитное поле, возбуждающее в катушке 8регулируемой индуктивности ЭДС, прикладываемую к входам первого и второго усилителей 5 и 7 в противофазе,что обеспечивает генерацию тока стирания,...

Номер патента: 1597901

Опубликовано: 07.10.1990

Автор: Скрипаль

МПК: G11B 20/24, G11B 5/027

Метки: аналоговых, записи, магнитной, сигналов

...и подмагничивания соединен с шинами 18 и 19 питания и подключен выходом 20 к первомувыводу стирающей магнитной головки10, подсоединенной вторым выводом кобщей шине 21, При этом общая шина21 соединена с вторым выводом воспроизводящей магнитнои головки 5 ис первым выводом первого резистора13Устройство содержит также операционный усилитель 22, соединенный выходом 21 через первый конденсатор 11и с первым выводом записывающей магнитной головки 5 и подсоединенныйнеинвертирующим входом к второму выводу первого резистора 13 и к первому выводу второго резистора 4, под-ключенного вторым выводом к выходу20 генератора 9 стирания и подмагничивания, и полевой транзистор 23. По"левой транзистор 23 подключен истокомк общей шине 21 и соединен...

Номер патента: 1597902

Опубликовано: 07.10.1990

Автор: Плетнев

МПК: G11B 5/027

Метки: аналоговых, записи, магнитной, сигналов

...устройствадля магнитной записи аналоговых сигналов происходит следующим образом,Аналоговый сигнал поступает повходной шине 2 на усилитель 1 записи,Формирующий ток аналогового сигнала,проходящий через первый резистор 3в обмотку магнитной головки 4. Крометого, синусоидальный сигнал высоко. частотного подмагничивания с выходагенератора 8 подмагничивания проходитчерез матрицу 11 резисторов и блок 7ключей на операционный усилитель 6,Формирующий ток высокочастотного подмагницивания, который в обмотке магнитной головки 4 складывается с током аналогового сигнала.Регулирование тока высокочастотного подмагничивания происходит путемавтоматического подключения (или отключения) цепочек резисторов в матрице 11 резисторов к...

Номер патента: 1597905

Опубликовано: 07.10.1990

Автор: Кот

МПК: G11B 5/09

Метки: воспроизведения, записи, информации, магнитной, носителя, сигналов, цифровой

...2 б), соответствующей экстремальным значениям воспроизведенного сигнала, исключают часть сформированного сигнала, в течение импульса замещения области выпадения (фиг. 2 д), а освободившуюся зону замещают последовательностью импульсов с удвоенной частотой следования синхроимпульсов (фиг. 2 з)Устройство, осуществляющее операции предлагаемого способа, работает следующим образом.Воспроизведенный с носителя магнитной записи и усиленный сигнал опорного канала (фиг. 2 а) с входной шины 4 поступает одновременно на первый в трет формирователи 1 - 3, с выходов которых выходные сигналы соответственно первой, второй и третьей последовательности (фиг. 26, г И в) поступают на входы формирователя 5 импульса замещения области выпадения...

Номер патента: 1598132

Опубликовано: 07.10.1990

Авторы: Пащенко, Судариков

МПК: G05B 1/01, H03K 5/04

Метки: амплитудной, аналоговых, селекции, сигналов

...инвертором 8.2 в логический "0", поступающий на входы элементов И 9 и закрывающий их. При этом на выходах элементов И 9, в частности на выходе элемента И 9.1 (фиг, 2 з) и на выходе элемента И 9;и(фиг.2 и), ,формируются уровни логического "0", поступающие на соответствующие выходные шины 25.2.25.п и на входы управления 24 ключей 6.2, , б.п, что приводит к их замыканию и поступлению сигнала У с первого вывода диода 13 (фиг2 ж) через аттенюаторы 7.2, , 7.п на выходы 23 операционных усилителей 1.2, ; 1.п, подтверждая на их выходах, в частности на выходе операционного усилителя 50 1.2 (фиг. 2 к) и усилителя 1.п (фиг. 2 л), положительное напряжение насыщения, запирающее диоды 2.2 2.п и устанавливающее на выходах пороговых элементов 3.2...

Номер патента: 1598149

Опубликовано: 07.10.1990

Авторы: Косилов, Никонов, Поденков

МПК: H03K 17/18

Метки: аналоговых, коммутатор, многоканальный, сигналов

...соединенный с входом управления дополнительного ключа 6; "26"- - выход, соединенный с входом пуска преобразования АЦП 9. Выходы "15", "16", "17", "18" блока 10 предназначены для ветвления алгоритма цикла работы коммутатора: выход "18" - для безусловного ветвления, выходы "15", "16" - для ветвления по результатам текущей проверки состояния выходов блока 37 сравнения, а выход "17" - для ветвления по результату проверки запомненного состояния выхода А=В блока 37 сравнения, При появлениилогической единицы на выходе "18" блока 10 на выходе элемента ИЛ И 35 формируется активный сигнал, который поступает на вход разрешения параллельной загрузки счетчика 11 и вызы вает тактируемую генератором 12 запись в счетчик 11 адреса перехода,...

Номер патента: 1598179

Опубликовано: 07.10.1990

Авторы: Плющев, Плющева, Уваров, Чесноков

МПК: H04B 1/64

Метки: диапазона, динамического, звуковых, преобразования, сигналов

...- коэффициент аппроксимации передаточной функции.Амплитудно-скорректированный сигнал поступает на сигнальный вход ограничителя 9, Уровень сигнала,20 соответствующего порогу ограничителя,изменяется в зависимости от уровня управляющего сигнала, пропорционального усредненному модулю квадрата огибающей шума: чем выше уровень управляюще 30 го сигнала, тем выше порог ограничения. Предельное значение порога ограничения определяется возможным максимальным уровнем шумов и составляет величину порядка минус 30 дБ относительно номинального уровня. Предельная величина порога ограничения устраняет влияние высокочастотных составляющих сигналов большого уровня на величину порога.С выхода ограничителя сигнал управления (Яу) подается на...

Номер патента: 1598186

Опубликовано: 07.10.1990

Авторы: Белов, Быстров, Иванов, Кельмишкейт, Кержанович, Орлов, Семенов

МПК: H04B 7/08

Метки: приема, сигналов, телеграфии, узкополосных, частотной

...текущего значения весового коэффициента являются величины, вычисленные для каждого символа принятого знака. Для хранения этих величин в каждом блоке 18 (19) вь 1 числения весового коэффициента имеются два узла 29 и 30 памяти, число элементов памяти в каждом из которых равно разрядности используемых знаков (числу символов в знаке - К),55Процесс заполнения каждого узла 29 (30) памяти следующий. Напряжение, полученное на выходе интегратора 23 (21), при кратковременном замыкании ключа 25 (26), которое происходит по окончании посылки по сигналу тактовой синхронизации, поступает через коммутатор 27 (28) на входсоответствующего узла 29 (30) памяти и запоминается, Этот же сигнал такто.вой синхронизации, использованный для замыкания ключа 25...
