Номер патента: 1129493

Опубликовано: 15.12.1984

Авторы: Гусев, Зубаиров, Иванов, Малешин, Торгашев

МПК: G01D 5/12

Метки: вращающегося, магнитомодуляционный, объекта, передачи, постоянного, сигналов

...каждого канала должныотделяться друг от друга экранами.При передаче измерительных сигналов с вращающихся объектов обмоткиУ 25преобразователя могут подключатьсяк измерительной аппаратуре в разныхвариантах, На фиг. 2 приведен одиниз возможных вариантов, согласно которому модуляционная обмотка 10 подключена к выходу генератора 12 токамодуляции, измерительная обмотка 9 -к входу блока 13 вторичной измерительной аппаратуры, обмотка 11 раз.магничивания - к выходу генератора14 размагничивающего тока, который 35синхронизирован от генератора 12тока модуляции.Генератор 12 тока модуляции представляет собой генератор, например,синусондального тока, значение которого в модуляционной обмотке 10может быть получено таким, чтобы довести...

Номер патента: 1129544

Опубликовано: 15.12.1984

Авторы: Кирюхин, Коновалова, Минин

МПК: G01R 23/16

Метки: анализа, сигналов, спектрального

...ИЛИ, и Кэлементов задержки, причем единичные входы триггеров объединены и являются установочным входом решающего блока, входы обострителей подключены к нулевым выходам соответствующих триггеров, первый вход К-го элемента ИЛИ (где К - номер триггера, обострителя, элемента задержки и элемента ИЛИ) является К-м информационным входом решающего блока, вход К-го элемента задержки соединен с выходом (К+1)-го обострителя, выход - с вторым входом К-го элемента ИЛИ, выход которого подключен к нулевому входу К-го триггера, выход К-входового элемента ИЛИ является выходом решающего блока, а его .входы соединены с соответствующими выходами обострителей.В предлагаемом устройстве количество цифровых сдвиговых регистров увеличено по сравнению с...

Номер патента: 1129620

Опубликовано: 15.12.1984

Авторы: Дамиров, Дамирова

МПК: G06F 17/00

Метки: измеритель, нормы, произвольной, сигналов, формы, цифровой

...шиной устройства 2 3.Недостаток устройства - низкая точность, обусловленная непосредственным влиянием инструментальных погрешностей генераторов случайных сигналов, компараторов и генератора линейно-возрастающей частоты на результат измерения.Цель изобретения - п овышение точости а Поставленная цель достигается тем, что в измеритель, содержащий генераторы случайных сигналов, генер тор тактовых импульсов, выход которого подключен к первому входу первого элемента И ивходу запуска г-го (1. = Т, р) генератора случайных сигналов, выход которого подключен к первому входу 1.-го компаратора первой группы, выход которого подключен к (+1)-му входу первого элемента И, выход которого подключен к суммирующему входу реверсивного счетчика, вторые...

Номер патента: 1129640

Опубликовано: 15.12.1984

Авторы: Оснач, Пилюгин

МПК: G08C 19/28

Метки: линиям, передачи, приема, сигналов, электропередач

...подключен к первому входу коммутирующего элемента, выход 5 которого соедивей с входом генератора импульсов, первый формирователь импульсов, первый выход которого через интегратор соединен с первым входом элемента ИЛИ, выход кото рого подключен к второму входу коммутирующего элемента, второй выход первого Формирователя импульсов подключен к второму входу элемента ИЛИ и входу второго формирователя импуль. 15 сов, выход которого соединен с вторым входом элемента И, дешифратор, выход которого подключен к входу исполнительного элемента, введены в передающем полукомплекте шувтирую щий элемент ва диоде, подключенный параллельно индуктивному элементу, в приемном полукомнлекте - управляемый Фаэовращатель, преобразователь длительность импульсов -...

Номер патента: 1129648

Опубликовано: 15.12.1984

Авторы: Сытник, Чехлай, Чуманов

МПК: G11B 5/09

Метки: воспроизведения, двухчастотных, записи, магнитной, сигналов

...18 соединен с входом запуска схемы 25 управления, выход которой соединен с входом управления установкой (в состояние, задаваемое задатчиком кода 27) счетчика 26 и с нулевым установочным входом счетного триггера 28, единичный выход которого является выходом синхроблока. Вход синхронизации синхроблока 18 соединен со счетным входом счетчика 26, выход которого подключен к счетному входу счетного триггера 28, нулевой выход которого соединен с входом сброса схемы 25 управления. Группа установочных входов счетчика 26 соединена с соответствующими выходами задатчика кода 27.Блок двухчастотного декодирования 19 (фиг. 4) содержит инвертор 29, первый, второй и третий Р-триггеры 30 - 32, а также сумматор 33 по модулю два. Вход синхронизации...

Номер патента: 1129727

Опубликовано: 15.12.1984

Авторы: Ивашев, Ицкович, Когосов

МПК: H03K 5/19

Метки: импульсных, селекции, сигналов

...выход задатчика кода соединен с входом данных реверсивного счетчика импульсов.На фиг.1 представлена функциональная схема предлагаемого устройства; на фиг, 2 и 3 " работа устройства при отсутствии и при наличии помех: а и. Ь - диаграммы напряже-, ний на входе и выходе устройства, 5 - диаграммы состояний счетчика устройства.Устройство содержит генератор 1 импульсов, первьй, второй, третий и четвертый элементы И 2-5, й 5-триг-. гер 6, реверсивный счетчик 7 импульсов, задатчик кода 8, элемент сравнения 9, дешифратор 10 нулевого кода и инвертор 11.Первый вход элемента И 2 подключен к входной шине и через инвертор 11 к первому входу элемента И 3. Первый и второй выходы генератора 1. соединены с вторыми входами соответственно элементов И 2 и...

Номер патента: 1129730

Опубликовано: 15.12.1984

Авторы: Картушин, Кононенко, Шевченко, Щеколдин

МПК: H03K 9/04

Метки: демодулятор, модуляцией, сигналов, фазово-импульсной

...тока и входом выходного каскада, дополнительно введен элемент НЕ, а в качестве блока формирования импульсов, использован элемент И-НЕ, при этом второй входтриггера соединен с шиной подачи тактовых импульсов, первый выход триггера соединен с входом элемента НЕ, второй - с входом формирователяразрядного импульса, а выход элемента НЕ.подключен к входу генератора тока,На фиг,1 приведена блок-схемамодулятора сигналов с фазово-импульсной модуляцией; на фиг.2 - временные диаграммы, поясняющие егоработу.Демодулятор сигналов с фазовоимпульсной модуляцией содержитблок формирования импульсов 1, одинвход которого соеуинен с входнойсигнальной шиной 2, другой - с шиной 3 подачи тактовых импульсов,триггер 4, первый вход которогосоединен с выходом...

Номер патента: 1130878

Опубликовано: 23.12.1984

Авторы: Биднер, Моркус, Петрикис

МПК: G06F 17/18

Метки: сигналов, случайных, характеристик, энтропийных

...шуманесут информацию не только о ви- Кде распределения вероятностей, но и о спектрально-корреляционных свойствах сигнала. а усредненный энтропийный коэффициентотражает11308 3полосовые свойства спектральной плотности мощности: он приближается к епинице при увеличении ширины полосы и соответствующем уменьшении коррелированности,случайного сигнала.Указанная цель достигается тем, что в устройство для определения энтропийных характеристик случайных сигналов, содержащее гейератор тактовых импульсов, выход которого соединен с входом счетчика числа отсчетов и с тактовым входом аналоГо-цифровогопреобразователя, информационный вход которого является информационным входом устройства, 15 выход аналого-цифрового преобразователя соединен с первый...

Номер патента: 1130881

Опубликовано: 23.12.1984

Авторы: Михайловский, Ткаченко

МПК: G06G 7/22

Метки: воспроизведения, периодических, сигналов

...цифроаналоговый преобразователь, подключенный входами к выходам регистра, а выходом - к выходу устройства, дополнительно введены преобразователь формы прямоугольных импульсов, аналого-цифровой преобразователь, блок сравнения кодов и перестраиваемый низкочастотный генератор импуль. сов, соединенный выходом со счетным входом второго счетчика, подключенного выходами к первой группе входов блока сравнения кодов, соединенного второй группой входов с выходами первого счетчика, а выходом - с входом разрешения записи регистра, подключенного информационными входами к выходам аналого-цифрового преобразователя, соединенного входом с выходом преобразователя Формы прямоугольных импульсов, подключенного входом к выходу старшего разряда первого...

Номер патента: 1130896

Опубликовано: 23.12.1984

Авторы: Дралин, Евсеев, Михайлов, Сурков, Череватова

МПК: G11B 5/09

Метки: воспроизводимых, временных, записи, интервалов, магнитной, между, носителя, пиками, сигналов, соседними

...соединены соответственно с входами делимого и делителя блока деления, введены блок инверторов, второй и третий сумматоры и четвертый блок памяти, причем выход первого элемента ИЛИ соединен с одним входом третьего элемента ИЛИ и с синхронизирующими входами третьего и четвертого блоков памяти, выход второго элемента ИЛИ соединен с синхронизирующим входом второго блока памяти и с другим входом третьего элемента ИЛИ, выходом подключенного к входу генератора тактовых импульсов, выходы второго блока памяти соединений с информационными входами третьего блока памяти, выходы блока деления через блок инверторов связаны с второй группой входов второго сумматора, который первой группой входов подключен к выходам первого блока памяти, а...

Номер патента: 1131037

Опубликовано: 23.12.1984

Авторы: Даниэлян, Диденко, Коновалов, Котрасев, Супер

МПК: H04L 27/233

Метки: когерентной, сигналов, фазоманипулированных

...предложенного устройства; на фиг, 2 - дискриминационная характеристика устройства а на фиг. 3 и 4 - временные диаграммы, поясняющие принцип работы устройства соответственно при наличии некоторого фазового рассогласования и в случае отсутствия фазовой ошибки на фиг. 3 - а, Б - сигналы на выходах фазовых детекторов 1 двух15 каналов приема при наличии фазовой ошибки приходящими и опорными сигналами на фиг, 3 в, ъ - напряжения на выходах 3 решающих блоков на фиг. Зд . е - задержанные на интервал времени20 Ф:Т+ат элементом задержки сигналы Эа 4для двух каналов приема, где Т -небольшая задержка, обеспечивающая надежное срабатывание всей схемы.Предложенное устройство для коге 25 рентной обработки фазоманипулированных сигналов содержит...

Номер патента: 1131039

Опубликовано: 23.12.1984

Авторы: Зеленин, Неверов, Устинов, Хлебутин

МПК: H04M 1/26

Метки: номера, посылки, сигналов, телефонного

...двухпроводной абонентной линии, второйпровод которой через замыкающие контакты рычажного переключателя телефонного аппарата соединен с вторымвыводом первой диагонали. диодного мос.та, первый вывод второй диагонали15которого соединен с первыми выводамишунтирующего диода, разговорного блока и первого транзисторного ключа,управляющий вход которого соединен спервым выходом блока управления, вто- рычажного переключателя телефонного20рой выход которого подключен к управ- аппарата, цепочку параллельно соеляющему входу второго транзисторного ключа, первый вывод которого сое, динен с вторым выводом второй диаго-.Устройство работает следующим обнали диодного моста, при этом первый25и второй выводы питания блока управ- В случае, когпа трубка...

Номер патента: 1132145

Опубликовано: 30.12.1984

Автор: Орещенко

МПК: G01B 7/04

Метки: датчиков, движущихся, положения, потоке, продольном, регистрации, сигналов

...движущегосягорячего проката, как правило,исполь,зуются в качестве датчиков положенияфотореле, которые под действием мощной вспьппки света (работа электросварки в зоне датчиков и т.д.) могут сработать одновременно.Целью изобретения является снижение уровня помех при регистрации ин 50формации,Поставленная цель достигается тем,что согласно способу регистрации сигналов датчиков положения движущихсяв продольном потоке изделий, заключающемуся в том, что отключают работающий датчик после завершения регистра.ции поступившего от него сигнала и 21451подключают очередной датчик, контролируют остаток пути до очередного датчика и подключают очередной датчик после приближения к нему изделия на заданное расстояние.Кроме того, контроль остатка пути...

Номер патента: 1132244

Опубликовано: 30.12.1984

Авторы: Алиев, Шекиханов

МПК: G01R 19/22

Метки: измерительный, сигналов

...усилитель 2, первый вход которого соединен с его выходом через первый конденсатор 3, а также непосредственно - с первым резистором 4, второй усилитель 5, второй резистор 6, В преобразователь дополнительно вве1132244 Через несколько циклов преобразования выходное напряжение преобразователя принимает установившееся значение, поскольку процесс измерения сходится. При преобразовании входного сигнала по уровню его среднеквадратического значения коэффициент усиления усилителя 5 устанавливается равным Кроме преобразования входногосигнала по уровню среднеквадратического значения измерительный преобразователь работает в режиме преоб разования однополярного входногосигнала по уровню среднего значения,в режиме помехоустойчивого...

Номер патента: 1132271

Опубликовано: 30.12.1984

Авторы: Свечников, Тищенко

МПК: G01V 1/02

Метки: источник, сейсмических, сигналов, электроискровой

...нем центральным и рабо.чими электродами, причем рабочие электродысоединены с центральным и установлены ра.диально в диэлектрическогл корпусена торцах котороо установлены диэлектрическиедиски, между которыми закреплены вспомо.гательные электроды, соединенные с генера. тором, в нем вспомогательные электродыустановлены не менее чем в два ряда изакреплены в диэлектрических дисках с возможностью перестановки с помощью концентрической системы отверсгий или радиальныхпазов, при этом противоположные концыцентрального и вспомогательных электродовсоединены с генератором,На фиг. 1 показан излучатель, общий вид,разрез; на фиг. 2 - вид устройства в радиальной плоскости рабочих электродов.Цилиндрический корпус 1, выполненныйиз органического стекла,...

Номер патента: 1132272

Опубликовано: 30.12.1984

Авторы: Закопайко, Тюхалов, Шестаков

МПК: G01V 1/04

Метки: источниками, невзрывными, сейсмических, сигналов

...квходу загрузки узла памяти, второй выход -к 8 входу первого триггера, третий выход -к счетному входу счетчика задержек и 8входу второго триггера, четвертый выход -,ному входу которого подключен пятый вы.ход блока управления,На фиг. 1 изображена блок. схема устройства; на фиг 2 - схема блока блокировок.Устройство включает в себя, блок 1 управце.ния, группу пневмоизлучателей 2 (ндя упро 30щения схемы показано два источника), энек..тропневмоклапацы 3, датчики 4 момента сра- .батывания, усилители-формирователи 5, бионб блокировок, на входы которого приходят,от пульта управления пять сигналов: сигнал 35загрузки 7, сицхроццзирующий импульс 8,низкочастотные счетные импульсы 9, стробирующий импульс 10, высокочастотные счетныеимпульсы 11,...

Номер патента: 1132291

Опубликовано: 30.12.1984

Авторы: Грамотеев, Грехова, Речкина

МПК: G06F 11/14

Метки: неисправности, регистрации, сигналов

...триггера, выход формирователя импульсов соединен с вторым входом первого элемента И, введены второй счетчик, второй элемент задержки, элемент ИЛИ, третий и четвертый элементы И и блок регистров, причем информационные входы устройства соединены С входами элемента ИЛИ, выход которого соединен с вторым входом второго элемента И, выход второго элемента И соединен с 5 -входом второго триггера, выход которого соединен с первым входом третьего элемента И и счетным входом первого счетчика, выход блока выделения последнего импульса пачки соединен с вторым входом третьего элемента И и первым входом четвертого элемента И, выход которого соединен со счетным входом второго счетчика, выход третьего элемента И соединен с, синхровходом блока регистров...

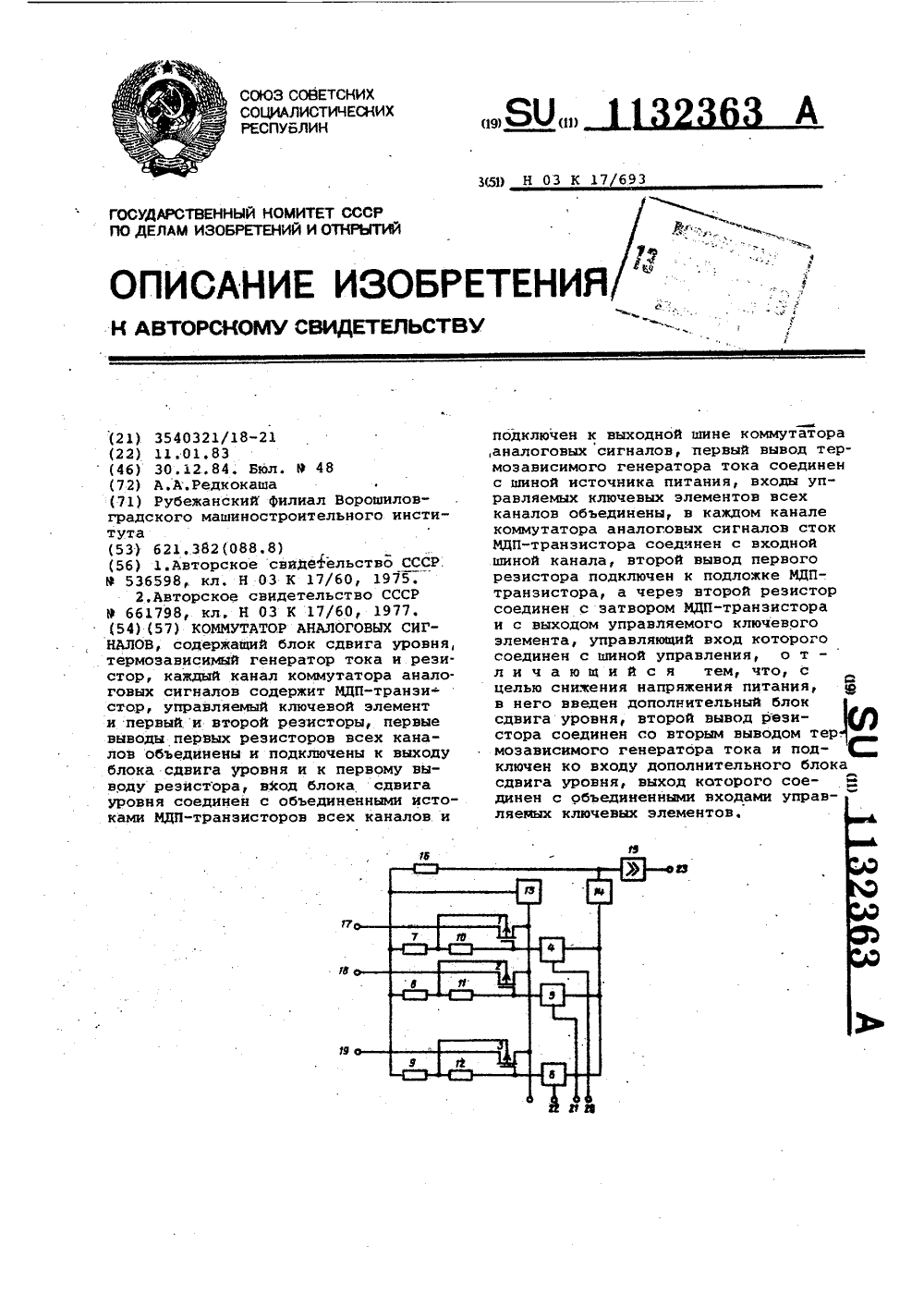

Номер патента: 1132363

Опубликовано: 30.12.1984

Автор: Редкокаша

МПК: H03K 17/693

Метки: аналоговых, коммутатор, сигналов

...генератор тока и резистор, каждый канал коммутатора аналоговых сигналов содержитМДП-транзистор, управляемый ключевой элемент и первый и второй резисторы, первые выводы первых резисторов всех каналов объединены иподключены к выходу блока сдвигауровня и к первому выводу резистора, .увход блока сдвига уровня соединен с объединенными истоками МДЛ-транзисторов всех каналов и подключен к вы 1 ходной шине коммутатора аналоговых сигналов, первый вывод термоэависимого генератора тока соединен с шиной йсточника питания, входы управляемыхключевых элементов всех каналов объе динены, в каждом канале коммутатора аналоговых сигналов сток МДП-транзистора соединен с входной шиной канала, второй вывод первого резистора подключен к подложке...

Номер патента: 1133569

Опубликовано: 07.01.1985

Авторы: Асан-Джалалов, Гинзбург, Переплетчиков, Шагинян

МПК: G01V 1/047

Метки: вибрационного, действия, источник, сейсмических, сигналов

...плиты, которая в описываемом источнике состоит из двух лыж. Здесь пневмоопоры расставлены не по узким сторонам прямоугольных лыж, а значительно сдвинуты к центрам, что обеспечивает большую жесткость опорной плиты. Однако полностью избежать хлопания и здесь не удается, что отрицательно влияет на сейсмическую эффективность источника. Целью изобретения является повышение сейсмической эффективности путем обеспечения наибольшей жесткости заданной опорной плиты за счет оптимальной расстановки пневмоопор.Поставленная цель достигается тем, что в источнике сейсмических сигналов вибрационного действия, содержащем транспортное средство, раму с возбудителем вибраций, опорную плиту и связывающий раму с опорной плитой узел виброизоляции, включающий...

Номер патента: 1133598

Опубликовано: 07.01.1985

Авторы: Заболотский, Легомина, Швецов

МПК: G06G 7/12

Метки: вычислительное, первичной, сигналов

...генератор 9 и выставляющие в исходное состояние счетчик 10 и триггеры 12. По этим импульсам генератор 9 вырабатывает в каждом такте линейно возрастающее ,напряжение, поступающее на вторые входы сумматоров 3. В счетчик 10 записывается "1", Триггеры 12 устанавливаются в "0". Сигналы с инверсных. выходов триггеров 12, сОответствующие логической единице, поступают на управляющие входы блоков 13 ключей, которые открываются, и единица с выхода счетчика 10 записывается во все цифровые индикаторы 14.На первые входы сумматоров 1 подаются сигналы, подлежащие ранжировке. На вторые входы сумматоров 1 поступают сигналы с инвертора 6. Суммарные сигналы с выхода сумматоров 1 поступают на входы релейных элементов 2 и на входы детекторов 11 нуля.Релейные...

Номер патента: 1133607

Опубликовано: 07.01.1985

Авторы: Гольденберг, Губанова, Матюшкин, Поляк

МПК: G08C 15/02

Метки: передачи, разделением, сигналов, частотным

...третьего сумматора,Это позволяет упростить реализацию устройства, поскольку все фильтры,оказываются совершенно идентичными,и указанное вьппе включение преобразователей Гильберта позволяет построитьвсе блоки на всех уровнях по совершенно одинаковой схеме.Это преимущество является решающим при реализации устройства в виде специализированной БИС. Кроме того, резко уменьшаются собственныешумы устройства, поскольку преобразователь Гильберта представляет собойнерекурсивный цифровой фильтр с малым уровнем собственных шумов, а диагональное включение преобразователейГильберта дает возможность не усиливать шумы предыдущих каскадов, чтои приводит к уменьшению собственныхшумов всего устройства.На фиг. 1 показана схема устройства для...

Номер патента: 1133679

Опубликовано: 07.01.1985

Авторы: Москалев, Попик, Прусс, Сухомлин

МПК: H03K 7/08, H04B 14/04

Метки: передачи, приема, сигналов

...входы первого и второго блоков сравнения объе.динены и являются низкочастотным входом, вторые входы блоков сравнения 55также объединены и соединены с выходом цифроаналогового преобразователя,а на приемной стороне - цифроаналоговый преобразователь, а также последовательно соединенные компаратор,Формирователь импульсов, счетчик и запоминающий блок, причем к второмувходу счетчика подключен выход опорного генератора, на передающей стороне введены последовательно соединенные блок нелинейного преобразованиякодов, компаратор и триггер, причемвыходы реверсивного счетчика такжеподключены к соответствующим входамблока нелинейного преобразования кодов,другие входы которого являются управляющими входами, выходы счетчика подключены к другим входам...

Номер патента: 1133683

Опубликовано: 07.01.1985

Авторы: Марченко, Сарьян

МПК: H04L 27/22

Метки: модуляцией, приема, сигналов, уровневой, фазовой

...возникновении инверсии спектра сигнала, т.е. при переходе верхних составляющих его спектра в область нижних частоти наоборот, после дифференциального декодирования не менее одной цифровой последовательности задерТживают на Величину, кратную Т = -- , где Т - длительность элементарной посыл"ки цифровой последовательности, ш - кратность фазовой модуляции, причем И=2.Устройство работает следующим образом.На вход устройства с канала связи поступает сигнал с четырехуровневой фазовой модуляцией, который одновременно подается на два фазовых детектора 1 и 2. Для осуществления процесса детектирования на другие входы фазовых детекторов 1 и 2.подают опорные сигналы Б и Н 0 д . На выходах фазовых детекторов 1 и 2 получают соответственно две...

Номер патента: 1133695

Опубликовано: 07.01.1985

Авторы: Быховский, Елисеев, Тимофеев

МПК: H04N 9/12

Метки: sekam, импульсных, модуляцией, подавления, помех, приеме, сигналов, системе, телевизионных, частотной

...нижних частот и другим входом второго коммутатора соответственно.На фиг.1 представлена структурная электрическая схема предложенного З 0 устройства подавления импульсных помех при приеме телевизионных сигналов по системе СЕКАМ с частотной модуляцией; на фиг,2 - структурная электрическая схема блоков формирования замещающего сигнала.Устройство подавления импульсныхпомех при приеме телевизионных сигналов по системе СЕКАМ с частотной модуляцией содержит усилитель 1 промежуточной частоты, частотный демодулятор 2, обнаружитель 3 импульснойпомехи, трехвходовой сумматор 4, первый коммутатор 5, первый элемент 6задержки, первый блок 7 формирования замещающего сигнала, второй блок8 формирования замещающего сигнала,третий блок 9 формирования...

Номер патента: 1133697

Опубликовано: 07.01.1985

Авторы: Васюков, Силков

МПК: H04Q 3/04

Метки: двухчастотный, приемник, сигналов, тональных

...блока, основные выходы первого и второго 2 -триггеровсоединены с первыми входами первогои второго элементов И соответственно, инверсный выход первого З -триггера соединен с вторым входом второгоэлемента И, а инверсный выход второго-триггера соединен с вторым входом первого элемента И, инверсный выход которого соединен с входом "Сброс" первого двоичного счетчика, выход которого соединен с первым входом элемента ИЛИ, выход которого соединен с вторыми входами первого и второго исполнительных блоков, инверс.ный выход второго элемента И соединен с входом "Сброс" второго двоичного 1 О счетчика, выход которого соединен с вторым входом элемента ИЛИ, второй выход блока задержки соединен с третьим входом первого исполнительного блока....

Номер патента: 1134918

Опубликовано: 15.01.1985

Автор: Венскаускас

МПК: G01R 29/08

Метки: параметров, поляризационно, разнесенных, сигналов

...нижних частот, при этом разностный выходсуммарно-разностного блока подключенк вторым входам первого и второгоперемножителей и измерителя атношений, а второй вход третьего перемножителя соединен с выходом управляемо.го генератора.На чертеже представлена структурная электрическая схема устройствадля измерения параметров поляризацианна-разнесенных сигналов,Устройство для измерения параметров паляризационно-разнесенных сигналов содержит блок 1 поляризационнога разделения входных сигналов,измеритель 2 отношений, блок 3 коммутации, индикатор 4, управляемыйгенератор 5, первый перемножитель 6,первый фильтр 7 нижних частот, фазовращатель 8, второй перемножитель 9,второй фильтр 10 нижних частот, управляемый аттенюатор 11,...

Номер патента: 1135016

Опубликовано: 15.01.1985

Авторы: Блох, Толубеев

МПК: H04Q 3/04

Метки: анализатор, зуммерных, сигналов

...соединенные второй 20блок памяти и блок сброса 1 2 1,Однако данный анализатор зуммерных сигналов также затрачивает большое время на анализ сигналов с различными временными параметрами, 25Цель изобретения - сокращениевремени анализа.Цель достигается тем, что в анализатор зуммерных сигналов, содержащий входной блок, выход которого З 0соединен с первым входом первого бло"ка памяти, последовательно соединенные счетчик и дешифратор и последовательно соединенные второй блок памяти и блок сброса, введены первыйи второй управляемые генераторы к 1 пульсов, элемент И и четыре регистра, выходы которых соединены,с соответствующими первыми входами второгоблока памяти, сбросовый вход которого 40соединен со сбросовыми входами реги"стров, выходом...

Номер патента: 1135017

Опубликовано: 15.01.1985

Авторы: Жуков, Румитис

МПК: H04Q 3/04

Метки: анализа, сигналов

...устройства.Цель достигается тем, что в устройство анализа сигналов, содержащее первый селектор, исполнительный блок и последовательно соединенные блок согласования, формирователь импульсов и второй селектор, введены последовательно соединенные КЗ-триг" гер и формирователь фронтов, выход которого подключен к входу первого селектора, выходы которого подключены к соответствувщим внодам исполнительного блока, выходы второго селектора подключены к соответствующийвходам КБ-триггера.На фиг, 1 представлена структурная электрическая схема предложенного устройства; на фиг. 2 - эпюрынапряжений, поясняющие его работу.Устройство анализа сигналов содержит блок 1 согласования, формирователь 2 импульсов, первый селектор3, КЯ-триггер 4,...

Номер патента: 1136090

Опубликовано: 23.01.1985

Авторы: Ежов, Михайленко, Тюхалов, Ушканов

МПК: G01V 1/04

Метки: акваторий, источник, пневматический, сейсмических, сигналов

...различны, то всегдасуществует (при наличии в источнике давления) сила прижатия цилиндра 5 к основанию 1 О16, М моменту остановки цилиндра 5 на основании 16 объем канала 8 заполняется сжатымвоздухом до исходного рабочего давления, истакан 10 под действием 1 тружины 13 подни.-,мается вверх до упора в штуцер 14, боковой 15канал 6 перекрывается, а дополнительный канал 7 совпадает с отверстиями 11 на поршне,и сжатый воздух быстро заполняет рабочуюкамеру 24. После заполнения рабочей камерыдо исходного рабочего давления источникготов к работе.На соленоид 17 через электроввод 18 пода-ется электрический импульс, и тарель 19 сшариком 20 притягивается к соленоиду 17, асжатый воздух из основного канала 8 резко перемещается в отверстие 21 и...

Номер патента: 1136181

Опубликовано: 23.01.1985

Автор: Устенко

МПК: G06F 17/14

Метки: ортогонального, преобразования, сигналов, фурье-чебышеву, цифровых

...адреса и выходу (Р+1)-го разряда счетчика второго .блока вычисления адреса, выходы (Р+1)- го разряда счетчиков первого и второго блоков вычисления адреса подключены к входам разрешения считывания 3соответственно третьего и второго блоков памяти, а выход третьего элемента И первого и выход второго элемента И второго блоков вычисления адреса подключены к входам разрешения считывания соответственно первого и четвертого блоков памяти, выход первого элемента И первого блока вычисления адреса подключен к входу элемента задержки блока формирования управляющих импульсов, выход генератора тактовых импульсов которого подключен к счетному входу счетчика первого блока вычисления адреса, выход (Р+1)-го разряда счетчика котороЭ 1136181 бго...
