Генератор гармонических сигналов

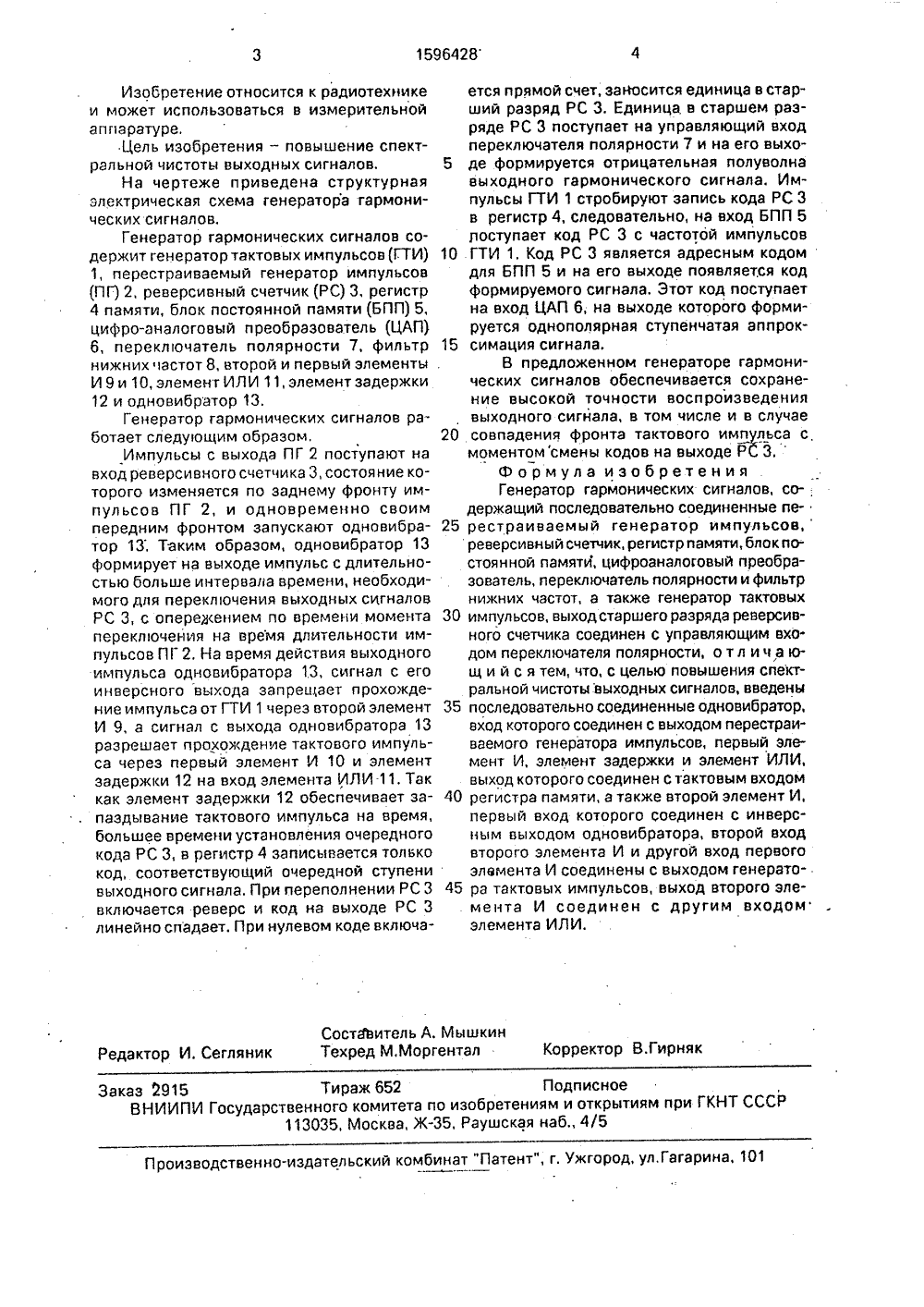

(19) (11) 51)5 Н 03 В П ИЕ ИЗО ЕНИ К АВТОРСКО ВИДЕТЕЛЬСТВ ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР(71) Куйбышевский политехнический институт им. В.В,Куйбышева(56) Авторское свидетельство СССР М 813677, кл. Н 03 В 19/00, 07.06,79.Авторское свидетельство СССР йг 1160522, кл. Н 03 В 19/00, 17.03.84.(54) ГЕНЕРАТОР ГАРМОНИЧЕСКИХ СИГНАЛОВ(57) Изобретение относится к радиотехнике и может быть использовано в измерительной аппаратуре. Цель изобретения -повышение спектральной чистоты выходных . сигналов. Генератор содержит генератор 1 тактовых импульсов, перестраиваемый генератор 2 импульсов, реверсивный счетчик (РС) 3, регистр 4 памяти, блок 5 постоянной памяти, ЦАП 6, переключатель 7 полярности, фильтр нижних частот(ФНЧ) 8, элементы И 9 и 10, элемент ИЛИ 11, элемент 12 задержки и одновибратор 13. Цель достигается за счет того, что в случае появления тактовых импульсов до переключения выходного кода РС 3 происходит их задержка на время, достаточное для установления выходного кода РС 3, в остальное время обеспечивается их прямое прохождение на тактовый вход регистра 4. При этом исключается возможность записи в регистр 4 случайных кодов, а следовательно, и появление выбросов в выходном сигнале генератора. Я 1 ил.1596428 Составитель А. МышкинТехред М,Моргентал Корректор В,Гирняк Редактор И, Сегляник Заказ 2915 Тираж 652 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к радиотехнике и может использоваться в измерительной аппаратуре,Цель изобретения - повышение спектральной чистоты выходных сигналов,На чертеже приведена структурная электрическая схема генератора гармонических сигналов.Генератор гармонических сигналов содержит генератор тактовых импульсов (ГТИ) 1, перестраиваемый генератор импульсов ПГ) 2, реверсивный счетчик (РС) 3, регистр 4 памяти, блок постоянной памяти (БПП) 5, цифра-аналоговый преобразователь (ЦАП) 6, переклочатель полярности 7, фильтр нижних частот 8, второй и первый элементы И 9 и 10, элемент ИЛИ 11, элемент задержки 12 и однавибратор 13.Генератор гармонических сигналов работает следующим образом,Импульсы с выхода ПГ 2 поступают на вход реверсивного счетчика 3, состояние которога изменяется по заднему фронту импульсов ПГ 2, и одновременна своим передним фронтом запускают одновибратар 13; Таким образом, одновибратор 13 формирует на выходе импульс с длительностью больше интервала времени, необходимого для переключения выходных сигналов РС 3, с опережением по времени момента переключения на время длительности импульсов ПГ 2. На время действия выходного импульса однавибратора 13, сигнал с его инверсного выхода запрещает прохождение импульса от ГТИ 1 через второй элемент И 9, а сигнал с выхода аднавибратора 13 разрешает прохождение тактового импульса через первый элемент И 10 и элемент задержки 12 на вход элемента ИЛИ 11, Так как элемент задержки 12 обеспечивает запаздывание тактового импульса на время, большее времени установления очередного кода РС 3, в регистр 4 записывается только код, соответствующий очередной ступени выходного сигнала. При переполнении РС 3 включается реверс и код на выходе РС 3 линейно спадает. При нулевом коде включается прямой счет, заносится единица в старший разряд РС 3. Единица в старшем разряде РС 3 поступает на управляющий вход переключателя полярности 7 и на его выхо де формируется отрицательная полуволнавыходного гармонического сигнала. Импульсы ГТИ 1 стробируют запись кода РС 3 в регистр 4, следовательно, на вход БПП 5 поступает код РС 3 с частотой импульсов 10 ГТИ 1. Код РС 3 является адресным кодомдля БПП 5 и на его выходе появляется код формируемого сигнала. Этот код поступает на вход ЦАП 6, на выходе которого формируется аднополярная ступенчатая аппрок симация сигнала.В предложенном генераторе гармонических сигналов обеспечивается сохранение высокой точности воспроизведения выходного сигнала, в том числе и в случае 20 совпадения фронта тактового импульса смоментомсмены кодов на выходе РС 3.Формула изобретения Генератор гармонических сигналов, содержащий последовательно соединенные пе рестраиваемый генератор импульсов,реве рсивны й счетчик, регистр памяти, блок постоянной памяти, цифроаналоговый преобразователь, переключатель полярности и фильтр нижних частот, а также генератор тактовых 30 импульсов, выходстаршего разряда реверсивного счетчика соединен с управляющим входом переключателя полярности, о тл ич а ющ и й с я тем, что, с целью повышения спектральной чистоты выходных сигналов, введены 35 последовательно соединенные одновибратор,вход которого соединен с выходом перестраиваемого генератора импульсов, первый элемент И, элемент задержки и элемент ИЛИ, выход которого соединен с тактовым входом 40 регистра памяти, а также второй элемент И,первый вход которого соединен с инверсным выходом одновибратора, второй вход второго элемента И и другой вход первого элвмента И соединены с выходом генерато ра тактовых импульсов, выход второго элемента И соединен с другим входам элемента ИЛИ.
