Цифровой синтезатор синусоидальных сигналов

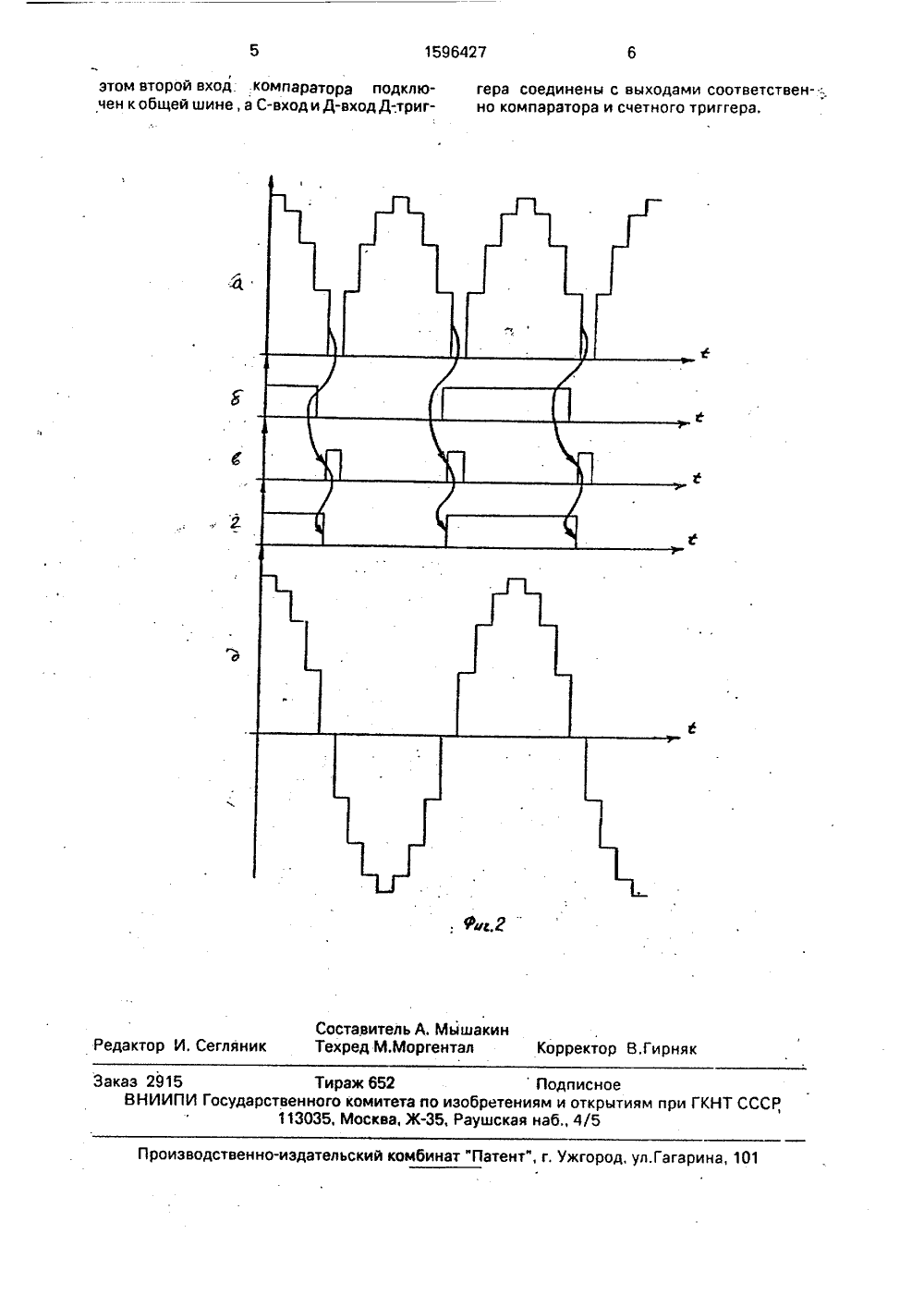

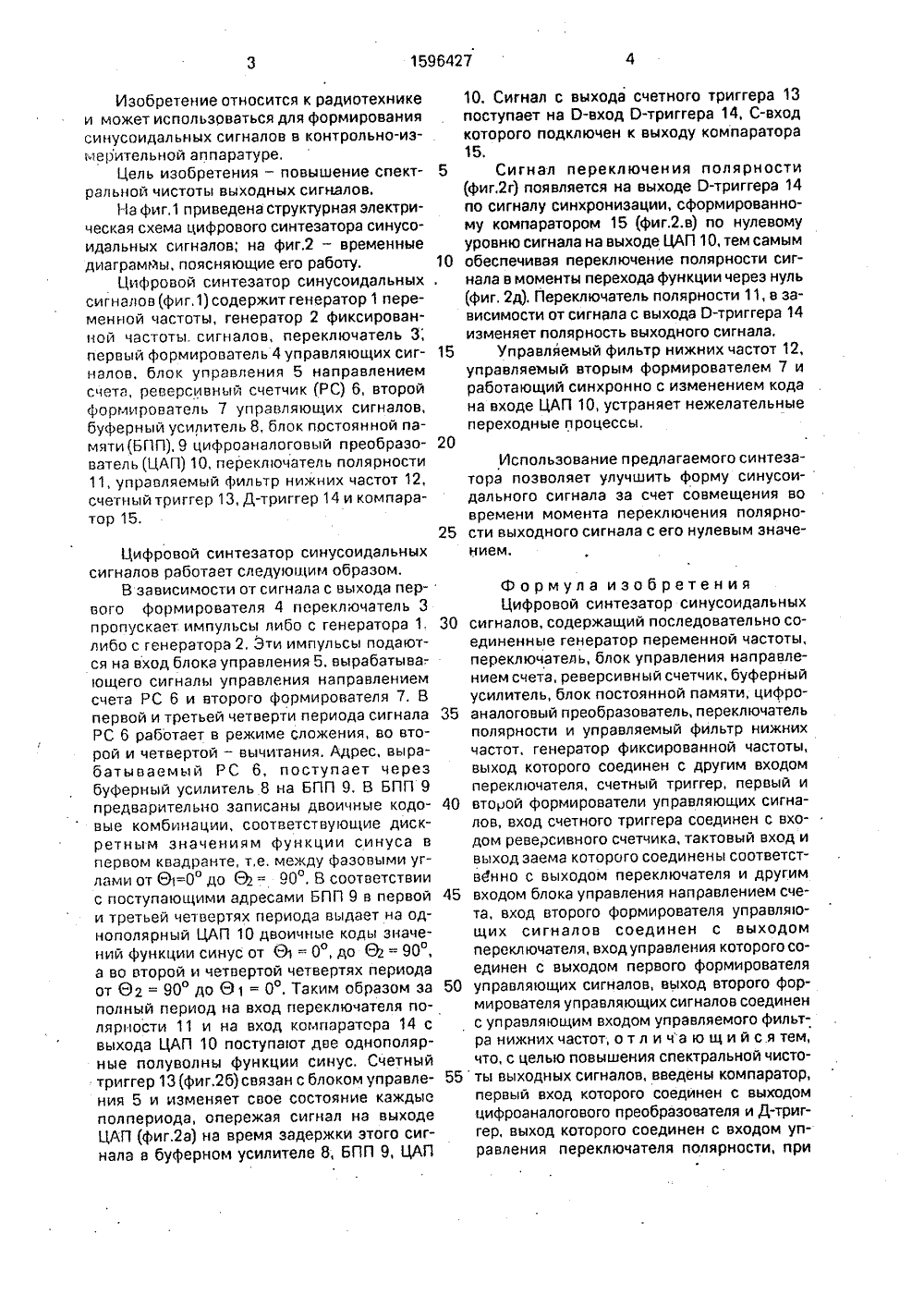

(5 03 В 19/00 ИЕ ИЗОБРЕТЕНИ ОП ОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) ЦИФРОВОЙ СИНТЕЗАТОР СИНУСОИДАЛЬНЫХ СИГНАЛОВ(57) Изобретение относится к радиотехникеи м,б. использовано в контрольно-измерительной аппаратуре. Цель изобретения - повышение спектральной чистоты выходныхсигналов. Цифоовой синтезатор содержит генератор 1 переменной частоты, генератор 2 фиксированной частоты, переключатель 3, формирователи 4 и 7, блок 5 управления направлением счета, реверсивный счетчик 6, буферный усилитель 8, блок 9 постоянной памяти, цифроаналоговый преобразователь 10, переключатель 11 полярности, управляемый фильтр 12 нижних частот, счетный триггер 13. Для достижения цели введены Д-триггер 14 и компаратор 15, позволяющие совместить во времени момент переключения полярности выходного сигнала с нулевым значением выходного сигнала цифроаналогового преобразователя 10 и тем самым улучшить форму выходного синусоидального сигнала, 2 ил.Изобретение относится к радиотехнике и может использрваться для формирования синусоидальных сигналов в контрольно-измерительной аппаратуре,Цель изобретения - повышение спектральной чистоты выходных сигналов.На фиг.1 приведена структурная электрическая схема цифрового синтезатора синусоидальных сигналов; на фиг.2 - временные диаграммы, поясняющие его работу,Цифровой синтезатор синусоидальных сигналов (фиг,1) содержит генератор 1 переменной частоты, генератор 2 фиксированной частоты. сигналов, переключатель 3; первый формирователь 4 управляющих сигналов, блок управления 5 направлением счета, реверсивный счетчик (РС) 6, второй формирователь 7 управляющих сигналов, буферный усилитель 8, блок постоянной памяти(БПП), 9 цифроаналоговый преобразователь (ЦАП) 10, переключатель полярности 11, управляемый фильтр нижних частот 12, счетный триггер 13, Д-триггер 14 и компаратор 15. Цифровой синтезатор синусоидальных сигналов работает следующим образом,В зависимости от сигнала с выхода первого формирователя 4 переключатель 3 пропускает импульсы либо с генератора 1. либо с генератора 2, Эти импульсы подаются на вход блока управления 5, вырабатыва-. ющего сигналы управления направлением счета РС 6 и второго формирователя 7. В первой и третьей четверти периода сигнала РС 6 работает в режиме сложения, во второй и четвертой - вычитания, Адрес, вырабатываемый РС 6, поступает через буферный усилитель 8 на БПП 9, В БПП 9 предварительно записаны двоичные кодовые комбинации, соответствующие дискретным значениям функции синуса в первом квадранте, т,е, между фазовыми угламиот О=О до 82= 900. Всоответствии с поступающими адресами БПП 9 в первой и третьей четвертях периода выдает на однополярный ЦАП 10 двоичные коды значений функции синус от О = 0, до 8 =- 900, а во второй и четвертой четвертях периода от 02 = 90 до 01 = 0. Таким образом за полный период на вход переключателя полярности 11 и на вход компаратора 14 с выхода ЦАП 10 поступают две однополярные полуволны функции синус. Счетный триггер 13 (фиг.2 б) связан с блоком управления 5 и изменяет свое состояние каждыс полпериода, опережая сигнал на выходе ЦАП (фиг.2 а) на время задержки этого сигнала в буферном усилителе 8, БПП 9, ЦАП30 35 40 45 50 55 ты выходных сигналов, введены компаратор,5 10 15 20 10. Сигнал с выхода счетного триггера 13 поступает на О-вход О-триггера 14, С-вход которого подключен к выходу компаратора 15.Сигнал переключения полярности (фиг.2 г) появляется на выходе О-триггера 14 по сигналу синхронизации, сформированному компаратором 15 (фиг,2,в) по нулевому уровню сигнала на выходе ЦАП 10, тем самым обеспечивая переключение полярности сигнала в моменты перехода функции через нуль (фиг, 2 д), Переключатель полярности 11, в зависимости от сигнала с выхода О-триггера 14 изменяет полярность выходного сигнала.Управляемый фильтр нижних частот 12, управляемый вторым формирователем 7 и работающий синхронно с изменением кода на входе ЦАП 10, устраняет нежелательные переходные процессы,Использование предлагаемого синтезатора позволяет улучшить форму синусоидального сигнала за счет совмещения во времени момента переключения полярности выходного сигнала с его нулевым значением,Формула изобретения Цифровой синтезатор синусоидальныхсигналов, содержащий последовательно соединенные генератор переменной частоты, переключатель, блок управления направлением счета, реверсивный счетчик, буферный усилитель, блок постоянной памяти, цифроаналоговый преобразователь, переключатель полярности и управляемый фильтр нижних частот, генератор фиксированной частоты, выход которого соединен с другим входом переключателя, счетный триггер, первый и второй формирователи управляющих сигналов, вход счетного триггера соединен с входом реверсивного счетчика, тактовый вход и выход заема которого соединены соответственно с выходом переключателя и другим входом блока управления направлением счета, вход второго формирователя управляющих сигналов соединен с выходом переключателя, вход управления которого соединен с выходом первого формирователя управляющих сигналов, выход второго формирователя управляющих сигналов соединен с управляющим входом управляемого фильтра нижних частот; о т л и ча ю щ и й с.я тем, что, с целью повышения спектральной чистопервый вход которого соединен с выходом цифроаналогового преобразователя и Д-триггер, выход которого соединен с входом управления переключателя полярности, при1596427 1этом второй вход .компаратора подключен к общей шине, а С-вход и Д-вход Д-.тригСоставитель А, Мышакин ехред М.Моргентал Корректор В.Г егляник дакт Тираж 652Подписноесударственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 10 каз 2915 ВНИИПИ гера соединены с выходами соответственно компаратора и счетного триггера.
