Патенты с меткой «сигналов»

Номер патента: 1275490

Опубликовано: 07.12.1986

Авторы: Гараев, Круконис, Лялин, Поздеев

МПК: G06K 9/00

Метки: классификации, сигналов

...15 и с выхода последнего через элемент ИЛИ 11 увеличивает содержимое счетчика 12 выбранного блока 6 принятия решений. Одновременновыходной импульс блока 9 сравнениякодов поступает на блок 1 управленияи останавливает его. При поступлениипоследующих сигналов иа вход 28 устройства порядок его работы каждыйраз повторяется, и через наперед заданное число раз блок 1 управленияпереключает устройство в режимДосчет" установкой триггеров 13 внулевое состояние. С блока 1 управ Оления счетные импульсы поступают напервый вход элемента И 3, которыйоткрыт по второму входу через элемент ИЛИ 2 выходными сигналами триг"герон 13, Импульсы с выхода элемента И 3 через элементы ИЛИ 11 одновременно поступают на счетчики 12всех блоков б принятия...

Номер патента: 1275510

Опубликовано: 07.12.1986

Авторы: Алиев, Алхазов, Гаджиев, Гельфгат, Захарченко, Кадымов, Крайзман, Мамедов, Неверов

МПК: G08C 19/28

Метки: передачи, приема, сигналов

...существенного отсчета, блок 7 управления формирует на пятомЗО выходе сигнал записи существенного отсчета в блок 8 памяти: по сигналу записи цифровой эквивалент преобразуемого сигнала переписывается с пер-, вого выхода АЦП в младшие разряды З 5 первого регистра блока 8 памяти, а содержимое счетчика 5, те, число временных квантов, переписывается в следующие старшие разряды первого регистра блока 8 памяти, после чего 40 по сигналу счетвертого выхода блока 7 управления в счетчик 5 записывается единица. Блок 8 памяти содержит несколько регистров для запоминания цифрового эквивалента входно го сигнала и числа временных квантов, элементы задержки и входную логику для каждого регистра. По сигналу с пятого выхода блока 7 управления...

Номер патента: 1275519

Опубликовано: 07.12.1986

Автор: Сумароков

МПК: G09G 1/08

Метки: индикации, однократных, сигналов

...который черезэлемент ИЛИ 10 запускает процесс за"писи сигналов в блок 40 памяти, Время записи информации в блок 4 памятиопределяешься из выражения; га 0Т =С2 = - 2ап офт где- число на задатчике 40;2 щ - число ячеек блока 4 памяти:,- частота импульсов на тактовом входе счетчика 27,Для того, чтобы интегратор 13 неисказил на входе блока 4 памяти форму сигнала, необходимо, чтобы времяинтегрирования было много больше времени записи входного сигнала. Приэтом необходимо выполнение условия300 Т.зап., из чего следует:200 2При выполнении этого условия в 2ячеек блока 4 памяти целиком записывается один период сигнала генерато"ра 25 беэ искажения его формы и пристрогом соблюдении нулевого сигнала.При считывании информации из блока4 памяти на...

Номер патента: 1275527

Опубликовано: 07.12.1986

Авторы: Агеев, Чудновский

МПК: G10L 15/02

Метки: анализатор, речевых, сигналов

...речевых сигналов рабоЗО тает следующим образом,На вход цепочки 1 Фильтров нижнихчастот поступает речевой сигнал, который фильтруется фильтрами 2-4нижних частот, Входы и выходы каждого фильтра подключены к входам детекторов 5-7 таким образом, что навыходе сумматора каждого детектораформируется асимметричная амплитудно-частотная характеристика, существенно отличная от нуля вблизи соответствующей центральной частоты так,что значения центральных частот уменьшаются с увеличением номера детекто Яра. Соответствующие колебания обрабатываются детектором таким образом,что незатухающие колебания с частотой, равной центральной частоте детектора, компенсируются полностью,периодически возбуждаемые и затухающие, вызывают отклики с...

Номер патента: 1275743

Опубликовано: 07.12.1986

Автор: Смирнов

МПК: H03K 3/84

Метки: сигналов, формирователь, цифровой

...1.1 через элемент ИЛИ 4 поступают на вход счетчика 5 импульсов, Код с выходов счетчика 5 импульсов поступает на первыевходы блока 8 сравнения, на вторыевходы которого поступает код первогоподынтервала первого временного интервала. При равенстве кодов блок 8сравнения вырабатывает импульс, изменяющий состояние блока 3 управления, обнуляющий счетчик 5 импульсови увеличивающий код адресного счетчика 7 на единицу, выбирая-из блока 6памяти содержимое следующей ячейки,На вторые входы блока 8 сравненияпоступает код второго подынтервалапервого интервала формируемого сигнала, Блок 3 управления блок.".рует расботу ждущего генератора 1,1 и разрешает работу ждущего генератора 1,2,импульсы с которого через элемент 5ИЛИ 4 также поступают на вход...

Номер патента: 1275787

Опубликовано: 07.12.1986

Авторы: Дегтярев, Кроу, Левченко, Лисин, Сергеев, Судник

МПК: H04L 27/14

Метки: радиоприема, сигналов, синхронного, частотноманипулированных

...1/4 тактового интервала. Так как генератор передатчика (не указан), гетеродин 2 приемника и источник цифровой информации некогерентны, то запрет может произойти в любом элементе И 17-20. Пусть в качестве примера запрет происходит в элементе И 20 (третий тактовый интервал сигнала). При этом дифференциал, совпадающий по времени с зоной запрета, не проходит через элемент И 20. Поэтому на блок 21 регистрации и любой тактовый и,тервал поступают с усилителей-ограничителей 8 и 9 прямые и инверсные сигналы и только три дифференциала из четырех с элементов И 17-20.В результате анализа этих сигналов на одном тактовом интервале в блоке 21 регистрации производится регистрация трех решений о знаке принимаемого сигнала, которые хранятся в памяти...

Номер патента: 515407

Опубликовано: 15.12.1986

Авторы: Еру, Кащей, Песковацкий

МПК: H03D 7/00

Метки: нелинейности, пленке, пригодной, сверхвысокочастотных, сверхпроводящей, сигналов, смешения, формирования

...тока смещения.Однако известный способ формирования не обеспечивает получения широкого динамического диапазона нелинейности,Целью изобретения является расширение динамического диапазона нелинейности,Для этого постоянньй ток смещения сначала увеличивают до критического значения, при котором в пленке появляется резистивность, а затем уменьшают до величины, при которой сопротивление пленки становится пропорциональным напряжению наней, а ток через пленку - зависящим от уровня мощности сверхвысокочастотного сигнала,На чертеже приведена вольтамперная характеристика сверхпроводящейпленки.Сущность способа заключается в 30следующем.На вольтамперной характеристикесверхпроводящей пленки даже в отсутствие "слабой связи" при любой температуре, ниже...

Номер патента: 1276969

Опубликовано: 15.12.1986

Авторы: Рыцарь, Семенистый

МПК: G01N 24/08

Метки: импульсных, магнитного, параметров, резонанса, сигналов, ядерного

...когда выходное напряжение практически достига"ет нулевого значения, нуль-орган 4своим выходным сигналом (фиг. 2,эпюра 20) осушествляет сброс интегратора 10 в нуль через формирователь 13и переключает трехполюсные ключи 8и 9 н другое положение, подготавливая устройство ко второму такту работы,При этом вход интегратора 10 через ключ 8 подсоединяется к ныходупикового детектора 5, а выход интегратора 10 через ключ 9 - к первомувходу схемы 12 сразнения. На входинтегратора 1 О поступает напряжениес выхода пикового детектора 5, и навыходе интегратора 1 О во второмтакте работы устройства образуетсянапряжение (фиг. 2, эпюра 21), изменяющееся по линейному закону.Таким образом, на входы схемы 12сравнения поступают напряжения свыхода блока 1...

Номер патента: 1277008

Опубликовано: 15.12.1986

Автор: Соколов

МПК: G01R 23/00

Метки: сигналов, спектроанализатор, шумовых

...3 с 1- 3та- ЕО:)ф 1:иц)Сц 1 р 5. - 3 а В и С Ят 3 т С. О т ГДЕ сЗ ЕЗ, сЗ параметроциОЦЕНКУ СРЕДсй МОГЦОСтн Ца Зь:хОД с. В 3 Дс НЕ с ту -усредцктс)1 я можО предГтлВитьСуЛсЬт Зсчв)Г)С. О . 1 трЕЬРЕК П ОД. О РДИ Ц С Ецл К С 0 0 2 Ц Е т С л В т,"лс) И . : т Х .- дам с уммлторл 11 1 а 1 С+ Вхо, В.тхс Д С УММЛ ТО)са 1 1 51 В.1 ЯР ТГ 5: ЕЗЫХО,.О М Сройст 1 зл, ца которот пг.туттлс, з;тл с -О НИЕ ПРЕтСКЛЗУРЬО ГРРДЕРЙ С)1 с) Сттт;Рс:)УцСЦЦЦ- Ц Гт:УссанОЦ КОМ,СТЫ, 0 тт.)а;сГЛК:ЦР. ВЛ 1 ЯНИт.т СссК Тст Лт Йт с1 т 1 Ся НЛ О Т " .ОПЛ.; .В 11 с; ст 3 сде ржКИ В;лСМРЦТт".СМРЦЦт т Р .; тткц Л р,л ттт й столНРС тФ с т с вМожцт с -, с.т С 211 Т 1Зц ЛЧ Ссц Я КР Зьтя т Ц 3,) сл тжл 3 "т "Ц" стс Тс В ти Дтл КР 13т 1 МСст:,",Г "Л Ь Г )М т М В Мс)МСтТ...

Номер патента: 1277033

Опубликовано: 15.12.1986

Авторы: Баранов, Житилин, Макарюк, Малахов, Ряшенцев

МПК: G01V 1/153

Метки: вибрационных, возбуждения, сейсмических, сигналов

...которая соединена с датчиком частоты колебаний и положения излучающей платформы и выходами регуляторов частоты колебаний и хода излучающей платформы, а вход регулятора частоты колебаний соединен с первым выходом датчика частоты колебаний и положения виброплатформы, введены адаптивный ре" гулятор и сейсмоприемник, установленный в скважине, выход которого подключен к первому входу адаптив - ного регулятора, второй вход которого соединен с вторым выходом датчика частоты колебаний и положения излучающей платформы, а выход соединен с входом регулятора хода излучающей платформы.При работе виброисточника на поверхность грунта воздействует гармоническая сила Р, которая возбуждает колебания грунта с виброскоростью Ч. Для оценки...

Номер патента: 1277162

Опубликовано: 15.12.1986

Авторы: Горохов, Хотинский

МПК: G08C 19/00

Метки: передачи, режимом, сжатия, сигналов, цифровых

...регистра 14 (последнего разряда) выходпредыдущего разряда этого же регистра.Таким образом, по мере поступления на первый вход второго преобразователя кода 3 импульсов синхрочастотыс пятого входа устройства на его выходе будет формироваться последовательный восьмиразрядный потенциальный код. Этот код поступает на второйвход формирователя сигнала 4, гдеуже в виде импульсного кода с выходаэлемента И 18 поступает на вход счетного триггера 19, и на первом выходетриггера 19 при его переключении покаждой кодовой "единице" образуетсятребуемый сигнал, который и передается в канал связи.В режиме передачи информации сосжатием для канала связи также формируется в конечном итоге сигнал, обладающий теми же временными характеристиками, что и сигнал...

Номер патента: 1277180

Опубликовано: 15.12.1986

Авторы: Волков, Жигулевцев, Плотников, Суханов, Таубкин, Харламов

МПК: G10L 15/22, G10L 19/00

Метки: анализа, речевых, сигналов

...сравнения 11 формируется импульс, поступающий на тактовый входсчетчика 12 номера поцдиапазона иувеличивающий его содержимое на единицу. При этом из блока памяти 18на вход блока сравнения 11 выбирается код следующего по длительностиинтервала времени. Таким образом, вкаждый момент содержимое счетчика 12равно номеру поддиапазона времени,в границах которого находится текущийинтервал между характерными точкамианализируемого сигнала. Когца длительность текущего интервала превыситграницу самого длинного поддиапаэона, сигнал с выхода блока сравнения22 запретит дальнейшее увеличениесостояния счетчика 12,В момент окончания текущего интервала сигнал с выхода 6 Формирователя управляющих импульсов 5 запрещает прохождение тактовых импульсов на...

Номер патента: 1277182

Опубликовано: 15.12.1986

Автор: Пузанов

МПК: G11B 5/00

Метки: времени, записи, магнитной, сигналов

...датчика 3 кода времени через селектор4 кодовых импульсов поступает на регистр 5 сдвига, После прихода кодавремени первой секунды в регистр 5сдвига запишется код первой секунды,Арифметический блок 9-1 определитразность между поступившим в регистр5 сдвига кодом первой секунды инаходящимся в регистре 7-1 памятинулевым значением времени. Так каккод первой секунды на единицу большенулевого значения кода, находящегося в регистре 7-1 памяти, анализатор1 0 1 формирует положительный сигнал4свидетельствующий, что проверка окончилась благополучно, т.е. датчик 3кода времени работает правильно, Поэтому на выходе элемента 11 совпадения появится положительный сигнал,поступающий через элемент 24 объединения на вход элемента 15 совпаденияи на вход...

Номер патента: 1277183

Опубликовано: 15.12.1986

Авторы: Гриненко, Михайлов, Соколов

МПК: G11B 5/027

Метки: записи, магнитной, сигналов, электрических

...с выходами гребенки 21 полосовых фильтров и подключен выходами к входам дешифратора 26. Выходы дешифратора 26 соединены с входами индикатора 28, с входом формирователя 23 сигнала останова и с входом преобразователя 19 кода, подключенного выходом к первому входуэлемента 22 совпадения, второй вход которого подсоединен к выходу формирователя 25 сигналов установки времени.Предлагаемое устройство для магнитной записи электрических сигналов работает следующим образом,Электрический сигнал через первый делитель 10 поступает на дифференциальный усилитель 17 и блок 16 кодирования. С выхода дифференциального усилителя 17 он подается на сумматор 9 и пороговый анализатор 13 амплитуды и длительности, На сумматор 9 через второй делитель 11...

Номер патента: 1277363

Опубликовано: 15.12.1986

Авторы: Савв, Семенков, Яцевич

МПК: H03C 3/08

Метки: генератор, линейно-частотно-модулированных, сигналов

...8 импульсов синхронизируется первый АЦП3, зыходной цифровой код которогопропорционален выходному напряжениюгенератора 1, а следовательно, и частоте генератора 9 высокой частоты.Этот код поступает на разрядные адресные входы блока 7. На разрядныесигнальные входы его поступает кодовый сигнал с второго АЦП 17, который синхронизируется тем же импульсом, что и первый АЦП 3, Посколькуна одном входе первого элементаИ 13 установлен высокий потенциал,на вход записи блока 7 поступаетсигнал, по которому в память блока7 заносится цифровой сигнал с второго АЦП 17, Таким образом, каждаяячейка памяти блока 7 хранит значение Фазачастотной характеристики смесителя 20, причем номер этой ячейкиустанавливается кодом с первого АЦП3, который соответствует...

Номер патента: 1277367

Опубликовано: 15.12.1986

Автор: Мусин

МПК: H03K 5/15

Метки: временного, двух, импульсных, разделения, сигналов

...2, 1- задержка элемента 3и базовых элементов, из которых сос 77367 2 тавлены триггеры. Сигнал с выхода триггера 2 поступает на второй вход элемента 3, а также перебрасывает триггер 1. После переброса сигнала с второго выхода триггера 1 поступает на второй вход триггера 2 и возвращает его в исходное состояние.Если на первом входе элемента 3 сигнал отсутствует, то после окончания сигнала на втором выходе появляется уровень логической 1 и перебрасывает триггер 1 в исходное состояние, при этом по положительному перепаду уровня на выходе триггера запускается формирователь 6, и импульс длительностью ьь поступает на шину 9При наложении входных сигналов во времени сигнал на выходе элемента 3 появляется по окончании сигналов наего...

Номер патента: 1277377

Опубликовано: 15.12.1986

Авторы: Зуев, Мансуров

МПК: H03K 17/62

Метки: включения, каналов, последовательностью, распределитель, сигналов, троичной

...триггеры имеют состояние "0" т.е. дешифратор держит включенным канал К 16=0000. Первый переключающий импульс переведет счетный триггер первого разряда в состояние = 1 и, так как будет сформирован сигнал . "Заем", произойдет переключение и второго разряда счетчика в состояние1. Таким образом будет включен после первого импульса третий канал распределителя КЗ = 0011, Второй переключающий импульс переведет первый разряд в состояние Ц, = О, и так как при его поступлении был открыт элемент И 3, то импульс через него поступит на элемент ИЛИ 5 и далее на вход третьего разряда счетчика,что приведет к переключению его в состояние ( = 1. Таким обра 3зом после второго импульса включится шестой канал К 6 = 0110. Третий импульс приведет к...

Номер патента: 1277399

Опубликовано: 15.12.1986

Авторы: Гуляев, Дорух, Ермоленко

МПК: H03M 1/58

Метки: код, преобразования, сигналов, синусных

...опорный вход блока 2 с выхода усилителя 8 поступает сигнал, амплиТуда которого с высокой точностьюз 1.поС пропорциональна величине --- . По 4006 этому выходной код блока 2 получается пропорциональным углу К в пределах первого октанта из отношения напряжений, Поступивших на его измерительный и опорный входы. 45Рассмотрим процесс формирования сигнала на выходе усилителя 8.Пусть Х в . сигнал на выходе делителя 3. Тогда сигнал 1, на выходе квадратора 4, т,е. на первом входе 50 усилителя 8, определяетсяОП:= Х1 Учитывая, что сигнал. Ц на втором входе усилителя 8 образуется путем возведения в квадрат с помощью квадратора 5 и последующего инвертирования сигнала П,инвертором б, полу- чим 99 г= -и= -хф,Источник 7 вырабатывает, сигнал...

Номер патента: 1277409

Опубликовано: 15.12.1986

Авторы: Левин, Покровская, Полушин, Самойлов

МПК: H04B 7/12

Метки: приема, разнесением, сдвоенного, сигналов, частот

...32 напряжение отсутствовало. Весовые коэффициенты при вычитании обратно пропорциональны соотношениям средних мощностей полезно"го сигнала до и после первого полосового фильтра 17.Цепь второго частотного канала,образованная вторым полосовым Фильтром 18, четвертым амплитудным детектором 29, вторым вычитателем, вторымэлементом 33 и вторым амплитуднымдетектором 28, функционирует аналогично,ствует помеха. В регуляторе. 20 .производится сравнение усредненных значений уровня сигнала этого полосового фильтра и уровня всего сигнала с выхода усилителя 22, через который про ходит разнесенный сигнал, который не был поражен помехой.Поскольку вид модуляции и форма спектра, полезного сигнала известны, то известно также, какую долю состав ляет...

Номер патента: 1277410

Опубликовано: 15.12.1986

Авторы: Тюрин, Шмытинский

МПК: H04J 3/08

Метки: выделения, импульсно, кодовой, модуляцией, оперативно, передачи, ретрансляции, связи, сигналов, системах, технологической

...блока 5.Одновременно, квантованные амплитудно-модулированные импульсы, поступающие на вход тракта 13 приема,проходят через второй коммутатор 11,управляемый теми же сигналами преобразователя 1 сигналов, что и первыйкоммутатор 2, и поступают на блок 1250.выборки-хранения, где фиксируетсязначение амплитуды поступившего импульса, которое сохраняется до поступления импульса следующего цикла.Таким образом, на первом входедифференциального усилитепя 9 формируется непрерывный квантованный сигнал, отображающий исходный сигнал,который проходит через дифференциаль 10 1ный усилитель 9 и поступает на вход амплитудно-импульсного модулятора 10, где подвергается дискретизации с частотой импульсов, поступающих на вход управления...

Номер патента: 1277419

Опубликовано: 15.12.1986

Авторы: Заварина, Скляр

МПК: H04L 25/40

Метки: дискретных, передачи, сигналов

...вканал связи,Из сигнала, вырабатываемого генератором 1 опорной частоты в блоке 2формирования опорных колебаний, вырабатываются последовательно значения аргументов канальных колебанийи соответствующие им номера или адреса подканалов. Значения аргументовкаждого канального колебания блока14 фазовых манипуляторов суммируются с фазовыми приращениями, которыеопределяют информацию в каждом подканале и поступают с выхода фазозадающего блока 13.Таким образом, каждому адресу под канала соответствует во времени аргумент колебания данного подканала,а также фазовое приращение. От источника, внешнего по отноше"нию к передающему устройству, поступает дискретная информационная последовательность совместно с тактами сопровождения. В блоке 3 распределения...

Номер патента: 1277420

Опубликовано: 15.12.1986

Авторы: Вергелис, Пупедис, Тихонов

МПК: H04L 25/40

Метки: дискретных, передачи, сигналов, формирования

...н каждом из четырех приемников).6-9 разряды - информация о состоянии одного канала, закодированная вниде6 7 8 9 0 0 1 1 1 1 , - незадействие, 0 1 О 1 - норма канала, 1 0 0 1 - авария канала;10 разряд -четность передаваемой информации: логическая "1" - информация четная, логический "0" - нечетная, 11 и 12 разряды - стоповые импульсы (всегда логическая "1"), т.е. каждый блок данных о состоянии канала содержит импульсную последовательность двоичных элементов, например, такого вида: 000100101111, которая означает, что первый канал третьего приемника находится в норме. Образованный таким образом двенадцатиразрядный блок данных в параллельном коде записывается в ре" гистр 7 сдвига и под воздействием тактовых импульсов, поступающих от блока 8...

Номер патента: 1277423

Опубликовано: 15.12.1986

Автор: Хвостунов

МПК: H04L 27/22

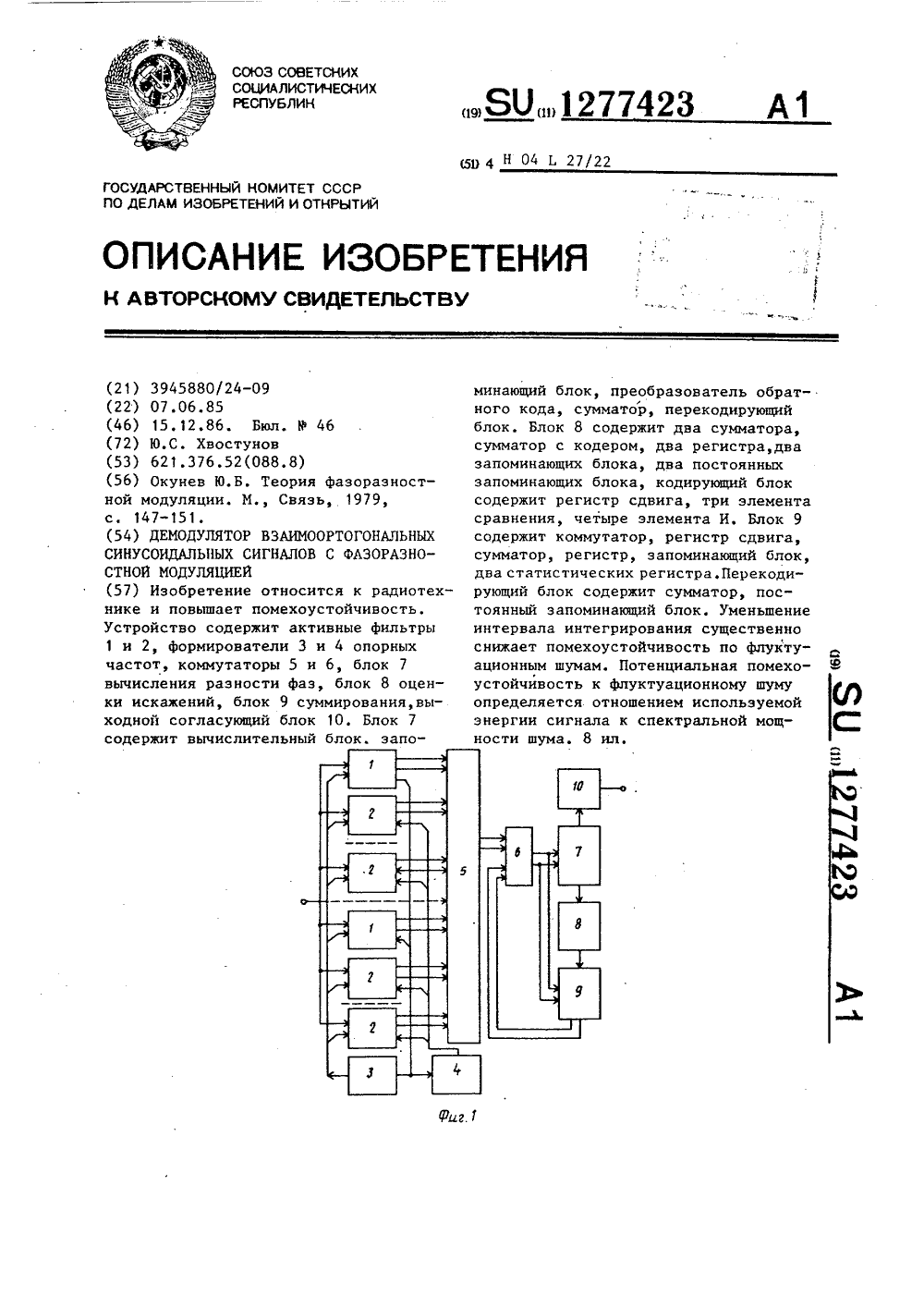

Метки: взаимоортогональных, демодулятор, модуляцией, сигналов, синусоидальных, фазоразностной

...на вход сумматора 14 последовательно поступают пары значений М. и , (Т), а. на выход - разность фаз которая поступает (9 разрядов) на перекодирующий блок 15. Перекодирующий блок 75 решает две задачи: вычисляет дополнительные наег фазы Ь уопределяет по величинеФ Удинформационные разряды 1 е, при этом для однократной относительной фа-. зовой модуляции (ООФМ), двухкратной относительной фазовой модуляции (ДОФМ) и трехкратной относительной фазовой модуляции (ТОФМ) значения ди 1 е определяются какйАлгоритм формированияь Ч.,ясен иэ.13рйсунка, необходимо лишь учесть: весовосьмого разряда - 180 , вес седьмогооразряда - 90 и т,д.; вес младшего360 оН 11 разряда = 0,703 . Сигнал "ТОФМ" равен логической "1", когда демодулятор принимает...

Номер патента: 1277428

Опубликовано: 15.12.1986

Авторы: Гергель, Штейн

МПК: H04N 5/91, H04N 5/94

Метки: sekam, видеомагнитофонов, временных, искажений, корректор, сигналов, системы, телевизионных, цифровой

...Е и цветности Е При отсутствии выпадений и при воспроизведении с номинальной скоростью сигнал цветности Е проходит с выходаЮблока 3 разделения сигналов яркости, и цветности через первый 7 и второй 13 мультиплексоры на первый вход первого сумматора 18 сигналов яркости и цветности. Во втором сумматоре 19 в сигнал вводится код сигна лов цветовой синхронизации от формирователя 20 кода сигналов цветовой синхронизации, Эти сигналы вырабатываются в девяти строках в интервале гасящего импульса полей с приходом импульса 9 Н от синхрогенератора 25. Порядок чередования кодов красной и синей строк определяется импульсами полустрочной частоты 7,8 кГц, поступающими от синхрогенератора "25.С выхода второго сумматора 19 сигнал проходит через...

Номер патента: 1277433

Опубликовано: 15.12.1986

Авторы: Калиниченко, Саврасов

МПК: H04Q 9/00

Метки: декодирования, сигналов, тональных

...элемента ИЛИ 24 и второго триггера 12 значение не изменяется, При появлении с выхода второго элемента И 17 на втором входе второго счетчика 8 логической "1" он перейдет в состояние 0001, изменяя адрес блока 9 постоянной памяти, По данному адресу в блоке 9 постоянной памяти хранятся данные, суммирование которых с кодом четвертого счетчика 18 дает новый адрес считывания для блока 5 оперативной памяти, т.е.устройство декодирования перестраивается на прием второй частоты, Если и по этому адресу в блоке 5 опе" ративной памяти ранее былзайисан логический "0", т,е, и эта частота не обнаружена, то второй счетчик 8 переходит в состояние 0010, что соответствует настройке устройства на 1277433прием третьей частоты, Если ни одна из частот, на...

Номер патента: 1278265

Опубликовано: 23.12.1986

Авторы: Аксаментов, Гавзов, Дрейман

МПК: B61L 27/04, G01D 5/12

Метки: железнодорожных, положения, сигналов, станциях, стрелок

...3 и он начинает синхронно работать с тактовым распределителем 16 контролируемого пункта, при этом групповой распределитель 9 центрального поста подключает контрольный элемент 4, который воспринимает полученную из первого датчика 17 состояния стрелок и сигналов информацию и передает ее в исполнительный элемент 6. Как только тактовый распределитель 16 линейного поста вернется в первую позицию, на его последнем выходе сформируется импульс перевода группового распределителя 15 в следующую позицию и контролируемый пункт будет передавать сигналы контроля из следующего датчика 18 состояния стрелок и сигналов. Причем, на центральном посту групповой распределитель 9 будет переведен в следующую позицию либо при приходе второго обычного...

Номер патента: 1278741

Опубликовано: 23.12.1986

Авторы: Антипов, Булатова, Рыбкин, Рядов

МПК: G01V 1/24

Метки: регистрации, сигналов

...импульсов на выходе ССК 11. Выделенное максимальное значение сигнала с выхода регистра 8 записывается в ЗУ 3"т по командам РИ 15, вырабатываемым из тактовых импульсов генератора АЦП 1. Выходной код счетчика 16, содержимое которого изменяется по импульсу РИ 15, определяет текущий адрес, в который производится запись выделенного максимального значения с выхода регистра 8, который по команде РИ 15 устанавливается в нулевое состояние. При повторном срабатывании ССК 11 очередное максимальное значение выделенного сигнала записывается в следующий адрес ЗУ 3 и: т.д, Импульс переполнения счетчика. 16 (все адреса ЗУ 3 заполнены) устанавливает триггер 13 в в состояние 0, переключая ЗУ 3 в режим считывания и разрешая прохождение на РИ 15...

Номер патента: 1278743

Опубликовано: 23.12.1986

Авторы: Башкирцев, Козлов, Полонский, Слободов

МПК: G01V 1/37

Метки: источника, параметров, сейсмических, сигналов

...вибрации и фазового детектора 17, первым входом подключенного к выходу акселерометра 16, вторым входом - к выходу генератора 13, а выходом - к второму входу фазового корректора 14. Выходным сигналом объекта. 6 контроля является выходной сигнал датчика-акселерометра 16.Фазометр 9 содержит схему определения интервалов времени, схему определения полярности фаэовой ошибки и схему формирования фаэовой ошибки, т.е. фазовый детектор, измеряющий временной интервал между контролируе 1278743управляющего и опорного сигналов в генвраторах 4 и 13, а также для работы устройства вьщеления и коррекции фазовой ошибки в блоках 14 и 17, Полученный таким образом управляющий сигнал приводит в действие инерционную массу при помощи...

Номер патента: 1278859

Опубликовано: 23.12.1986

Авторы: Абдалов, Алексашкин, Иванов, Шуляков

МПК: G06F 11/30

Метки: неисправности, регистрации, сигналов

...пачки,счетчик б, элемент ИЛИ 7, синхронизирующий вход 8 устройства, информационный вход 9 устройства.Устройство работает следующим образом.В исходном состоянии на выходетриггера 2 имеется низкий потенциал, который блокирует Формировательимпульсов, представляющий собойзадержанный мультивибратор.Тактовый импульс, поступающийс синхронизирующего входа 8 устройства, через элемент 1 задержки запускает триггер 2, Время задержкиэлемента 1 выбирается таким образом,чтобы триггер 2 запускался послеокончания переходных процессов контролируемого блока, благодаря чемуисключается ситуация ложной треваги.Сигнал с выхода триггера 2 разблокирует формирователь 4 импульсов, который начинает генерировать импульсы, Импульсы с выхода формирователя импульсов...

Номер патента: 1278916

Опубликовано: 23.12.1986

Автор: Шишков

МПК: G08C 19/12

Метки: передачи, приема, сигналов

...коэффициентов передачи малоизбирательных полосовых фильтров 8,В блоках 3 компенсации из частей сигналов разных парциальных частотных диапазонов малоизбирательными полосовыми фильтрами 12 выделяются дополнительные сигналы с соответствующими временными сдвигами, вводимыми многоотводной линией 11 задержки. Сигналы соответствующих диапазонов суммирук)тся в сумматорах 15 с отфильтрованными сигналами смежных диапазонов, поступающими на сумматоры 15 через инвертор 14, и подаются на входы блоков 2 коррекции.В блоках 2 коррекции из сигналов парциальных частотных диапазонов, выделяемых высокоизбирательными полосовыми фильтрами 17, выделяются дополнительные сигналы полосовыми фильтрами 18. Линиями 19 задержки эти сигналы совмещаются во...
