Стереоприемник частотно-модулированных сигналов

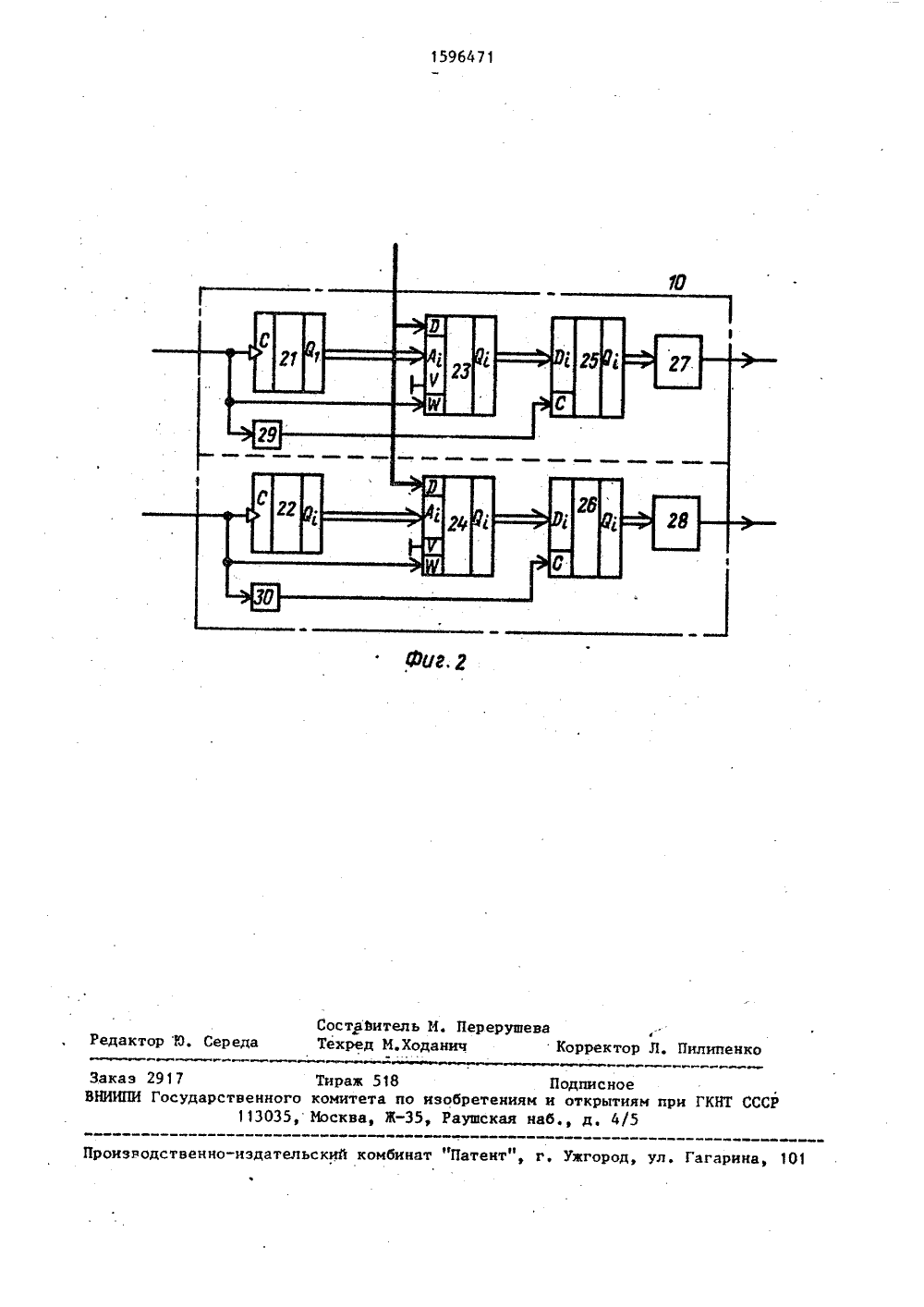

(191 (1 64 1)5 Н 04 Н 5/ ГОСУД АРСТВЕННЬ 1ПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР МИТЕТ ОТНРЫТИЯМ(56) Авторское свидетельство СССР 1 Г 1328940, кл, Н 04 Н 5/00,1986, (54) СТБРЕОПРИЕМНИК ЧАСТОТНО-МОДУЛИРОВАННЫХ СИГНАЛОВ(57) Изобретение относится к радиотехнике и связи. Цель изобретения повьппение . эффекта объемности. Стерео-. приемник содержит ВЧ-блок 1, частот- ный детектор 2, состоящий из измерителя 3 периода, блока 4 управления и блока 5 постоянной памяти, стерео- декодер 6, состоящий из блока 7 выделения порнесущей частоты, стереодекодера 8, блока 9 стереоавтоматики, блока формирования (БФ) 10 задержанных сигналов и фильтров 11-14 нижних частот, а также переменные резисторы 15 и 16 и усилители 17-20 низкой частоты правого и левого каналов. За счет работы БФ 10 вместе с фильтрами 13 и 14 и усилителями 19 и 20 формируются дополнительные звуковые сигналы, воспроизводимые громкоговорителями левого и правого боковых каналов, которые совместно с оснбвными громкоговорителями значительно улучшают у слушателей ощущение объемности звучания стереопрограмм. При этом в Бф 10 должна быть установлена заданная вели- Ж чина задержки, 2 ил.1596471Изобретение относится к радиотехнике и связи и может быть использованов радиовещательной приемной стереоФонической аппаратуре с полярной модуляцией5Цель изобретения - повышение эффектаобъемности,На фиг, 1 представлена структурнаяэлектрическая схема стереоприемника 10частотно - модулчрованныхсигналов нафиг. 2 - структурная электрическая схемаблока Формирования задержанных сигналов.Стереоприемник частотно-модулированных сигналов содержит высокочастотный блок 1, частотный детектор 2,состоящий из измерителя 3 периода,блока 4 управления и блока 5 постоянной памяти, стереодекодер 6, состоящий из блока 7 выделения поднесущейчастоты, стереодетектора 8, блока 9стереоавтоматики, блока 10 Формиро "вания задержанных сигналов и первого,второго, третьего и четвертого фильтров 11,12,13 и 14 нижних частот,первый и второй переменные резисторы15 и 16, первый и второй усилители17 и 18 низкой частоты правого илевого каналов третий и четвертыйусилители 19 и 20 низкой частотыправого и левого боковых каналов.Блок 10 Формирования задержанныхсигналов содержит первый и второйдвоичные счетчики 21, и 22, первый ивторой блоки 23 и 24 оперативнойпамяти, первый и второй регистры 25и 26, первый и второй цифроаналоговыепреобразователи 27 и 28, первый и,второй элементы 29 и 30 задержки./Стереоприемник частотно-модулированных сигналов работает следующимобразом.До начала работы в блок 5 частотного детектора 2 должна быть записанадвоичная информация в виде чисел, соответствующих значениям выходногонапряжения частотного детектора. Вячейки постоянной памяти необходимозаписать М-разрядные двоичные числа,определяющие крутизну дискриминацион-.ной характеристики и диапазон измеряемых частот частотного детектора 2.Входной сигнал после усиления ипреобразования по частоте путем гетеродинирования и в высокочастотномблоке 1 поступает на вход измерителя3 периода частотного детектора 2.Двоичные коды Я длительности периода входного сигнала на промежуточной частоте й свыхода измерителя 3 периода под действием управляющих импульсов блока 4 поступают на адресный вход блока 5 постоянной памяти, из ячеек которого считываются М-разрядные коды амплитуды выходного напряжения частотного детектора 2.Кажцому моменту считывания информации соответствует числовое значениеФкода, формируемое частотным детектором 2 и соответствующее продетектированному входномучастотно-модулированному сигналу. Таким образом, на выходе час" тотного детектора 2 Формируются коды амплитуд комплексного стереофоничес-кого сигнала (КСС). При этом количество выборок амплитуд детектируемого сигнала на интервале периода поднесущей частоты определяется значением промежуточной частоты, на величину которой рассчитаны значения кодов перед записью их в ячейки блока 5 по . стоянной памяти, и значением частоты опорного генератора измерителя 3периода.В блоке 7 формируются управляющиеимпульсы для временного разделенияполярно-модулированного стереосигналана два низкочастотных звуковых сигнала и осуществляется задержка навремя формирования этих импульсовэкстремальных значений кодов амплитудкоторые далее поступают на входы стереодетектора 8 и блока 10 формирования задержанных сигналов, В блоке 10 по спадам импульсов свторого и третьего входов срабатьвают двоичные счетчики 21 и 22, увеличи-, вая значения адресных кодов. В блоках 23 и 22, при М=О происходит считыва-. ние информации, а при 0=1 ее запись. Сигнал Ч=О соответствует разрешениюработы. Экстремальные значения кодов амплитуд с первого входа записьваются, в блоки 23 и 24 по адреСам ячеек,Формируемых двоичными счетчиками 21и 22. Перед записью происходит считывание ранее записанных кодов из блоков 23 и 24 и перезапись их в регистры 25 и 26 по спадам импульсов с выходом элементов 29 и 30 задержки.Двоичные счетчики 21 и 22 вместе с. блокаья 23 и 24 оперативной памяти образуют цифровые линии задержки.Задержанные М-разрядные коды амплитудс выходов регистров 25 и 26 поступают на входы цифроаналоговых преобразова5 1596 телей 27 и 28, на выходах которых формируются аналоговые сигналы правого бокового илевого бокового каналов.Сигналы с выходов стереодетектора 8 проходят через первый и второй Фильтры 11 и 12, а с выходов блока , 1 О -через третийи четвертый фильтры ,13 и 14, которые окончательно отфнльт" ровывают полезные сигналы от помех и обеспечивают компенсацию низкочастот.ных искажений, возникающих в стерео - детекторе ключевого типа, работающем без восстановления поднесущей частоты . стереосигнала. Отфильтрованные и усиленные усилителями 17-20 сигналы левого, правого, левого бокового и правого бокового каналов соответственно воспроизводятся громкоговорителями1 расположенными спереди и сбоку слушателей в йроизвольном помещении.Переменные резисторы 15 и 16 обес 1 печивают установку глубины стереоэффекта при воспроизведении и величину переходного затухания между каналами,Блок 9 стереоавтоматики обнаруживает поднесущую частоту стереосигнала и формирует управляющий сигнал, включающий индикаторы моно или стерео и пропускающий на входы стереодетектора 8 и блока 10 формирования эацержанных сигналов либо импульсы для записи кодов моносигнала, либо импульсы для временного раделения полярно-модулиро. ванного сигнала.Благодаря работе блока 10 формирования задержанных сигналов вместес фильтрами 13 и 14 нижних частот иусилителями 19 и 20 формируются дополнительные звуковые сигналы, воспроизводимые громкоговорителями левогобокового и правого бокового каналов,которые совместно с основными громкоговорителями левого и правого каналовзначительно улучшают ощущение у слушателей объемности- звучания стереопрограмм. При этом величина задержкив блоке 10 должна быть установлена 471 6около 12 м,что обеспечивается емкостььдвоичных счетчиков 21 и 22, равной 7 дв. разрядам, и емкостью блоков24 оперативной памяти не менее 375ячеек.формула изобретенияСтереоприемник частотно-модулированных сигналов по авт.св Р 1328940, 10о т,ч и ч а ю щ и й с я тем, что, сцелью повышения эффекта объемностивведен блок формирования задержанных,сигналов, первый вход которого соединен с первым входом стереодетектора,второй и третий входы которого соединенй соответственно с вторым и третьим входами блокаформирования задержанных сигналов, первый и второй выходыкоторого подключены через,соответствен но третий и четвертый фильтры нижнихчастот к входам третьего и четвертого,усилителей низкой частоты правого илевого боковых каналов, второй перемен ный резистор включен между выходами 25 третьего и четвертого фильтров нижнихчастот, при этом блок формированиязадержанных сигналов содержит последовательно соединенные первый двоичныйсчетчик, первый блок оперативной памяти, первый регистр и первый цифроана- ЗСлоговый преобразователь, а такжепоследовательно соединенные второй двоичный счетчик, второй блок оперативнойпамяти, второй регистр и второй цифроаналоговый преобразователь, входы пер ного и второго двоичных счетчиков являются соответственно первым и вторымвходами блока формирования задержанныхсигналов и соединены с входами управления считывания первого и второго 40 блоков оперативной памяти соответст.венно, информационные входы которыхобъединены и являются третьим входомблока формирования задержанных сигналов, входы первого и второго двоичных 45 счетчиков со диненыс входом управления записью первого и второго регистров через первый и второй элементы эадержки соответственно.твенно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Произво Заказ 2917 Тираж 518 ПодписноеНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5
