Устройство для магнитной записи аналоговых сигналов

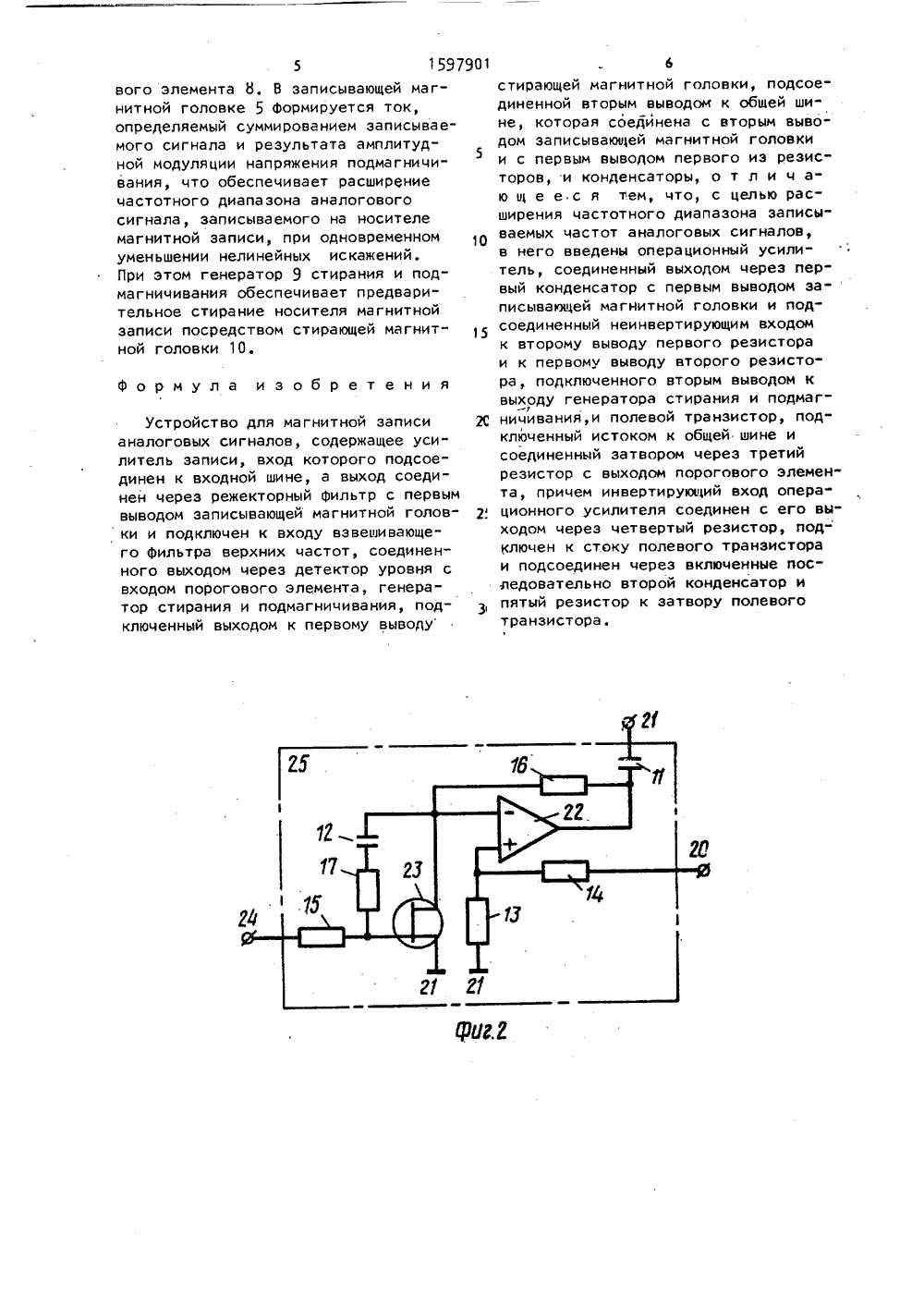

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИК 027, 20/24 ПИСАНИЕ ИЗОБРЕТЕНИ ВТОРСНОМУ СВИ СТ 4-1(56) Авторское свидетелЮ 1264236 кл. С 11 В 5Сухов Й.Е, Система дподмагницивания СДП,У 1, с. 39-42,ство СССР027, 1985,намическогоРадио, 1987 СИ и ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ П(НТ СССР(54) УСТРОЙСТВО ДЛЯ МАГНИТНОЙАНАЛОГОВЫХ СИГНАЛОВ 57) Изобретение касается накопления нформации и может найти применение ля магнитной записи аналоговых сигалов. Цель изобретения - расширение астотного диапазона записываемых астот аналоговых сигналов, Устройтво содержит усилитель 1 записи, оединенный с записывающей магнитной оловкой 5 через режекторный фильтри через включенные последовательно взвешивающий Фильтр 6 верхних частот лдетектор 7 уровня, пороговый элемент 8 и амплитудный модулятор 25, к которому подсоединен выход генератора 9 стирания и подмагничивания. При этом амплитудный модулятор 25 состоит из операционного усилителя, в цепь обратной связи которого включен полевой транзистор, изменение сопротивле" ния транзистора за счет воздействия сигнала порогового элемента 8 обеспечивает амплитудную модуляцию напряжения высокочастотного подмагницивания, поступающего с генератора 9 стирания и подмагничивания. В результате этого в записывающей магнитной головке Формируется ток, определяемый записываемым сигналом, поступаю" щим через режекторный Фильтр 3., и напряжением высокочастотного подмагницивания, промодулированным по амплитуде сигналомпорогового элемента 3, который вырабатывается, если огибающая высокочастотной части спектра записываемого сигнала превышает пороговый уровень. 2 ил.Изобретение относится к накоплению информации, а именно к устройствам для магнитной записи аналоговыхсигналов,Целью изобретения является расширение частотного диапазона записываемых частот аналоговых сигналов.На фиг. 1 и 2 изображены вариантыпредложенного устройства для магнитной записи аналоговых сигналов.Устройство содержит усилитель1 записи, вход которого подсоединенк входной шине 2, а выход соединенчерез режекторный Фильтр 3 с первым,выводом 4 записывающей магнитнойголовки 5 и подключен к входу взвешивающего фильтра 6 верхних частот,соединенного выходом через детектор7 уровня с входом порогового элемента 8, генератор 9 стирания и подмагничивания, стирающую магнитную головку 1 О, первый и второй конденсаторы11 и 12 и первый, второй, третий,четвертый и пятый резисторы 13 - 17.Генератор 9 стирания и подмагничивания соединен с шинами 18 и 19 питания и подключен выходом 20 к первомувыводу стирающей магнитной головки10, подсоединенной вторым выводом кобщей шине 21, При этом общая шина21 соединена с вторым выводом воспроизводящей магнитнои головки 5 ис первым выводом первого резистора13Устройство содержит также операционный усилитель 22, соединенный выходом 21 через первый конденсатор 11и с первым выводом записывающей магнитной головки 5 и подсоединенныйнеинвертирующим входом к второму выводу первого резистора 13 и к первому выводу второго резистора 4, под-ключенного вторым выводом к выходу20 генератора 9 стирания и подмагничивания, и полевой транзистор 23. По"левой транзистор 23 подключен истокомк общей шине 21 и соединен затворомчерез. третий резистор 15 с выходом24 порогового элемента 8. Инвертирующий вход операционного усилителя22 соединен с его .выходом через четвертый резистор 16, подключен к стоку полевого транзистора 23 и подсоеДинен через включенные последовательно второй конденсатор 12 и пятыйрезистор 17 к затворуполевого транзистора 23. При этом операционныйусилитель 22, полевой транзистор 23, 51 О15 первый и второй конденсаторы 11 и 12 и первый, второй, третий, четвертый и пятый резисторы 13 - 17 входят в состав амплитудного модулятора 25.Магнитная запись аналоговых сигналов посредством предложенного устройства происходит следующим образом.Аналоговый сигнал поступает по входной шине 2 на усилитель 1 записи, с выхода которого записываемый сигнал подается на взвешивающий фильтр б верхних частот и проходит через режекторный фильтр 3 на первый. вывод 4 записывающей магнитной головки 5. Взвешивающий фильтр б верхних частот, выделяющий высокочастотную часть спектра записываемого сигнала, воздействует на детектор 7 уровня. Де 2 О. тектор 7 уровня выделяет огибающуювысокочастотной части спектра запи-.сываемого сигнала, которая поступаетна пороговый элемент 8, В случае,если огибающая высокочастотной части 25 спектра записываемого сигнала превышает пороговый. уровень, поооговыйэлемент 8 вырабатывает сигнал, поступающий с его выхода 24 на амплитудный модулятор 25, на который подается также переменное напряжение высокочастотного подмагничивания с выхода 20 генератора 9 стирания и подмагничивания. Напряжение высокочастотного подмагничивания в амплитудноммодуляторе 25 подается через делительнапряжения, образованный первым ивторым резисторами 13 и 14, на неинвертирующий вход операционного усилителя 22. КоэФфициент усиленияоперационного усилителя 22 определяется цепью обратной связи, образованный четвертым резистором 16 иполевым транзистором 23, сопротивление которого изменяется за счетсигнала порогового элемента 8, поступющего на его затвор через третийрезистор 15. При этом третий и пятыйрезисторы 15 и 17 и второй конденсатор 12 увеличивают линейность изменения. коэффициента усиления операционного усилителя 22 в зависимостиот сигнала порогового элемента 8. Врезультате этого с выхода операционного усилителя 22 через первый кон"денсатор 11 на первый вывод 4 записывающей магнитной головки 5 поступает результат линейной амплитудноймодуляции напряжения высокочастотного подмагничивания сигналом порого
