Патенты с меткой «секции»

Номер патента: 1062312

Опубликовано: 23.12.1983

Авторы: Герасимов, Горбунов, Маленьких, Репко

МПК: C25C 3/08

Метки: алюминиевого, монтажа, подовой, секции, электролизера

...является увеличение срока службы подины и снижение, суммарных потерь электроэнергии. 40Поставленная цель достигается тем, что согласно способу монтажа подовой секции алюминиевого электролизера,включающему укладу токоподводящего стержня и стальных прокладок н паз углеродистого блока и заливку зазора чугуном отдельно в каждую ячейку, образуемую огнеупорными перегородками, укладку прокладок осуществляют влотную к продольной стенке паза с последующим их извлечением после заливки и остывания чугуна, при этом толщина прокладок составляет 0,4-1,0 ширины токоподводящего стержня. 55Выбранные интервалы лнмитируются следующими факторами. Применение прокладок толщиной более 1,0 от ширины токоподнодящего стержня приводит к ухудшению...

Номер патента: 1070319

Опубликовано: 30.01.1984

Авторы: Козулько, Мячин, Полторацков, Силаев

МПК: E21D 23/16

Метки: гидросистема, крепи, механизированной, секции

...и 4 с напорной 5 и сливной 6 линиями. Линиями 7 и 8 гидрораспределитель 1 соединен с входными каналами переключающего клапана 9, выходной канал 10 которого соединен со штоковой полостью 11 гидростойки 12. Кроме того, линия 8 соединена с полостью 13 подпорного клапана 14, содержащей подвижное седло 15, плунжер с выступом 16, толкатель 17. Подпорный клапан 14 соединен линией 18 с гидрораспределителем, а линией 19 - с гидрозамком 20 и поршневой полостью 21 гидростойки 12. Линия 22 соединена со штоковой полостью 23 гидродомкрата 24, а его поршневая полость 25 линией 26 - с гидрораспределителем 1, снабженным клапаном 27.Гидрораспределитель 1 позволяет подавать рабочую жидкость в линии 8 и 22 одновременно (фиг. 1, позиция в) или поочередно...

Номер патента: 1073150

Опубликовано: 15.02.1984

Автор: Свининых

МПК: B63B 9/06

Метки: корпуса, криволинейной, обшивки, секции, судна, формирования

...секции корпуса судна осуществляется следующим образом.На плоском стенде 1 сваривают из листов полотнище 2. На плоское полотнище 2 накладывают параллельно образующей криволинейной поверхности обшивки судна технологические ребра ж сткости 3, которые соединяют с полотнищем 2 электроприхватками. Сварка осуществляется в нижнем положении. При необходимости для ОбеспечениЯ сВарочноГО зазора между .1 ижними кромками технологических ребер жес;- кости 3 и полотнищем 2 производят прижатпе ребер жесткости 3 к полотнищу,". посредством силовых приводов 4. Затем производят кантовку полотьиша 2 с технологическими ребрами жесткости 3 на 180 и его укладку на постель 5. Производят обжатие плоского полотнища 2 10 лекалам 6 постели 5. Прт этом...

Номер патента: 1073477

Опубликовано: 15.02.1984

Авторы: Николаев, Потапов, Романов, Тупиков, Юрищев

МПК: E21D 23/04

Метки: крепи, механизированной, перекрытие, секции

...изобретения является повышение безопасности ведения работв забоях, склонных из-за отжима квивалам.Поставленная цель достигается тем,что в перекрытии секции механизированной крепи, включающем ограждение 60с козырьком, на котором закрепленгибкий щит, шарнирно связанный сгидродомкратом управления, однимконцом закрепленным на ограждении,,и тягу, шарнирно прикрепленную к ограждению, один конец тяги выполнен в виде коромысла, а другойТ-образным и соединен с торцом щита,при этом другой конец гидродомкратауправления закреплен на одном плечекоромысла, другое плечо короталасвязано с серединой щита посредством пружины, а щит выполнен в видескладывающейся шторы иэ шарнирносоединенных перемычками звеньев.На фиг, 1 изображено предлагаемое...

Номер патента: 1073478

Опубликовано: 15.02.1984

Авторы: Белик, Иваненко, Коломойцева, Черепенин

МПК: E21D 23/04

Метки: крепи, механизированной, ориентации, секции

...выполненный в виде пакетарессор, пропущен через втулку, а его,концы размещены в опорах кронштейна,причем гибкие связи скРеплены с направляющей крепи.На фиг. 1 изображено устройство,ориентации секции механизированнойкрепи; общий вид; на фиг. 2 - сечение Ь-А на фиг. 1 (крепление пакетарессор в направляющей основания секции и в кронштейне с регулировочными упорами),Устройство ориентации состоит изчетырехэвенного механизма с телескопическими тягами 1, шарнирно уста-65 новленными при помощи шаровых ОПОР соответственно на основании 2 секции крепи 3 и на кронштейне 4, жестко закрепленном на рештачном ставе конвейера 5, На кронштейне 4 с помощью винтовой нарезки и паза установлены регулировочные упоры 6 в опорах 7, в которых подвижно...

Номер патента: 1076013

Опубликовано: 28.02.1984

Авторы: Басин, Иваница, Краевой, Кривощапов, Кузнецов, Ладная, Ликкей, Моргунов, Середа, Сысолин

МПК: A01C 7/00

Метки: посевной, прикатывающее, секции

...ЦОСРЕД- ством лоек ц крсццпсйца, причем стс)йки царццрно соединены с кроццпецюх с Одной стороны цри поыоши осц, 3 с дру(ой:(рц помощи винтоой 3 дры11 рР(ем 1 н)Водки цр 1(кдтывк)ц(и катков цодцружццецы отцосцтелын) один другого. 50С цель 0 обесцсчеция рс гулровни глуОИЦЬ ХОДЯ ЦОСЕВЦОИ ССКЦИИ,(,ШЦ и;3 ЦОИС- ков катка жестко соединен с рдмой через механизм регулировки г,(уоицы хода.На фиг.Изобджсц;3 схсмд прРнятьВ(1- ющего устройства, раскчее положение; ца фиг. 2 то же, вцд сверху (вариант прикатывания); нд фи. 3 то же, Вид свер( Бари 3 п и 09 н-при кдты ьдюшего уст:)ои.") Б:3 ,1 рцкд Гывдк)шсс устройство посевной 3(ци Включает два црцкатывающих каткаи 2, улдцовленных У-образно один 033(ос 3(гсльцо другого,и закрепленных к отдльныы...

Номер патента: 1084176

Опубликовано: 07.04.1984

Авторы: Абрамов, Иваницкий, Соломевич

МПК: B63B 9/06

Метки: объемной, сборки, секции, судовой

...главного и высокого набора к нижнемуи верхнему плотнищам, высокий наборвыполняют разъемным в горизонтальном направлении и приварку его ведут к полотнищам раздельно.располаЗОгая набором вверх верхнее полотнище,которое затем устанавливают по линии разъема одноименного высокогонабора на нижнее полотнище и сваривают по линии разъема. 35Кроме того, к части высокого набора, устанавливаемой на нижнее по"лотнище, предварительно привариваютпереходной поясок,При этом часть высокого набора,устанавливаемую на нижнее полотнище,выполняют из таврового или полособульбового профиля.На фиг, 1 показано нижнее полотнище со стороны главного и высокого 45набора, на фиг. 2 -верхнее полотниЖ у 176 2ще со стороны главного и высокогонабора на фиг. 3 -,...

Номер патента: 1087083

Опубликовано: 15.04.1984

Авторы: Гюнтер, Карл-Хайнц, Фридрих

МПК: B65G 19/28, E21C 35/14, E21D 23/08 ...

Метки: конвейера, крепежный, мост, очистных, подземных, работ, рештачной, секции, скребкового, установки, цепного

...посредствомболтов 4, головки 5, которые прихватывают сзади держатель 6 щита, приваренный в Ч-образной профилированной выемке 7 к боковине 8, расположенной со стороны выработанногопространства. Болты 4 проходят черезотверстия в перегородке 9, котораяделит внутреннюю полость направляющего кожуха 3 на верхний 10 и нижний 5511 цепные каналы. В каналах 10 и 11движется бесконечная приводнаяструговая цепь, с нижней ветвью кото 083рой (не показана) соединен угольный струг, подконвейерная плита которого проходит под рештачными секциями и входит в нижний цепной канал 11, где соединяется с бесконечной цепью.К каждой рештачной секции 1 со стороны выработанного пространства разъемно прикреплены, например, два направляющих кожуха 3 с помощью...

Номер патента: 1092087

Опубликовано: 15.05.1984

Авторы: Григорьев, Мельницкий

МПК: B63B 19/24

Метки: задраивания, закрытия, секции

...1,ОНедостатком известного устройства является сложность конструкции, а именно наличие промежуточных звеньев, соединяющих тяги с двуплечими рычагами.Целью изобретения является упрощение конструкции.15Для достижения указанной цели в устройстве для задраивания секции закрытия, содержащем поворотно установленные на секции вдоль ее сторон задрайки, шарнирно соединенные тягами, кинематически связанными с приводом перемещения, при этом кинематическая связь тяг одна с другой включает двуплечие рычаги, шарнирно закрепленные на секции, узел шарнирного крепления тяг к задрайкам смещен относительно осей их поворота в сторону кромок 25 секции, а концы тяг соединены соответственно с одним из плеч двуплечего рычага, ось шарнирного крепления которого...

Номер патента: 1102896

Опубликовано: 15.07.1984

Авторы: Ледяшов, Смирнов

МПК: E21B 33/14

Метки: бурильных, колонны, левом, обсадной, отсоединения, резьбовом, секции, соединении, труб

..."головы" секции и, какследствие, затруднение при последующей стыковке.Цель изобоетения - повышение надежности отсоединения за счет упоощения контроля разгрузки левого резьбового соединения,указанная цель достигается тем,что согласно способу отсоединениябурильных труб от секций обсаднойколонны в левом резьбовом соединении, включающему осевое перемещениебурильных труб для разгрузки реэьбового соединения, контроль разгрузки па индикатору веса и последующееотсоединение, контроль разгрузки.по индикатору веса осуществляют постабилизации веса на крюке при непрерывном движении бурильных труб,На фиг,1 и 2 показаны устройства,с помощью которых осуществляетсяспособ; иа фиг.3 - устройство вмомент разгрузки левого резьбовогосоединения, на фиг.4 -...

Номер патента: 1102969

Опубликовано: 15.07.1984

Авторы: Лившиц, Науменко, Николаев, Попов, Романов, Трейгерман, Шартнер

МПК: E21D 17/054

Метки: верхняк, крепи, механизированной, секции

...двуплечего рычага, имеющего упоры и шарнирно закрепленного на козырьке с возможностью контактирования одним плечом с нижней поверхностью элемента, а другим - с помощьюупоров с козырьком, причем это плечо шарнирно связано с гидродомкратом.На фиг. 1 изображен предлагаемый верхняк, вид сбоку с разрезом по продольной осиего, в сдвинутом положении; на фиг. 2то же, в раздвинутом положении; нафиг. 3 - разрез А-А на фиг. 2; на фиг, 4 -разрез Б-Б на фиг. 2.Верхняк содержит козырек 1, выдвижной элемент 2, двуплечие рычаги 3 с упорами 4 и поджимной осью 5, шарнирно установленные на козырьке 1, гидроцилиндр 6с предохранительным клапаном в поршневой полости, шарнирно закрепленный, навыдвижном элементе 2 и двуплечих рычагах 3, упоры 7,...

Номер патента: 1105423

Опубликовано: 30.07.1984

Авторы: Беляков, Колобов, Маркин

МПК: B65G 47/56

Метки: горизонтальную, гравитационного, грузов, конвейера, наклонной, передачи, роликового, секции, секцию

...секцию, включающем шарнирно установленную на основании поворотную от груза дебалансную рамку с уста 25 30 35 40 45 50 55 новленными на ее осях грузонесущими роликами, упоры, ограничивающие вращение дебалансной рамки, и шарнирно установленную дополнительную рамку со свободно вращающимся роликом, расположенным между грузонесущими роликами дебалансной рамки, дебалансная рамка снабжена установленными на оси грузонесущей рамки со стороны горизонтальной секции свободно вращающимися катками, а дополнительная рамка установлена на оси первого по ходу движения груза ролика горизонтальной секции с возможностью взаимодействия со свободно вращающимися катками дебалансной рамки.На фиг. 1 изображено предлагаемое устройство, общий вид; на...

Номер патента: 1108234

Опубликовано: 15.08.1984

Авторы: Журавлев, Захарьевский, Панин, Страдов, Ширяев

МПК: F02M 59/48

Метки: нагнетательной, насоса, сборки, секции, топливовпрыскивающего, узла

...Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патента, г. Ужгород, ул. Проектная, 4Изобретение относится к топливовпрыскивающей аппаратуре двигателя внутреннего сгорания.Известны способы сборки узла нагнетательной секции топливовпрыскивающего насоса, содержащей втулку, плунжер и дозатор, путем определения величины диаметральных зазоров между втулкой, плунжером и дозатором, комплектования деталей и соединения их в узел 1.Недостатком данных способов является то, что при их осуществлении не учитывается влияние изогнутости оси втулки на собираемость пары втулка-плунжер, т. е. на объем незавершенного производства и надежность работы нагнетательной секции.5Цель изобретения - повышение надежности путем снижения случаев зависания плунжера.Указанная...

Номер патента: 1109526

Опубликовано: 23.08.1984

Авторы: Анохин, Аралов, Баринов, Мамонтов

МПК: E21D 23/16

Метки: крепи, передвижки, секции

...клапане 26 и при закрытом запорном клапане 25 (левое крайнее положение поршня 3 на фиг. 3) рабочая жидкость поступ ает из поршневой полости 27 гидро- домкрата в гидромагистраль 19 распорных стоек крепи и проходит при этом по каналу 22 через запорный 26 и обратный 24 клапаны в дополнительный канал 13 и далее по каналам ниппеля 17, уплотнительного элемента 18 и каналу 20 плунжера 14 запорного клапана 15 - в гидромагистраль 19.Клапан 25 в этом положении поршня 3 закрыт и рабочая жидкость из канала 22 в канал 21 не поступает. При открытом запорном клапане 25 и закрытом запорном клапане 26 (правое край нее и промежуточные положения поршня 3 па фиг. 1 и 2) дополнительный канал обеспечивает поступление рабочей жидкости из гидромагистрали 19...

Номер патента: 1121447

Опубликовано: 30.10.1984

Авторы: Парфенов, Потапов, Пронин

МПК: E21D 17/04

Метки: крепи, механизированной, перекрытие, секции

...зольность угля,Цель изобретения - повышение надежности крепления забойной зоны при вывалах.Поставленная цель достигается тем, чтов перекрытии секции механизированнойкрепи, включающей основной и поворотныйкозырьки, имеющие упоры и шарнирносвязанные с оградительной частью перекрытия, на которой одним концом шарнирнозакреплен гидропатрон, другой конецгидропатрона шарнирно связан с основнымкозырьком и установлен между упорамиосновного и поворотного козырьков.На фиг. 1 изображено перекрытие секции механизированной крепи; на фиг. 2 -сечение А - А на фиг. 1, по оси штока;на фиг. 3 - узел 1 на фиг. 1.45 50 давлении кровли на поворотный козырек усилием выше предельного, определяемого настройкой предохранительного клапана гидропатрона,...

Номер патента: 1129374

Опубликовано: 15.12.1984

Авторы: Баринов, Горин, Елкин, Ермаков, Журавлев, Кожухов, Мосунов, Федоров

МПК: E21D 23/16

Метки: гидравлическое, крепи, механизированной, распределительное, секции

...полость обратного регулятора сообщена гидролинией с напорной 40магистралью,а подклапанная полость -с гидроблоком гидростойки. Прираспоре стойки секции крепи рукоятку распределительного элементаустнавливают на 1-2 с в позицию 45подачи рабочей жидкости в поршнеВую полость регулятора и возвращаютв исходное нейтральное положение,при этом поршень и шток с толкателем переместятся вверх до упора в 50ограничитель хода, откроют обратныйклапан для подачи рабочей жидкости изнапорной магистрали в поршневую полость гидростойки. В связи с тем, чторабочая жидкость из поршневой полости регулятора не может поступить в сливную магистраль через об-.ратный клапан, установленный на ее 374 4входе, она будет вытесняться через дроссель в...

Номер патента: 1132025

Опубликовано: 30.12.1984

Автор: Шемякин

МПК: E21D 23/04

Метки: крепи, механизированной, перекрытие, секции

...-сечение Б"Б на Фиг. 3; на Фиг, 5 -соединение верхняков соседних перекрытий, вид снизу (вид В на Фиг. 1). 55Перекрытие секции крепи содержиткорпус 1, в котором нодвижио установлены два выдвижных верхняка 2 25 2и 3. Выдвижные верхняки соседнихсекций соединены между собой шарниром 4, Каждый выдвижной верхнякимеет свой гидродомкрат 5 двойногодействия, Для связи со штоком гидродомкрата 5 выдвижной верхнякимеет упор 6. Корпус гидродомкрата(гидроцилиндр) связан с корпусом 1перекрытия. При этом корпус 1 перекрытия имеет сквозной паз 7 длясвободного хода упора 6,Корпус 1 перекрытия служит опорой для выдвижных верхняков 2 и 3 .и имеет направляющие прямоугольныепазы для выдвижных верхняков. Устройство и крепление шарнира 4, соединяющего выдвижные...

Номер патента: 1134460

Опубликовано: 15.01.1985

Авторы: Кулаков, Лебедев, Михайлюк

МПК: B63B 9/06

Метки: корпуса, объемной, сборки, секции, судна, частей

...закрепленными на манипуляторе и симметрично расположенными горизонтальными направляющими с перемещающимися в каждой из них балансирами, имеющими возможностью постоянного контакта с боковыми поверхностями части секции, причем каждый из этих балансиров выполнен в виде замкнутого по контуру каркаса, спрофилированного по форме овоида, и шарнирно соединен со штоками установочных гидроцилиндров, при этом каждый из упомянутых балансиров выполнен взаимодействующим с датчиком отклонения установки части секции, а длина контактной рабочей части поверхности каждого из балансиров равна двум шпациям балок набора на собираемой секции.На фиг. 1 схематически изображено устройство для сборки объемных секций корпуса судна, общий вид; на фиг. 2 -...

Номер патента: 1135906

Опубликовано: 23.01.1985

Авторы: Александров, Антонов, Бенюх, Буялич, Костромов

МПК: E21D 23/04

Метки: крепи, механизированной, основание, секции

...и уменьшает сечение для прохода воздуха.Кроме того, известное основаниеможет быть использовано лишь накрепях типа М 87, а для крепей серийных комплексов типа ОКП,2 МКЭ, МК,УКП такое основание не может бытьиспользовано, так как при передвижке его забойная часть заходит подконвейер и поэтому здесь невозможно разместить гидродомкрат управле"ния, Это снижает область примененияизвестного основания,Целью изобретения является расширение области применения и увеличение прохода в крепи.Указанная цель достигается тем,что в основании секции механизированной крепи, включающем опорнуюбалку, гидродомкрат управления, саединенный с ней одним концом черезкронштейн, погружную коробчатую раму,содержащую продольные щитки и завальный поперечный щиток,...

Номер патента: 1144930

Опубликовано: 15.03.1985

Авторы: Колесников, Чекин

МПК: B63B 9/06

Метки: модулей, плоской, секции

...пары подвижных кареток44930 2и закрепляют торцовые кромки 5 и 6, Посл этого осуществляют сближение до упог присоединяемых модулей 1 и 4, выполнен 1 в номинальный размер, посредством упора толкателя либо на кромку 7 модуля 4, либо в подвижные каретки сборочного стенда. После сближения до упора присоединяемых модулей 1 и 4 определяют визуально степень сходимости элементов набора 8 - 11, т. е. наличие наклона стыкуемых элементов набора 8 - 11, За элементы набора приняты 5 Оребра жесткости 8 и 9 или балки набора 10 и 11, которые могут быть образованы полособульбом, тавром, уголком.После того, как осмотр стыкуемых ребер жесткости 8 и 9 или балок набора 10 и 11 выявил какие отдельные смежные ребра жесткости 8 и 9 или балки набора 10 и 11...

Номер патента: 1144932

Опубликовано: 15.03.1985

Автор: Безбах

МПК: B63B 9/06

Метки: корпуса, сборки, секции, судна

...с полотнищем секции 1. Однако для совмещения решетки продольно-поперечного рамного набора с панелью требуется разметка и значительные затраты времени на сборку. Цель изобретения - повышение качества сборки и производительности труда.Указанная цель достигается тем, что согласно способу сборки секции корпуса судна, заключающемуся в том, что изготавливают набор секции на одной постели, а полотнище секции - на другой, а затем поворачивают постель с набором вокруг шарнира на 180 над постелью, на которой расположено полотнище секции, и фиксируют постели относительно друг друга, после чего соединяют набор с полотнищем секции, перед поворотом постели с набором секции ее соединяют шарниром с постелью, на которой расположено полотнище...

Номер патента: 1145148

Опубликовано: 15.03.1985

Авторы: Баринов, Журавлев, Кожухов, Мосунов, Федоров

МПК: E21D 23/00

Метки: гидросистема, крепи, механизированной, секции

...секции механизированной крепи с продольным разрезом дозирующего устройства.Гидросистема включает гидростойку 1, поршневая и штоковая полости 2 и 3 которой соединены гидролиниями 4 и 5 с предохранительным клапаном 6 и гидрозамком 7 гидроблока 8,автоматическое устройство 9 повышения давления с обратными клапанами 10 и 11 низкого и высокого давления, дозирующее устройство,12 с гидравлическим реле времени, регулируемый перепускной клапан 13, гидрораспределитель 14, напорную и сливную магистрали 15 и 16. Дозирующее устройство состоит из корпуса 17, в котором размещены поршень 18 с калиброванным отверстием 19 и обратным клапаном 20, толкатель 21, шток 22, поршень 23 управления и обратный клапан 24. Поршень 18 перемещается в замкнутой...

Номер патента: 1154482

Опубликовано: 07.05.1985

Авторы: Калинин, Коробов, Коровкин, Соболь

МПК: E21D 23/06

Метки: гидростойкой, крепи, механизированной, перекрытия, секции, соединения

...крепи.Целью изобретения является упрощение конструкции устройства и повышение надежности работы перекрытия секции механизированной крепи.Эта цель достигается тем, что в устройстве для соединения перекрытия секции механизированной крепи с гидростойкой, содержащем опорную пяту, закрепленную на перекрытии, прикрепленную к ней опорную пластину с окном и вкладыш, окно в опорной пластине выполнено с эксцентриситетом относительно вертикальной оси опоры в направлении, продольном оси перекрытий, при этом вкладыш установлен на пластине со стороны эксцентриситета.На фиг. 1 представлен общий вид устройства для соединения перекрытия секции механизированной крепи с гидростойкой, сечение; на фиг. 2 - вид А на фиг. 1.Устройство для соединения...

Номер патента: 1159504

Опубликовано: 07.06.1985

Авторы: Быков, Савинов, Сартаков, Усевич

МПК: A01D 45/06

Метки: ведущий, льнотеребильной, секции, шкив

...кольцами. На фиг, 1 изображен ведуший шкив,вид в плане; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - схема положения выдвижных ребер при нормальной работе без буксования ремня; на фиг. 4 - то же, при начале буксования ремня; на фиг. 5 шкив с теребильным ремнем при поднятых выдвижных ребрах, разрез; на фиг. 6 - фасонное клиноременное кольцо; на фиг. 7- вид Б на фиг. 6; на фиг. 8 - сечение В-В на фиг. 6; на фиг, 9 - соединение кольца и ведущей секции с пружиной при работе без прегрузки; на фиг, 1 О - то же, при перегрузках.Шкив ведущий сборной конструкциисостоит из ведущей секции 1, на которую установлено с возможностью углового перемещения фасонное кольцо 2 с клинообразным пазом, подпружиненное демпферными пружинами 3, и...

Номер патента: 1165549

Опубликовано: 07.07.1985

Авторы: Родионов, Фавстов, Шишкин

МПК: B23K 37/04

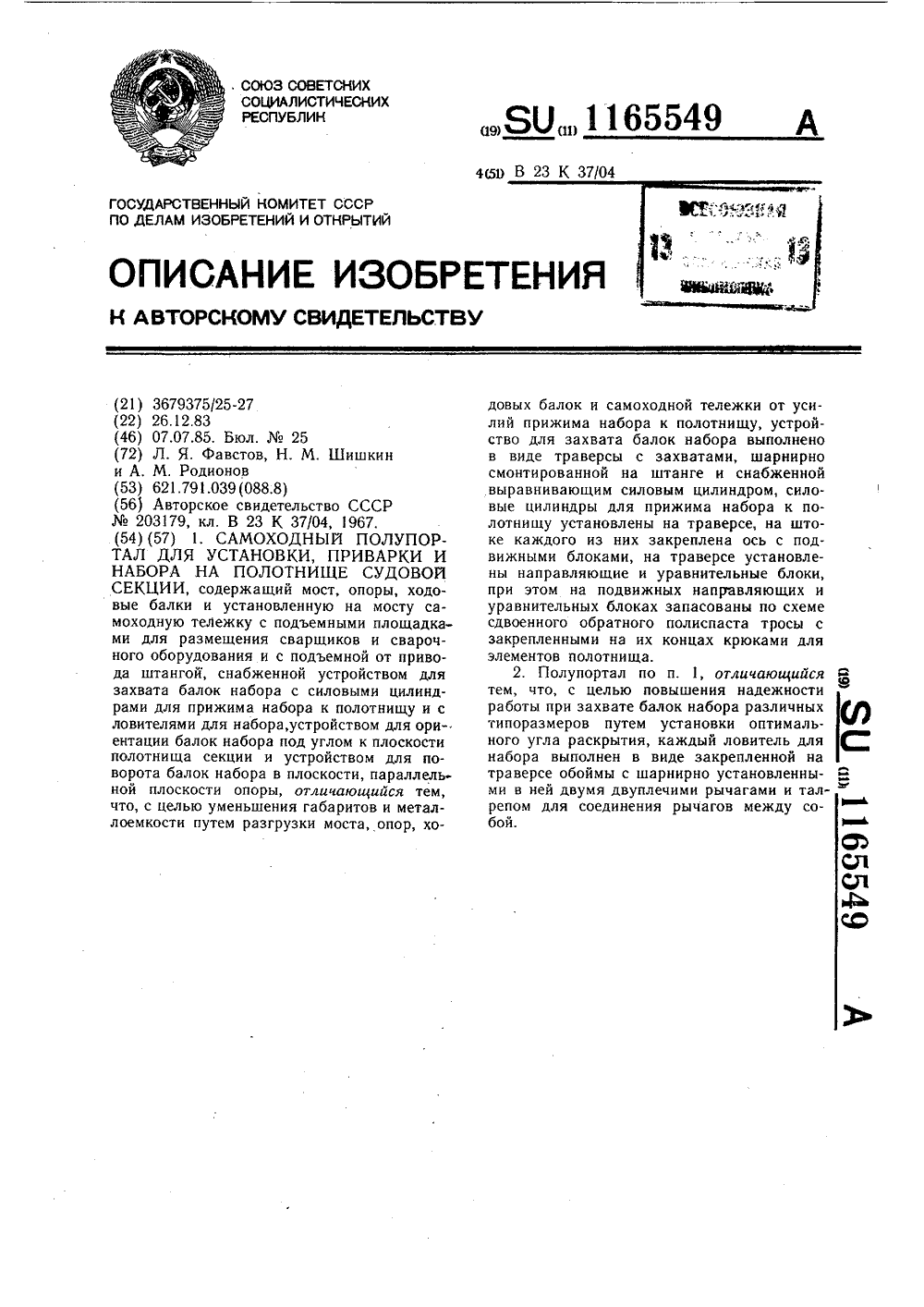

Метки: набора, полотнище, полупортал, приварки, самоходный, секции, судовой, установки

...талрепом 26. На нижней плоскости траверсы 9, в середине ее установлен горизонтальный силовой цилиндр 27, ось которого перпендикулярна продольной оси траверсы 9.На тележке 6 размещены привод 28 подьема и опускания штанги 7, приводы 29 подьема и опускания вертикальных стрел 30 и привод 31 передвижения тележки б. Привод 31 оснащен тормозом 32 и соединен с ходовыми колесами ЗЗ, а каждое ходовое колесо 33 соединено с шестерней 34, входящей в зацепление с рейкой 35, закрепленной на мосту 1.На нижних концах стрел 30 закреплены площадки 36 для размещения сварщиков и сварочной аппаратуры.На тележке б размещена также насосная станция 37 для питания гидроприводов механизмов полупортала.Привариваемый высокий набор 38 размещен в кассетах (не...

Номер патента: 1165799

Опубликовано: 07.07.1985

Автор: Рощупкин

МПК: E21D 23/04

Метки: крепи, механизированной, основание, секции

...плоскостью. Опор ная грань 3 каждого выступа 2 параллельна продольной оси корпуса 1 и отстроит от нее на половину шага ус- З 0 1тановки крепи по длине очистного забоя. Направляющая грань 4 каждого выступа 2 представляет собой скос в сторону очистного забоя и образует с опорной гранью 3 угол 155-175Для сохранения зазора между боковыми поверхностями смежных оснований при направленном смещении по восстанию пласта задней части передвигаемого основания необходимо, чтобы дли щ 0 на опорной 3 и направляющей 4 граней соответствовала шагу передвижки секции крепи. Для оснований, находящихся в нормальном по отношению к конвейеру 5 положении, суммарная длина одной направляющей 4 и двух опорных 3 граней меньше шага передвижки сек. ции. При предельной...

Номер патента: 1171595

Опубликовано: 07.08.1985

Авторы: Бернацкий, Велев, Вербанова, Геров, Мышляев, Пономаренко, Санин, Суслов, Хаджидимов, Широв

МПК: E21D 23/16

Метки: гидропривод, крепи, механизированной, секции

...18 - через клапан 19 остаточного подпора, обратный 20 иподпорный 21 клапаны, с дополнительной управляющей полостью 22, которая соединена со штоковой полостью)гидродомкрата,Гидропривод работает следующимобразом. 45Для осуществления операции "Разгрузка секции" гидрораспределителем 4 жидкость подается в штоковуюполость 17 гидростойки 8, Одновременно рабочая жидкость поступает 5 Ов управляющую полость гидрозамка11 и открывает его, соединяя поршневую полость 18 гидростойки 8 через подпорный клапан 21 и гидрораспределитель 4 со сливной магистралью 6. Так как дополнительнаяуправляющая полость 22 подпорногоклапана 21 соединена в это время через гидрораспределитель 4 сосливом, то подпорный клапан практически не оказывает сопротивленияопускания...

Номер патента: 1180523

Опубликовано: 23.09.1985

Авторы: Бондаренко, Науменко, Николаев, Онопко, Попов, Пронин, Романов, Шартнер

МПК: E21D 23/04

Метки: крепи, механизированной, перекрытие, секции

...являются ненадежность в работе,В исходном положвозможность поломки упругого элемензырек 1 удерживаетста, которая может возникнуть каквания (поворота в риз-за принципа действия упругогоство секции крепи)элемента (работает на растяжение),З 5 рительного поджатиятак и из-за расположения (находитсятов 5 за счет упорав неогражденном пространстве), чтоэлемента 9 шайбы 8приводит к взаимодействию упругогоучасток 12 кронштейэлемента с породами завала. ЗаменаПри этом цилиндричеже упругого элемента требует тру;,ов направляющих 10 кемких операций для обеспечения безоштейна 11 огражденипасности работ по ремонту,зырька 1 располагаюЦель изобретения - повышение налевом положении.дежности в работе,15 Поставленная цель достигается тем,45 что перекрытие...

Номер патента: 1183683

Опубликовано: 07.10.1985

Авторы: Бобришов, Федоров

МПК: E21D 23/06

Метки: крепи, механизированной, перекрытие, секции

...3. Выпвижная консоль 2 выполнена П-образного сечения и по шири-не близка к ширине секции механи- , 20зированной крепи 1, К выдвигаемомуконцу консоли 2 прикреплен шарнирночег,ез рычаги 4 башмак 5. К каждомурычагу 4 в средней его части шарнирно прикреплена траверса 6. Обе ,25траверсы противоположными концамисоединены между собой с помощью оси7. Последняя установлена таким образом, что имеет выступающие за тра- .версы 6 концы, которые помещены вгоризонтальные выемки, например,пазы 8, выполненные в боковых стенках механизированной крепи 1, иимеют возможность свободно перемещаться по этим лазам. Длину траверсы выбирают такой, чтобы при.упоре оси 7 в передний край паза 8башмак 5 устанавливался совместнос рычагом 4 в вертикальное...

Номер патента: 1191583

Опубликовано: 15.11.1985

Авторы: Дегтярев, Кондаков, Коротков, Кузьменко, Погребняк

МПК: E21C 41/06

Метки: выемочной, днища, секции, формирования

...щелей осуществляют бурением вееров скважинОдновременно или после проведениявыработок производят бурение оконтуривающих днище скважин. Для этоговдоль всего штрека 6 отбиваемой сек 5 ции бурят расположенный в одной плоскости, наклонной в сторону нетронутого массива, ряд сближенных параллельных или веерно расположенныхскважин 13 до соединения их с линиейО границы подсечки отбиваемой секции снетронутым массивом. В пределах отбиваемой секции из всех доставочныхштреков 6 в направлении их боковыхстенок по всей нижней плоскости бу 15 рят сближенные параллельные скважины 14, а из вентиляционного орта 8,находящегося на границе с нетронутыммассивом, - соединительные скважины 15 до всех ближайших к этому орту20 скважин 14 нижней плоскости....
