Номер патента: 1747199

Опубликовано: 15.07.1992

Авторы: Кохно, Краевой, Мочальник

МПК: B07B 4/08, B07B 7/06

Метки: пневмосепаратор

...располагаются в потоке наибольшей площадью перпендикулярно направлению потока. Поэтому нити и лейты задерживаются, ф нз спицах 6 поверхности 5, продолжают по ним движение и вместе с незначительной частью газа выводятся через патрубок 3, Основная часть газового потока, необходимая для дальнейшего транспортирования очищенного материала, вместе с ним проходит между спицами 6 и выводится через патрубок 4. Спицы 6 выгнуты вниз, поэтому угол отскока частиц на начальном участке1747199 игГ Корректор А.Осауленк оставитель Н.Кохн хред М.Моргентал Редактор А.Огар каз 2459 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, МоскваЖ, Раушская наб., 4/5 издательский комбинат "Патент", г, Ужгород,...

Номер патента: 1702913

Опубликовано: 07.01.1992

Авторы: Басин, Дранникова, Кашкаров, Клемчук, Краевой, Ладная, Слободюк, Соловинский, Тимофеев

МПК: A01C 19/00, F16H 3/00

Метки: высева, изменения, механизм, нормы, передач

...с цилиндрическим пальцем 5 и 15 рычагом 6 управления. На ведущем валу 2 установлен блок 7 шестерен, а на ведомом. валу - 3 подвижная кулиса 8, в корпусе которой закреплены зубчатые колеса 9 и 10, В . корпусе кулись,8 выполнен паз 11, а на валу 20 4 с рычагом бустановлен эксцентрик с паль-цем 5, взаимодействующим с пазом 11 кулй-сы 8; На рычаге б имеется фиксатор 12, а накорпусе 1 механизма передач установлена :.пластина 13 с отверстиями, в которые вхо дитфиксатор 12,Механизм работает следующим образом.Крутящий момент с опорно-приводного колеса сеялки передается на ведущий вал 2 30 при помощи какой-либо передачи, например цепной, затем через одну ИЗ Шестерен блока 7 и зубчатые колеса 9 и 10 кулисы 8 - на ведомый вал 3 и далее...

Номер патента: 1655318

Опубликовано: 15.06.1991

Авторы: Басин, Глуховский, Дранникова, Жуков, Казачук, Кашкаров, Краевой, Кришталь, Ладная, Литвинов, Слободюк, Соловинский, Щербина

МПК: A01B 51/04

Метки: агрегат, возделывания, культур, модульный, пропашных

...прицеп 8.Колесные пары 5 представляют собойбалку, опирающуюся на самоустанавливающиеся колеса 6. К балкам колесных пар 5 20крепится рама 1, на которой закрепленыпараллелограммные подвески 2 с гидроцилиндрами 3, предназначенные для присоединения модулей 4 посевных секций, ихподъема в транспортное положение и опускания в рабочее, а также осуществлениякопирования модулями неровностей поверхности почвы в рабочем положении,Рама 1 модульного агрегата для возделывания пропашных культур снабжена прицепами рабочего положения 7 итранспортного положения 8,Агрегатирование модульного агрегатадля возделывания пропашных культур с модулями посевных секций осуществляется 35следующим образом.Трактор, соединенный с транспортнымприцепом 8...

Номер патента: 1505460

Опубликовано: 07.09.1989

Авторы: Басин, Глуховский, Гонза, Дранникова, Катеринчук, Кашкаров, Краевой, Ладная, Соловинский

МПК: A01C 7/04

Метки: сеялка

...нд тупиц посредством кольца 17 и возврдтнои пружины 18. Год отражательным роликом в корпусе 3 аппарата расположена полость 19 лля сбора семян, д врхцяя кромка перлией части корпуса, перекрывающего ячейки высевдкшего диска 4, имет скос 20 лля схода семян поверхагсти дискд в полость 19 лля сбора семян, при этом стцки полости для сбора семян выполнены наклонными пол углом, большим угла трения семян по этим стенкам.Сеял кд работает следующим обрдзом.При движении сеялки вращение от опорно-приводных колес 1 через блок обгонных муфт передается ца высевдкши дцпдрдты 2. А постоянное врагцение высевдкгаие дппардты получают от приводного релуктора 13, врдцгдкнцегоя от ВОМ трактора чгр блок обгонных муфт.Смена, поступившие из бункера в корпус...

Номер патента: 1475513

Опубликовано: 30.04.1989

Авторы: Басин, Гершкул, Краевой, Соколов, Сысолин, Шумейко

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...зоны предкамерной полости 1 ез выводное окно 25 поступают в 5 1 О 15 20 25 30 35 40 тельные движения, что позволяет лучше удалять лишние семена. Оставшееся в ячейке 3 основное семя транспортируется в зону выброса, где под воздействием струи воздуха из канала 27 оно выбрасывается в борозду. 4 ил. 2нижнюю часть камеры 10, где подхватываются воздушным потоком, образованным движением воздуха из пневмокамер 6 - 9 через тангенциально расположенные каналы 11, и транспортируются по каналу семенной камеры 10 в верхнюю ее часть, где часть семян через открытый участок камеры 10 за счет центробежных сил, действующих при криволинейном движении на семена, и избыточного давления в камере 10 заполняет ячейки 3 вращающегося диска 2, а остальная часть...

Номер патента: 1336967

Опубликовано: 15.09.1987

Авторы: Басин, Вельбовец, Контер, Краевой, Муцынов, Сиора, Щербина

МПК: A01C 5/04

Метки: борозд, заделки

...последней, В верхней части стоек 2 выполнены лыски 5, на которых посредством отверстий аналогичного лыскам сечения посажены тяги 6. 25Такое соединение стойки 2 с тягой 6 обеспечивает надежное крепление загортача 1, исключая его свободный поворот вокруг вертикальной оси.Тяги 6 выполнены вэаимодействующи ми с продольными пазами 7 ползуна 8 закрепленного на рамке 4 посредством паза 9 с возможностью фиксации и продольного перемещения с помощью болта 10, Устройство содержит также стопорные болты 11 для регулировки угла атаки дисков и штыри 12 тяг 6, входящие в пазы 7.Устройство для заделки борозд работает следующим образом. 40При перемещении ползуна 8 вдоль рамки 4 ползун одновременно воздействует на оба штыря 12 тяг 6, тем самым...

Номер патента: 1230496

Опубликовано: 15.05.1986

Авторы: Басин, Глуховский, Дранникова, Кашкаров, Краевой, Манякин

МПК: A01C 7/04

Метки: аппарат, высевающий

...на фиг.2; на фиг.4 вид Б на фиг. 1 (высеваюший диск со стороны периферийного обода); на фиг. 5 вид В на фиг. 4; на фиг. 6 - разрез Г-Г на фиг. 4.Высеваюший аппарат содержит корпус 1 с окном 2 для подачи семян, высевающий ячеистый диск 3, установленный на валу 4. Диск 3 со стороны зоны заполнения имеет периферийный обод 5 с вырезами 6 и ячейки 7.Над диском в семенной камере расположена полость 8, в корпусе выполнен кольцевой выступ 9 с пазом 10 для периферийного обода и выталкиватель 11.Задняя кромка2 выреза 6 совпадает с плоскостью стенки 13 ячейки 7 и наклонена к поверхности 14 диска 3 под углом сс.Аппарат работает следующим образом.Семена, поступившие из бункера в корпус 1 через окно 2 для подачи семян, приводятся в движение высевающим...

Номер патента: 1005491

Опубликовано: 07.02.1986

Авторы: Александровский, Воробьев, Гордейчик, Краевой, Петухов, Писаренко, Русаков, Фонштейн

МПК: C22C 37/10

Метки: чугун

...мас,Е:Углерод .3,7-4,2Кремний 1,6-2,41 О Марганец 0,6 - 0,9Сурьма 0,04-0,12Редкоземельныеметаллы цериевой группы 0,02-0,06Железо ОстальноеП р и м е р. Предложенный чугунвыплавляли в индукционной печи скислой Аутеровкой с использованиемв качестве шихтовых материалов идобавок литейного чугуна, граАита,сурьмы, силикомишметалла, ферросплавов марганца и кремния. Литейныйчугун загружали в печь, расплавляли, перегревали до 1430-1450 С,д 5 добавляли в печь расчетное количество сурьмы, а перед заливкой в чугунвводили 0,05-0,152 силикомишметалла,Из отливок чугуна изготавливали направляющие втулки клапанов двигателей, которые испытывали на износостойкость при радиальной нагрузкеклапана 21,5 кгс, обеспечивающейвеличину контактного...

Номер патента: 1118304

Опубликовано: 15.10.1984

Авторы: Басин, Глуховский, Голозубов, Козачук, Козьев, Краевой, Литвинов, Манякин, Паламарчук, Тищенко, Федорченко, Шмат

МПК: A01C 7/20

Метки: пневматической, семянаправитель, сеялки

...дражированные семена, что еще более усиливает этот отрицательный эффект при высеве обычных семян,Цель изобретения - повышение точности размещения семян и надежности фиксации их в пкчве.Поставленная цель достигается тем, что в семянаправителе пневматической сеялки, содержащем сообщенный с высеваюшим аппаратом и источником сжатого воздуха изогнутый по спирали трубопровод с закрепленным на нем гасителем воздушного потока, последний выполнен в виде установленных по окружности и образующих проходное отверстие для семян стержней, при этом гаситель воздушного потока выполнен с изгибом по брахистохроне, а выходное отверстие гасителя воздушного потока расположено вне зоны конусной поверхности с углом 15 - 20, которая выполнена образующими,...

Номер патента: 1076013

Опубликовано: 28.02.1984

Авторы: Басин, Иваница, Краевой, Кривощапов, Кузнецов, Ладная, Ликкей, Моргунов, Середа, Сысолин

МПК: A01C 7/00

Метки: посевной, прикатывающее, секции

...ЦОСРЕД- ством лоек ц крсццпсйца, причем стс)йки царццрно соединены с кроццпецюх с Одной стороны цри поыоши осц, 3 с дру(ой:(рц помощи винтоой 3 дры11 рР(ем 1 н)Водки цр 1(кдтывк)ц(и катков цодцружццецы отцосцтелын) один другого. 50С цель 0 обесцсчеция рс гулровни глуОИЦЬ ХОДЯ ЦОСЕВЦОИ ССКЦИИ,(,ШЦ и;3 ЦОИС- ков катка жестко соединен с рдмой через механизм регулировки г,(уоицы хода.На фиг.Изобджсц;3 схсмд прРнятьВ(1- ющего устройства, раскчее положение; ца фиг. 2 то же, вцд сверху (вариант прикатывания); нд фи. 3 то же, Вид свер( Бари 3 п и 09 н-при кдты ьдюшего уст:)ои.") Б:3 ,1 рцкд Гывдк)шсс устройство посевной 3(ци Включает два црцкатывающих каткаи 2, улдцовленных У-образно один 033(ос 3(гсльцо другого,и закрепленных к отдльныы...

Номер патента: 1056942

Опубликовано: 30.11.1983

Авторы: Басин, Иваница, Казаков, Краевой, Кузнецов, Ликкей, Маломуж, Нагорный, Остапчук, Сысолин

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...посредством пневмопривода 4, и семенную камеру 5, выполненную в виде криволинейного канала, соединенную в нижней части посредством вводного канала 6, а в верхней части выводного канала 7 с предкамерной полостью 8, которая в свою очередь в нижней части посредством канала 9 соединена с бункером 10 для семян и через вводной канал 6 ,с семенной камерой 5. Семенная камера 5 в зоне прилегания ее к высевающему барабану1 имеет окно 12, перекрываемое внутренней ячеистой повепхностью барабана 11. Пневмокамепа 2 в зоне выводного канала 7 сообщена с семенной камерой 5 посредством сопла 13, перед которым установлейа отражательная пластина 14 с возможностью регулирования зазора между ее верхней кромкой и внутренней цилиндрической поверхностью...

Номер патента: 1036274

Опубликовано: 23.08.1983

Авторы: Басин, Дранникова, Кашкаров, Краевой

МПК: A01C 7/04

Метки: аппарат, высевающий

...дозирующего диска, из-за чего снижается качество посева. Цель изобретения - повышение качества посева за счет снижения повреждаемости семян при высеве.Эта цель достигается тем, что в высевающем аппарате дозирующий диск концентрично установлен внутри транспортного с зазором, в котором в зоне заполнения расположено закрепленное на корпусе полукольцо, при этом каждая ячейка для семян и каждый транспортный канал установлены соосно друг другу, а также тем, что на корпусе в зоне перЕдачи семян в транспортные каналы выполнена наклонная фаска.На фиг. 1 изображен высевающий аппарат, разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг, 3 - то же, в зоне заполнения.Высевающий аппарат содержит семенной бункер 1, корпус 2, неподвижно закрепленные между...

Номер патента: 1021362

Опубликовано: 07.06.1983

Авторы: Басин, Зайцев, Кабаченко, Колесниченко, Краевой, Курзов, Ликкей, Пекерман, Сысолин

МПК: A01B 51/04

Метки: агрегатов, посевных, составления, шасси, широко-захватных

...горизонтальный шарнир выполнен в виде кронштейнов, которые установлены на смежных брусьях рам и шарнирно соединены с поводками.На фиг. 1 изображено двухъярусное шасси для составления широкозахватных посевных агрегатов в рабочем положении; на фиг. 2 - то же, в транспортном положении; на фиг. 3 - трехъярусное шасси для широкозахватных посевных агрегатов в рабочем положении; на фиг. 4 - то же, в транспортном положении; на фиг. 5 - брус рамы на базе навесной машины, в рабочем положении; на фиг. 6 - брус рамы на базе полунавесной машины, в рабочем положении; на фиг. 7 - то же, в транспортном положении.Шасси для составления широкозахватных посевных агрегатов включает брусья 1 и 2 рамы, соединенные между собой посредством горизонтального...

Номер патента: 980646

Опубликовано: 15.12.1982

Авторы: Басин, Буштец, Иваница, Иванов, Краевой, Кузнецов, Ликкей, Остапчук, Сысолин

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...Б - Б на фиг. 1.Высевающий аппарат включает бункер 1 для семян, вертикально установленный и имеющий кольцевой паз 2, барабан 3 со сквозными ячейками 4. Внутри барабана 3 расположен цилиндрический корпус 5. В цилиндрическом корпусе 5 выполнены пневматическая 6 и семенная 7 камеры, соединенные тангенциальными каналами 8.В верхней части камеры 7 выполнен выводной канал 9 и окно 10. В кольцевом пазу 2 барабана 3 установлена регулировочная пластина 11. Барабан 3 с внешней стороны охватывается направляющей 12, предназначенной для предотвращения выползания семян из ячеек 4. В бункере 1 с зазором относительно его днища 13 установлена вертикальная перегородка 14. Плоскость перегородки 14 параллельна торцовой поверхности цилиндрического корпуса...

Номер патента: 938796

Опубликовано: 30.06.1982

Авторы: Басин, Зеленев, Краевой, Кривощапов, Ладная, Литвинов, Манякин

МПК: A01C 7/20

Метки: сошник

...сошник (фиг, 1 и 7) включает наральник 1, где правая боковина 2 его выполнена в виде плоской поверхности, параллельной оси рядка, к которой под острым углом расположена лобовая поверхность 3, при этом образуется односторонний клин 4 (вид Е ) с режущей частью 5, острие которого постепенно переходит по криволинейной поверхности 6 в зоне формирования борозды, ограниченной плоскостью, параллельной дневной поверхности почвы, проходящей по линии М Х, к центру ложеобразователя 7 и двух щек сошника: правой 8 и левой 9.Наральник работает следующим образом.В рабочем положении (фиг. 1) при контакте с почвой наральник раскрывает борозду 10 (фиг. 8). В открытую борозду укладываются семена 11. При дальнейшем его перемещении со стороны...

Номер патента: 927154

Опубликовано: 15.05.1982

Авторы: Басин, Дранникова, Зеленев, Кашкаров, Краевой, Литвинов, Манякин, Сысолин

МПК: A01C 7/04

Метки: аппарат, высевающий

...которым на периферии пластины расположены овальные, охватывающие ячейки диска углубления.Разделительное кольцо может быть выполнено путем выштамповки на вставном диске из тонкого листа. Это может упростить технологию изготовления по сравнению с выполнением ее непосредственно на диске. Кроме того, при высеве сыпучих семян кольцо может оказаться не нужным, и в этом случае его можно снять вместе с накладкой.На фиг. 1 изображен высевающий аппарат; на фиг. 2 - разрез А - А на фиг. 1; в большем масштабе часть диска с ячейкой, ребордой и разделительным кольцом; на фиг, 3 - вид В на фиг. 2 (диск с овальным углублением).927154 витель Т. НаумА. Бойкас699 аКорректор Л. БПодписноеСССРий СостТехре Тираж И Государств делам изобре осина, Ж - 3Патент, г...

Номер патента: 906414

Опубликовано: 23.02.1982

Авторы: Басин, Дранникова, Зеленев, Кашкаров, Краевой, Кузнецов, Литвинов, Манякин

МПК: A01C 7/04

Метки: аппарат, высевающий

...и взаимодействующий с ним копир, установленный на крыльчатке, работают в массе семян,1 изображен высевающии апг. 2 - вид А на фиг. 1; на лна фиг. 1.Высеваюгций аппарат включает корпус 1, вертикальный высеваюший диск 2, установленный ца валу 3, выталкиватель 4, копир 5.Диск со стороны зоны заполнения имеет груновые ячейки 6, имеющие выходные каналы 7 цо размеру семян. В групповых ячейках 6 расположены цлуцжеры 8 со штоками 9, снабженные пружинами 10, которые фиксируются в заданном положении при помощи кольца 11 10 и шайбы2. Семена поступают в семенную камеру 13 из бункера (не показаны).Высевающий аппарат раоотает следую. шим образом.Семена, поступившие из бункера в се 15 менную камеру 13 корпуса 1, приводятся в движение высевакщцм...

Номер патента: 896480

Опубликовано: 07.01.1982

Авторы: Краевой, Лихачев, Траймак

МПК: G01N 1/28, G01N 3/60

Метки: испытаний, образец, термостойкость

...виде его высоту Ь и дим из торцов котороцевой бурт. 2 треуголь лом 35-45 при егодся концентратором а Ьи диаметр Й т 0,25-0,5 высоты цилиндра 1, причем о скруглением 3, а с цилиндром 1 выпол896480 4ний и предотвращения появления преждевременных одиночных трещин,Формула изобретения1, Образец для испытаний материалов на термостойкость, выполненныйв виде цилиндра с концентратором напряжений, о т л и ч а ю щ и й с ятем, что, с целью повышения точностииспытаний, концентратор напряженийвыполнен на одном из торцов цилиндрав виде кольцевого бурта треугольногопрофиля с углом 35-45 ф при его вершине, высота и диаметр которого составляют 0,25-0,5 высоты и диаметрацилиндра.,2. Образец по и. 1, о т л и ч а -ю щ и й с я тем, что бурт выполненсо...

Номер патента: 893151

Опубликовано: 30.12.1981

Авторы: Басин, Кац, Краевой, Литвинов, Манякин, Пантелеймонова, Сысолин

МПК: A01B 59/04

Метки: агрегат, сельскохозяйственный

...агрегат, в рабочем положе. -нии, вид сверху; на фиг. 2 - то же,в транспортном положении; на фиг.3 -то же, вид сбоку; на фиг. 4 - то же,в рабочем положении, на фиг. 5 - агрегат при ближнем транспортированиив изометрии; на фиг. 6 - разрез А-Ана фиг, 5; на фиг. 7 - разрез Б-Б нафиг, 5,Агрегат содержит трактор 1 с зад"ней навеской 2, к которой присоединена П-образная рама, состоящая изсоединенных между собой шарнирами 3центральной 4 и двух боковых 5 секций с рабочими органами 6, и опорноприводные колеса 7. Ось 8 шарниров 3расположена под углом к продольнойи поперечной осям симметрии агрегата, При переводе орудий в ближний транспорт зй счет того, что П-образ: ная рама установлена под углом А к горизонтальной плоскости, т.е. ось 8...

Номер патента: 852193

Опубликовано: 07.08.1981

Авторы: Басин, Краевой, Ладная, Литвинов, Манякин

МПК: A01B 29/04

Метки: каток, посевныммашинам, уплотняющий

...поперечным сечением, спицы выполнены из упругого материала, имеют в сечении вид прямоугольника, большая сторона которого расположена по ширине катка, и установлены наклонно к нормали, восстановленнои кпицы в точке пересеченияНа фиг, 1 показан пред к,общий вид; на фиг. 2 - р ф яб обода.Каток содержит обод 1, присоединенныйк ступице 2 при помощи спиц 3, Обод и спицы выполнены из упругого материала, чтосоздает эффект упругого прогиба и выпрям 10 ления их при выходе катка из контакта спочвой, в результате чего обеспечиваетсясброс налипших частиц почвы.Спицы в сечении имеют вид прямоугольника, при этом большая сторона его расположена по ширине катка, благодаря чемудеформация спиц происходит в плоскостикатка (в вертикальной плоскости) за...

Номер патента: 820698

Опубликовано: 15.04.1981

Авторы: Зеленев, Краевой, Литвинов, Манякин

МПК: A01C 7/04

Метки: аппарат, высевающий

...высевающим аппарат посевных машинах,Известны высеваю жащие корпус, разме тель семян в виде р высевающий диск с тью, в которой выпол и кольцевая канавка в зоне сбрасывания с талкивателем 1. ющих аппарукции, за- мостоятельмян, выпол- вращающе- ыталкиватерат не обесзаполнение ность высееские требоется тем, что ячеики выполи, а промежутки между ними упами, причем вершина клиалкивателя расположена на индрической поверхности выка.зображен высевающий аппана фиг. 2 - то же, разрез ; на фиг. 3 - расположение в ячейке.иг. 1 Семена из бункера 9 самотеком или при помощи ворошителей 1 не показаны) через окна 10 заполняют полость, ограниченную диском 2 и корпусом 1, В полости семена попадают под воздействие выступов 8, которые улучшают движение семян,...

Номер патента: 738538

Опубликовано: 05.06.1980

Авторы: Басин, Дзюба, Краевой, Ладная, Литвинов, Манякин

МПК: A01C 7/20

Метки: загортач, пружинный, сеялки

...вид А фиг, 1.:Пружинный загортач включает стойку 1, рабочий стержень 2, выполненный в виде плоской пружины 3-образной формы, счесывающий стержень 4, направ ляюший элемент 5; установленный к стер жню под острым углом, подрезающий нож 6 и пружину 7, соединяющую стойку 1 и стержень 2, выполненную П -образной.Работает пружинный загортач следующим образом.,фф; фС 1 Уф ГГФ3 . ." 738838 4При движении агрегата пружинный за- мян за счет укрытия их влажной почвой гортач, жестко закрепленный на посев- и обеспечения постоянной глубины заделки ной секции с помощью стойки 1, подреза семян. ющим ножом 6 принудительно подрезает влажную п,очву из нижних слоев борозды и сбрасывает ее врядок высеянных ф ор мул а из обре те ни я семян, счесываюший стержень...

Номер патента: 575535

Опубликовано: 05.10.1977

Авторы: Басин, Дранникова, Краевой

МПК: G01N 3/14

Метки: борозде, исследования, прибор, распределения, семян

...стойки имеется ось 8, на которой шарнирно подвешен маятник 9 с грузом 10 и установлен второй сектор 11, на котором закреплены тяг и 1 2 пр ижи мо м 1 3. К тягам 12 присоединен механизм 14 фиксации575535 М. 1964. маятника 9. На грузе 10 при помощи кронштейна 15 закреплен приемник 16 для семян,Над приемником 16 установпена крышка 17,связанная с нитью 18, которая проходит через ограничитель 19 хода нити 18. Подприемником 16 располагается емкость 20для почвы. Прибор дця исследования распределения 1 р семян в борозде работает спедуюшим образом.Маятник 9 с грузом 10 отклоняется в сторону и фиксируется в исходном положении при помощи механизма 14, тяг 12, закрепленных на втором секторе 11 с помощью прижима 13. Изменение положения тяги 12...

Номер патента: 562236

Опубликовано: 25.06.1977

Авторы: Басин, Дранникова, Краевой, Шабранский

МПК: A01C 7/20

Метки: сошник

...необходимо согласовывать с зоной падения семян.Цель изобретения - повышение равномерности распределения семян по длине рядка и глубины их заделки прц различных режимах работы сеялки.Это достигается тем, что ложеобразовательц загортачц выполнены разъемными и закреплены с возможностью перемещения относительно наральника в направлении движе нпя сошника.На фиг. 1 зо сбоку, на фиг, 2 - зрСошник содержит наральник 1, имеющий щеки 2, выступ 3 и резьбовое отверстие 4 под болт б, посредством которого к наральнику крепится подвижная часть сошника, ложеоб. разователь 6, имеющий продольный паз 7 под болт б, паз 8 - под выступ 3, и загортачи 9 в виде пластины со скосами 10. Загортачи 9 через овальные отверстия 11 в них и винты 12 крепятвя...

Номер патента: 446247

Опубликовано: 15.10.1974

Авторы: Басин, Беспалов, Гаврилов, Горбунова, Краевой, Кузнецов, Куликов, Мишакина, Петерсен, Полищук, Соловей, Спарварт, Халилуллин, Шахмурадян

МПК: A01B 41/04

Метки: всходов, культур, прореживания, сельскохозяйственных

...в плоскости вращения режущей головки. Это уменьшает габариты механизма привода и увеличивает диапазон регулировок глубины обработки. На чертеже показано описываемое устройство, оощий вид.Устройство содержит кронштейн1, который посредством болтов 25 крепится к кронштейну параллелограммной навески орудия. На кронштейне 1 жестко закреплен держатель 3 опорного колеса 4, которое может с помощью винтового механизма 51 о опускаться или подниматься, меняяглубину хода ножей б. К задней части кронштейна 1 жестко прикреплена втулка 7 с приваренной к ней косой шайбой 8, Во втулке 7 на подшипни ках вращается приводной ведущийвал 9 с жестко сидящей на нем шестерней 10. На косой шайбе 8 на подшипнике установлен несущий диск 11, в гнездах...

Номер патента: 310624

Опубликовано: 01.01.1971

Авторы: Басин, Зобретеии, Краевой, Кришталь, Полищук

МПК: A01C 7/04

Метки: высевающий, диск

...для нормального заполнения )п)сск при более высокой скорости диска. 1. Выссвающий диск сосью вращения и ячейками по.,1:,ак)11 Ни 1 с 51 тем, чго, с цельлучшего заполнения ячеек, он2, вои паз сбоку от ряда ячеек, вповлсно кольцо из материала сфрикционпыми свойствами. ипы.2. Диск по п. 1, отлича)ощ25 КОГ 1 ЬЦЯ В ГЯЗЯХ УСТЯНОВЛСНЫ Пст рлдя ячеек започлицо с дис оризонталтлни периметру, огю обеспечения имеет кольце- котором уста- повышенными пример рези. итсл тем, чтоо обе стороны)ОВ. Изобретение отно.ится к сельскохозяйственному машиностроению, в частности к высевающим аппаратам точного посева.Известны выссваннцие аппараты для точного выссва семян сахарной свеклы и других культур с вращаОГцимис 5 На горизонтальной оси ячеистыми...

Номер патента: 292613

Опубликовано: 01.01.1971

Авторы: Баландин, Басин, Бел, Буштец, Краевой, Кузнецов, Ман, Сметнев

МПК: A01C 7/20

Метки: пневматических, сеялок, сошник

...с направлением назад, Однако при этом не удается совершенно исключить перекатывание семян по дну борозды, а следовательно значительно улучшить равномерность распределения семян вдоль рядка.Целью изобретения является повышение равномерности распределения семян вдоль рядка за счет исключения перекатывания семян по дну борозды. Для этого горизонтальная часть трубки располагается на дне сошника и выходит за пределы обреза боковин сошника.5 При таком расположении трубки обеспечивается подача семян непосредственно в рыхлую почву, смыкающуюся за трубкой. Ввиду небольшого диаметра трубки и осыпания почвы со всех сторон длина дна бороздки 10 сводится к минимуму, и семена не имеют возможности раскатываться. Для более быстрого осыпания почвы,...

Номер патента: 321206

Опубликовано: 01.01.1971

Авторы: Васин, Иите, Комаристов, Краевой, Кришталь, Ретен, Сысолин, Шмат

МПК: A01C 7/04

Метки: аппарат, посева, севающий, точного

...- Оолсс лучшсе заполнение ячеек высевающсго диска семенами при работс на повышснных Окопостях посева. Для этого отражательный ролик предлагаемого аппарата выполнен в виде одтополостното гиперболоида, ось вращгпия которого расположсна под уГ,10 м к Осн врацс:1 ня ВыемО- щего лиска,При этом лишние семена счесьвваютсяроликос повсрхпости;1 иск 2 н направляОтся Н С ПРОТИВ ДВИ 5 КЕНПЯ ННЖНСГО СЛ 051 СЕ 1 ЯН,а песколько в сторону.На чертеже представлен предлагаемыйаппарат, в двух проокциях,5 Он содержит б 1 нкср 1, ячеистый лунок 2,отражательный ролик 5, вращаОщийся в направленин, ооратном вращсншо диска 2, нчистик 4. 10 лик по Отношс 1 Н 1 О к дидусю установлон таких образом, что ось его вращения1 О составляет острый угол с осью...

Номер патента: 264523

Опубликовано: 01.01.1970

Авторы: Краевой, Кузьминский, Фридман

МПК: H01F 38/02

Метки: встроенным, трансформатор, уравнительнымреактором

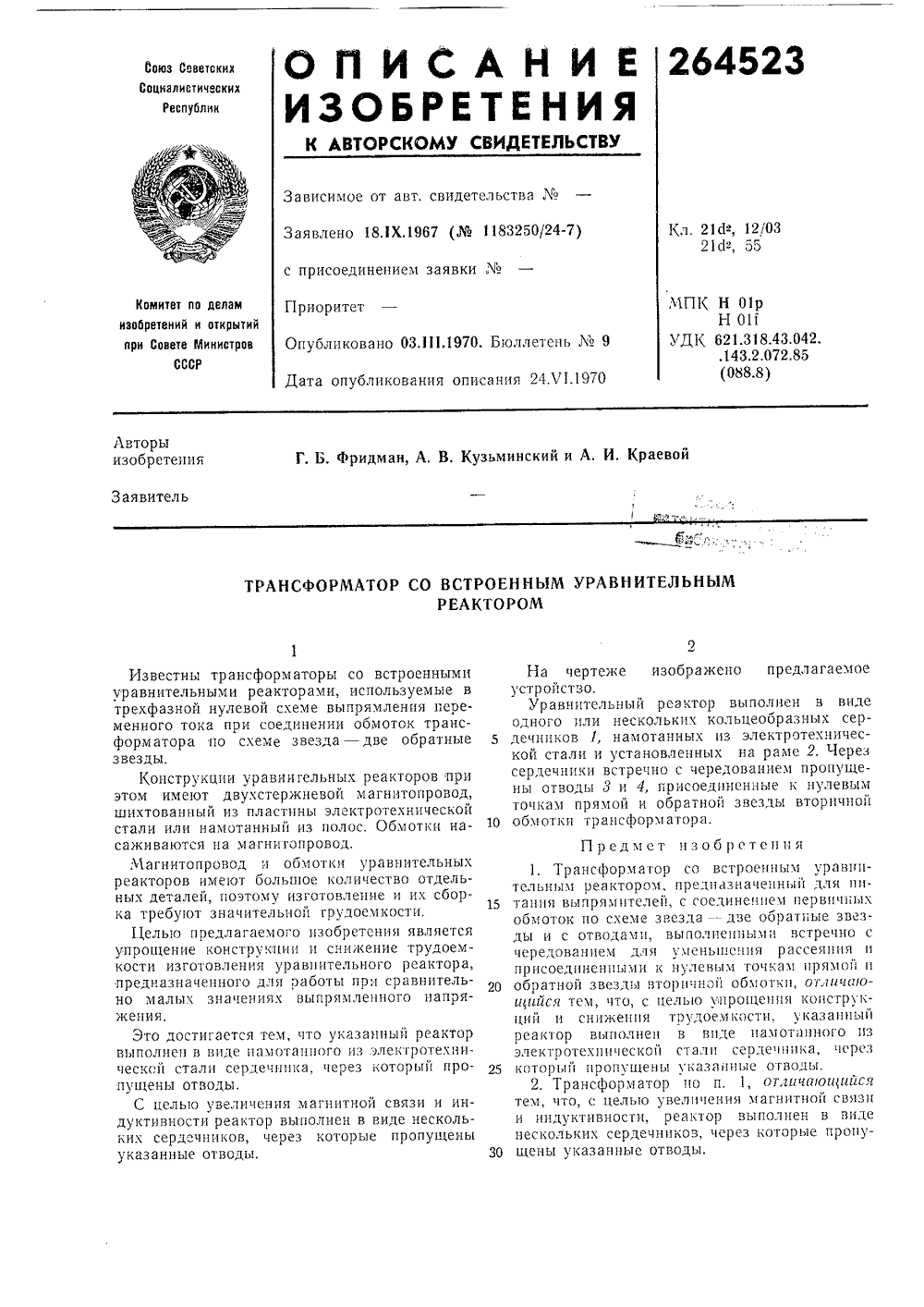

...упрощение конструкции и снижение трудоемкости изготовления уравнительного реактора, предназначенного для работы прц сравнительно малых значениях выпрямленного напряжения.Это достигается тем, что указанный реактор выполнен в виде намотанного из электротехнической стали сердечника, через который пропущены отводы,С целью увеличения магнитной связи и индуктивности реактор выполнен в виде нескольких сердечников, через которые пропущены указанные отводы,2На чертеже изображено предлагаемоеустройство.Уравнительный реактор выпо,пиен в видеодного или нескольких кольцеобразных сер дечников 1, намотанных цз электротехнической стали и установленных на раме 2. Через сердечники встречно с чередованием пропущены отводы 3 и 4, присоединенные к...

Номер патента: 254240

Опубликовано: 01.01.1969

Авторы: Баландин, Басин, Бел, Краевой, Кузнецов, Ман, Сметнев

МПК: A01C 7/04

Метки: аппарат, воздушным, высевающий, потоком, семян, транспортированием

...окно с клапаном, который открывается под давлением семян, выдавливаемых выталкивателем, и нижнее семя выбрасывается наружу, Однако устройство ненадежно в работе, так как под действием воздушного потока семя по мере опускания смещается по трубке.Целью изобретения является повышение 5 равномерности распределения семян в рядкеза счет принудительной поочередной подачи семян в центральную часть воздушного потока, транспортирующего семена от аппарата к борозде.10 Это достигается тем, что трубка для транспортировки семян в зоне их выброса примыкает к высевающему диску и имеет отверстие для входа в нее выталкивателя.На фиг. 1 схематично изображен высеваю щий аппарат, вид сбоку; на фиг, 2 - узел А,Аппарат состоит из семенного бункера...
