Патенты с меткой «программирования»

Номер патента: 1252795

Опубликовано: 23.08.1986

Авторы: Антонов, Бурба, Дворак, Кириченко, Сандалов

МПК: G06G 7/122

Метки: двухкритериальных, задач, нелинейного, программирования, решения

...второй 15элемент 78 памяти, второй элементИЛИ 79, второй элемент НЕ 80, Блок 1выбора симплекса содержит группу 81сумматоров, первую группу 82 элементов памяти, генератор 83 синхроимпульсов, группу 84 ключей, группу 85схем сравнения и вторую группу 86элементов памяти. Блок 2 вычислениякоординат заменяющей вершины содержитгруппу 87 умножителей, первую группу д88 сумматоров, первую группу 89 ключей, первую группу 90 схем сравнения,первую гру 11 пу 91 элементов НЕ, вторуюгруппу 92 ключей, вторую группу 93сумматоров, элементы 94 памяти, умножитель 95, группу 96 вычитателей,генератор 97 синхроимпульсов, третьюгруппу 98 ключей, вторую группу 99схем сравнения, вторую группу 100элементов НЕ и четвертую группу 10 135ключей. Устройство работает...

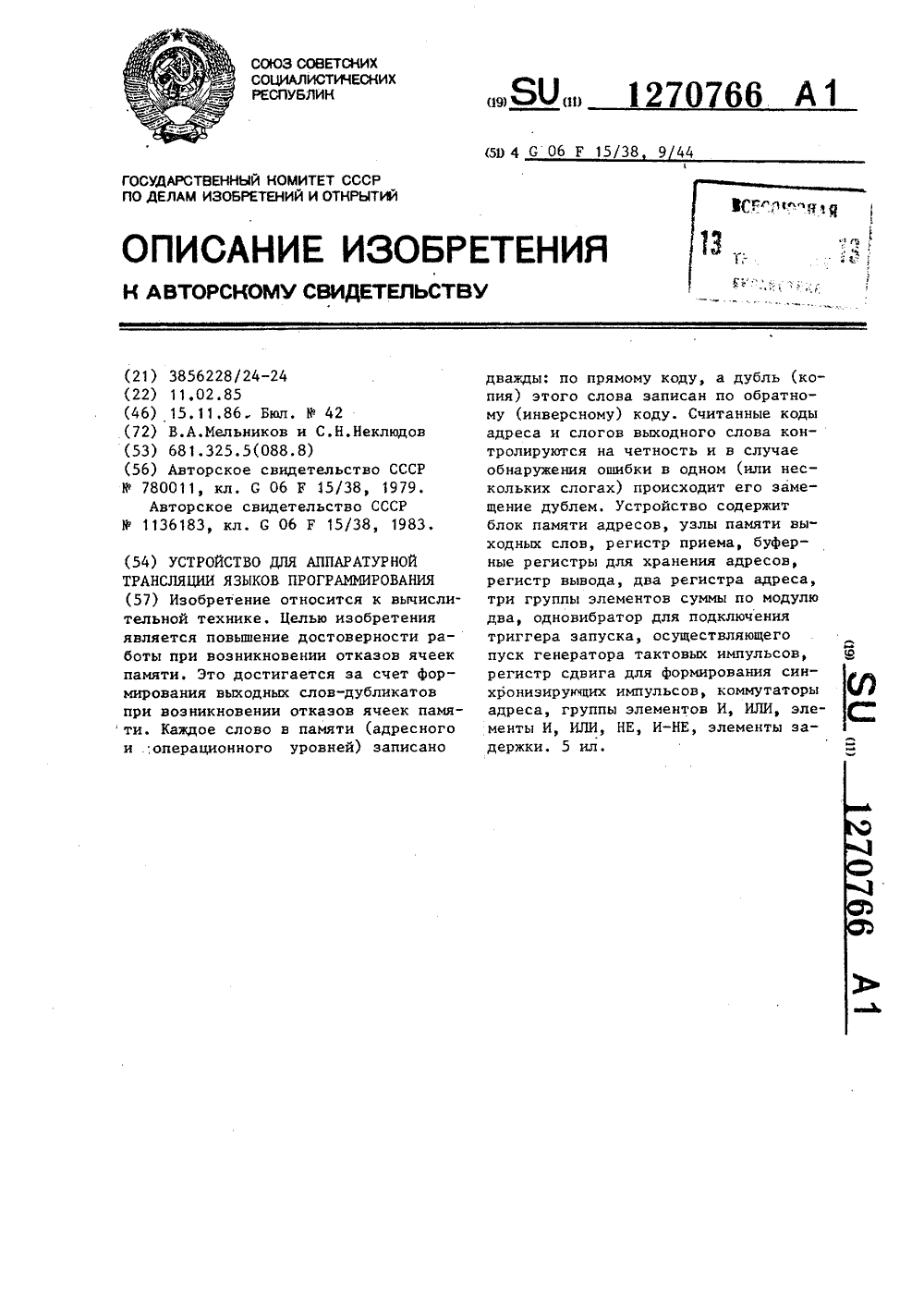

Номер патента: 1270766

Опубликовано: 15.11.1986

Авторы: Мельников, Неклюдов

МПК: G06F 17/27, G06F 9/44

Метки: аппаратурной, программирования, трансляции, языков

...с выходов элементов группы 49 поступают на вход элемента И-ЯЕ 51 (фиг.5), На выходе элемента И-НЕ 51 появляется уровень логического нуля, который приходит на вход элемента И 52, Импульс с выхода регистра 41 (фиг.З) поступает на вход элемента И 52 (фиг.5) и через элемент ИЛИ 11 (фиг.1) - на вход установки в нулевое состояние регистра 6 выдачи. Так как на первом входеэлемента И 52 (фиг,5) находится уровень логического нуля, то изменений состояния в блоке 5 (фиг.1) не произойдет.При неправильной работе узлов 45 памяти (фиг.5) проверка на четность выполнена не будет (хотя бы по одному из слогов) и на выходе элемента И-НЕ 51 появится единичный сигнал.В этом случае импульс с выхода регистра 41 (фиг,З) пройдет через элемент И 52 (фиг.5)....

Номер патента: 1277068

Опубликовано: 15.12.1986

Авторы: Довбня, Лебедева, Морозов

МПК: B25J 9/00, G05B 19/00

Метки: программирования, промышленного, робота

...напряжение с датчиков 10 и 14 положения подается на информационные входы преобразователей 18 и 19. В результате преобразования напряжения в последних представлены значения кодов 11 и И , характеризующие положениегфпервой точки рабочей траектории. После этих предварительных операций оператор снова подает на вход сумматора 1 1 напряжение Пу и плавна перемещает каретку 3 вдоль оси х по направлению рабочей траектории, например слева направо. Такое перемещение осуществляется за счет подачи на вход сумматора 11 медленно и линейно изменяющегосянапряжение П.В процессе горизонтального перемещения каретки осуществляется автоматическое снятие существенных точек траектории с установкой каретки 3 на фиксированную высоту. Сущест венными точками...

Номер патента: 1285535

Опубликовано: 23.01.1987

Авторы: Зильберман, Калинина, Пенкин

МПК: G11C 16/10

Метки: микросхем, памяти, постоянной, программирования

...может производиться как раздельно за два цикла управления с задержкой (если необходимо) между циклами, так и одновременно за один цикл управления: в регистр 21 - старший байт, а регистр 22 - младший.Контроль содержимого МС памяти 10 производится за два цикла управления. За первый цикл производится запись адреса контролируемого слова в регистр 20 адреса, а за второй цикл производится считывание этого слова. 15 При этом вместо сигнала "б" в момент Т 4 на вход устройства поступает сигнал "7" (фиг, 1), который через вто-. рую схему 12 совпадения поступает на выход 13 формирователя 4 и управляет 20 прохождением информации от входов 3 на выводы 2 блока 1 сопряжения.Цикл программирования МС памяти состоит из операций предварительного...

Номер патента: 1298774

Опубликовано: 23.03.1987

Авторы: Алексеев, Мержанов, Спичкин, Ячкула

МПК: G06G 7/122

Метки: дискретного, задач, программирования, решения

...элемента ИЛИ 26 сигналпоступает на один из входов элемента И 27, на другом входе которого есть сигнал с выхода элемента НЕ 32,С выхода элемента И 27 сигнал поступает на нулевой вход триггера 29 и генератора 30. Триггер 29 переФходит в нулевое состояние, при этом снимается сигнал"с входного полюса а элемента 34 коммутации и выходов д д этого элемента. Обеспечиваются управляющие цепи всех групп ключей 9 блока 2, кроме группы, соотВетствующей оптимальной для данного шага решения последовательности номенклатур, При этом снимаются сигналы с входов всех операционных усилителей 12 блока 3, кроме усилителя, соответствующего оптимальной последовательности. Генератор 30 вырабатывает один импуцьс, который поступает на входной полюс с элемента34,...

Номер патента: 1327125

Опубликовано: 30.07.1987

Авторы: Алексеев, Мержанов, Раевский, Симашов, Ячкула

МПК: G06G 7/122

Метки: дискретного, задач, программирования, решения

...полученное на данном шаге решения, окажется меньше, чем ее максимальноезначение на предшествующих шагах решения, то группы триггеров 18, - 18и 19, - 19, находящиеся перед этимв единичном состоянии, переводятся внулевое и начинается новый шаг решении, Если значение целевой Функциииблока 10 приа.х.Ьф,1 = 1,п.11-1Блок 8 предназначен для вычисления значения целевой Функции на каждомБО шаге решения и подачи напряжения, пропорционального ему, на соответствующий вход блока 9. Блок 9 предназначен для подачи сигнала на соответствующий вход блока 1 О при значении целевой функции полученном на данном шаге решения, больше, чем максимальное ее значение,будет больше максимального ее значения, полученного на предшествующих шагах решения, то...

Номер патента: 1359695

Опубликовано: 15.12.1987

Авторы: Грибков, Лукичев, Федеченков

МПК: G01M 7/00

Метки: вибрацию, испытаний, программирования, радиоэлектронных, случайную

...1201359695 510 15 20 25 30 35 40 45 50 55 фильтров-выравнивателей блока 3,где разделяется на 120 каналов. Каждый фильтр настроен на определеннуючастоту с полосой пропускания 25 Гц.Для устранения фазовых искаженийпри сложении узкополосных шумов отфильтров вь 1 равнивателей к одному генератору шума подключены четные фильтры, к другому - нечетные,Сигнал с каждого фильтра-выравнивателя блока 3 поступает на блок4 с переменным коэффициентом передачи. С выхода блока 4 сигналы черезсоответствующие аттенюаторы блока5 поступают на суммирующий блок 6.На этот же суммирующий блок 6 черезблок 18 регулировки уровня поступаетузкополосный сигнал, сформированныйполосовым фильтром 17 из сигнала генератора 16, имеющего равномернуюспектральную плотность в...

Номер патента: 1372354

Опубликовано: 07.02.1988

Авторы: Горский, Сюрдяев

МПК: G11C 7/00

Метки: запоминающих, постоянных, программирования, устройств

...запускает генератор на элементах 2 И-НЕ 28 и 29, Тактовые импульсы инвертируются элементом НЕ 21 и поступают на вход триггера 24, повторно инвертируются элементом НЕ 22 и поступают на вход триггера 24, включенного как делитель на два,С выхода триггера 24 тактовые импульсы, пройдя через элемент НЕ 23 и элемент 2 И-Е 26 (схема блокировки) поступают на счетный вход счетчика 17, Триггер 24 разрешает прохождение такта через схему блокировки, если соответствующая последовательности опроса кнопка 20 коммутационного поля (блок 9) не нажата. При этом с выхода элемента 8 И-НЕ 19 на информационный вход триггера 24 поступает сигнал, соответствующий уровню логического 0. Счетчик 17 при поступлении очередного такта инкрементирует. При этом на...

Номер патента: 1377822

Опубликовано: 28.02.1988

Авторы: Ефимов, Нестерук, Потапов

МПК: G04C 23/00

Метки: временных, длительностей, интервалов, программирования

...8. Период Т, сигналов генератора 23 равен выбранной единице времени (например, одной секунде) для измерения временных отрезков (наиболее целесообразное значение единицы времени равно наибольшему общему делителю величин отрезков на фиг. 3 или 2).В следующем такте по импульсу с выхода первого генератора 23 прямоугольных импульсов включается второй генератор 24 прямоугольных импульсов, Период следования импульсов данного генератора должен быть не меньше,чем сЧ 4 ЪП 8 ЬЧ 4 Д 04 Угде Т- длительность считыванияСЧ 4,информации из блока 4 памяти;Т - длительность записи инфорэонмации в регистр 8 выдачиТ - длительность операции нывччитания в регистре 5 выдачи (до появления сигнала переноса)ТА - время задержки сигнала наэлементе 22 И;- время...

Номер патента: 1381592

Опубликовано: 15.03.1988

Авторы: Блейер, Звиргздиньш, Зиединь, Лацис, Потапов, Шлихте

МПК: G11C 16/10

Метки: микросхем, памяти, программирования

...свободные конъюнкторы, эти же данные размещают в другом конъюнкторе. Для этого в пятом блоке 23 сравнения сравнивают код количества программируемых конъюнкторов с выхода четвертого счетчика 15 с кодом общего количества конъюнкторов в микросхеме с выхода третьего регистра 6. При наличии свободных конъюнкторов сигнал с выхода пятого блока 23 сравнения по второму контрольному выходу поступает в ЦВМ. Из ЦВМ по установочному входу содержимое пятого счетчика 16 наращивают на единицу. По адресу из пятого счетчика6 первый блок ключей 9 выбирает очередной конъюнктор и данные о состоянии перемычек из первого блока памяти 17 по прежнему адресу, заданному из первого счетчика 12, заносят в программируемую микросхему. Результат программирования...

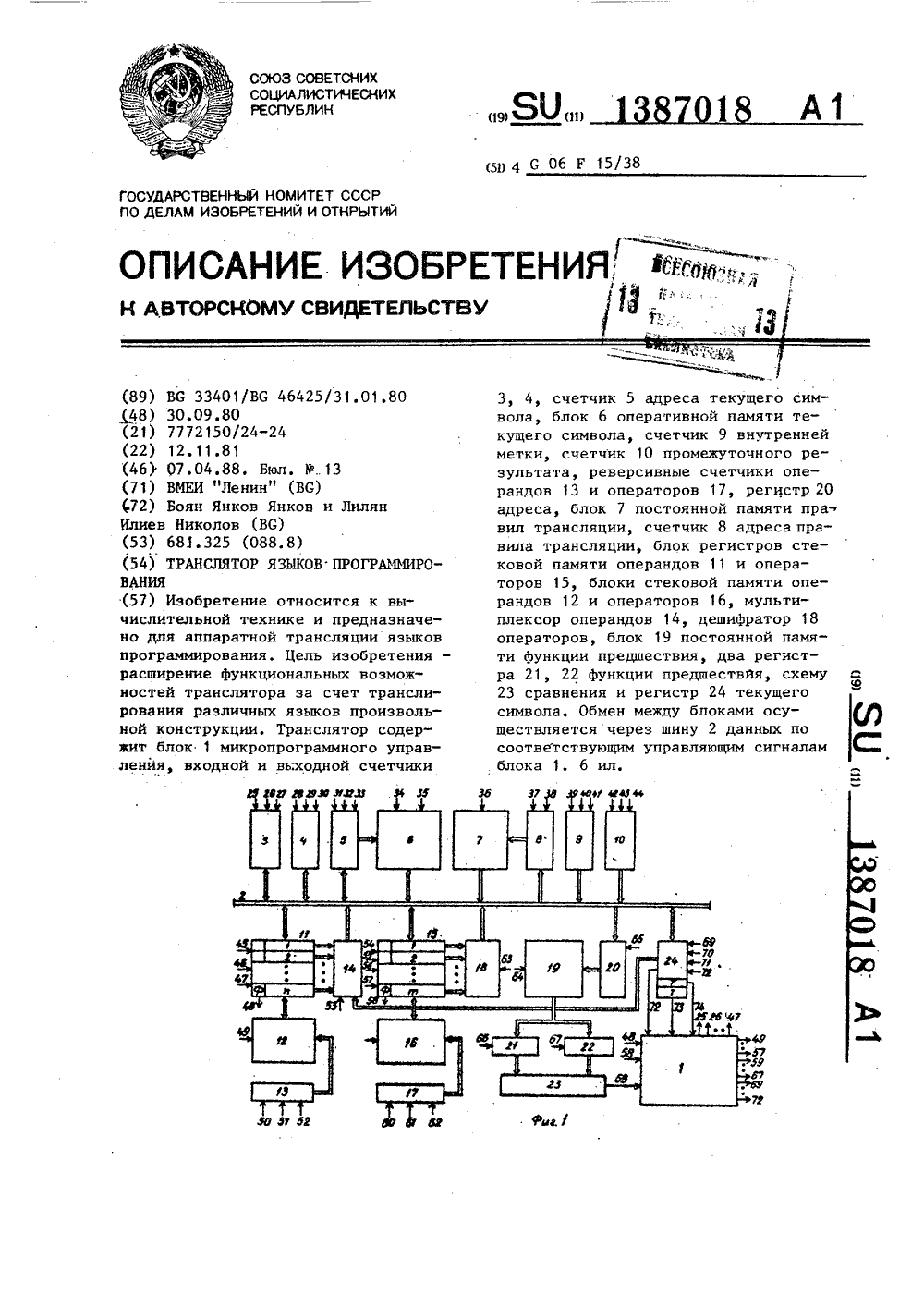

Номер патента: 1387018

Опубликовано: 07.04.1988

Авторы: Боян, Лилян

МПК: G06F 17/27

Метки: программирования, транслятор, языков

...на входы 65 и 70), после чего посылается сигнал считывания на вход 64 блока 19 постоянной памяти функции предшествия. Считанная информация представляет собой функцию предшествия - сравнительный приоритет текущего символа и записывается в первый регистр 21 функции предшествия путем подачи управляющего сигнала на его вход 65. После этого с самого верх" него регистра блока 15 считывается верхний символ стековой памяти и посылается в регистр 20 адреса (для этой цели блок 1 посылает управляющиесигналы на входы 57 и 65). По соответствующему адресу с блока 19 постоянной памяти считывается функцияпредшествия - сравнительный приоритет верхнего символа в стековой памяти (приходит управляющий сигнал навход 64 считывания) и записываетсяво второй...

Номер патента: 1418741

Опубликовано: 23.08.1988

Авторы: Барулин, Дымарский, Климова, Морозов

МПК: G06N 7/08

Метки: задач, моделирования, программирования, процесса, эвм

...с выхода генератора 1импульсов поступают также на входэлемента И 7.Генераторы 5 случайных импульсовошибок генерируют в случайные моменты временй импульсы со случайной длительностью, которые через элементИЛИ 8 и элемент НЕ б поступают навход элемента И 7. Если на выходегенераторов 5 появится случайныйсигнал, то запрещается прохождениесигналов через элемент И 7, Если навыходах генераторов 5 случайные сигналы отсутствуют, что разрешаетсяпрохождение сигналов через элементИ 7,Выход счетчика 2 импульсов соединен с входом дешиФратора 9, При определенной временной наработке (код всчетчике 2 импульсов достиг значенияА ) на первом выходе дешиФратора 9 появляется управляющий сигнал, который устанавливает первый триггер 4в состояние "0",...

Номер патента: 1418742

Опубликовано: 23.08.1988

Авторы: Барулин, Дымарский, Климова, Морозов, Смирнов

МПК: G06N 7/08

Метки: задач, моделирования, программирования, процесса, решения, эвм

...с выхода элемента 11 задержки первого блока 3 моделирования этапа через первый элемент ИЛИ 7 второй группы поступает на второй вход первого элемента ИЛИ 2 первой группы (для направления обнаруженной ошибки).Импульсыс выходов элементов 11 задержки остальных блоков 3 моделирования этапа программирования поступают на входы соответствующих блоков 8 анализа, которые моделируют процесс квалификации обнаруженных ошибок и возвращение на доработку на соответствующие этапы технологии программирования кодов команд (операторов). В устройстве распределение обнаруженных ошибок между предыдущими этапами осуществляется случайным образом с помощью датчика 16 случайных чисел, регистра 17, дешифратора 18 и элементов И 15. Импульсы с блока 8...

Номер патента: 1418814

Опубликовано: 23.08.1988

Авторы: Ехин, Осадчий

МПК: G11C 17/00

Метки: блоков, памяти, постоянной, программирования

...и анализ очередного раз" ряда кода, считанного иэ блока 2 памяти. Если анализируемый разряд кода равен логической, то производится запуск формирователей программирующих импульсов блока 3, Амплитуда программирующих импульсов контролируется с помощью ЛЦП 5 и блока 10 сравнения. Если разрядность АЦП 5 равна 1 то число разрядов, хранимых в блоке 8 памяти слов, составляет 21. (нижняя и верхняя границыпо каждому контролируемому параметру). После окончания программирущцего импульса сигнал с Выхода преобраэова. теля 6 длительнос 1 и импульсов в напряжение через коммутатср 7 поступает на вход АЦП 5, Во:." че го результат50 з 14881 на выходе АЦП 5 сравнивается с содержимым блока 8 памяти с помощью блока 10 сравнения. Указанные действия...

Номер патента: 1425779

Опубликовано: 23.09.1988

Автор: Кузин

МПК: G11C 7/00

Метки: микросхем, памяти, постоянной, программирования

...устанавливает крутизну фронтов импульсов, формируемых усилителями 11 - 13 мощности, коммутирует входы этих усилителей, разрешает работу блока 16 ключей, управляет полярностью напряжения на выходах цифроаналоговых преобразователей 9 и 1 О.По окончании цикла программирования на выходах устройства устанавливаются напряжения, соответствующие режиму контроля микросхемы памяти, в блок 18 нагрузок заносится код, устанавливающий токи нагрузки для данной микросхемы памяти, регистр 14 управления отключает блок 16 ключей и подключает блок 17 компараторов к выходам микросхемы памяти. Выходные сигналы микросхемы сравниваются с опорными напряжениями блока 17 компа" раторов и запоминаются в нем.Узел 4 управления через узел 1 сопряжения информирует...

Номер патента: 1437922

Опубликовано: 15.11.1988

Авторы: Головин, Икленко, Котов, Савкин, Файсканов

МПК: G11C 17/00

Метки: блоков, памяти, постоянной, программирования

...блоков постоянной памяти устройством начинается с сигнала "Начальная установка", устанавливающего все регистры устройства в исходное состояние, Сигнал "Началь. ная установка" вырабатывается блоком 15 по определенному коду, приходящему на первый вход блока 15.В режйме программирования по входу 26 устройства в регистр 9 адреса записывается адрес, по которому будет производиться программирование. Запись осуществляется управляющим .сигналом с блока 15, который вырабатывается по определенному коду, приходящему с входа 30 устройства. Затем по входу 26 устройства выставляется информация для программирования, которая записывается в регистр 1 сиг" налом с выхода блока 15, который вырабатывается по определенному коду с входа 30 устройства....

Номер патента: 1453447

Опубликовано: 23.01.1989

Авторы: Терзян, Торосян

МПК: G11C 17/00

Метки: блоков, памяти, постоянной, программирования

...на вход триггера 30 только тогда, когда код адреса строки проверяемой ячейки памяти блока 5 не совпадает с содержимым регистра :2 адреса неисправной строки (игнорируется ошибка этой строки,. так какона должна быть заменена). Если иа триггере 30 фиксируется логическая "1" (обнаружена ошибка еще в однойстроке блока 5), то происходит сбросустройства.в исходное состояние черезэлементы ИЛИ 43, ИЛИ-НЕ 44, триггер 36, и на выходе 10 выдается сигнал "Конец работы".Если на триггере 30 до конца проверки блока 5 не фиксируется ошибка, то сигналом с вькода регистра 1 по .входу 25 блока 8 через элемент И-ИЛИ38 содержимое счетчика 34 увеличивается на единицу и устройство переходит на второй режим работы "Прог-:раммирование неисправной строки"...

Номер патента: 1465892

Опубликовано: 15.03.1989

Авторы: Барулин, Дымарский, Климова, Морозов

МПК: G06F 15/20

Метки: моделировавания, программирования, технологии

...и анализа). С выхода блока 10 элементовзадержки код поступает на вход регистра 11. С выхоца последнего кодпоступает на вход дешифратора 12,который предназначен для анализакодов, прошедших все этапы технологического процесса. Если код не содержит ошибок (не бып искажен в процессе прохождения технологических этапов), то управляющий сигнал появитсяна (И+1)-и выходе дешифратора и поступит на счетный вход соответствующего счетчика 2, Если код был искажен на одном из технологических этапов (содержит нуль в соответствующемразряде кода), то на соответствующемвыходе дешифратора 12 появится управляющий сигнал, которыи поступит насчетный вход соответствующего счетчика 2 и на управляющий вход соответствующего коммутатора 13.Вероятность искажения...

Номер патента: 1476493

Опубликовано: 30.04.1989

Авторы: Алексеев, Мардас, Мержанов, Ячкула

МПК: G06G 7/122

Метки: задач, линейного, программирования, решения, транспортных

...сигнал переполнения (удовлетворены потребности первого пункта назначения). При этом размыкается информационная цепь первого ключа 21, а первый генератор 23 формирует импульс единичного уровня, перезапуская блок 28 синхрониза5 14 ции. Блок 28 прекращает выработку импульсов на выходе 38 и формирует сигнал на выходе 37. При этом все ключи 2 первой строки матрицы размыкают свои информационные цепи (первый пункт назначения исключается из дальнейшего анализа), после чего работа устройства повторяется. По окончании .работы в счетчиках 30 матрицы фиксируется план оптимальных перевозок, который в рамках рассматриваемого примера имеет вид:0 0 4030 40 1 О0 60 0 формула изобретения Устройство для решения транспортных задач линейного...

Номер патента: 1531165

Опубликовано: 23.12.1989

Авторы: Ковалев, Леонов, Мурашев, Панкратов

МПК: G11C 11/40

Метки: дешифратора, программирования

...записи и считывания информации на вход 9 подается низкийпотенциал, в результате закрыты всеи-р-и-биполярные транзисторы 2 независимо от потенциалов на адресныхвходах. На вход 8 подается потенциал,открывающий транзисторы 1, в резуль-тате чего на адресных выходах 7 появляются сигналы, определяемые состоянием плавких элементов памяти икодом адресных входов.Работа устройства, показанного на фиг. 2, отличается от работы устройства на фиг. 1 тем, что в режиме программирования при подаче на вход 12 высокого потенциала, включается р-и-р-биполярный транзистор 11, об" разующий с п-р-и-биполярным транзистором тиристор, который более надежно пережигает плавкие элементы памяти, так как имеет более низкое выходное сопротивление.Устройство может...

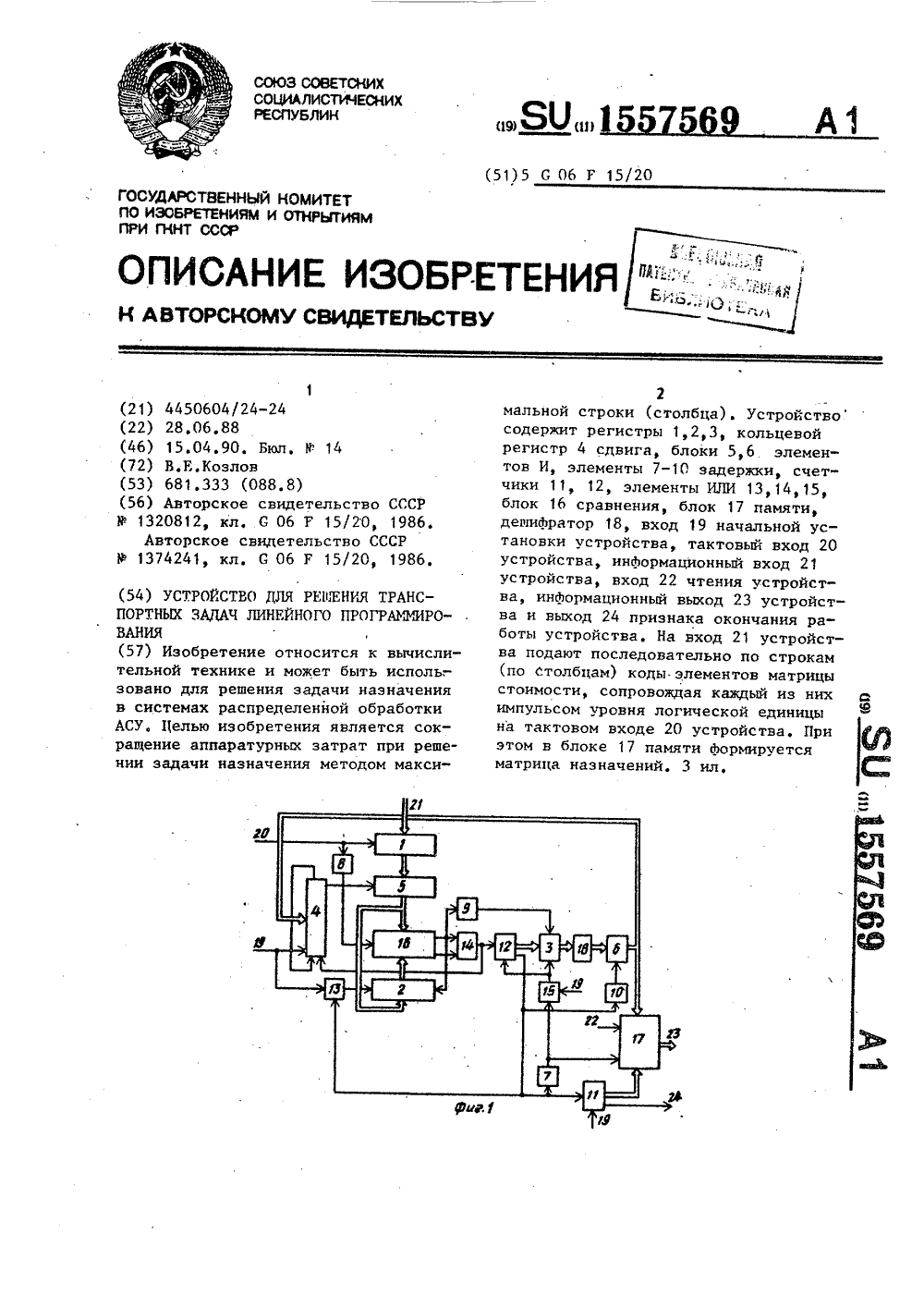

Номер патента: 1557569

Опубликовано: 15.04.1990

Автор: Козлов

МПК: G06F 17/00

Метки: задач, линейного, программирования, решения, транспортных

...2в нулевое состояние, а задержанныйэлементом 7 обнуляет регистр 3 исчетчик 12, На этом цикл обработкистолбца матрицы стоимости заканчивается,Работа во втором цикле с элементами матрицы С 12,С 22,С 32,С 42 происходитаналогично, Отличие заключается втом, что из сравнения будет исключенэлемент С 12, так как код "1", записанный в первый триггер регистра 4,обеспечит наличие на его инверсномвыходе сигнала нулевого уровня, запрещающего прохождение кода С 12 черезблок 5 элементов И. Наличие кольцевойсвязи в регистре 4 обеспечит перезапись на втором шаге работы устройствакода "1" из первого в последний триггер указанного регистра 4, На каждомиэ последующих шагов код сдвигаетсяна позицию.К концу обработки второго столбца(на четвертом шаге...

Номер патента: 1558599

Опубликовано: 23.04.1990

Авторы: Алисов, Блинов, Михайлов, Сергацкий

МПК: B23K 9/10

Метки: обучением, программирования, роботов, сварочных

...адресным . С выхода распре-.делителя 1 5 производится включениепривода 8 по выбранному направлениюи перемещение сварочного инструмента2,В случае наезда датчика 1 касания на препятствие на выходе дискриминатора 3 вырабатывается сигнал, запускающий одновибратор 4. По фронту сигнала одновибратора 4 производится запись в триггеры 11 и 12 сигналов с выходов элементов 9 и 10. На время действия сигнала одновибратора 4 коммутаторы 13 и 14 переключаются на передачу сигналов с выходов триггеров 11 и 12, причем сигнал на выходе первого триггера 11, характеризующий выбор данной координаты, передается в прямом коде, а сигнал на выходе второго триггера 12, характеризующий выбор направления перемещения, передается в обратном коде на входы коммутаторов...

Номер патента: 1564688

Опубликовано: 15.05.1990

Авторы: Ольховнев, Федоров

МПК: G11C 16/10

Метки: автоматическое, микросхем, памяти, программирования

...из блока 6 сопряжения. Подключение контактора в котором устанав- Э55 ливается микросхема памяти для программирования, блока 1 сортировки плоских модулей к блоку 5 программирования осуществляется многопроводной шиной, число проводов которой равно числу контактов контактора.Работа автоматического устройства при программировании микросхем памяти начинается с момента появления на входе 7 сигнала "Пуск", по которому блок 1 сортировки плоских модулей устанавливает в контактор программируемую микросхему памяти и посылает через блок б сопряжения в блок 2 управления сигнал о готовности к программированию. Получив этот сигнал, блок 2 управления считывает информацию из блока 3 оперативной памяти и передает ее в блок 5 программирования, который в...

Номер патента: 1564689

Опубликовано: 15.05.1990

Авторы: Баранов, Житницкий

МПК: G11C 16/10

Метки: микросхем, памяти, постоянной, программирования

...следующим образом. Если программируетсямикросхема КР 556 РТ 20, то низкие уровни сигналов ВД 11, ВД 15 на входах разрешают формирование импульса на выходе 16, который поступает на тактирую5 15646щий вход программируемой микросхемы,что приводит к появлению данных навыходах последней. При чтении данныхс микросхем другого типа, выход 16 находится в низком состоянии, Данные свыхода программируемой микросхемы поступают на группу выходов 20 блока 9,соединенных с входами блока 8. Групна выходов 2 блока 8 сопряжения(фиг,) соединяется с разрядами 07выходного регистра интерфейса микроЭВМ, через который производится чтение данных.Сигналы на входах 11-16 устройст 5ва (фиг.1) ВДООВД 15, РСО, РС 1 переводятся в состояние лог. 0", в результате...

Номер патента: 1571677

Опубликовано: 15.06.1990

Авторы: Алексеев, Блинов, Луканин, Чопоров

МПК: G11C 17/00, G11C 29/00

Метки: пзу, программирования

...микросхем, количества попыток записи делается вывод о годности или неисправности (браке) данной микросхемы с соответствующей индикацией нэ блоке 1 В режиме копирования источником адресов и данных является блок 13 (этэлоннэя микросхема). Регистр 2 управления режимами активизирует эталонную микросхему и управляет процессами зэписи-считывания аналогично описанному выше,Формирователи 10-12 обеспечивают соответствующую(предусмотренную техническими условиями нэ данную микросхему ПЗУдлительность импульсов записи, управляющих соответствующими ключами блока 7 ключей, получающих питание соответствующих номиналов и полярности от источника 6 питания. При выполнении формирователя в виде.набораодновибрэторов каждый из них формирует определенную...

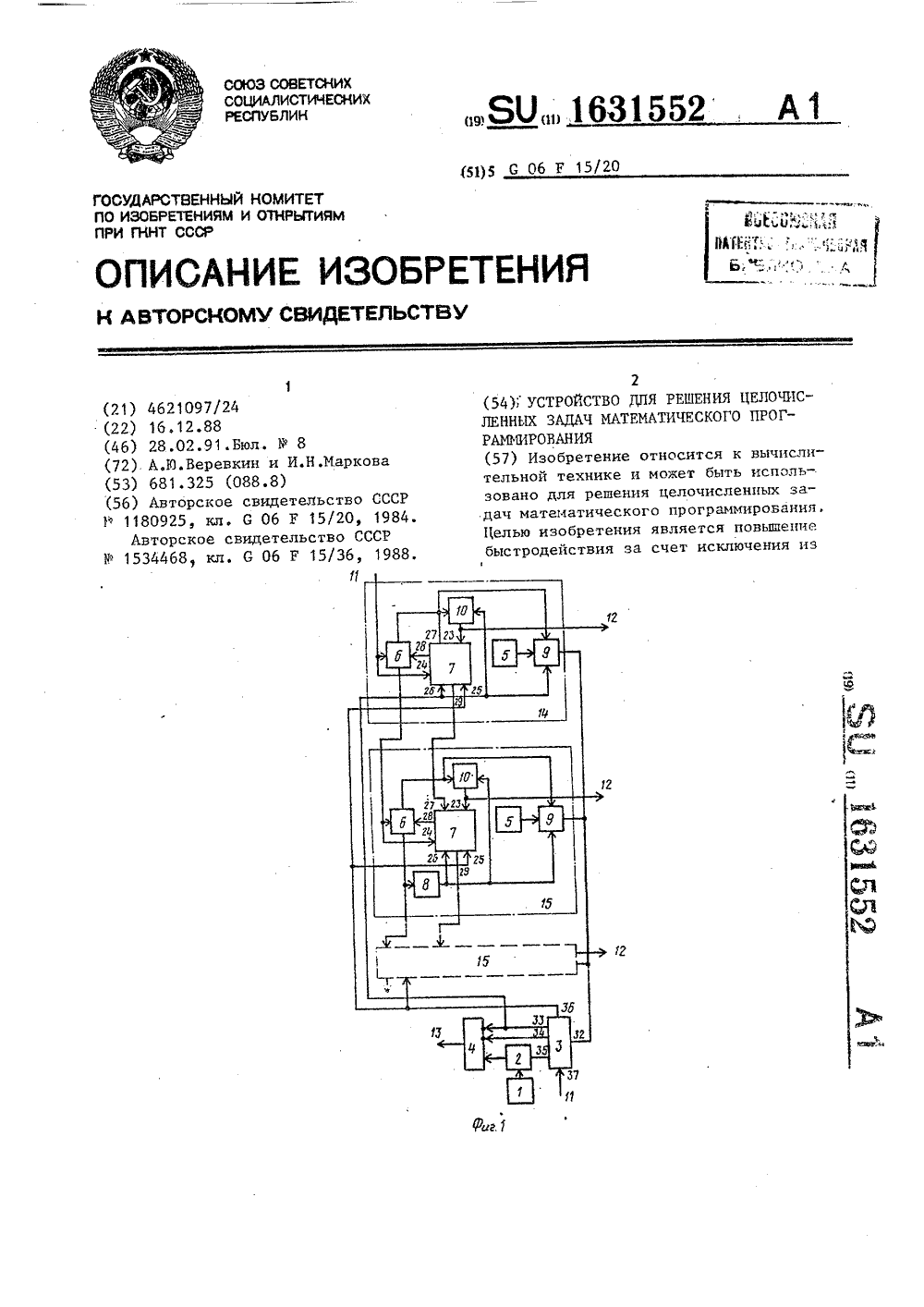

Номер патента: 1631552

Опубликовано: 28.02.1991

Авторы: Веревкин, Маркова

МПК: G06F 15/20

Метки: задач, математического, программирования, решения, целочисленных

...триггер 19 в единичное состояние. При этом в узле 3 суммирования накоплено значение о Ч 4 == Ч - М ч (точка 4, фиг. 4), Следующий тактовый импульс, не изменяяа, проходит через первый коммутатор 56. поступает на второй блок 15 и поп выполняет те же действия, но свеличинами аи ч. На втором этапево втором счетчике (а) оказываетсяединица в регистре 31 - о Ч ) 0а на выходе комбинационного сумматора 30 - 3 У с 0 (точка 5 фиг.4).Последнее приводит к тому, что навыходе элемента И 18 первого блокаанализа 7 оказывается ноль. Несмотря 15 на то, что произошла смена знака 3 Чи на выходе элемента 22 неравнозначности первого блока 7 анализа имеется единица, но из-за отсутствиятактового сигнала на входе 27 первогоблока 7 анализа, на выходе И 16...

Номер патента: 1635207

Опубликовано: 15.03.1991

Авторы: Гришина, Рой, Скурихин, Строев

МПК: G11C 7/00

Метки: запоминающих, постоянных, программирования, устройств

...контрольнойпроверки всей записи, алгоритм которой представлен на фиг.12. Послеудачной проверки система выходит вГЛАВНОЕ МЕНЮ, где информационнаястрока содержит адрес последнего байта, При обнаружении в процессе проверки ошибки опять выдается звуксигнал, объявляется ошибка,На фиг.5 и 6 показаны алгоритмыпжесткого" программирования ППЗУ12716, К 573 РФ 2, К 573 РФ 5 (фиг. 5) иКМ 558 РРЗ (фиг. 6).В этих случаях запись информацииблочная. Устанавливается нужный режим программирования согласно ТУППЗУ, затем проводится полный циклзаписи всех байтов, после чего устанавливается режим ввода (АЯ), снимается напряжение программирования ипроверяется записанная информация, Вслучае удачно прошедшей записи сис -тема выходит в ГЛАВНОЕ МЕНЮ,...

Номер патента: 1647654

Опубликовано: 07.05.1991

Авторы: Белоусов, Лагутин, Потапенко, Рубанов

МПК: G11C 29/00

Метки: памяти, постоянной, программирования, схем

...обеспечение получается простое, так как для отработки цикла программирования необходимо только подать сигнал запуска, далее устройство все отрабатывает автономно. Такое программное обеспечение берет на себя функции формирования адресов, контроля записанной информации и не требует изменения при появлении новых типов ПЗУ. Количество формирователей 21 равно четырем, так как в общем случае схемы памяти различаются числом адресных входов, входов данных, напряжений питания и выбора кристалла или входа для импульса программирования. 5 10 15 20 25 30 35 40 45 50 55 Таким образом, структура устройства получается с весьма высоким уровнем регулярности, что особенно важно в условиях массового производства, Блок 8 может быть выполнен в...

Номер патента: 1725260

Опубликовано: 07.04.1992

Авторы: Беккер, Волкова, Заколдаев, Кушнер, Миронцев

МПК: G11C 17/00

Метки: запоминающего, постоянного, программирования, устройства

...связи междуразрушенными частями некоторых потенциально ненадежных элементов схем. Таким образом снижается надежностьфункционирования БИС ПЗУ.Цель изобретения - повышение надежности программирования, 20Поставленная цель осуществляетсятем, что согласно способу программирования постоянного запоминающего устройства, включающего тестированиепостоянного запоминающего устройства, 25подачу на плавкие перемычки разрушающих импульсов тока, контроль записаннойинформации, электротермотренировку идополнительный контроль записаннойинформации, перед подачей разрушающих импульсов тока на плавкие перемычки подают нагревающий импульс тока иодновременно с этим воздействуют однородным магнитным полем, направленным перпендикулярно к поверхности...

Номер патента: 1767505

Опубликовано: 07.10.1992

Авторы: Батищев, Калист, Мардас, Ячкула

МПК: G06F 15/419

Метки: задач, линейного, программирования, решения

...первый и второй выходы 9 и 10 блока синхронизации соответственно.Устройство работает следующим образом.Пусть необходимо с минимальными затратами распределить (назначить) Р работ(заданий) среди И исполнителей,Перед началом работы разряды блока 2 25обнуляют, в блок 4 заносят матрицу транспортных затрат.На вход пуска устройства подают сигнал уровня логической "1", При этом блок 1синхронизации формирует на своих выходах последовательность сигналов, предусмотренную временной диаграммой его работы.Блок 1 синхронизации формирует сигнал уровня логической "1" на своем выходе ния элементов модифицированной таким образом матрицы транспортных затрат, а блок 2 устанавливает в единицу те свои разряды, которые определены сигналами уровня...
