Автоматическое устройство программирования микросхем памяти

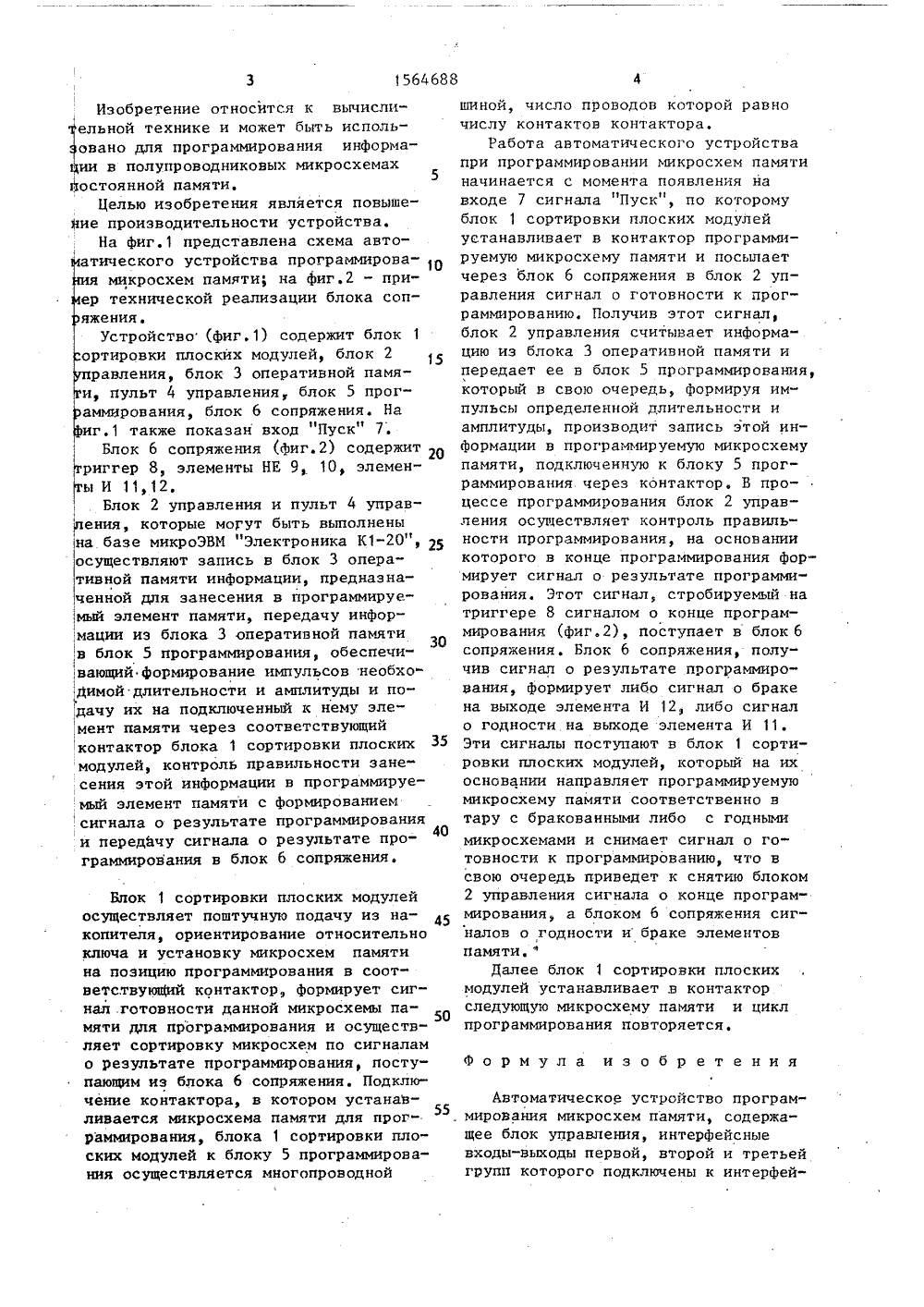

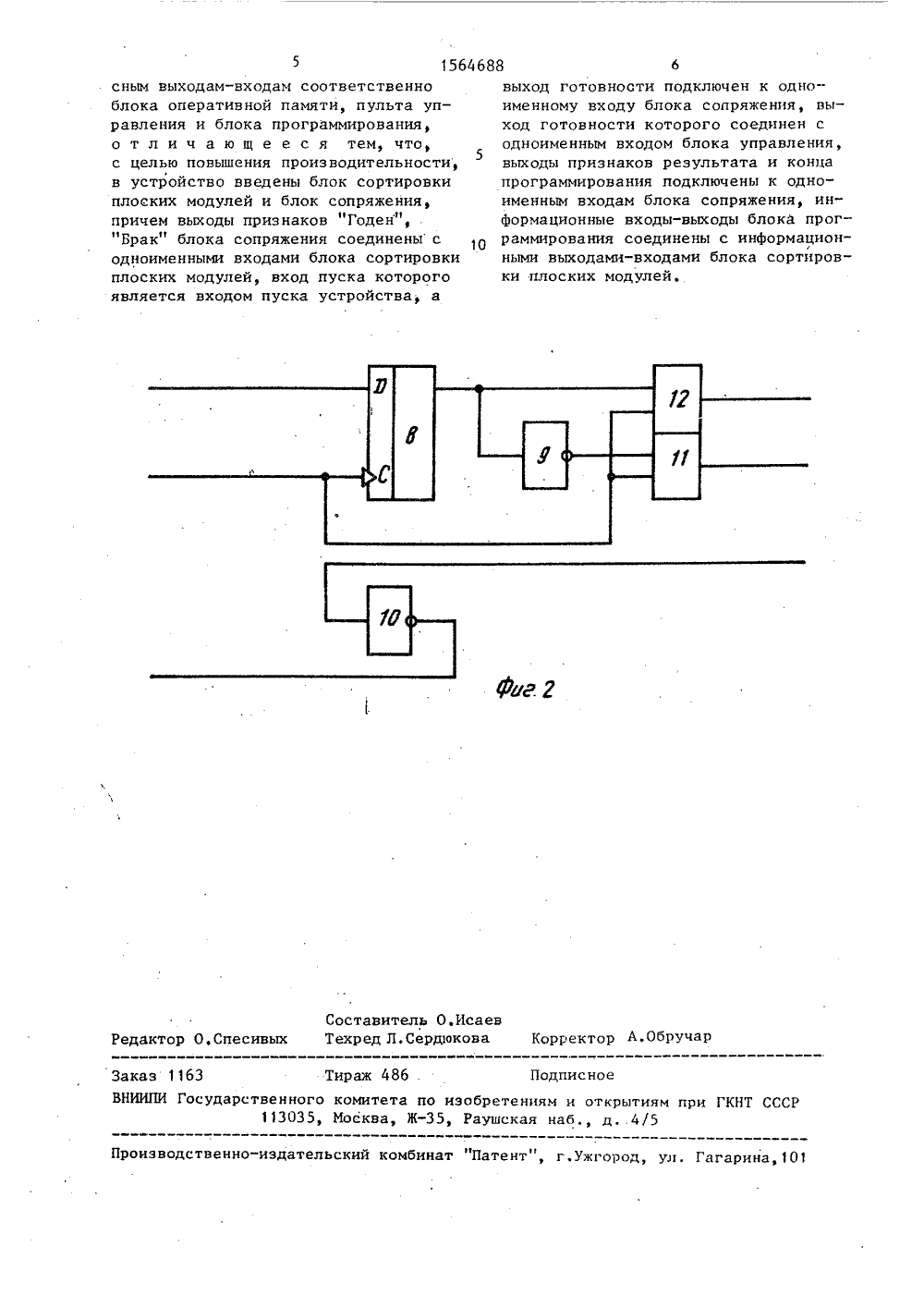

А 1 И Бл ное конструкюро систем едоро О, 1978, матор. И41,.15,ГОСУДАРС 78 ЕННЫЙ НОМИТЕ 7ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯПРИ ГННТ СССР 1(56) Авторское свидетельВ 809355, кл. С 11 С 7/ОУниверсальный програмлисток У 86-9, сер. Р 501986,(54) АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ПРОГРАММИРОВАНИЯ МИКРОСХЕМ ПАМЯТИ(57) Изобретение относится к вычислительной технике и может быть исполь -зовано для программирования информации в полупроводниковых микросхемахпостоянной памяти. Целью изобретенияявляется повышение производительности. Устройство содержит блок 1 сортировки плоских модулей, блок 2 управления, блок 3 оперативной памяти,пульт 4 управления, блок 5 программирования, блок,6 сопряжения с соответ1564688Изобретение относится к вычислиельной технике и может быть испольовано для программирования информации в полупроводниковых микросхемах5остоянной памяти.Целью изобретения является повышение производительности устройства.На фиг.1 представлена схема автоатического устройства программиронамикросхем памяти; на фиг.2 - приер технической реализации блока сопяжения.Устройство (фиг.1) содержит блок 1 ортировки плоских модулей, блок 2равления, блок 3 оперативной памяи, пульт 4 управления блок 5 прогаммирования, блок 6 сопряжения. На иг,1 также показан вход "Пуск" 7.Блок 6 сопряжения (Фиг.2) содержит 2 О риггер 8, элементы НЕ 9 10, элемены И 11,12.Блок 2 управления и пульт 4 управения, которые мокнут быть выполнены на. базе микроЭВИ "Электроника К 1-20", 25 осуществляют запись в блок 3 оперативной памяти информации, предназначенной для занесения в программируемый элемент памяти, передачу информации из блока 3 оперативной памяти в блок 5 программирования, обеспечивающий формирование импульсов необхоДимой длительности и амплитуды и подачу их на подключенный к нему эле,мент памяти через соответствующий контактор блока 1 сортировки плоских 35 модулей, контроль правильности занесения этой информации в программируемый элемент памяти с формированием сигнала о результате программирования40 и передачу сигнала о результате программирования в блок 6 сопряжения.Блок 1 сортировки плоских модулей осуществляет поштучную подачу из накопителя, ориентирование относительно ключа и установку микросхем памяти на позицию программирования в соответствуюп 1 ий контактор, формирует сигнал готовности данной микросхемы памяти для программирования и осуществляет сортировку микросхем по сигналам о результате программирования, поступающим из блока 6 сопряжения. Подключение контактора в котором устанав- Э55 ливается микросхема памяти для программирования, блока 1 сортировки плоских модулей к блоку 5 программирования осуществляется многопроводной шиной, число проводов которой равно числу контактов контактора.Работа автоматического устройства при программировании микросхем памяти начинается с момента появления на входе 7 сигнала "Пуск", по которому блок 1 сортировки плоских модулей устанавливает в контактор программируемую микросхему памяти и посылает через блок б сопряжения в блок 2 управления сигнал о готовности к программированию. Получив этот сигнал, блок 2 управления считывает информацию из блока 3 оперативной памяти и передает ее в блок 5 программирования, который в свою очередь, формируя импульсы определенной длительности и амплитуды, производит запись этой инФормации в программируемую микросхему памяти, подключенную к блоку 5 программирования через контактор. Б процессе программирования блок 2 управления осуществляет контроль правильности программирования, на основании которого в конце программирования формирует сигнал о результате программирования. Этот сигнал, стробируемый на триггере 8 сигналом о конце программирования (фиг.2), поступает в блок 6 сопряжения. Блок б сопряжения, получив сигнал о результате программирования, формирует либо сигнал о браке на выходе элемента И 12 либо сигнал о годности на выходе элемента И 11. Эти сигналы поступают в блок 1 сортировки плоских модулей, который на их основании направляет программируемую микросхему памяти соответственно в тару с бракованными либо с годнымимикросхемами и снимает сигнал о готовности к программированию, что в свою очередь приведет к снятию блоком 2 управления сигнала о конце программирования, а блоком 6 сопряжения сигналов о годности и браке элементов памяти.Далее блок 1 сортировки плоских модулей устанавливает в контактор следующую микросхему памяти и цикл программирования повторяется.Формула изобр етенияАвтоматическое устройство программирования микросхем памяти, содержащее блок управления, интерфейсные входы-выходы первой, второй и третьей групп которого подключены к интерфейодписное ираж 48 аказ 1163 НИИПИ Госуда венного комитета по изобретения113035, Москва, Ж, Раушская и открытиям при ГКНТ СССРб., д,.4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 сным выходам-входам соответственно блока оперативной памяти, пульта управления и блока программирования, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности,5 в устройство введены блок сортировки плоских модулей и блок сопряжения, причем выходы признаков "Годен", . "Брак" блока сопряжения соединены с одноименными входами блока сортировки плоских модулей, вход пуска которого является входом пуска устройства, а выход готовности подключен к одноименному входу блока сопряжения, выход готовности которого соединен содноименным входом блока управления,выходы признаков результата и концапрограммирования подключены к одноименным входам блока сопряжения, инФормационные входы-выходы блока программирования соединены с информационными выходами-входами блока сортировки плоских модулей.
