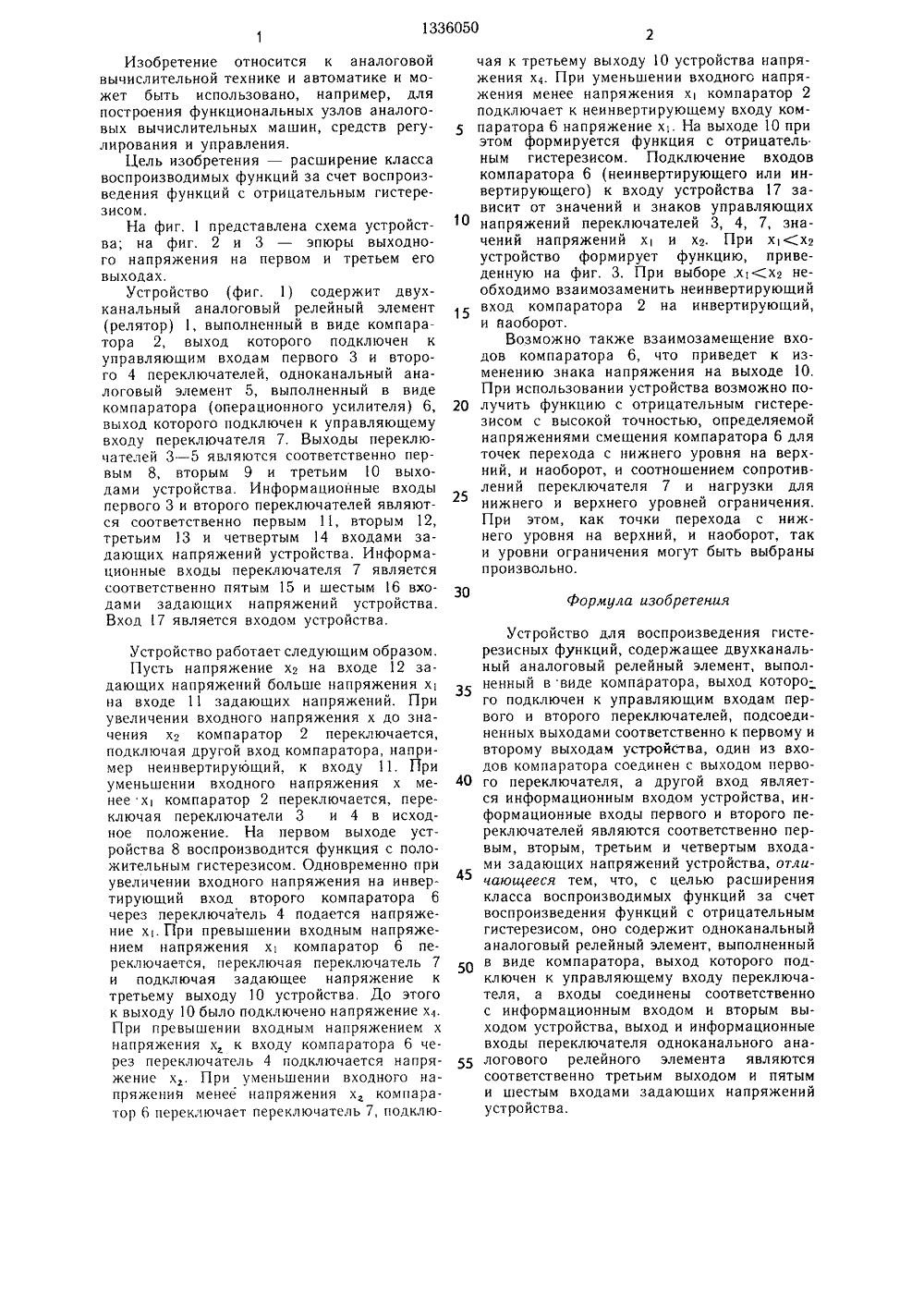

Устройство для воспроизведения гистерезисных функций

, 133605 51)4 0066 7/ ОПИСАНИЕ ИЗОБРЕТЕНИЯ А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ дения функции с отрицательным сом. Устройство содержит двух аналоговый релейный элемент (р выполненный в виде компарато ключенного выходом к управляю переключателей 3 и 4, одно аналоговый релейный элемент ненный в виде компаратора ( ного усилителя) 6, подключенног ляющему входу переключателя 7. во имеет выходы 8, 9 и 1 О. ционные входы переключателей ч ники напряжений смещения 11 непосредственно подключены к источников задающих напряжени Информационные входы перекл подключены к выходам источник щих напряжений 15 и 16. Д поставленной цели обеспечено введению в устройство одно аналогового релейного элемента. Р. 978, ИЗВЕ 1 ЦИЙ и ана- втомаример, узлов редств изоба восзвеОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(54) УСТРОЙСТВО ДЛЯ ВОСПРОДЕНИЯ ГИСТЕРЕЗИСНЫХ ФУН(57) Изобретение относится к ооластлоговой вычислительной техники и атики и может быть использовано, напдля построения функциональныханалоговых вычислительных машин, срегулирования и управления, Цельюретения является расширение класспроизводимых функций за счет воспр гистерезиканальный епятор) 1 ра 2, подщим входам канальный 5, выпол- операционо к управ- Устройст- Информаерез источи 12 и выходам й 13 и 14.ючателя 7 ов задаюости жение Я благодаря канального 3 ил.С:формула изобретения Изобретение относится к аналоговой вычислительной технике и автоматике и может быть использовано, например, для построения функциональных узлов аналоговых вычислительных машин, средств регулирования и управления,Цель изобретения - расширение класса воспроизводимых функций за счет воспроизведения функций с отрицательным гистерезисом.На фиг. 1 представлена схема устройства; на фиг. 2 и 3 - эпюры выходного напряжения на первом и третьем его выходах.Устройство (фиг. 1) содержит двухканальный аналоговый релейный элемент (релятор) 1, выполненный в виде компаратора 2, выход которого подключен к управляющим входам первого 3 и второго 4 переключателей, одноканальный аналоговый элемент 5, выполненный в виде компаратора (операционного усилителя) 6, выход которого подключен к управляющему входу переключателя 7. Выходы переключателей 3 - 5 являются соответственно первым 8, вторым 9 и третьим 10 выходами устройства. Информационные входы первого 3 и второго переключателей являются соответственно первым 11, вторым 12, третьим 13 и четвертым 14 входами задающих напряжений устройства. Информационные входы переключателя 7 является соответственно пятым 15 и шестым 6 входами задающих напряжений устройства. Вход 17 является входом устройства. Устройство работает следующим образом, Пусть напряжение хг на входе 12 задающих напряжений больше напряжения х на входе 11 задающих напряжений. При увеличении входного напряжения х до значения хг компаратор 2 переключается, подключая другой вход компаратора, например неинвертирующий, к входу 11. Г 1 ри уменьшении входного напряжения х менее х компаратор 2 переключается, переключая переключатели 3 и 4 в исходное положение. На первом выходе устройства 8 воспроизводится функция с положительным гистерезисом. Одновременно при увеличении входного напряжения на инвертирующий вход второго компаратора 6 через переключатель 4 подается напряжение х. При превышении входным напряжением напряжения х компаратор 6 переключается, переключая переключатель 7 и подключая задающее напряжение к третьему выходу 10 устройства. До этого к выходу 10 было подключено напряжение х 4. При превышении входным напряжением х напряжения х, к входу компаратора 6 через переключатель 4 подключается напряжение х При уменьшении входного напряжения менее напряжения х, компаратор 6 переключает переключатель 7, подклю 5 10 15 20 25 30 35 40 45 50 55 чая к третьему выходу 10 устройства напряжения х 4. При уменьшении входного напряжения менее напряжения х компаратор 2 подключает к неинвертирующему входу компаратора 6 напряжение х. На выходе 10 при этом формируется функция с отрицатель. ным гистерезисом, Подключение входов компаратора 6 (неинвертирующего или инвертирующего) к входу устройства 17 зависит от значений и знаков управляющих напряжений переключателей 3, 4, 7, значений напряжений х и хг. При х(хг устройство формирует функцию, приведенную на фиг. 3. При выборе,х(хг необходимо взаимозаменить неинвертирующий вход компаратора 2 на инвертирующий, и наоборот.Возможно также взаимозамещение входов компаратора 6, что приведет к изменению знака напряжения на выходе 10, При использовании устройства возможно получить функцию с отрицательным гистерезисом с высокой точностью, определяемой напряжениями смещения компаратора 6 для точек перехода с нижнего уровня на верхний, и наоборот, и соотношением сопротивлений переключателя 7 и нагрузки для нижнего и верхнего уровней ограничения. При этом, как точки перехода с нижнего уровня на верхний, и наоборот, так и уровни ограничения могут быть выбраны произвольно. Устройство для воспроизведения гистерезисных функций, содержащее двухканальный аналоговый релейный элемент, выполненный в виде компаратора, выход которого подключен к управляющим входам первого и второго переключателей, подсоединенных выходами соответственно к первому и второму выходам устройства, один из входов компаратора соединен с выходом первого переключателя, а другой вход является информационным входом устройства, информационные входы первого и второго переключателей являются соответственно первым, вторым, третьим и четвертым входами задающих напряжений устройства, отличающееся тем, что, с целью расширения класса воспроизводимых функций за счет воспроизведения функций с отрицательным гистерезисом, оно содержит одноканальный аналоговый релейный элемент, выполненный в виде компаратора, выход которого подключен к управляющему входу переключателя, а входы соединены соответственно с информационным входом и вторым выходом устройства, выход и информационные входы переключателя одноканального аналогового релейного элемента являются соответственно третьим выходом и пятым и шестым входами задающих напряжений устройства.1336050 2 Я Корректор И.МускПодписное обретений и открыти д. 4/5ород, ул. Проектная,Составитель А. МаслоРедактор С. Патрушева Техред И. ВересЗа каз 3805/46 Тираж 672ВНИИПИ Государственного комитета СССР по делам и113035, Москва, Ж - 35, Раушская набПроизводственно-полиграфическое предприятие, г. Ужг
