Способ измерения гистерезисных кривых ферромагнетиков

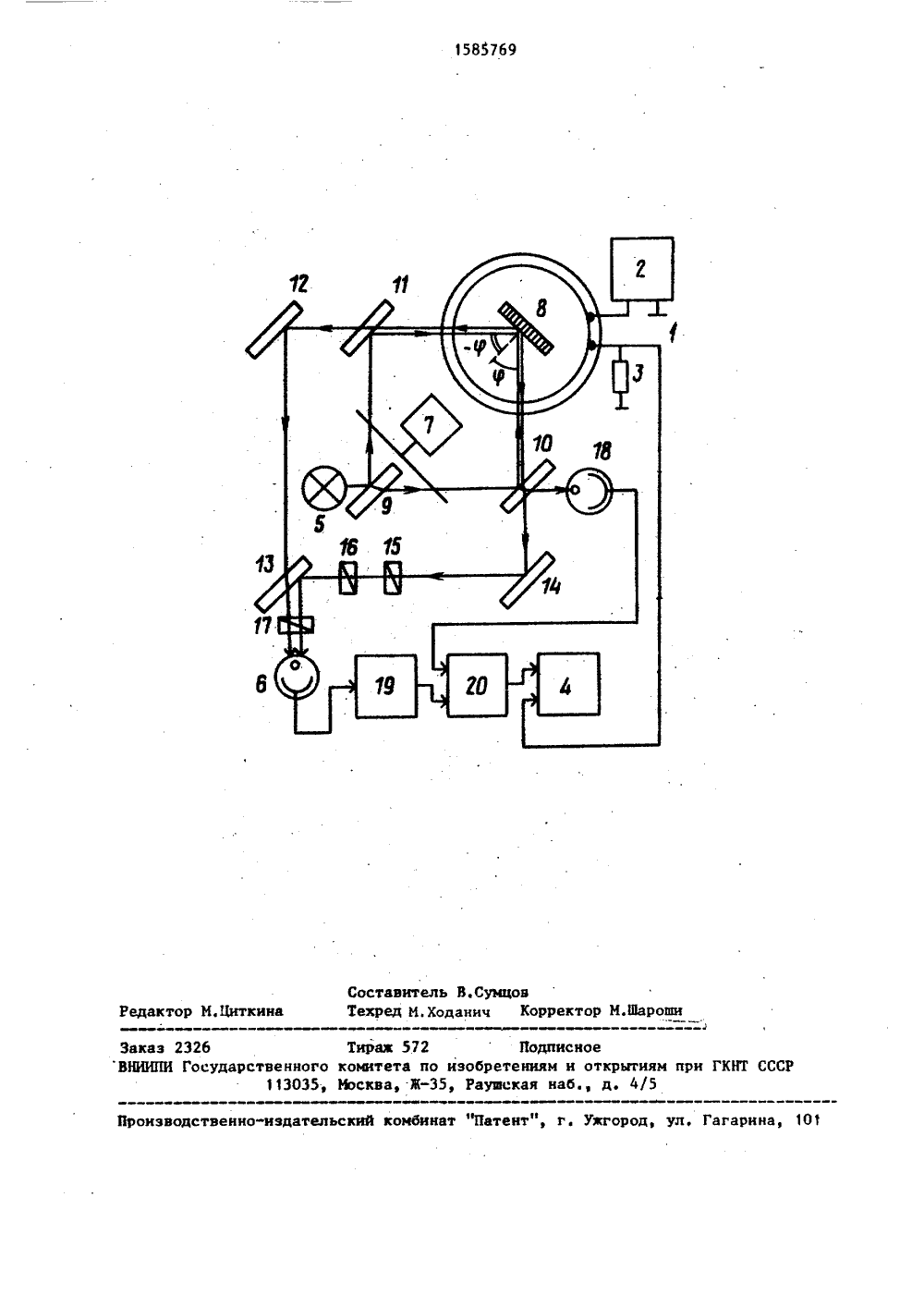

(19) 01) 51)5 С О 1 К 33 14 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИ СССР976,ЕРЕЗИС магнитных льэовано и кри ов различ- материалов относится к магнитоехнике и может быть исизмерения гистерезисрхностных слоев образ- классов ферромагнитных иде пластин, покрытийу которых векторпараллелен отражающей овьппевляется измерени на блок ема енго пре лок 1 намаг намагничи(21) 4406483/24-21(54) СПОСОБ ИЗМЕРЕНИЯ ГИСКРИВЫХ ФЕРРОМАГНЕТИКОВ(5) Изобретение касаетсяизмерений и может быть исдля измерения гистереэисньповерхностных слоев образных классов ферромагнитных Изобретение измерительной т пользовано для ных кривых паве цов различных материалов в в и тонких пленок намагниченности поверхности образца. Целью изобретения ние чувствительности На чертеже. изображ устройства, реализующ ный способ. Устройство содержи ничивания с генераторЦелью изобретения является повышение чувствительности измерений. Способ включает воздействие на исследуемый образец переменным магнитным полем, облучение образца неполяризованным светом и регистрацию зависимости интенсивности отраженного от образца света от величины переменного магнитного поля. Цель изобретения достигается тем, что периодически изменяют угол падения неполяризованного света относительна нормали к поверхности образца, а регистрацию зависимости интенсивности отраженного от образца света от величины переменного магнитного поля выполняют на частоте из-. сф менения .угла падения неполяризованно- ф го света. 1 ил. вающего тока и преобразователем 3магнитного поля в электрический сигнал, двухкоардинатный регистратор 4,источник 5,неполяриэаванного света,первый Ьотаприемник 6, вращающийсяобтюратар 7, образец 8, зеркала 9-14,поляризаторы 15 - 17, второй Ьатоприемник 18, селективньп усилитель 9и синхронный детектор 20,Способ осуществляется следующимобразом.ферромагнитный образец, имеющийплоскую отражающую поверхность, помещают в магнитное поле, поочередно облучают двумя пучками неполяриэованно.го света, падающими на образец подугламии -, и сводят два отраженвмх от образца пучка на Фотоприемник. При этом вектор магнитного поля пер-. пендикулярен плоскости падения света, что соответствует экваториальному намагничиванию образца, а угол. падения света у составляет 45-70 . Если оцтические каналы двух пучков сбалансированы, а образец размагничен, то 0 изменение интенсивности света, попадающего на Фотоприемник, на частоте измерения отсутствует. Намагничивание образца приводит к изменению р-коэфФициента отражения, которое пропор ционально намагниченности образца и является нечетной Функцией угла падения. Вследствие этого в двух отраженных пучках происходит равное по величине, но противоположное по знаку 20 изменение интенсивности, а в световом пучке, попадающем на Фотоприемник, возникает компонента интенсивности с частотой изменения угла падения света на образец. Регистрируют зависимость величины этой компоненты от внешнего магнитного поля.. Устройство, реализующее предложенный способ, работает следующим образом. 30Генератор 2 вырабатывает ток, медленно изменяющийся, например, по синусоидальному закону, который в блоке .1 намагничивания, например в катушках Гельмгольца, преобразуется в магнитное поле, перемагничивающее образец 8. С выхода преобразователя 3, например резистора, на Х-вход двухкоординатно-. го резистора 4 поступает электрический сигнал, пропорциональный напряженности магнитного поля. Световой. пучок от источника 5 неполяризован.ного света разделяется полупрозрачным зеркалом 9 на два пучка, которые поочередно прерываются вращающимся обтюратором 7, отражаются от полупрозрачных зеркал 10 и 11 и падают на образец Я,под угламии - д соответственно. Первый отраженный от образца пучок затем проходит через зер" 50 кало 11, отражется от зеркала 12, проходит через полупрозрачное зеркало 13, поляризатор 17 и попадает на первый Фотоприемник 6, Второй .отраженный пучок проходит через зеркало 10, отражается от зеркала 14, проходит через поляризаторы 15 и 16, отражается от зеркала 13 и после поляризатора 17 также попадает на Фотоприемник 6. Для балансировки оптических каналов устройства в один из каналов введены поляризаторы 15 и 16. Ближний к образцу поляризатор 15, а также поляризатор 17 установлены на р-компоненту, что исключает проявление меридионального интенсивностного эффекта. Выравнивание интенсивностей двух световых пучков на выходе Фотоприемника осуще" ствляется поворотом поляризатора 16, при этом используется немагнитный или размагниченный образец. При намагничивании испытуемого образца происходит раскомпенсация и возникает, компонента Фототока с частотой прерывания света обтюратором, пропорциональная перпендикулярной плоскости света компоненте намагниченности образца. Компонента с частотой прерывания света обтюратором 7 выходного сигнала Фотоприемника 6 выделяется и усиливается селективным усилителем 19, детектируется синхронным детектором 20 и посту" пает на У-вход регистратора 4. Опорный сигнал детектора формируется с помощью второго Фотоприемника. Таким образом происходит регистрация петли гистереэиса освещенного участка испытуемого образца.Предложенный способ по сравнению с известным техническим решением отличается большей чувствительностью, что достигается периодическим изменением угла падения света на образец и регистрацией магнитооптического сигнала на частоте изменения угла падения.Ф о р м у л а и з .о б р е т е н и яСпособ измерения гистереэисных кривых Ферромагнетиков, включающий воздействие на образец переменным магнитным полем, облучение образца неполяриэованным светом и регистрацию зависимости интенсивного отраженного от образца света от величины перемен" ногомагнитного поля, о т л и ч а ющ и й ся тем, что, с целью повышения чувствительности измерений, периодически изменяют угол падения неполяри- . зованного света симметрично относительно нормали к поверхности образца, а регистрацию зависимости интенсивности отраженного от образца света от величины переменного магнитного поля выполняют на частоте изменения угла падения неполяриэованного света,1585769 М.Шароши актор М,Цитки КНТ СССР роизводственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 10 ЗаказВНИИПИ Составитель В.СумцовТехред М.Ходанич Корре 6 Тираа 572 Подписноесударственного комитета по изобретениям и открытиям113035, Москва, Ж, Раущская наб., д. 4/5
