Устройство для определения гистерезисных потерь при изгибе ленточных образцов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

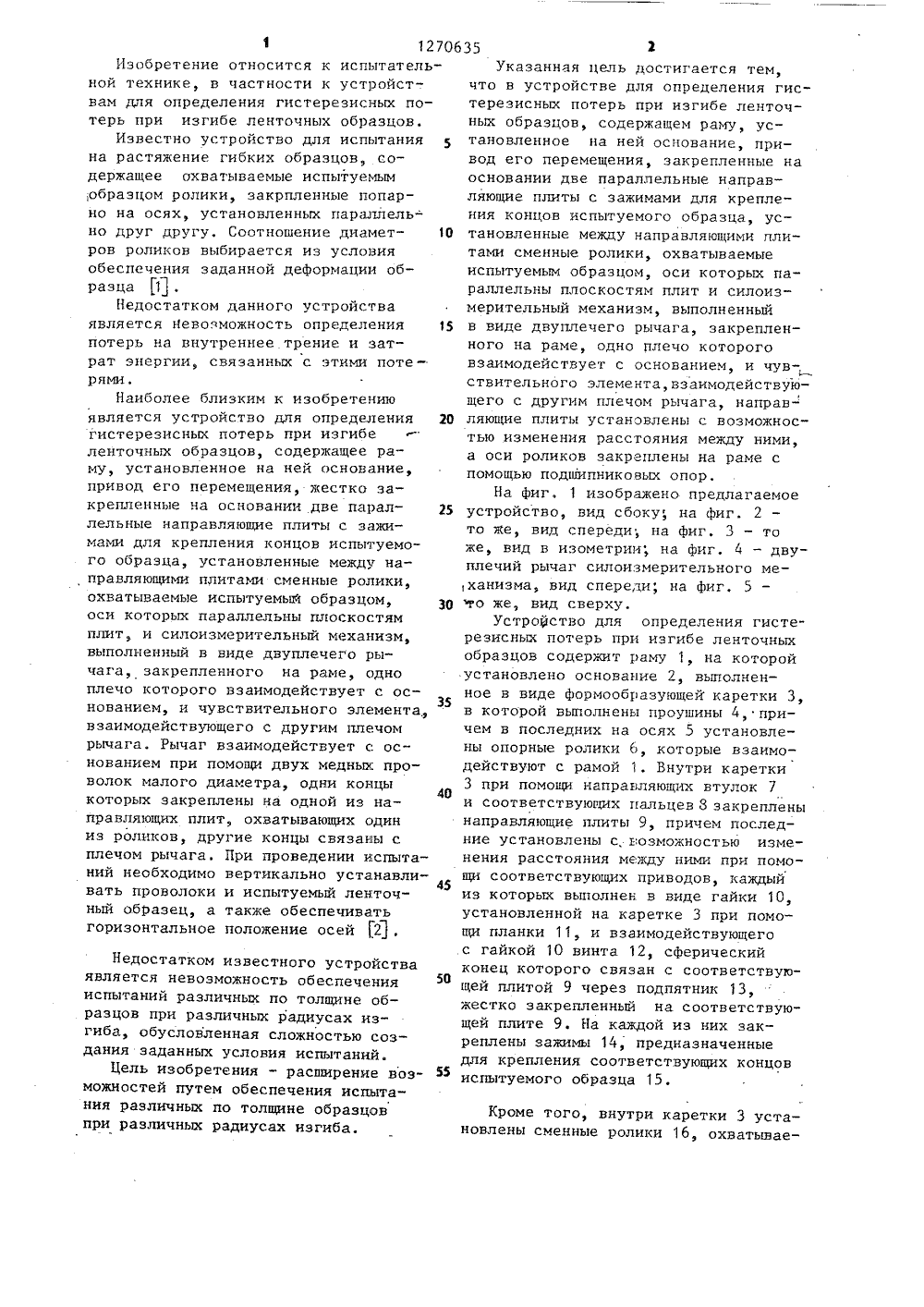

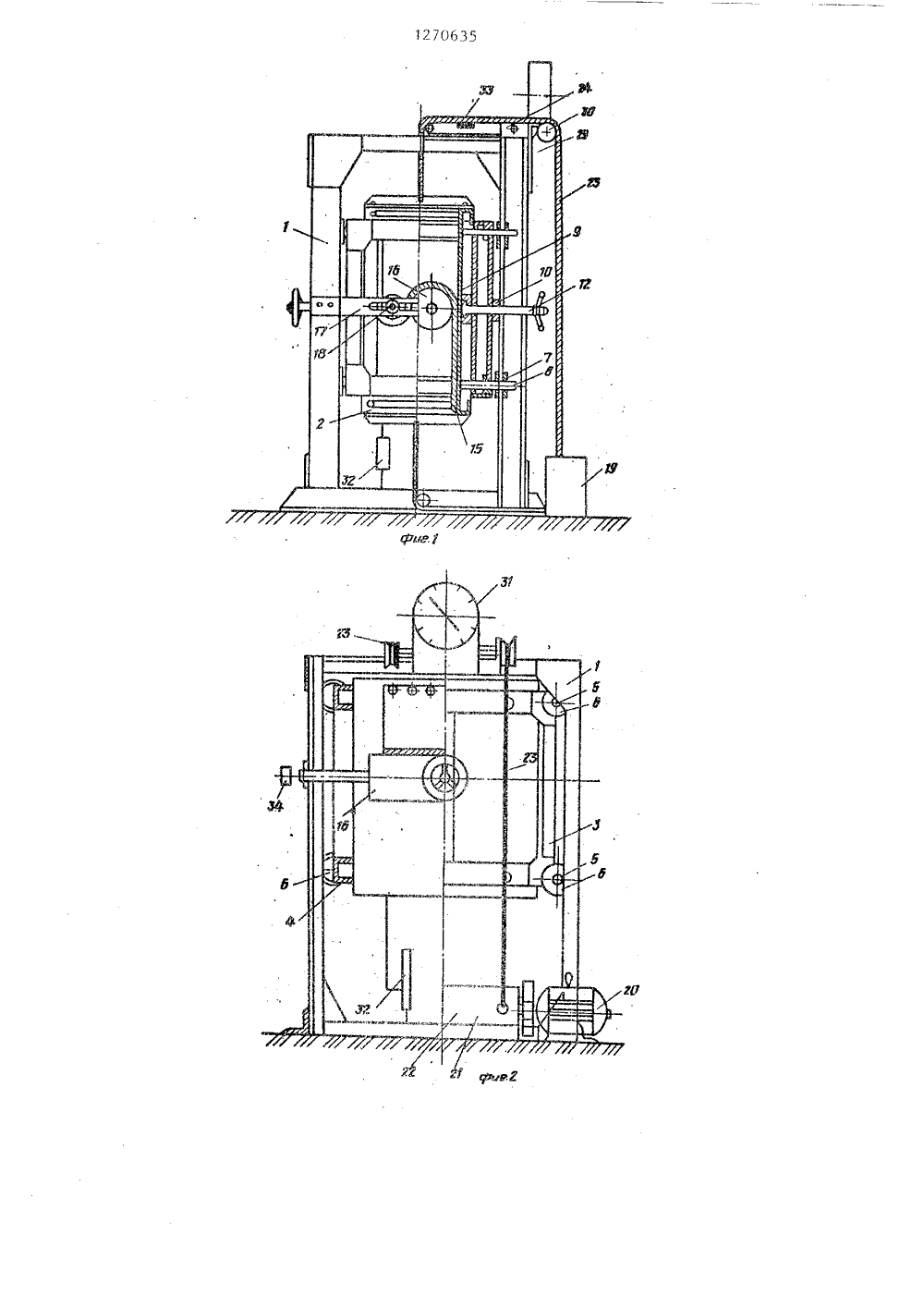

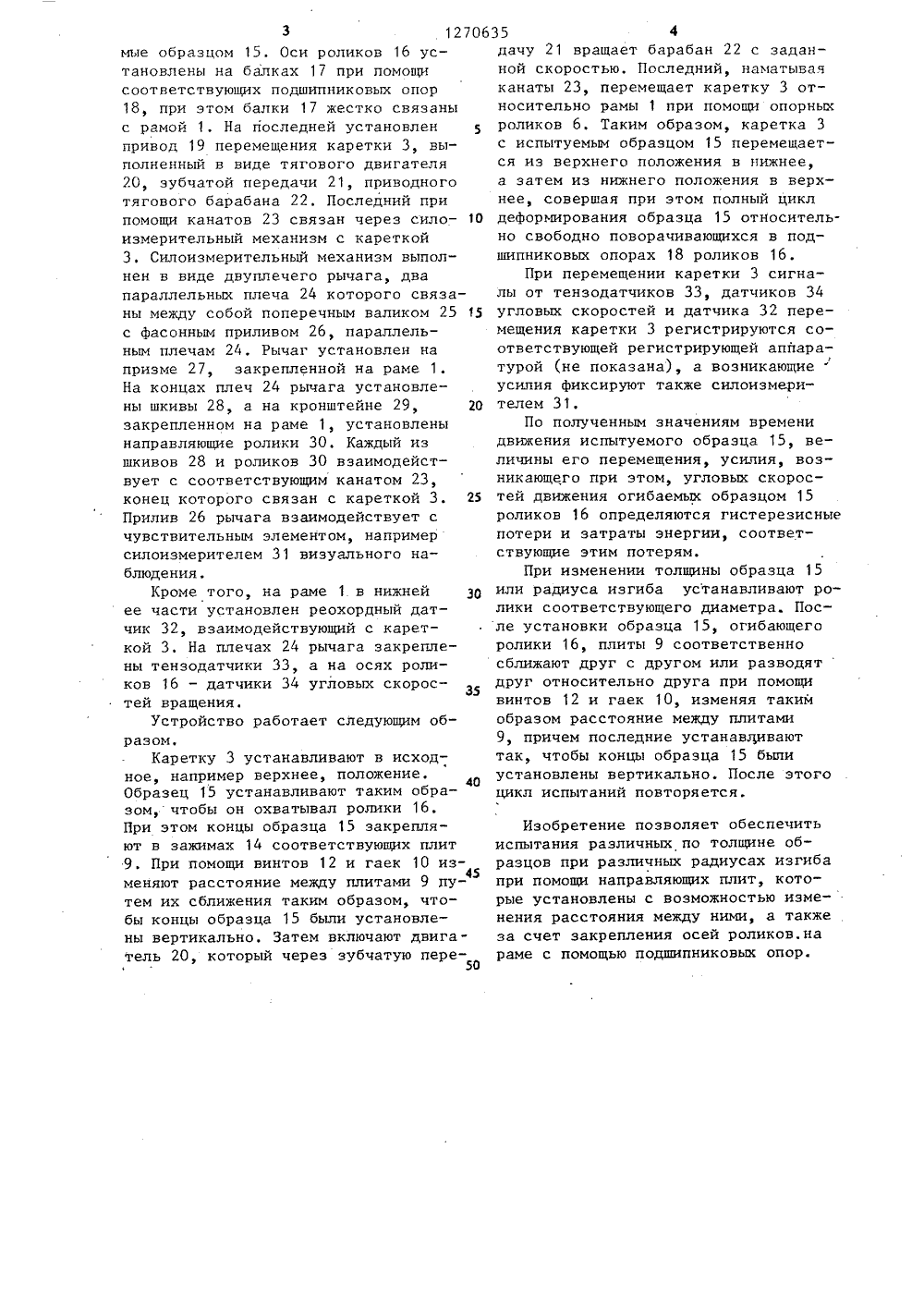

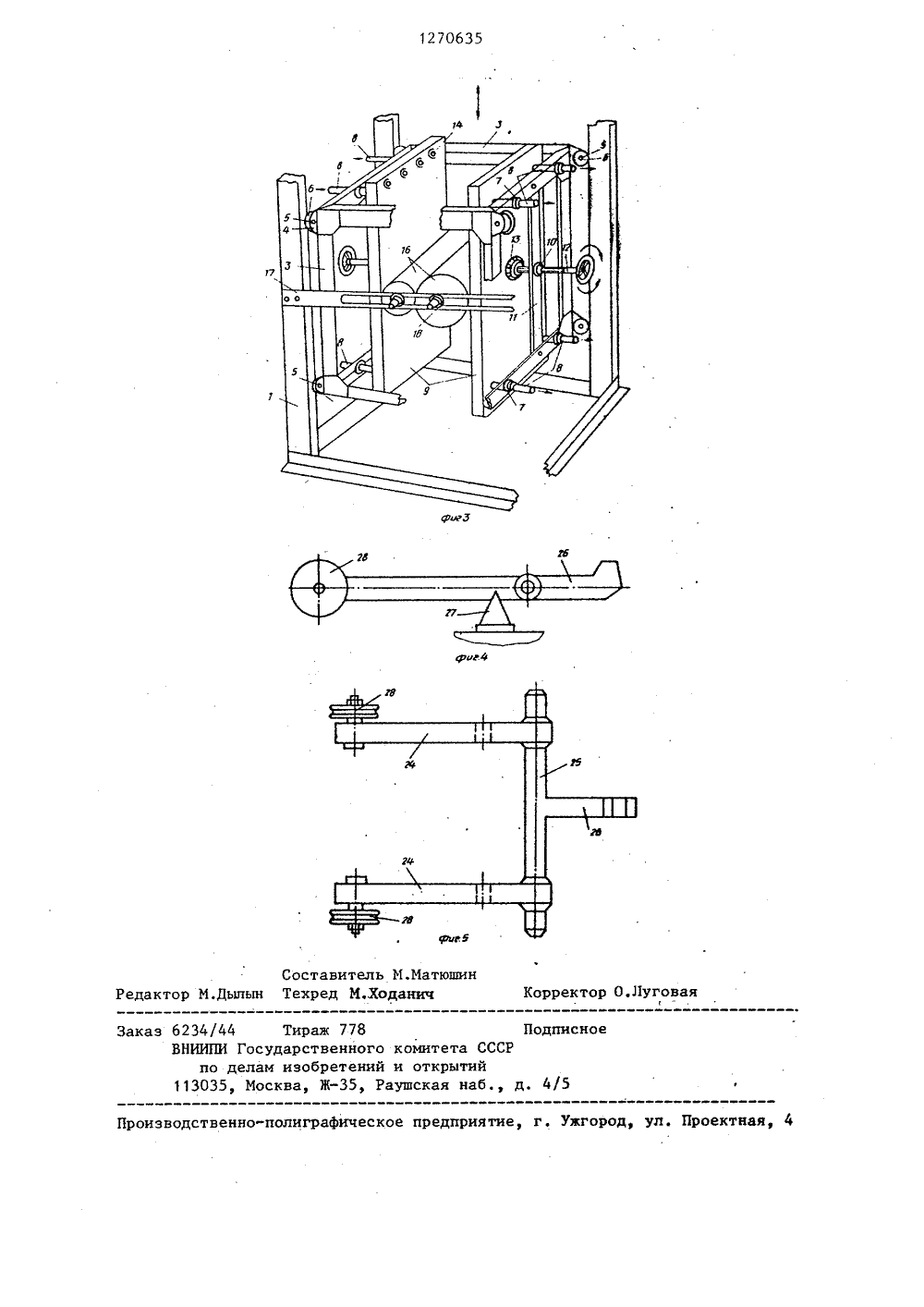

САНИЕ ИЗОБРЕТЕНИЯ Ивы. ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ А ВТОРСКОМУ СВИДЕТЕЛЬСТВ(21) 3573672/25-28(71) Сибирский ордена Трудового Красного Знамени автомобильно-дорожный институт им. В.В.Куйбышева (72) А.Ф.Суржиков, Г.С.Бобов, Н.Н.Ба женов и Л.Г.Ягодкин(56) Авторское свидетельство СССР У 580482, кл. С 01 Н 3/08, 1976.2. Устройство для Исследования и определения гистерезисных потерь при изгибе тонких металлических лент, - Контрольно-измерительная техника, Экспресс-информация, 9 19, Реф. 116120, 1972.(54)(57) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ГИСТЕРЕЗИСНЫХ ПОТЕРЬ ПРИ ИЗГИБЕ ЛЕНТОЧНЫХ ОБРАЗЦОВ, содержащее раму, установленное на ней основание,привод его перемещения, закрепленные наосновании две параллельные направляющие плиты с зажимами для крепленияконцов испытуемого образца, установленные между направляющими плитамисменные ролики, охватываемые испытуемым образцом, оси которых параллельны плоскостям плит, и силоиэмерительный механизм, выполненный в виде двуплечего рычага, закрепленного на раме, одно плечо которого взаимодействует с основанием, и чувствительного элемента, взаимодеиствующего с другимплечом рычага, о т л и ч а ю щ е ес я тем, что, с целью расширения возможностей путем обеспечения испытания различных по толщине образцовпри различных радиусах их изгиба,направляющие плиты установлены с возможностью изменения расстояния между ними, а оси роликов закреплены нараме с помощью подшипниковых опор.1 12706Изобретение относится к испытательной технике, в частности к устройствам для определения гистерезисных потерь нри изгибе ленточных образцов.Известно устройство для испытанияна растяжение гибких образцов, содержащее охватываемые испытуемым,образцом ролики, закрпленные попарно на осях, установленных параллель-но друг другу. Соотношение диамет- Оров роликов выбирается из условияобеспечения заданной деформации образца 1,Недостатком данного устройстваявляется Невозможность определения 15потерь на внутреннее. трение и затрат энергии, связанных с этими потерями.Наиболее близким к изобретениюявляется устройство для определения 20гистерезисных потерь при изгибеленточных образцов, содержащее раму, установленное на ней основание,привод его перемещения, жестко закрепленные на основании две параллельные направляющие плиты с зажимами для крепления концов испытуемого образца, установленные между направляющими плитами сменные ролики,охватываемые испытуемьпй образцом,оси которых параллельны плоскостямплит, и силоизмерительный механизм,выполненный в виде двуплечего рычага, закрепленного на раме, одноплечо которого взаимодействует с ос 35нованием, и чувствительного элементавзаимодействующего с другим плечомрычага. Рычаг взаимодействует с основанием при помощи двух медных проволок малого диаметра, одни концыкоторых закреплены на одной из направляющих плит, охватывающих одиниз роликов, другие концы связаны сплечом рычага, При проведении испытаний необходимо вертикально устанавли 45вать проволоки и испытуемый ленточный образец, а также обеспечивать(горизонтальное положение осей 21,Недостатком известного устройстваявляется невозможность обеспечения испытаний различных по толщине образцов при различных радиусах изгиба, обусловленная сложностью создания заданных условия испытаний.Цель изобретения - расширение воэможностей путем обеспечения испытания различных по толщине образцов при различных радиусах изгиба. 35 2Указанная цель достигается тем,что в устройстве для определения гистерезисных потерь при изгибе ленточных образцов, содержащем раму, установленное на ней основание, привод его перемещения, закрепленные наосновании две параллельные направляющие плиты с зажимами для крепления концов испытуемого образца, установленные между направляющими плитами сменные ролики, охватываемыеиспытуемым образцом, оси которых параллельны плоскостям плит и силоизмерительный механизм, выполненныйв виде двуплечего рычага, закрепленного на раме, одно Плечо котороговзаимодействует с основанием, и чувствительного элемента, взаимодействующего с другим плечом рычага, направляющие плиты установлены с возможностью изменения расстояния между ними,а оси роликов закреплены на раме спомощью подшипниковых опор,На фиг. 1 изображено предлагаемоеустройство, вид сбоку, на фиг. 2то же, вид спереди:, на фиг. 3 - тоже, вид в изометрии; на Фиг, 4 - двуплечий рычаг силоизмерительного ме,ханизма, вид спереди, на Фиг, 5ро же, вид сверху.Устройство для определения гистерезисных потерь при изгибе ленточныхобразцов содержит раму 1, на которойустановлено основание 2, выполненное в виде Формообразующей каретки 3,в которой выполнены проушины 4, причем в последних на осях 5 установлены опорные ролики 6, которые взаимодействуют с рамой 1. Внутри каретки3 при помощи направляющих втулок 7и соответствующих пальцев 8 закрепленынаправляющие плиты 9, причем последние установлены с.возможностью изменения расстояния между ними при помощи соответствующих приводов, каждый из которых выполнен в виде гайки 10, установленной на каретке 3 при помощи планки 11, и взаимодействующего с гайкой 10 винта 12, сферический конец которого связан с соответствующей плитой 9 через подпятник 13, жестко закрепленный на соответствующей плите 9. На каждой из них закреплены зажимы 14; предназначенные для крепления соответствующих концов испытуемого образца 15. Кроме того, внутри каретки 3 установлены сменные ролики 16, охватывае35 4дачу 21 вращает барабан 22 с заданной скоростью. Последний, наматываяканаты 23, перемещает каретку 3 относительно рамы 1 при помощи опорныхроликов 6. Таким образом, каретка 3с испытуемым образцом 15 перемещается из верхнего положения в нижнее,а затем из нижнего положения в верхнее, совершая при этом полный циклдеформирования образца 15 относительно свободно поворачивающихся в подшипниковых опорах 18 роликов 16.При перемещении каретки 3 сигналы от тензодатчиков 33, датчиков 34угловых скоростей и датчика 32 перемещения каретки 3 регистрируются соответствующей регистрирующей аппаратурой (не показана), а возникающиеусилия фиксируют также силоизмерителем 31,По полученным значениям временидвижения испытуемого образца 15, величины его перемещения, усилия, возникающего при этом, угловых скоростей движения огибаемых образцом 15роликов 16 определяются гистерезисныепотери и затраты энергии, соответствующие этим потерям.При изменении толщины образца 15или радиуса изгиба устанавливают ролики соответствующего диаметра. После установки образца 15, огибающегоролики 16, плиты 9 соответственносближают друг с другом или разводятдруг относительно друга при помощивинтов 12 и гаек 10, изменяя такимобразом расстояние между плитами9, причем последние устанавгиваюттак, чтобы концы образца 15 былиустановлены вертикально. После этогоцикл испытаний повторяется. Изобретение позволяет обеспечить испытания различных по толщине образцов при различных радиусах изгиба при помощи направляющих плит, которые установлены с возможностью изменения расстояния между ними, а также за счет закрепления осей роликов.на раме с помощью подшипниковык опор. з 12706мые образцом 15. Оси роликов 16 установлены на балках 17 при помощисоответствующих подшипниковых опор18, при этом балки 17 жестко связаныс рамой 1, На последней установленпривод 19 перемещения каретки 3, выполненный в виде тягового двигателя20, зубчатой передачи 21, приводноготягового барабана 22. Последний припомощи канатов 23 связан через силоизмерительный механизм с кареткой3. Силоизмерительный механизм выполнен в виде двуплечего рычага, двапараллельных плеча 24 которого связаны между собой поперечным валиком 25 15с фасонным приливом 26, параллельным плечам 24. Рычаг установлен напризме 27, закрепленной на раме 1.На концах плеч 24 рычага установлены шкивы 28, а на кронштейне 29, 20закрепленном на раме 1, установленынаправляющие ролики 30. Каждый изшкивов 28 и роликов 30 взаимодействует с соответствующим канатом 23,конец которого связан с кареткой 3. 25Прилив 26 рычага взаимодействует счувствительным элементом, напримерсилоизмерителем 31 визуального наблюдения.Кроме того, на раме 1 в нижней З 0ее части установлен реохордный датчик 32, взаимодействующий с кареткой 3, На плечах 24 рычага закреплены тензодатчики 33, а на осях роликов 16 - датчики 34 угловых скорос 35тей вращения.Устройство работает следующим образом,Каретку 3 устанавливают в исходное, например верхнее, положение.Образец 15 устанавливают таким образом,чтобы он охватывал ролики 16,Нри этом концы образца 15 закрепляют в зажимах 14 соответствующих плит9. При помощи винтов 12 и гаек 10 из 45меняют расстояние между плитами 9 путем их сближения таким образом, чтобы концы образца 15 были установлены вертикально. Затем включают двигатель 20, который через зубчатую пере 50( дписное а кое предприятие, г. ужгород, ул. Проектн венно-полиграф изв 234/44 Тираж 778 НИИПИ Государственногопо делам изобретений 13035, Москва, Ж, Р омитета СССР открытийушская наб., д. 4/
СмотретьЗаявка
3573672, 16.02.1983
СИБИРСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ АВТОМОБИЛЬНО ДОРОЖНЫЙ ИНСТИТУТ ИМ. В. В. КУЙБЫШЕВА
СУРЖИКОВ АЛЕКСАНДР ФЕДОРОВИЧ, БОБОВ ГЕННАДИЙ СЕРГЕЕВИЧ, БАЖЕНОВ НИКОЛАЙ НИКОЛАЕВИЧ, ЯГОДКИН ЛЕВ ГЕННАДЬЕВИЧ
МПК / Метки
МПК: G01N 3/20
Метки: гистерезисных, изгибе, ленточных, образцов, потерь
Опубликовано: 15.11.1986
