Устройство для воспроизведения гистерезисных функций

Номер патента: 1288723

Авторы: Волгин, Ребане

ZIP архив

Текст

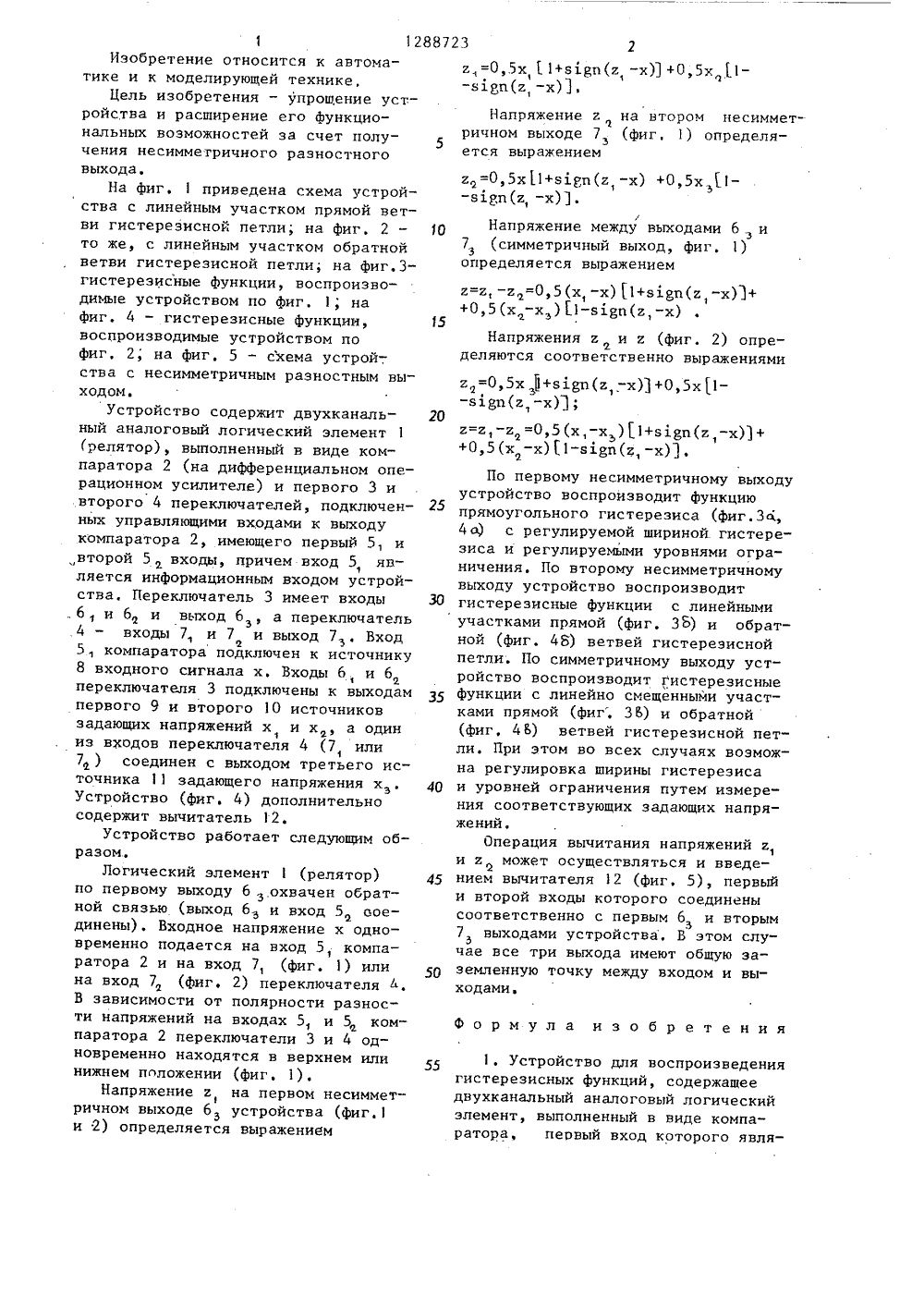

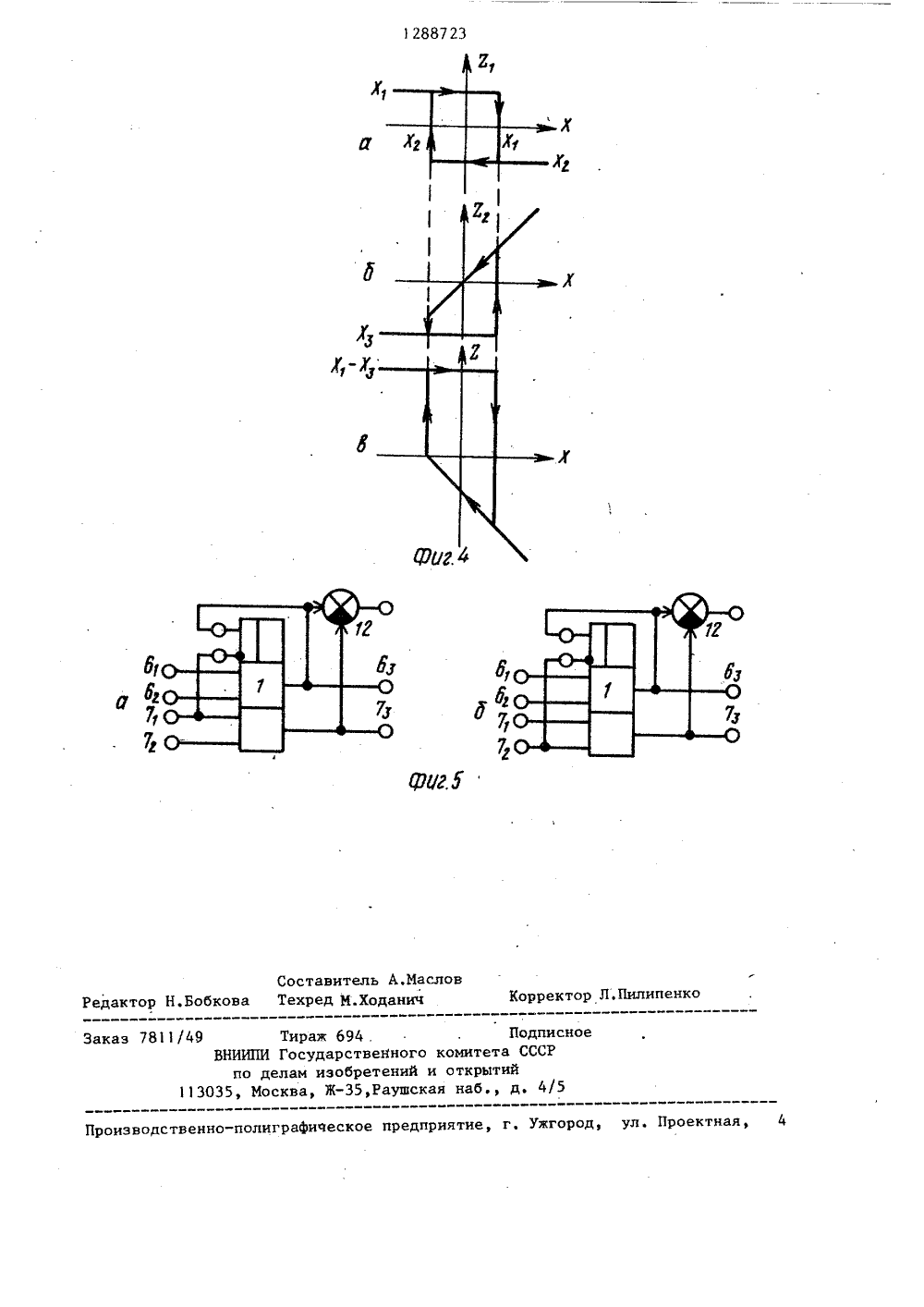

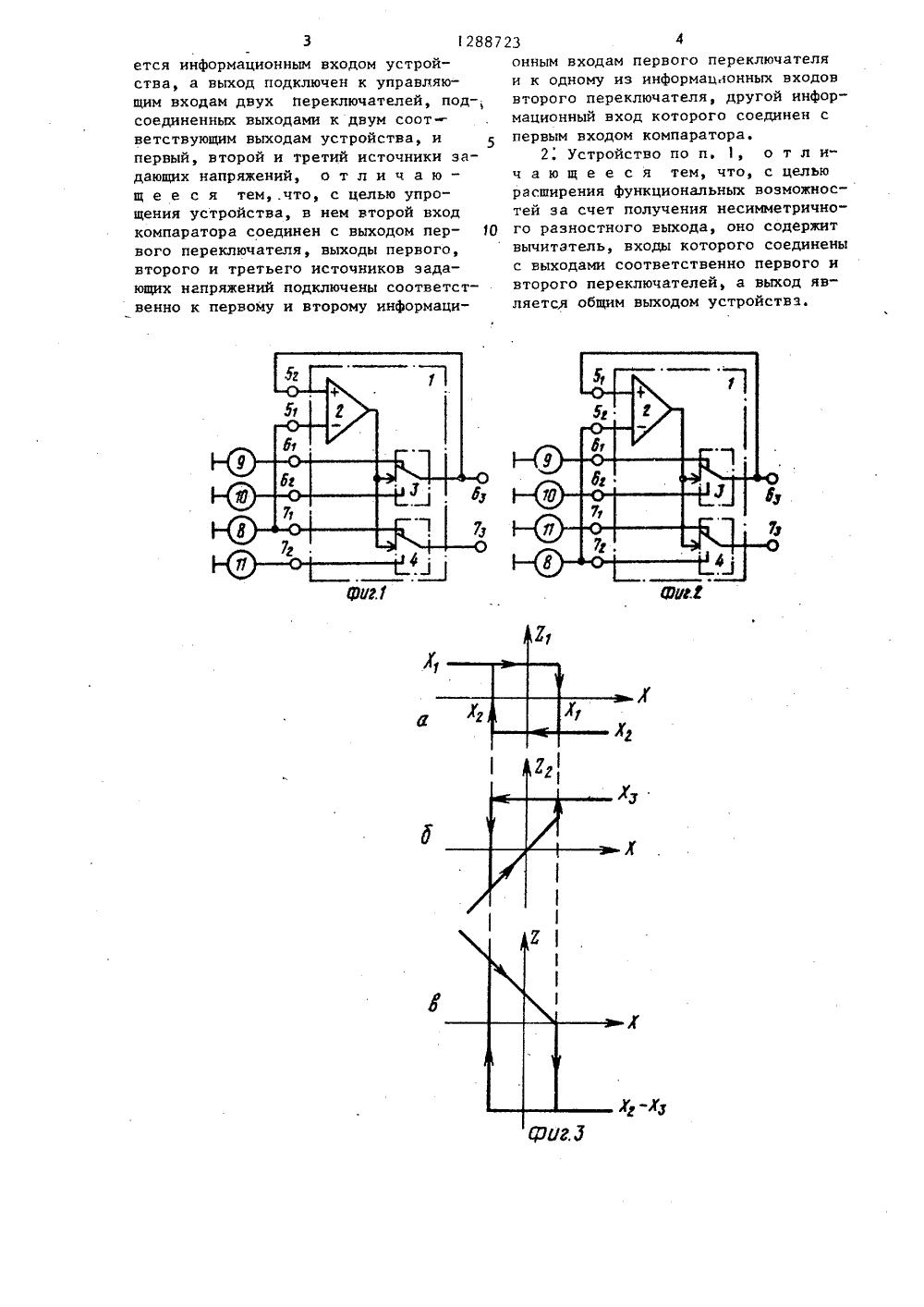

СОЮЗ СОВЕТСКИХИЮЛФМепеРЕСПУБЛИК 8723 11 И 06 6 7/2 СССРРЫТИЙ САНИЕ ИЗОБРЕТЕНИ ВТОР ся к автома ике и может спроизведеГОСУДАРСТВЕННЫЙ КОМИТЕ ГО ДЕЛАМ ИЗОБРЕТЕНИЙ И О У СВИДЕТЕЛЬСТВ(71) Специальное конструкторское бюро вычислительной техники Института кибернетики АН ЭССР(56) Теория автоматического управления./Под ред. А.В.Нетушила. И.: Высшая школа, 1972, ч. 1, с. 44, рис. 1.33 а.Авторское свидетельство СССР У 1251114, кл. С 06 С 7/25, 1985. (54) УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ ГИСТЕРЕЗИСНЫХ ФУНКЦИЙ(57) Изобретение относиттике и моделирующей технбыть использовано для во ния трех семейств гистерезисныхфункций - с прямоугольным гистереэисом, с линейным участком прямойили обратной ветви, с линейно сме-.щенным участком прямой илн обратной ветви гистерезисной петли. Целизобретения - упрощение устройстваи расширение функциональных возможностей за счет получения несимметричного разностного выхода. Устройство содержит двухканальный аналоговый логический элемент (релятор)выполненный в виде дифференциального операционного усилителя и двухпереключателей, и три,источника задающих напряжений. Достижение поставленной цели обеспечено благодаряновым связям между элементами устройства. 1 з.п. ф-лы, 5 ил.1 128Изобретение относится к автоматике и к моделирующей технике,Цель изобретения - упрощение устройства и расширение его Функциональных возможностей за счет получения несиммегричного разностноговыхода.На фиг. 1 приведена схема устройства с линейным участком прямой ветви гистерезисной петли; на фиг. 2 -то же, с линейным участком обратнойветви гистерезисной петли; на фиг,Згистерезисные Функции, воспроизводимые устройством по фиг. 1; нафиг. 4 - гистерезисные функции,воспроизводимые устройством пофиг, 2; на фиг, 5 - схема устрой-,ства с несимметричным разностным выходом,Устройство содержит двухканальный аналоговый логический элемент 1(релятор), выполненный в виде компаратора 2 (на дифференциальном операционном усилителе) и первого 3 ивторого 4 переключателей, подключенных управляющими входами к выходукомпаратора 2, имеющего первый 5, и,второй 5входы, причем вход 5, является информационным входом устройства. Переключатель 3 имеет входы,4 - входы 7 и 7 и выход 7, Вход5 компаратора подключен к источнику8 входного сигнала х. Входы б., и 6переключателя 3 подключены к выходампервого 9 и второго 10 источниковзадающих напряжений х и х, а один1из входов переключателя 4 (7, или7 ) соединен с выходом третьего источника 11 задающего напряжения х,Устройство (фиг. 4) дополнительносодержит вычитатель 12.Устройство работает следующим образом,Логический элемент 1 (релятор)по первому выходу 6 з охвачен обратной связью (выход бз и вход 5 соединены), Входное напряжение х одновременно подается на вход 5, компаратора 2 и на вход 7, (фиг, 1) илина вход 7 д (Фиг. 2) переключателяВ зависимости от полярности разности напряжений на входах 5, и 5 компаратора 2 переключатели 3 и 4 одновременно находятся в верхнем илинижнем положении (Фиг. 1).Напряжение г, на первом несимметричном выходе бз устройства (Фиг.1и 2) определяется выражением 8723 2 г=0,5 х .1+в 18 п(г, -х) +0,5 к - -в 18 п(г, -х) 1,Напряжение г на втором несимметричном выходе 7 (фиг1) определяется выражениемг =0,5 Х 1+в 1 рп(г, -х) +0,5 х .1- -в 1 рп(г, -х) 1.Напряжение между выходами 6 и7 (симметричный выход, фиг, 1)зопределяется выражениемг=г, -г =0,5(х, -х) 1+в 1 рь(г,-х)1++Ор 5 (х х )в 18 п(г х)15Напряжения г и г (фиг. 2) определяются соответственно выражениямиг =0,5 х )+в 1 р(г, -ХЦ+0,5 х -+0,5(х -х) 1,1-в 1 дп(г, -х) .По первому несимметричному выходуустройство воспроизводит функциюпрямоугольного гистерезиса (фиг.За,4 4 с регулируемой шириной гистерезиса и регулируемыми уровнями ограничения, По второму несимметричномувыходу устройство воспроизводит 30 гистерезисные функции с линейнымиучастками прямой (фиг. ЗЬ) и обратной (фиг. 48) ветвей гистереэиснойпетли. По симметричному выходу устройство воспроизводит гистерезисныеФункции с линейно смещенными участками прямой (Фиг, 3 Ь) и обратной(фиг, 4 Ь) ветвей гистерезисной петли, При этом во всех случаях возможна регулировка ширины гистерезиса 40 и уровней ограничения путем измерения соответствующих задающих напряжений.Операция вычитания напряжений г,и г может осуществляться и введе 2нием вычитателя 12 (фиг, 5), первыйи второй входы которого соединенысоответственно с первым бз и вторым7 выходами устройства, В этом слуьчае все три выхода имеют общую заземленную точку между входом и выходами.Формула изобретения1. Устройство для воспроизведениягистерезисных функций, содержащее двухканальный аналоговый логический элемент, выполненный в виде компаратора, первый вход которого явля3ется информационным входом устройства, а выход подключен к управляющим входам двух переключателей, по соединенных выходами к двум соответствующим выходам устройства, и первый, второй и третий источники з дающих напряжений, о т л и ч а ю - щ е е с я тем, .что, с целью упрощения устройства, в нем второй вход компаратора соединен с выходом первого переключателя, выходы первого, второго и третьего источников задающих напряжений подключены соответс венно к первому и второму информаци 1288723 4онным входам первого переключателяи к одному из информационных входов д-, второго переключателя, другой информационный вход которого соединен спервым входом компаратора. а; Устройство по п. 1, о т л ич а ю щ е е с я тем, что, с цельюрасширения функциональных возможностей за счет получения несимметрично"10 го разностного выхода, оно содержитвычитэтель, входы которого соединеныс выходами соответственно первого и т- второго переключателей, а выход является общим выходом устройства,

Смотреть

Заявка

3867637, 11.03.1985

СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ ИНСТИТУТА КИБЕРНЕТИКИ АН ЭССР

ВОЛГИН ЛЕОНИД ИВАНОВИЧ, РЕБАНЕ РАУЛЬ-ВЕЛЛО ПАУЛОВИЧ

МПК / Метки

МПК: G06G 7/25

Метки: воспроизведения, гистерезисных, функций

Опубликовано: 07.02.1987
