Способ термообработки сплавов на основе железо-хром-кобальт для гистерезисных двигателей

ZIP архив

Текст

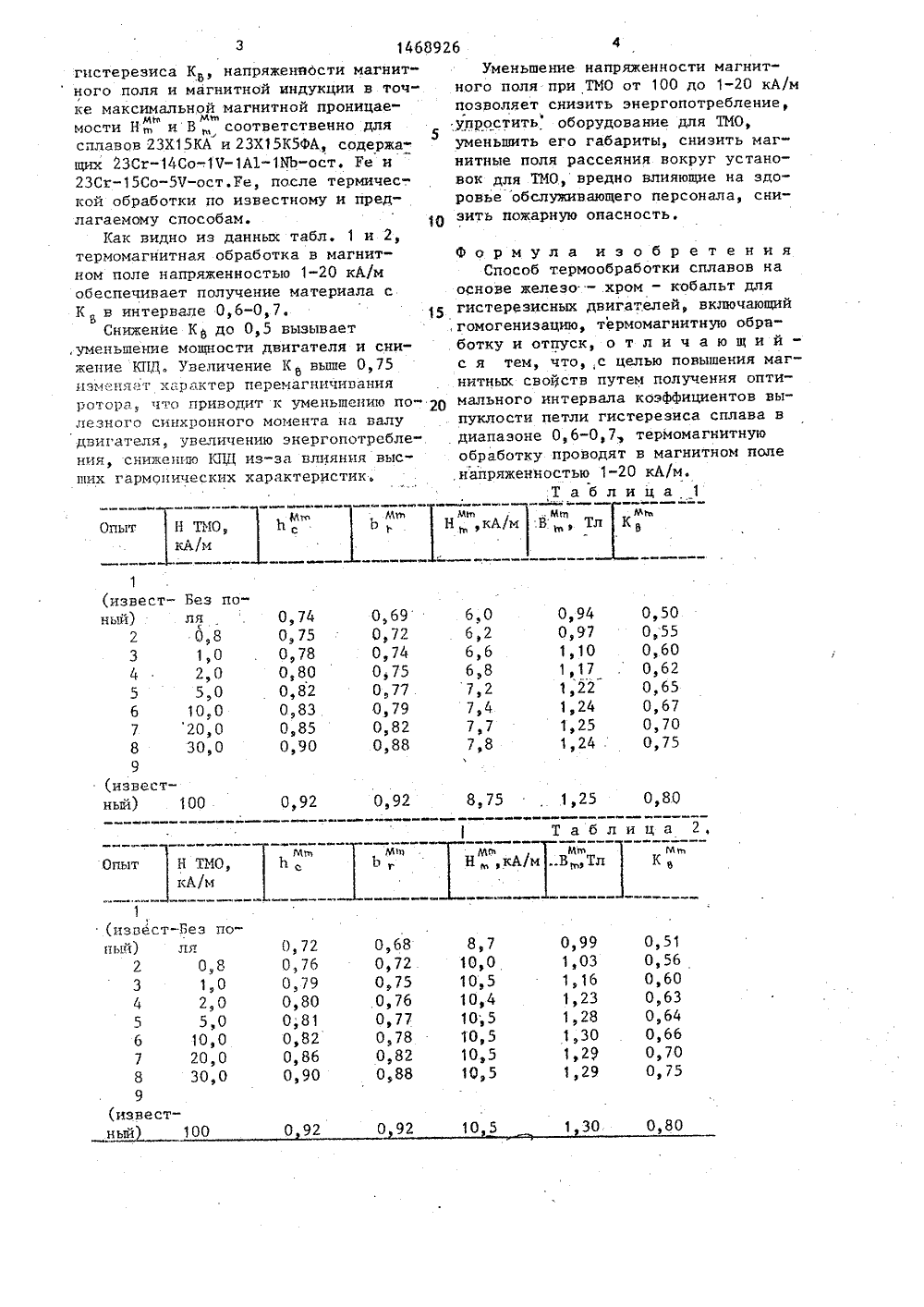

(51)4 С 21 П ОПИСАНИЕ ИЗОБРЕТЕНИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ езалы магнит зменение,ги че ГОСУДАРСТВЕННЫЙ НОМИТЕТпо изОБРетениям и ОтнРцтиямПРИ ГННТ СССР(54) СПОСОБ ТЕРМООБРАБОТКИ НА ОСНОВЕ ЖЕЛЕЗО-ХРОМ-КОВАЛ ГИСТЕРЕЗИСНЫХ ДВИГАТЕЛЕЙ (57) Способ термообработки сплавов на основе железо-хром-кобальт для гистерезисных двигателей, Изобретени относится кметаллургии, в частности к технологии термической обработки Магнитополужестких сплавов на основе системы железо-хром-кобальт, применяемых для изготовления роторов гистерезисных двигателей . Цель изобребретение относится .к металлури, в частности к технологии термиской обработки магнитополужестких сплавов на основе системы железо-хром- кобальт, применяемых для изготовления роторов гистерезисных двигателей.Цель изобретения - повышение магйитных свойств путем получения оптиМального интервала коэффициентов выпуклости петли гистерезиса сплава в диапазоне 0,6-0,7,Способ включает в себя следующую Последовательность операций; гомогетения - повышение КПД гистерезисных двигателей путем получения оптимального интервала коэффициентов выпуклости петли гистерезиса сплава в диапазоне 0,6-0,7. Отличительной особенностью способа является термомагнитная обработка (ТМО), проводимая в магнитных полях напряженностью 1-20 кА/м, позволяющая получить величину коэффициентов выпуклости (К). в указанном диапазоне. Уменьшение Кменьше 0,6 вызывает снижение мощности двигателя и уменьшение КПД, увеличение Кболее 0,7 приводит к уменьшению синхронного момента на валу двигателя, увеличению энергопотребления и снижению КПД. Использова ние предложенного способа,. т.е. термомагнитная обработка в полях напряженностью 1-20 кА/м позволяет получить К в = 0,6-0,7, повысить КПД двигателей, уменьшить энергопотребление, ф упростить оборудование для ТМО,уменьшить его габариты, 2 табл,низация при температуре до 1300 С с выдержкой 30-60 мин закалка в воде,онагрев до 780 С, выдержка 30-60 мин, охлаждение до 700 С с произвольной скоростью,. охлаждение в интервале 700-600 С в магнитном поле напряженностью 1-20 кА/м со скоростью (1- 2) С/мин, многоступенчатый отпуск в интервале (620-540) С.В табл. 1, 2 приведены значениям относительной коэрцитивной силы Ь, относительной остаточной индукции Ь , коэффициента выпуклости петли ЮйУменьшение напряженности магнитного поля при ТИО от 100 до 1-20 кА/м позволяет снизить энергопотребление, 5упростить оборудование для ТИО, уменьшить его габариты, снизить магнитные поля рассеяния вокруг установок для ТИО, вредно влияющие на здоровье обслуживающего персонала, снизить пожарную опасность. кщ ь л 50 6,0 поизвест1 й) 0,69 0,74 0,75 0,77 0,79 О,в 2 ,б ,8 0 в 55 0,60 0,62 0,65 0,67 0,70 0,75 0,75 0,78 0,80 0,82 0,83 0,85 0,90 0,97 1,10 1,17 1,22 1,24 1,25 1,24 2,0 5,0 10 вО 20,0 30,0 0 0 90,72 0,76 0,79 0,51 0,60 0,63 0,64 0,66 0,70 0,75 0,68 0,72 0,75 0,76 0,77 0,78 0,82 0,88 0,80 0,81 0,82 10;10, 10, 1 Ов 0 ,0 1 в 29 1,29 0,8 0,9 1 звест 1 й) 1 30, 0 92 9 з 146892 гистерезиса К , напряженйдсти магнитного поля и магнитной индукции в точке максимальной магнитной проницаеив ммости Ни В , соответственно для сплавов 23 Х 15 КА и 23 Х 15 К 5 ФА, содержащих 23 СхСоЧА 1-1 ИЬ-ост, Ре и 23 СгСоЧ-ост.Уев после термической обработки по известному и предлагаемому способам.Как видно из данных табл, 1 и 2, термомагнитная обработка в магнитном поле напряженностью 1-20 кА/м обеспечивает получение материала с К в интервале 0,6-0,7. 15Снижение К до 0,5 вызывает ,уменьшение мощности двигателя и снижение КПД. Увеличение Кь вьппе 0,75 изменяет характер перемагничинания ротора, что приводит к уменьшению по лезного синхронного момента на валу двигателя, увеличению энергопотребления, снижен 1 по КЩ из-за влияния высп 1 их гармонических характеристик. Формула изобретенияСпособ термообработки сплавов на основе железо - хром - кобальт для гистерезисных двига.елей, включающий гомогенизацию, термомагнитную обработку и отпуск, о т л и ч а ю щ и й - с я тем, что, с целью повышения магнитных свойств путем получения оптимального интервала коэФФициентов выпуклости петли гистерезиса сплава в диапазоне 0,6-0,7 термомагнитную обработку проводят в магнитном поле напряженностью 1-20 кА/м.Таблица 1

Смотреть

Заявка

4096945, 17.07.1986

ПРЕДПРИЯТИЕ ПЯ Р-6927, МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ

КАВАЛЕРОВА ЛЮДМИЛА АЛЕКСАНДРОВНА, МАЛЬКО ИРИНА АНАТОЛЬЕВНА, МИЛЯЕВ ИГОРЬ МАТВЕЕВИЧ, НИКАНОРОВ ВАДИМ БОРИСОВИЧ, СЕЛЕЗНЕВ АЛЕКСАНДР ПЕТРОВИЧ, ЯКОВЛЕВ БОРИС АЛЕКСАНДРОВИЧ

МПК / Метки

МПК: C21D 1/04

Метки: гистерезисных, двигателей, железо-хром-кобальт, основе, сплавов, термообработки

Опубликовано: 30.03.1989

Код ссылки

<a href="https://patents.su/2-1468926-sposob-termoobrabotki-splavov-na-osnove-zhelezo-khrom-kobalt-dlya-gisterezisnykh-dvigatelejj.html" target="_blank" rel="follow" title="База патентов СССР">Способ термообработки сплавов на основе железо-хром-кобальт для гистерезисных двигателей</a>

Похожие патенты
