Система питания двигателя внутреннего сгорания

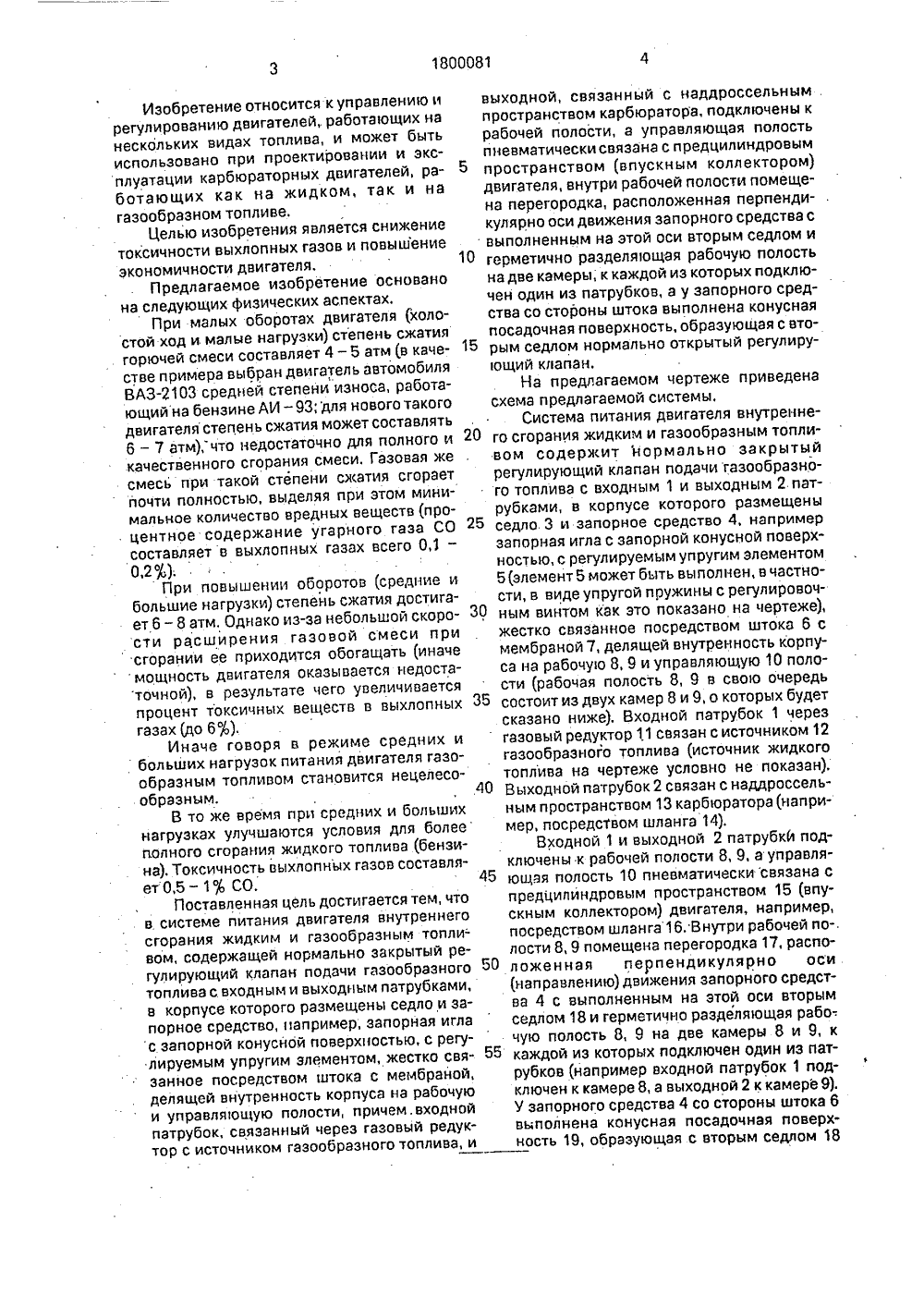

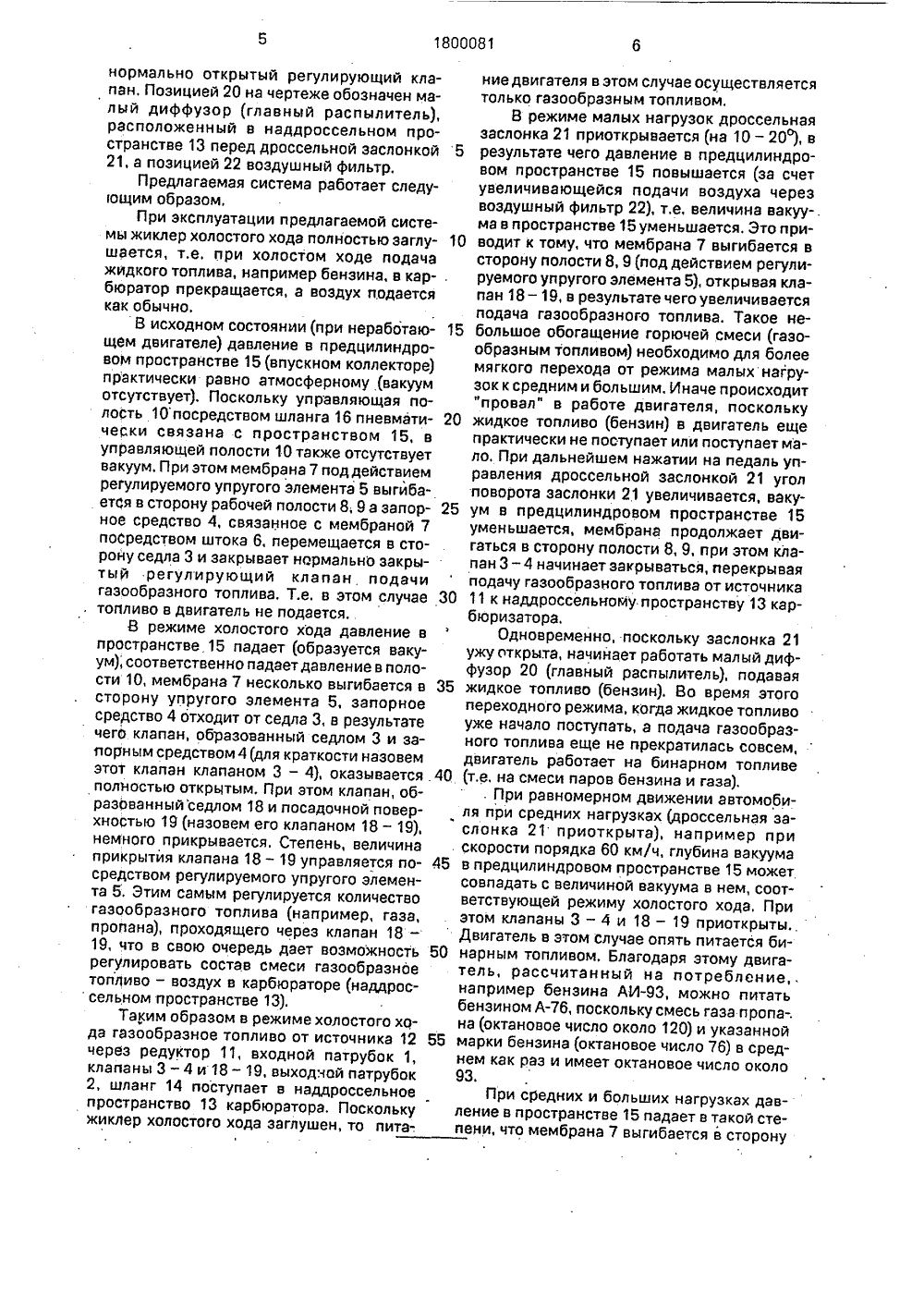

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 09) (11) 51)5 Р 02 М 13/О ГОСУДАРСТВЕННОЕ ПАТЕНТНВЕДОМСТВО СССР(54) СИСТЕМА ПИТАНИЯ ДВИГАТЕЛВНУТРЕННЕГО СГОРАНИЯ(57) Использование; область управлениярегулирования карбюраторных двигателеиработающих как на жидком, так и на газообразном топливе. Цель изобретения - снижение токсичности выхлопных газовповышение экономичности. Поставленна3 цель достигается тем, что каждыи раз при холостом ходе и малых нагрузках двигатель переводится автоматически на питание газообразным топливом 8, а при средних и больших нагрузках - на питание жидким топливом. Клапаны 3 и 18 одновременно открыты только в том случае, когда давление в предцилиндровом пространстве 15 соответствует режиму холостого хода и малым нагрузкам. Только в этом случае газообразное топливо 8 из источника 11 поступает в наддроссельное пространство 12, Жиклер холостого хода при этом заглушен. При средних и больших нагрузках двигатель. пи-тается жидким топливом обычным образом.1 ил.Изобретение относится к управлению ирегулированию двигателей,. работающих нанескольких видах топлива, и может бытьиспользовано при проектировании и эксплуатации карбюраторных двигателей, работающих как на жидком, так и нагазообразном топливе.Целью изобретения является снижениетоксичности выхлопных газов и повышениеэкономичности двигателя.Предлагаемое изобретение основанона следующих физических аспектах.При малых оборотах двигателя (холостой ход и малые нагрузки) степень сжатиягорючей смеси составляет 4 - 5 атм (в качестве примера выбран двигатель автомобиляВАЗсредней степени износа, работающий на бензине АИ -93,для нового такогодвигателя степень сжатия может составлять6 - 7 атм), что недостаточно для полного икачественного сгорания смеси. Газовал жесмесь при такой степени сжатия сгораетпочти полностью, выделяя при этом минимальное количество вредных веществ (процентное содержание угарного газа СОсоставляет в выхлопных газах всего ОЛ -0,2(;);При повышении оборотов (средние ибольшие нагрузки) степень сжатия достигает 6 - 8 атм. Однако из-за небольшой скорости расширения газовой смеси присгорании ее приходится обогащать (иначемощность двигателя оказывается недостаточной), в результате чего увеличиваетсяпроцент токсичных веществ в выхлопныхгазах (до 6,Иначе говоря в режиме средних ибольших нагрузок питания двигателя газообразным топливом становится нецелесообразным.В то же время при средних и большихнагрузках улучшаются условия для болееполного сгорания жидкого топлива (бензина), Токсичность выхлопных газов составляет 0,5 - 1 СО.Поставленная цель достигается тем, чтов системе питания двигателя внутреннегосгорания жидким и газообразным топли-вом, содержащей нормально закрытый регулирующий клапан подачи газообразноготоплива с. входным и выходным патрубками,в корпусе которого размещены седло и запорное средство, например, запорная иглас запорной конусной поверхностью, с регулируемым упругим элементом, жестко связанное посредством штока с мембраной,делящей внутренность корпуса на рабочуюи управляющую полости, причем. входнойпатрубок, связанный через газовый редуктор с источником газообразного топлива, и выходной, связанный с наддроссельным .пространством карбюратора, подключены к рабочей полости, а управляющая полость пневматически связана с предцилиндровым 5 пространством (впускным коллектором)двигателя, внутри рабочей полости помещена перегородка, расположенная перпенди-, кулярно оси движения запорного средства с выполненным на этой оси вторым седлом и 10 герметично разделяющая рабочую полостьна две камеры, к каждой из которых подключен один из патрубков, а у запорного средства со стороны штока выполнена конусная посадочная поверхность, образующая с вто рым седлом нормально открытый регулирующии клапан.На предлагаемом чертеже приведенасхема предлагаемой системы.Система питания двигателя внутренне го сгорания жидким и газообразным топливом содержит нормально закрытый регулирующий клапан подачи газообразного топлива с входным 1 и выходным 2 патрубками, в корпусе которого размещены 25 седло.З и запорное средство 4, напримерзапорная игла с запорной конусной поверхностью, с регулируемым упругим элементом 5(элемент 5 может быть выполнен, в частности, в виде упругой пружины с регулировоч ным винтом как это показано на чертеже),жестко связанное посредством штока 6 с мембраной 7, делящей внутренность корпуса на рабочую 8, 9 и управляющую 10 полости (рабочая полость 8, 9 в свою очередь 35 состоит из двух камер 8 и 9, о которых будетсказано ниже). Входной патрубок 1 через газовый редуктор 11 связан с источником 12 газообразного топлива (источник жидкого топлива на чертеже условно не показан). .40 Выходной патрубок 2 связан с наддроссельным пространством 13 карбюратора (например, посредством шланга 14).Входной 1 и выходной 2 патрубкй подключены к рабочей полости 8, 9, а управля ющая полость 10 пневматически связана спредцилиндровым пространством 15 (впускным коллектором) двигателя, например, посредством шланга 16, Внутри рабочей по-.лости 8, 9 помещена перегородка 17, распо ложенная перпендикулярно оси(направлению) движения запорного средства 4 с выполненным на этой оси вторым седлом 18 и герметично разделяющая рабо-.чую полость 8, 9 на две камеры 8 и 9, к 55 каждой из которых подключен один из патрубков (например входной патрубок 1 подключен к камере 8, а выходной 2 к камере 9.У запорного средства 4 со стороны штока 6 выполнена конусная посадочная поверхность 19, образующая с вторым седлом 18нормально открытый регулирующий клапан, Позицией 20 на чертеже обозначен малый диффузор (главный распылитель), расположенный в наддроссельном пространстве 13 перед дроссельной заслонкой 21, а позицией 22 воздушный фильтр.Предлагаемая система работает следующим образом,При эксплуатации предлагаемой системы жиклер холостого хода полностью заглушается, т.е, при холостом ходе подача 10 жидкого топлива, например бензина, в карбюратор прекращается, а воздух подается как обычно,В исходном состоянии (при неработающем двигателе) давление в предцилиндровом пространстве 15 (впускном коллекторе) 15 практически равно атмосферному (вакуум отсутствует), Поскольку управляющая полость 10 посредством шланга 16 пневматически связана с пространством 15, в управляющей полости 10 также отсутствует 20 ное средство 4, связанное с мембраной 7 посредством штока 6, перемещается в сторону седла 3 и закрывает нормально закрытый регулирующий клапан подачи газообразного топлива. Т.е, в этом случае 30 топливо в двигатель не подаетсяВ режиме холостого хода давление в пространстве 15 падает (образуется вакуум); соответственно падаетдавление в полости 10,мембрана 7 несколько выгибается в 3 35сторону упругого элемента 5, запорное средство 4 отходит от седла 3, в результате чего клапан, образованный седлом 3 и запорным средством 4 (для краткости назовем этот клапан клапаном 3 - 4), оказывается.40 полностью открцтым. При этом клапан, образованныйседлом 18 и посадочной поверхностью 19 (назовем его клапаном 18 - 19),немного прикрывается, Степень, величина прикрытия клапана 18 - 19 управляется посредством регулируемого упругого элемента 5, Этим самым регулируется количество газообразного топлива (например, газа, пропана), проходящего через клапан 18 - 19, что в свою очередь дает возможность 50 регулировать состав смеси газообразное топливо - воздух в карбюраторе (наддроссельном пространстве 13).Таким образом в режиме холостого хода газообразное топливо от источника 12 через редуктор 11, входной патрубок 1, клапаны 3 - 4 и 18 - 19, выходной патрубок 2, шланг 14 поступает в наддроссельное пространство 13 карбюратора. Поскольку жиклер холостого хода заглушен, то пита 55 вакуум. При этом мембрана 7 под действиемрегулируемого упругого элемента 5 выгибается в сторону рабочей полости 8; 9 а запор ние двигателя в этом случае осуществляется только газообразным топливом.В режиме малых нагрузок дроссельная заслонка 21 приоткрывается (на 10 - 20), в результате чего давление в предцилиндровом пространстве 15 повышается (за счет увеличивающейся подачи воздуха через воздушный фильтр 22), т.е. величина вакуу-. ма в пространстве 15 уменьшается. Это приводит к тому, что мембрана 7 выгибается в сторону полости 8, 9 (под действием регулируемого упругого элемента 5), открывая клапан 18 - 19, в результате чего увеличивается подача газообразного топлива. Такое небольшое обогащение горючей смеси (газообразным топливом) необходимо для более мягкого перехода от режима малых нагрузок к средним и большим. Иначе происходит "провал" в работе двигателя, поскольку жидкое топливо (бензин) в двигатель еще практически не поступает или поступает мало, При дальнейшем нажатии на педаль управления дроссельной заслонкой 21 угол поворота заслонки 21 увеличивается, вакуум в предцилиндровом пространстве 15 уменьшается, мембрана продолжает двигаться в сторону полости 8, 9, при этом клапан 3 -4 начинает закрываться, перекрывая подачу газообразного топлива от источника 11 к наддроссельному пространству 13 карбюризатора.Одновременно, поскольку заслонка 21 ужу открыта, начинает работать малый диффузор 20 (главный распылитель), подавая жидкое топливо (бензин). Во время этого переходного режима, когда жидкое топливо уже начало поступать, а подача газообразного топлива еще не прекратилась совсем, двигатель работает на бинарном топливе (т.е. на смеси паров бензина и газа).. При равномерном движении автомобиля при средних нагрузках (дроссельная заслонка 21 приоткрыта), например при скорости порядка 60 км/ч, глубина вакуума в предцилиндровом пространстве 15 может совпадать с величиной вакуума в нем, соответствующей режиму холостого хода, При этом клапаны 3 - 4 и 18 - 19 приоткрыты, Двигатель в этом случае опять питается бинарным топливом. Благодаря этому двигатель, рассчитанный на потребление,. например бензина АИ, можно питать бензином А, поскольку смесь газа пропа-. на (октановое число около 120) и укаэанной марки бензина (октановое число 76) в среднем как раз и имеет октановое число около 93.При средних и больших нагрузках давление в пространстве 15 падает в такой степени, что мембрана 7 выгибается в сторонуупругого элемента 5 настолько, что запорное средство 4 со штоком 6 перемещается так, что клапан 18 - 19 оказывается полностью закрытым, При этом подача газообразного топлива полностью и рек ра щается. Питание двигателя осуществляется исключительно жидким топливом (бензином). В случае падения нагрузки, например в случае отпущенной педали управления дроссельной заслонкой 21 при включенной передаче, т,е. при торможении двигателем, вакуум в пространстве 15 резко увеличивается давление падает), причем вакуум оказывается более глубоким, чем при холостом ходе. В результате этого мембрана 7 сильно выгибается в сторону упругого элемента 5, полностью перекрывая клапан 18 - 19 и тем самым прекращая подачу газообразного топлива. Жидкое топливо в этом случае в двигатель также не поступает (педаль управления дроссельной заслонкой 21 отпущена), следовательно, в этом случае двигатель не потребляет ни жидкого, ни газообразного топлива. Это свойство предлагаемой системы питания двигателя следует отметить особо, ибо во многих существующих конструкциях при торможении двигателем топливо расходуется так же, как при работе на холостом ходу. Благодаря указанному свойству предлагаемой системы осуществляется дополнительная экономия топлива, Интересно отметить, что на автомобилях ВАЗи ВАЗустановлена сложная электронная система, работа которой направлена на решение задачи экономии(прекращения подачи) топлива при торможении двигателем. В предлагаемом же изобретении эта задача решается просто и как бы "между делом"). При достижении двигателем оборотов, соответствующих режиму холостого хода, вакуум в пространстве 15 также принимает значение, соответствующее режиму холостого хода. При этом клапан 18 - 19 приоткрывается и предлагаемая система начинает работать так, как была описана ее работа в режиме холостого хода.Таким образом предлагаемая система питания двигателя внутреннего сгорания позволяет автоматически каждый раз при холостом ходе и при малых нагрузках переводить двигатель на питание газообразным топливом, а при средних и большйх нагрузках на питание жидким топливом.Токсичность выхлопных газов измерялась прибором "Инфралит" у двигателя автомобиля ВАЗи составил". в режиме холостого хода;без использовг,ния предла гаемой системы 1 - Зо СО, а"с использованием 0,1 - 0,26 СО; при малых и средних нагрузках соответственно 0,5 - 1,0;ь СО и до 0,5; СО.За счет того, что при малых нагрузках и 10 в режиме холостого хода двигатель питаетсягазообразным топливом, имеет место зко номия жидкого топлива. Практика эксплуатации предлагаемой системы показывает, что зкономия жидкого топлива (бензина) до 15 20 40 50 запорной иглы со стороны штока выполненаконусная посадочная поверхность, образующая с вторым седлом нормально открытый регулирующий клапан. 25 30 35 стигает 30;, Поскольку газообразное топливо (например, пропан) дешевле жидкого, то можно сделать вывод, что предлагаемая системы повышает экономичность двигателя,Формула изобретения Система питания двигателя внутреннего сгорания, содержащая магистрали для подвода жидкого и газообразного провода, нормально закрытый регулирующий клапан подачи газообразного топлива с входным и выходным патрубками, в корпусе которого размещено седло и запорное средство в.виде запорной иглы с запорной конусной поверхностью с регулируемым упругим элементом, жестко связанное посредством штока с мембраной, разделяющей внутренний обьем корпуса на рабочую и управляющую полости, причем входной патрубок, связанный через газовый редуктор с источником газообразного топлива и выходной патрубок, связанный с наддроссельным пространством, подключены к рабочей полости, а управляющая полость пневматически связана с предцилиндровым пространством, о т л и ч а ю щ а я с я тем, что, с целью повышения экономичности и снижения токсичности, внутри рабочей полости размещена перегородка, расположенная перпендикулярно оси движения запорной иглы с выполнением на этой оси вторым седлом и герметично разделяющая рабочую полость на две камеры, к каждой из которых подключен один из патрубков, а у
