Способ модифицирования жаропрочных алюминиевых сплавов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

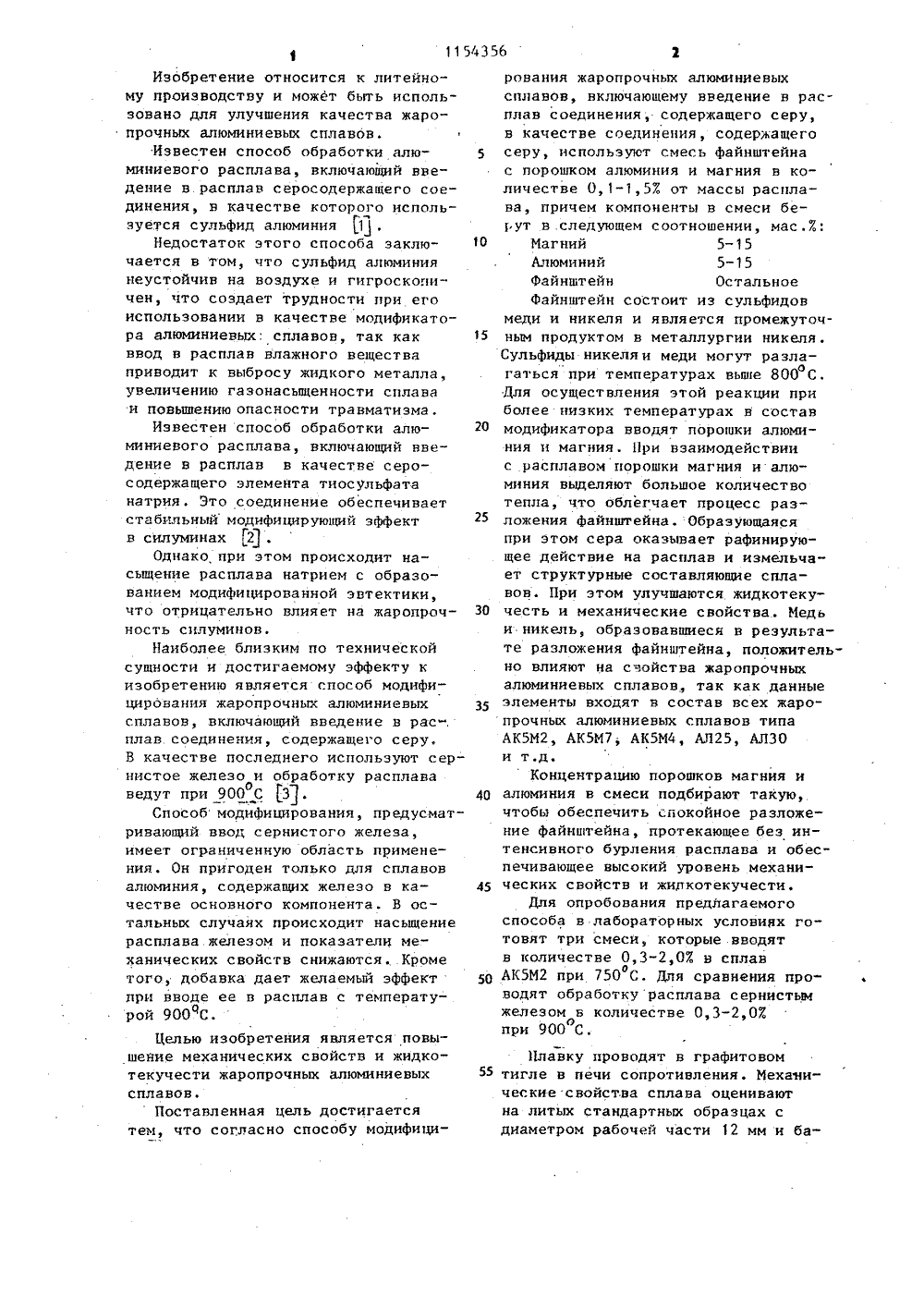

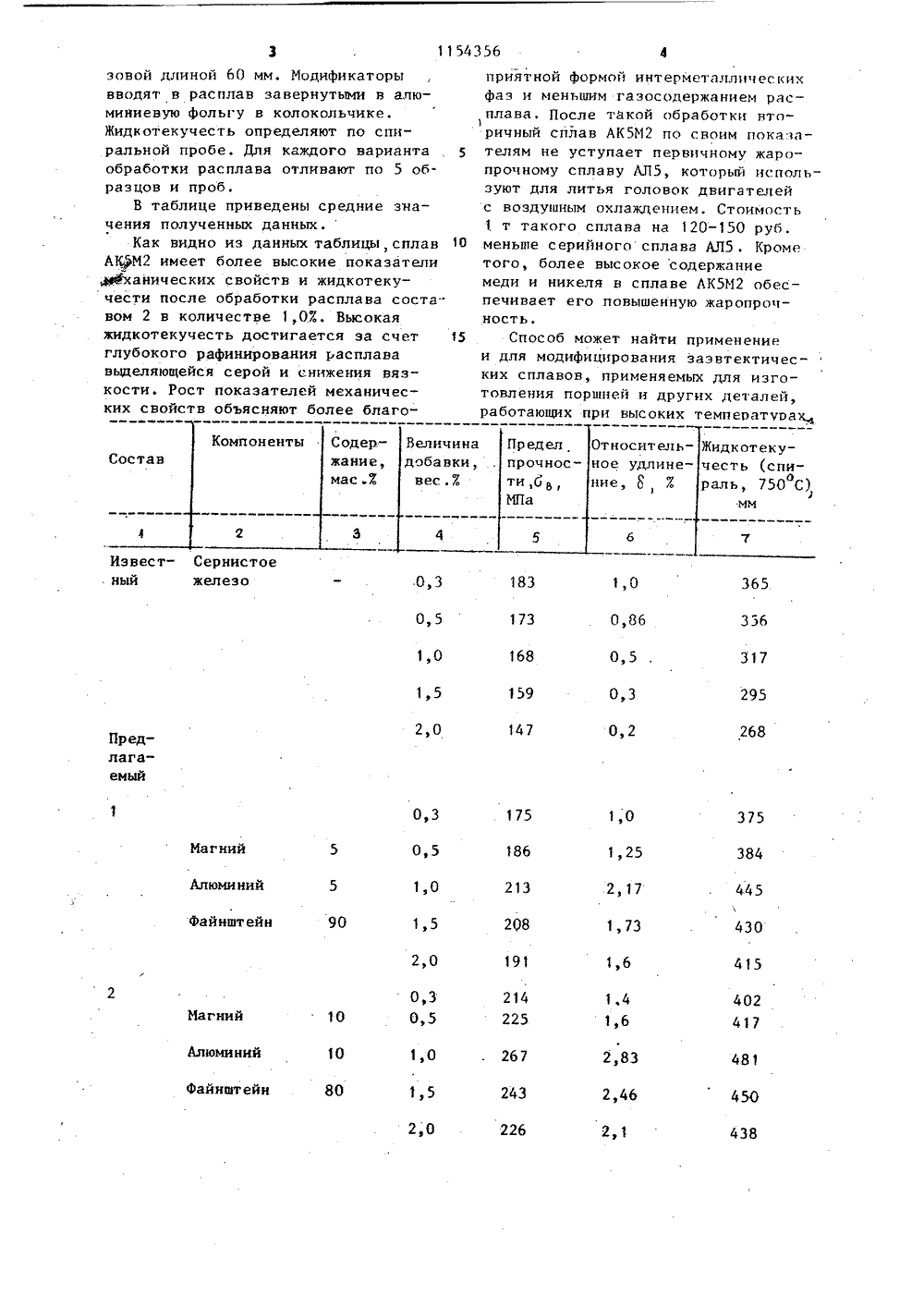

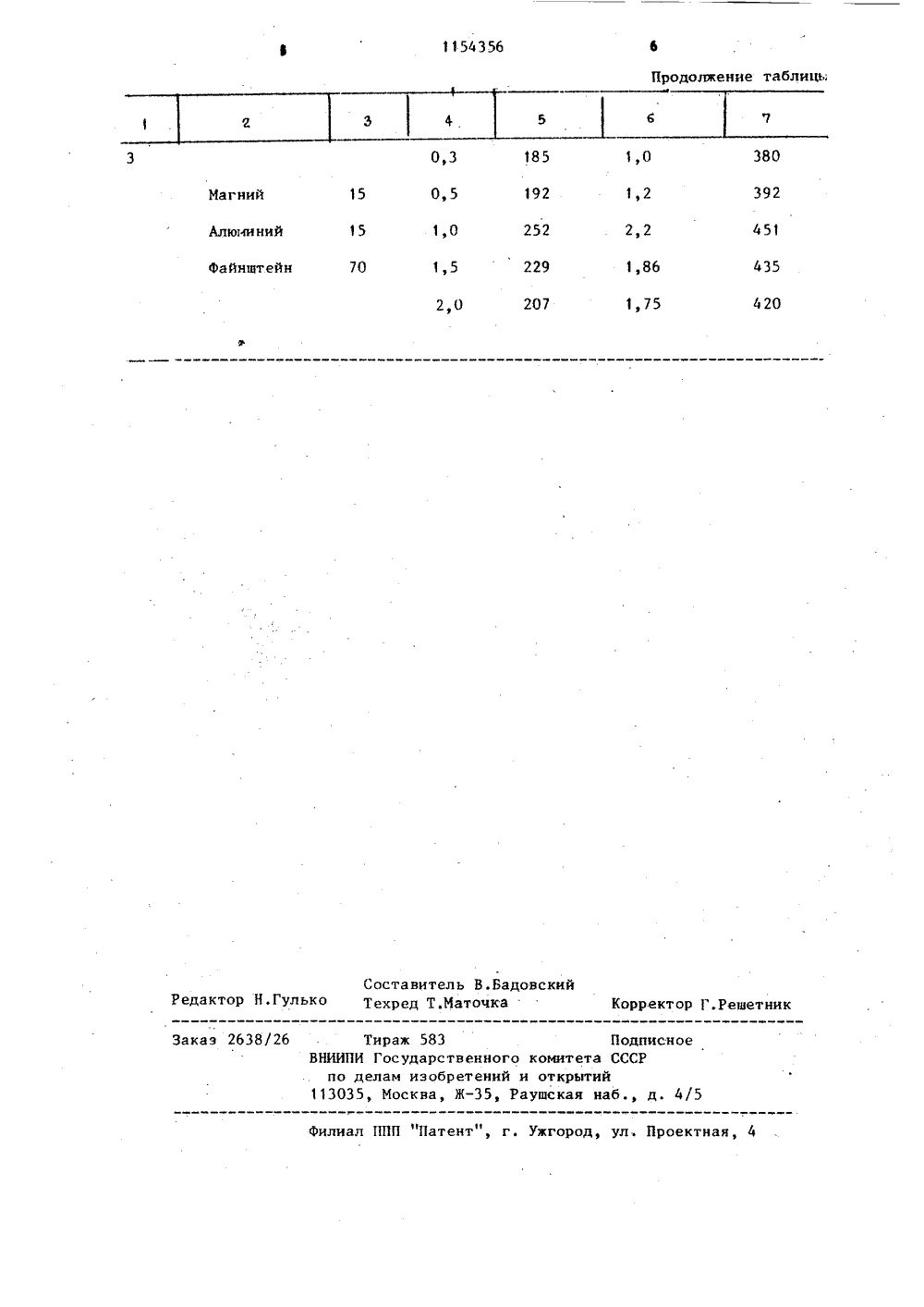

(19) ( ) А 4(51 С 22 С 1/06 ГОСУДАРСТВЕННЫИ00 ДЕЛАМ ИЗОБ ОМИТЕТ СССРИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМ,Ф СВ Ь ь(71) Белорусский ордена ТрудовогоКрасного Знамени политехническийинститут"Металлургия", 1973, с. 64-68.3. Авторское свидетельство СССРВ 639957, кл. С 22 С 1/06, 1977.(54) (57) СПОСОБ МОДИФИЦИРОВАНИЯ ЖАРОПРОЧИЫХ АЛЮМИНИЕВЫХ СПЛАВОВ, включающий введение в расплав соединения, содержащего серу, о т л ич а.ю щ и й с я тем, что, с целью повышения механических свойств и жидкотекучести сплавов, в качестве соединения, содержащего серу, используют смесь файнютейна с порошком алюминия и магния в количестве 0,1-1,5 Х от массы расплава, причем компоненты в смеси берут в следующем соотношении, мас.Х:Магний 5-15Алюминий 5-15Файнштейн ОстальноеИзобретение относится к литейному производству и может быть использовано для улучшения качества жаропрочных алюминиевых сплавов.Известен способ обработки алюминиевого расплава, включающий введение в расплав серосодержащего соединения, в качестве которого испольчуется сульфид алюминия 1,Недостаток этого способа заключается в том, что сульфид алюминиянеустойчив на воздухе и гигроскопичен, что создает трудности при егоиспользовании в качестве модификатора алюминиевых: сплавов, так какввод в расплав влажного веществаприводит к выбросу жидкого металла,увеличению газонасыщенности сплаваи повышению опасности травматизма,Известен способ обработки алюминиевого расплава, включающий введение в расплав в качестве серосодержащего элемента тиосульфатанатрия. Это соединение обеспечиваетстабильный модифицирующий эффектв силуминах 21 .Однако при этом происходит насыщение расплава натрием с образованием модифицированной эвтектики,что отрицательно влияет на жаропрочность силуминов.Наиболее близким по техническойсущности и достигаемому эффекту кизобретению является способ модифицирования жаропрочных алюминиевыхсплавов, включающий введение в расплав соединения, содержащего серу,В качестве последнего используют сернистое железо и обработку расплававедут при 900 С 3.Способ модифицирования, предусматривающий ввод сернистого железа,имеет ограниченную область применения. Он пригоден только для сплавовалюминия, содержащих железо в качестве основного компонентаВ остальных случаях происходит насыщение расплава железом и показатели механических свойств снижаются. Кроме того, добавка дает желаемый эффект при вводе ее в расплав с температурой 900"С.Целью изобретения является повышение механических свойств и жидко- текучести жаропрочных алюминиевых сплавов.Поставленная цель достигается тем, что согласно способу модифицирования жаропрочных алюминиевыхсплавов, включающему введение в расплав соединения, содержащего серу,в качестве соединения, содержащего5 серу, используют смесь файнштейнас порошком алюминия и магния в количестве 0,1-1,57 от массы расплава, причем компоненты в смеси берут в.следующем соотношении, мас.7.:10 Магний 5-15Алюминий 5-15Файнштейн ОстальноеФайнштейн состоит из сульфидовмеди и никеля и является промежуточ 15 ным продуктом в металлургии никеля.Сульфиды никеля и меди могут разлагаться при температурах вьше 800 С,одля осуществления этой реакции приболее низких температурах в состав20 модификатора вводят порошки алюминия и магния. 11 ри взаимодействиис расплавом порошки магния и алюминия выделяют большое количествотепла, что облегчает процесс разложения файнштейна.:Образующаясяпри этом сера оказывает рафинирующее действие на расплав и измельчает структурные составляющие сплавов. При этом улучшаются жидкотеку 30 честь и механические свойства. Медьи никель, образовавшиеся в результате разложения файнштейна, положительно влияют на счойства жаропрочныхалюминиевых сплавов, так как данныеэлементы входят в состав всех жаропрочных алюминиевых сплавов типаАК 5 М 2, АК 5 М 7, АК 5 М 4, АЛ 25, АЛЗОи т.д,Концентрацию порошков магния и40 алюминия в смеси подбирают такую,чтобы обеспечить спокойное разложение файнштейна, протекающее без интенсивного бурления расплава и обеспечивающее высокий уровень механических свойств и жипкотекучести.Для опробования предлагаемогоспособа в лабораторных условиях готовят три смеси, которые вводятв количестве 0,3-2,07 в сплав50 АК 5 М 2 при 750 С, Для сравнения проводят обработку расплава сернистымжелезом в количестве 0,3-2,07при 900 С. Плавку проводят в графитовом тигле в печи сопротивления. Механические свойства сплава оценивают на литых стандартных образцах с диаметром рабочей части 12 мм и ба1154356 носител е удлин е, 8 7 ич идкотекуесть (спиаль, 750 Смм оба вки,Вес.Е МП Сернисто Извес 365 3 еле ныи 0,5 31,0 2 147 О,ред ага мый 3 агний 2 384 445 5 213 юмин Файнште 9 4 08 5 2 9 14 25 4 агний 7 0 2,83 0 26 ни 24 Файнвтейн 2,46 2 2,1 8 эовой длиной 60 мм. Модификаторы вводят в расплав завернутыми в алю - миниевую фольгу в колокольчике.Жидкотекучесть определяют по спиральной пробе. Для каждого варианта обработки расплава отливают по 5 образцов и проб.В таблице приведены средние значения полученных данных.Как видно из данных таблицы, сплав ЛКМ 2 имеет более высокие показатели ,щФханических свойств и жидкотекучести после обработки расплава соста" вом 2 в количестве 1,ОЕ. Высокая жидкотекучесть достигается за счет глубокого рафинирования расплава выделяющейся серой и снижения вязкости. Рост показателей механических свойств объясняют более благоприятной формой интерметаллическихфаз и меньшим газосодержанием расплава. После такой обработки вто)ричный сплав АК 5 М 2 по своим покаэа телям не уступает первичному жаропрочному сплаву ЛЛ 5, который используют для литья головок двигателейс воздушным охлаждением, Стоимость1 т такого сплава на 120-150 руб, 1 О меньше серийного сплава АЛ 5 . Крометого, более высокое содержаниемеди и никеля в сплаве ЛК 5 М 2 обеспечивает его повышенную жаропрочность.15 Способ может найти применениеи для модифицирования заэвтектичес - ких сплавов, применяемых для изготовления поршней и других деталей, работающих при высоких температурах,,8 Файнште 20 1,7 Составитель В.БадовскийТехред Т.Маточка Корректор Г.Решетн Редактор Н.Гульк Заказ 2638/2 филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Тираж 583 ВНИИПИ Государственн по делам изобретен 113035, Москва, ЖПодписноего комитета СССРй и открытийРаушская наб., д. 4/5
СмотретьЗаявка
3696644, 27.01.1984
БЕЛОРУССКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ГАЛУШКО АНАТОЛИЙ МАРКОВИЧ, НЕМЕНЕНОК БОЛЕСЛАВ МЕЧИСЛАВОВИЧ, СТРИЖЕНКОВ МИХАИЛ ИВАНОВИЧ, ДОВНАР ГЕННАДИЙ ВИТОЛЬДОВИЧ, ДОЛГИЙ ЛЕОНИД ПЕТРОВИЧ, БЕСЕДИН ВЛАДИМИР МИХАЙЛОВИЧ
МПК / Метки
МПК: C22C 1/06
Метки: алюминиевых, жаропрочных, модифицирования, сплавов
Опубликовано: 07.05.1985
Код ссылки
<a href="https://patents.su/4-1154356-sposob-modificirovaniya-zharoprochnykh-alyuminievykh-splavov.html" target="_blank" rel="follow" title="База патентов СССР">Способ модифицирования жаропрочных алюминиевых сплавов</a>
Предыдущий патент: Флюс для рафинирования цинковых сплавов
Следующий патент: Сплав для раскисления стали
Случайный патент: Электролизер для получения магния
