Карбюратор для двигателя внутреннего сгорания

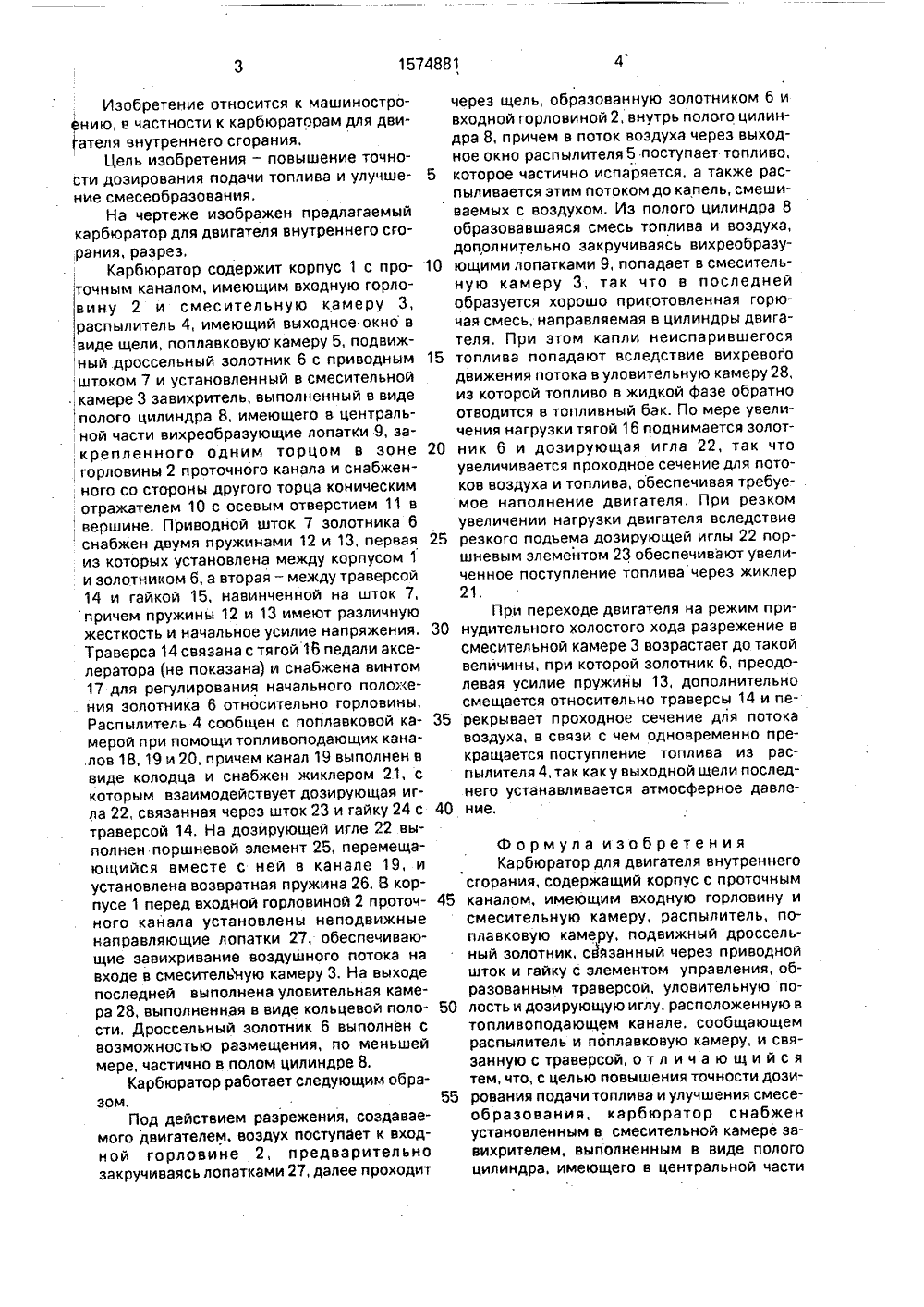

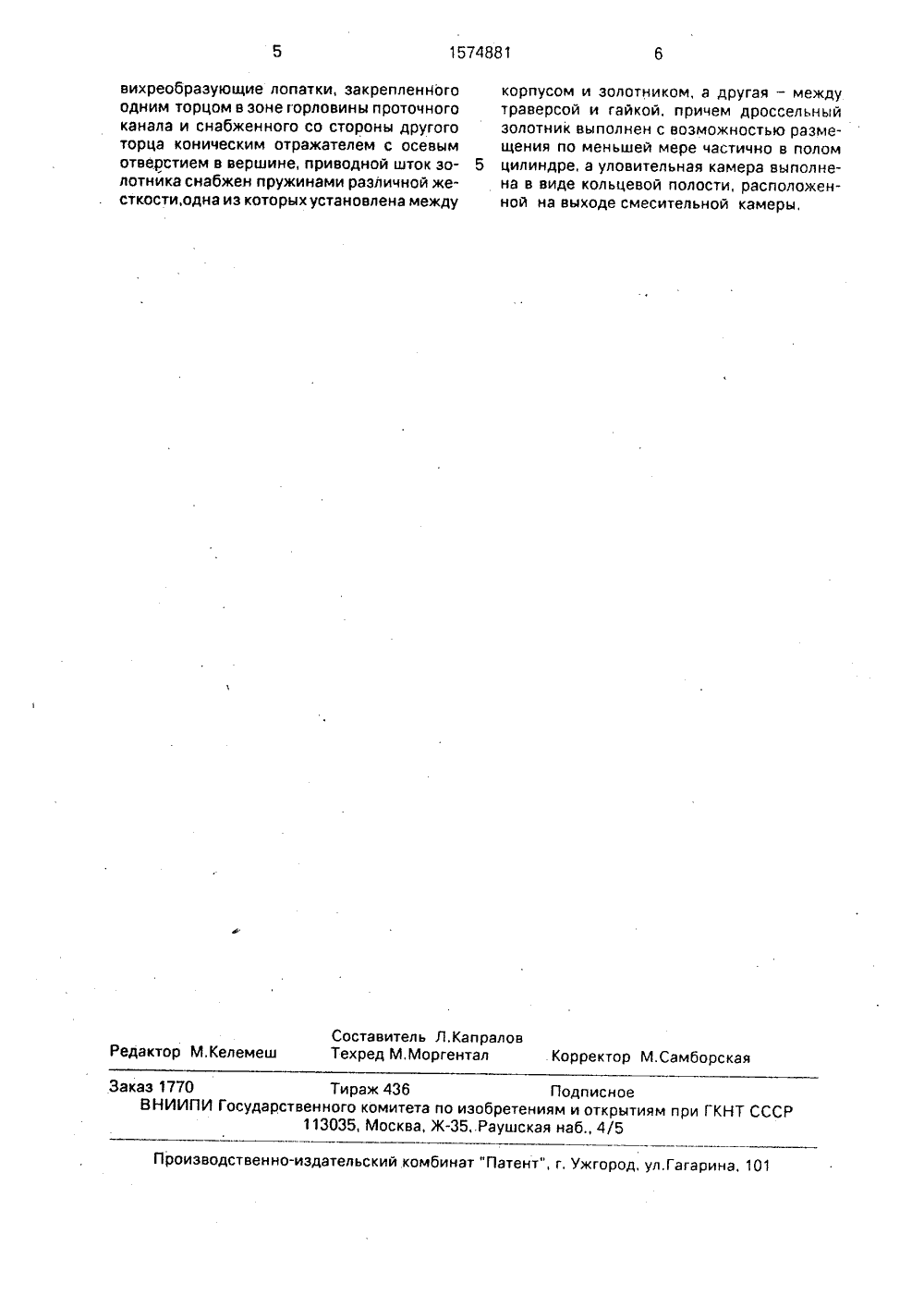

(56) Авторское свидетельство СССР М 918484, кл. Р 02 М 17/34, 1980. (54) КАРБЮРАТОР ДЛЯ ДВИГАТЕЛЯ . ВНУТРЕННЕГО СГОРАНИЯ(57) Изобретение позволяет повысить точность дозирования подачи топлива и улучшить смесеобразование. Карбюратор для двигателя внутреннего сгорания содержит корпус 1 с проточным каналом, имеющим смесительную камеру 3 и входную горловину 2, в к-ой размещен дроссельный золотник 6, связанный с траверсой 14 через приводной шток 7, снабженный пружинами 12 и 13 различной жесткости, первая из к-ых установлена междч золотником 6 и корпу- с 1 1 ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИРИ ГКНТ СССР сом 1, а вторая - между гайкой 15 и траверсой 14, С последней связана дозирующая игла 22, расположенная в жиклере 21, установленном в топливоподающем канале 19. В горловине 2 одним торцом закреплен полый цилиндр 8, имеющий в центральной части вихреобразующие лопатки 9, а со стороны другого торца - конический отражатель 10 с центральным отверстием 11, Золотник 6 частично размещен в полом цилиндре 8, При работе поток воздуха, засасывая топливо из распылителя 4, проходит внутрь полого цилиндра 8, из к-го образовавшаяся топливовоздушная смесь, пройдя лопатки 9, в завихренном виде попадает в смесительную камеру 3, в к-ой образуетсяФЦ хорошо приготовленная горючая смесь, на правляемая далее в цилиндры двигателя. Капли неиспарившегося топлива вследствие завихрения потока попадают в улови- тельную камеру 28, иэ к-ой.жидкое топливо отводится обратно в бак, 1 ил.Изобретение относится к машиностроению, в частности к карбюраторам для двигателя внутреннего сгорания,Цель изобретения - повышение точности дозирования подачи топлива и улучшение смесеобразования,На чертеже изображен предлагаемыйкарбюратор для двигателя внутреннего сгорания, разрез.Карбюратор содержит корпус 1 с проточным каналом, имеющим входную горловину 2 и смесительную камеру 3,распылитель 4, имеющий выходное окно в, камере 3 завихритель, выполненный в видеполого цилиндра 8, имеющего в централь ной части вихреобразующие лопатки 9, за.крепленного одним торцом в зоне 20горловины 2 проточного канала и снабженного со стороны другого торца коническимотражателем 10 с осевым отверстием 11 в, вершине, Приводной шток 7 золотника 6снабжен двумя пружинами 12 и 13, первая 25из которых установлена между корпусом 1и золотником б, а вторая - между траверсой14 и гайкой 15, навинченной на шток 7,причем пружины 12 и 13 имеют различнуюжесткость и начальное усилие напряжения. 30Траверса 14 связана с тягой 16 педали акселератора (не показана) и снабжена винтом17 для регулирования начального положения золотника 6 относительно горловины,Распылитель 4 сообщен с поплавковой камерой при помощи топливоподающих кана.лов 18, 19 и 20, причем канал 19 выполнен ввиде колодца и снабжен жиклером 21, скоторым взаимодействует дозирующая игла 22, связанная через шток 23 и гайку 24 с 40траверсой 14, На дозирующей игле 22 выполнен поршневой элемент 25, перемещающийся вместе с ней в канале 19, иустановлена возвратная пружина 26. В корпусе 1 перед входной горловиной 2 проточного канала установлены неподвижныенаправляющие лопатки 27, обеспечивающие завихривание воздушного потока навходе в смесительную камеру 3, На выходепоследней выполнена уловительная камера 28, выполненная в виде кольцевой полости, Дроссельный золотник 6 выполнен свозможностью размещения, по меньшеймере, частично в полом цилиндре 8,Карбюратор работает следующим образом. 55Под действием разрежения, создаваемого двигателем, воздух поступает к входной горловине 2, предварительнозакручиваясь лопатками 27, далее проходит через щель, образованную золотником 6 и входной горловиной 2, внутрь полого цилиндра 8, причем в поток воздуха через выходное окно распылителя 5 поступает топливо, которое частично испаряется, а также распыливается этим потоком до капель, смешиваемых с воздухом. Из полого цилиндра 8 образовавшаяся смесь топлива и воздуха, дополнительно закручиваясь вихреобразующими лопатками 9, попадает в смесительную камеру 3, так что в последней образуется хорошо приготовленная горючая смесь, направляемая в цилиндры двигателя, При этом капли неиспарившегося топлива попадают вследствие вихревого движения потока в уловительную камеру 28, из которой топливо в жидкой фазе обратно отводится в топливный бак. По мере увеличения нагрузки тягой 16 поднимается золотник 6 и дозирующая игла 22, так что увеличивается проходное сечение для потоков воздуха и топлива, обеспечивая требуе- . мое наполнение двигателя, При резком увеличении нагрузки двигателя вследствие резкого подъема дозирующей иглы 22 поршневым элементом 23 обеспечивают увеличенное поступление топлива через жиклер 21.При переходе двигателя на режим принудительного холостого хода разрежение в смесительной камере 3 возрастает до такой величины, при которой золотник 6, преодолевая усилие пружины 13, дополнительно смещается относительно траверсы 14 и перекрывает проходное сечение для потока воздуха, в связи с чем одновременно прекращается поступление топлива из распылителя 4, так как у выходной щели последнего устанавливается атмосферное давление. Формула изобретения Карбюратор для двигателя внутреннего сгорания, содержащий корпус с проточным каналом, имеющим входную горловину и смесительную камеру, распылитель, поплавковую камеру, подвижный дроссельный золотник, связанный через приводной шток и гайку с элементом управления, образованным траверсой, уловительную полость и дозирующую иглу, расположенную в топливоподающем канале. сообщающем распылитель и поплавковую камеру, и связанную с траверсой, о т л и ч а ю щ и й с я тем, чтос целью повышения точности доэирования подачи топлива и улучшения смесеобраэования, карбюратор снабжен установленным в смесительной камере эавихрителем, выполненным в виде полого цилиндра, имеющего в центральной части1574881 Составитель Л.КапраловТехред М.Моргентал Корректор М.Самборская Редактор М,Келемеш Заказ 1770 Тираж 436 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж,.Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина. 101 вихреобразующие лопатки, закрепленНого одним торцом в зоне горловины проточного канала и снабженного со стороны другого торца коническим отражателем с осевым отверстием в вершине, приводной шток золотнйка снабжен пружинами различной жесткости,одна из которых установлена между корпусом и золотником, а другая - между траверсой и гайкой, причем дросселлный золотник выполнен с возможностью размещения по меньшей мере частично в полом 5 цилиндре, а уловительная камера выполнена в виде кольцевой полости, расположенной на выходе смесительной камеры,
