Номер патента: 199567
Текст

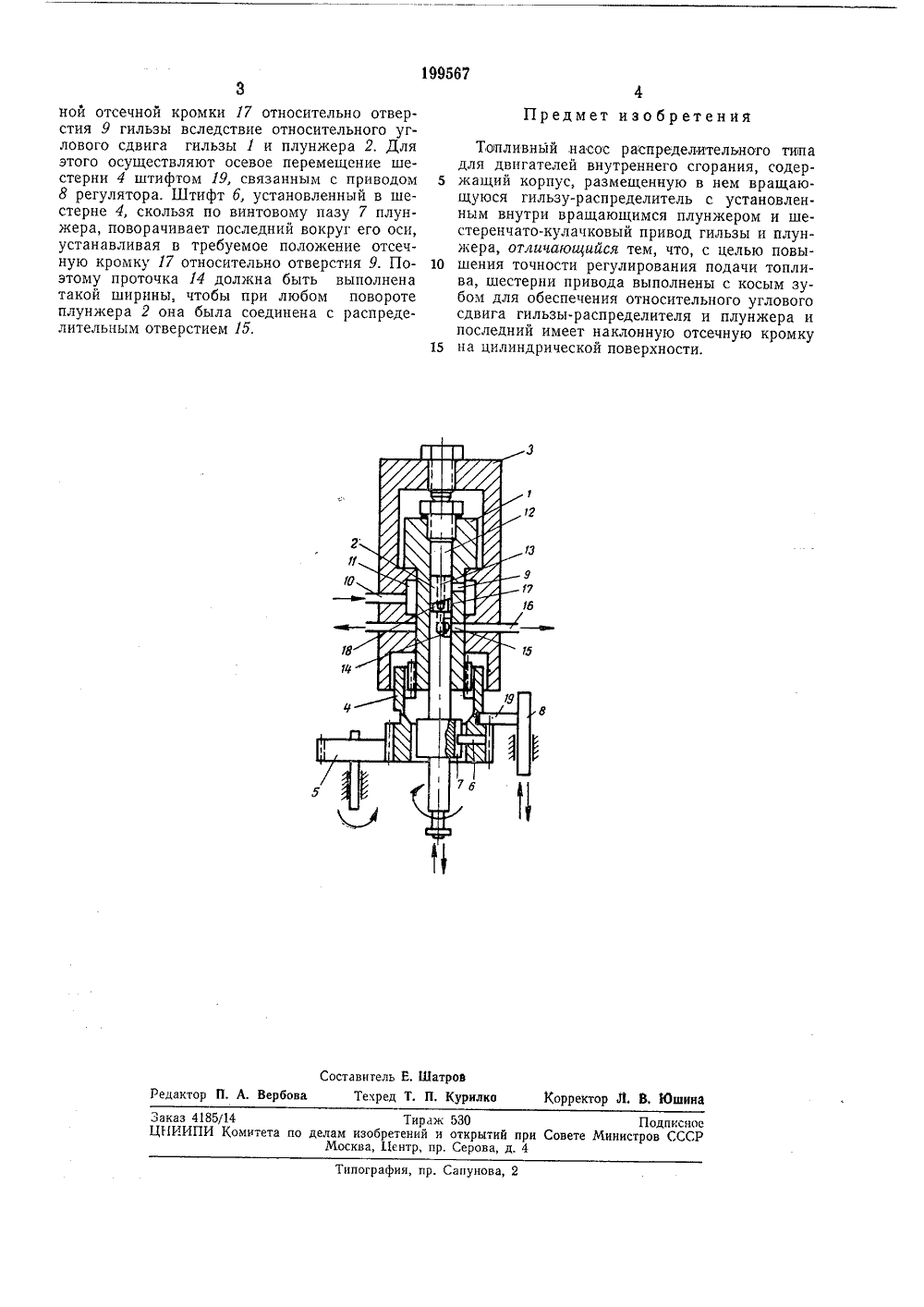

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 199567 бойе Советских Социалистических Респтблик(088.8) риорите Комитет по делан аобретений и открытий при Совете Министров СССРюллетень3 публиковано 25,1 Х.196 ния 24.1.19 ата опуоликовани Авторыизобретения С. Рывкии. А, Родников Заявитель РЕДЕЛИТЕЛЬНОГО ТИ ачковог но-пост механиРабо При 5 ним тозы 1.рез ка пает в упательное движение от Кузм а.тает насос следующходе вниз плунжеррцом всасывающееТопливо от подкачивнал 10, полость 11 инадплунжерное про им образо 2 открыва отверстие ающего н отверстие странство м. ет верх гиль- соса че посту 10 При ходе плунжера 2 вверх после тия канала 9 плунжером 2 топливо плунжерного пространства 12 под д поступает по осевому каналу 13 в пл затем через проточку 14, выполне 15 плунжере 2, и отверстие 15, которое ту начала нагнетания соединяется с каналов 16 корпуса 3, направляетс сунку. Нагнетание продолжается до тех п 20 наклонная отсеченная кромка 17 па откроет отверстие 9. Топливо из над ного пространства 12 перетекает в по и подача топлива прекращается.перекрыиз надавлением унжер 2, иную на к момен- одним из ор, пока за 18 не плунжерчость 11,также вращение и входящий в винто- стерня 4 выполнеправлении и соедиятора насоса. Для плунжер 2, кроме получает возвратя гильзы 1 и плунжера ой скоростью проточка а с распределительным 5 Вследствие вращени2 с одинаковой углов 14 все время соедине отверстием 15.Количество подавае 0 регулируется изменен Зависимое от авт, свид с присоединением заявки ПЛИВНЫЙ НАСОС РА Известны топливные насосы распредели тельного типа для двигателей внутреннего сгорания, содержащие корпус, размещенную в нем вращающуюся гильзу-распределитель с установленным внутри вращающимся плунжером и шестеренчато-кулачковый привод гильзы и плунжера.Предложенный топливный насос отличается от известных тем, что шестерни привода выполнены с косым зубом для обеспечения относительного углового сдвига гильзы-распределителя и плунжера и последний имеет наклонную отсечную кромку на цилиндрической поверхности.Такое выполнение насоса повышает точность регулирования подачи топлива,На чертеже показан предложенный топливный насос, разрез.Плунжерная пара, состоящая из гильзы 1 и плунжера 2, расположена в корпусе 3. Гильза 1 получает вращение от шестерен 4 и 5, входящих в зацепление с валом насоса,От шестерни 4 получает лунжер 2 через штифт 6, ой паз 7 плунжера 2. Ш а подвижной в осевом на ена с приводом 8 от регу существления нагнетания ращательного движения,мого насосом топлива ем положения наклон199567 Предмет изобретения Составитель Е, ШатровРедактор П. А. Вербова Текред Т. П, Курилко Корректор Л. В, Юшина Заказ 4185/14 Тираж 530 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, 1 ентр, пр, Серова, д. 4 Типография, пр. Сапунова, 2 ной отсечной кромки 17 относительно отверстия 9 гильзы вследствие относительного углового сдвига гильзы 1 и плунжера 2, Для этого осуществляют осевое перемещение шестерни 4 штифтом 19, связанным с приводом В регулятора. Штифт б, установленный в шестерне 4, скользя по винтовому пазу 7 плунжера, поворачивает последний вокруг его оси, устанавливая в требуемое положение отсечную кромку 17 относительно отверстия 9. Поэтому проточка 14 должна быть выполнена такой ширины, чтобы при любом повороте плунжера 2 она была соединена с распределительным отверстием 15,Топливный,насос распределительното типадля двигателей внутреннего сгорания, содер жащий корпус, размещенную в нем вращающуюся гильзу-распределитель с установленным внутри вращающимся плунжером и шестеренчато-кулачковый привод гильзы и плунжера, отличающийся тем, что, с целью повы шения точности регулирования подачи топлива, шестерни привода выполнены с косым зубом для обеспечения относительного углового сдвига гильзы-распределителя и плунжера и последний имеет наклонную отсечную кромку 15 на цилиндрической поверхности.
СмотретьЗаявка
928124
МПК / Метки
МПК: F02M 41/08
Метки: 1bifih, родникови1, рыбкин
Опубликовано: 01.01.1967
