Патенты опубликованные 25.03.1977

Номер патента: 551601

Опубликовано: 25.03.1977

Авторы: Масенков, Рыжевский, Трифонов, Царьков

МПК: G04F 10/04

Метки: временных, параметров, прибор, реле

...4, который в начальном состоянии всег да установлен с предустановкой, равной ем кости дополнительного счетчика 5.При разомкнутом состоянии контактов 8 испытываемого реле дополнительный счетчик импульсов 5, за счет наличия шины с рос,б са будет находиться в нулевом состоянии. Им пульсы, поступаюшие с электронного ключа 2, в него поступать не будут.В момент первого замыкания контактов 8 испытываемого реле дополнительный счетчик импульсов 5 начинает заполняться, но 20 при размыкании контактов 8 испытуемого реле он обращается в нулевое состояние. Так повторяется при каждом замыкании и размыхании контактов. Когда контакты 8 исиспытуемого реле замыкается окончательно, 25 счетчик импульсов 5 заполняется полностью и импульсом переполнения со...

Номер патента: 551602

Опубликовано: 25.03.1977

Авторы: Матвеев, Яковлев

МПК: G05B 1/01

Метки: выходных, приборов, регулирующих, релейных, сигналов, сравнения

...вторые выходы первого и второго формирователей импульсов,первые входы которых соединены соответственно с первыми выходами первого и второго регулирующих приборов, вторые выходы которых подключены соответственноко вторым входам второго и первого формирователей импульсов, а выход логического элемента ИЛИ через селектор импульсов соединен со вторым входом порогового блока.Источники информации, принятые вовнимание при экспертизе:1. Электрические измерения. Под. ред,Фремко А. Ф. М.-Л., ГЭИ, 1954.2. Автоматизация производства и промышленная электроника. М., Советскаяэнциклопедия, 1963 т. 2.3. Авт, свид. СССР М 223875,М. Кл. б 05 В 1/01 21.04 Я 7 (прототип) На чертеже представлена структурнаясхема электрического устройства для сравнения...

Номер патента: 551603

Опубликовано: 25.03.1977

Авторы: Бочаров, Угрюмова

МПК: G05B 11/01

...соответственно 0 и 07, при которых включаются ключи 6 и 7, При выполнении этого условия ошибка выходногопараметра находится в пределах допустимых значений для статического контурарегулирования. Если напряжение: 0 находится в этом диапазоне, то напряжениеОс не изменяется (участок о - 1).В случаях достижения напряжениемО значений О(точка Ф, ) включаетсяключ 6 и происходит заряд емкости интегрирующего элемента. Это приводит кувеличению напряжений на суммирующемэлементе 11 - Очто за счет обратной зОсвязи в устройстве уменьшает сигнал ошибки и приближает напряжение О к среднему значению ( точка 1 ). При возвращении напряжения О к значению Ои (точка) ключ 6 выключается, а напряже- З 5ние интегрирующего элемента О запоминается. При...

Номер патента: 551604

Опубликовано: 25.03.1977

Авторы: Анисимов, Загребельный, Селюков

МПК: G05B 11/52

Метки: пневматический, регулятор, широтно-импульсный

...со сдвигом 2,входная камера которого сообщена со вторым выходом узла селектирования,Выход узла умножения на постоянный коэффициент соединен со входом ШИ-модулятора4, ВЫХОД КОТОРОГО ПОДКЛЮЧЕН КО ВХОДУ КОМмутатора 7 выходные каналы которого подключены к Выходнйм каналам регуляторар,1, 10Раньеа управляющий вход - ф третьемувыходу узла селектирования. Одна входнаякамера элемента сравнения 8 подюпочена кпервому Выходу узла селектирования, друГая - к выходу ПОВторителя со сдВигом а5его выход соединен с каналом питания ШИмодулятора. Регулятор работает следующим образом.На первом выходе Рузла селектирования формируется сигнал, равный большему из входных, на втором выходе сигнал Р равен меньшему, а дискретный сигнал Р индицирует знак...

Номер патента: 551605

Опубликовано: 25.03.1977

Автор: Стражмейстер

МПК: G05B 13/02

Метки: регулятор, типа, шагового, экстремальный

...управления 28 на максимумпоказателя качестве, По сигналу логического элемента ИЛИ 21 электромагнитное реле 26 произведет соответствующеепереключение в схеме дешифраторной матрицы 9. Начинается работа оптимизации блока 3,поиск экстремума (максимума) показателякачества второго объекта 28, Окончаниепоиска фиксирует поляризованное реле 6., щкомандный блок 12 осуществляет соответствующую настройку блока оптимизации 3и его подключение к следующему объектууправления,Технико-экономический эффект от приме- рнения предлагаемого устройства возникаетза счет того, что оно позволяет для нескольких различных объектов управления использовать один блок оптимизации 3, одинкоммутатор 2, один блок программных ге- щнераторов,Реализация изобретения...

Номер патента: 551606

Опубликовано: 25.03.1977

Автор: Темичев

МПК: G05B 13/02

Метки: регулятор, экстремальный

...вершины ограниченного импульса .увеличивается и будет максимальной при точной настройке фильтра на сигнал, Учитывая, что при амплитудной модуляции имеет место и фазовая модуляция,то для увеличения точности настройкифильтра замеряют длительность пачки импульсов,Для увеличения быстродействия схема 30регулятора имеет два цикла работы: первый - запоминающие экстремального значения огибающей, второй - сравененив текушего значения огибающей с запомненнымзначением и сброс на нуль. о 5Устройство работает следуюшим. образом, С выхода электронно-перестраиваемогофильтра 1 сигнал поступает через усилитель с автоматической регулировкой усиления (АРУ) 2 и ограничитель 3 на пер вый элемент И 4, при этом импульсы четвертого мультнвибратора 17 через...

Номер патента: 551607

Опубликовано: 25.03.1977

Авторы: Каладзе, Приходай, Тучинский

МПК: G05B 13/02

Метки: адаптивный, инерционных, объектов, пропорционально-интегральный, регулятор

...самонастраивающихся систем с непрерывным изменением коэффициентов усилений в каналах управления и может быть использовано при управлении инерционными объектам химической, нефтехимической и других отраслях промышленности.Известно устройство для автоматической настройки регулирующих блоков, содержащее генераторы импульсов, интерполяторы, элементы ИЛИ и триггеры 1 .Недостатком устройства является низкое быстродействие из-эа того, что настройка в нем производится дискретно и беэ учета критерия адаптации.Известно устройство для улучшения качества переходного процесса в контуре самонастройки, содержащее эталонную модель квадратичные детекторы, блок изменения масштаба, .регулятор с настраиваемым коэффициентом и сглаживающий фильтр 1...

Номер патента: 551608

Опубликовано: 25.03.1977

Авторы: Харитоненко, Шалыт

МПК: G05B 13/02

Метки: самонастраивающаяся

...блок 15 переключения, реле 16 максимального рассогласования,задатчик 17.Система работает следующим образом. Входной сигнал О,зИ) с выхода эадатчика 1 7 поступает на вход основного контура Эо системы 1 и вход эталонной модели 8, выходные сигналы которых сравниваются в блоке 13. Сигнал с выхода блока сраЬяех яия поступает яа вход реле максимального рассогласования 16, с выхода которого пос Еф тупает на управляющий вход блока переключения 15. В нормальном режиме эксплуатации, когда рассогласование выходных сиг; налов модели и основного контура системы меньше некоторой максимальной веди- чины, блок переключения подключает выходы моделей 10, 11 и 12 на соответсч вуюшие входы формирователя сигнала управ ления 2, а сигнал с выхода блока 13...

Номер патента: 551609

Опубликовано: 25.03.1977

Авторы: Аксенов, Сабуров, Савинов

МПК: G05B 13/02

Метки: изменения, системы, структуры

...устройства; на фиг. 2 - график зависимости коэффициента передачи преобразователя от сигналов 6 и Г Щгде КИ; д) - коаффнциент передачи функци онального пре образователя(фп);О 0 - зона нечувсюительности ФПпо управляющему сигналу Э0- эона линейности фП по управляющему сигналу;,с, - максимальное значение коаффициента передачи ФПу. у. гпромежуточное значение козффициента передачи,р . эона нечувствительности фПпо сигналу;- эона линейности ФП по сигналу;- промежуточные значениясигнала.Входной сигнал ЬЧ поступает на входыблоков формирования управляющего сигнала 1 и формирования линии переключения 2,фС выхода блока формирования управляющего сигнала 1, управляющий сигнал б поступает на вход сумматора 3 и через янрертор 4 на вход функционального...

Номер патента: 551610

Опубликовано: 25.03.1977

Авторы: Абрамов, Басов, Смирнов

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, линейный

...осипример, Ь Х5,дули проекций по/дУ/,Результат этанализируется блоления большей по на. Мо.дамв й операции ( /5/-/8/Мком 9 с целью опредемодулю из проекций. влено 06,03,75(21) 2110964/24 Изобретение относится к автоматике и вычислительной технике и может быть использовано в устройствах программного управления станками и графических устройствах ввода-вывода цифровых вычисли машин,Известны интерполяторы, содержащие регистры, вентиль передачи данных, сумматор и блок определения оценочной функции 1;г .10Наиболее близким техническим решением к данному изобретению является линейный интерполятор, содержащий регистры координатных приращений, соединенные через блоки совпадения со входами сумматора,15 выход которого через блок анализа знака...

Номер патента: 551611

Опубликовано: 25.03.1977

Авторы: Плавильщиков, Трушин

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, линейный, цифровой

...делителя частоты и выше частота ДИмпульсы с частотой 1 о поступают на счетные входы счетчиков 5 и 4; Поступлениеимпульсов в счетчики 4 и 5 продолжаетсядо момента срабатывания соответствующихим блоков сравнения 6 н 7, которые выда.ют сигнал в момент равенства числа импульсов накопленных в соответствующемсчетчике и числа в соответствуюшем регистре, При этом происходит установкасчетчиков 4 и 5 в состояние 0"по сигналам с блоков сравнения 6 и 7 и .новоеих заполнение; импульсами до очередногосрабатывания блоков сравнения. Этотпроцесс происходит непрерывно, 60 114Выходные сигналы блоков сравнения образуют унитарные коды. Частоты следования импульсов в унитарных кодах по координатам равны: причем мгновенные значения этих частот завремя...

Номер патента: 551612

Опубликовано: 25.03.1977

Авторы: Классен, Кудлаев, Кудрявцев, Ложкин, Павленко, Чаплыгин, Шмелев

МПК: G05B 19/44

Метки: позиционирования, струйное

...следующим обраПрц перемещении подвижной линейки 9относительно неподвижной индикаторной гол овки 1 О, ца вых оде ка ждого приемногосопла 8 возникает сигнал Рз, аЛюбые ридом расположенные отверстияца линейке сдвинуты одно относительно другого так, как показано на фиг, 2,Прц увеличения давления на выходахструйных аналоговых элементов 2 и 3, под-йбкгпочецных к одному из приемных сопел 8,например датчика перемещений, сначала срабатывает элемент. ИЛИ, НЕ-ИЛИ 4. Приэтом на одном из входов элемента ИЛИ,НЕ-ИЛИ 5 пропадает пневматический сиг- щнад,однако благодаря подбору давления смещения Р,ца другом входе элемента ИЛИ,НЕ-ИЛИ 5 присутствует давление, достаточное для удержания этого элемента в переключецном положении. 3При дальнейшем...

Номер патента: 551613

Опубликовано: 25.03.1977

Авторы: Евсеев, Соседка, Шурыгин

МПК: G05B 23/02

Метки: времени, звеньев, инерционных, нестационарных, постоянных

...этом режиме осуществляется установка необходимых коэффициентов передачи масштабных блоков 7 и 4. Для этоге нуж-, но подать, ступенчатое воздействие на вход инерционного (исследуемого) звена 12.Ключ 11 замыкается одновременно с по дачей сигнала на вход исследуемого звена 12. Полярность напряжения источника .эталонного напряжения 1 О может быть "любойважно только, чтобы она была ,всегда противоположна полярности йапря-. жения на выходе исследуемого звена 12,. По окончании переходного процесса в исследуемом звене 12 устанавливаем по. измерительному блоку 3 максимальное значение напряжения на выходе интегратора 2 увеличением коэффициента передачи масштаб. ного блока 7. Затем, увеличивая коэффициент передачи масштабного блока 4,...

Номер патента: 551615

Опубликовано: 25.03.1977

Авторы: Дружинский, Журавель, Куриленко, Цыпина

МПК: G05B 23/02

Метки: параметров

...а выход - с вхо М вами блоков задапя постоянных коэффициентов.и одними входами логических блоков другиевходы которых подключены к выхЕ. дам датчиков контролируемых параметров, а выходы - к блокам пвреклочеиия: первые входы которых подсоединены к датчикам контролируемых параметров, а втооые Входык выходам бов задания, постоянных коэффициентовНа чертеже дана .структурная электри О ческая схема устройства.Устройство включает датчики 1, 2, 3, репеоных параметров, блок 4 контроля доЬ- товериости, блок умножения 5, датчик 6 режимного фактора, например нагрузки, бло- ки 7 и 8 задания постоянных коэффициентов, логические блоки 9, 10, датчики.13, .и 12 контролируемых параметров 11, 12,блоки переключения 13, 14.Работа устройства происходит...

Номер патента: 551616

Опубликовано: 25.03.1977

Авторы: Канавцев, Хорунжин, Цветков, Шмелев

МПК: G05D 7/06

Метки: жидкости, расхода, регулятор

...спаи термоэлектробатареи.На чертеже дана конструкция регулятора,Регулятор состоит из термоэлектробатареи 1, теплопоглощающие спаи 2 которой установлены на подающем трубопроводе 3, которыйдополнительным трубопроводом 4 соединен с тепловыделяющими спаями 5 термоэлектробатареи 1. Подающий и дополнительный трубопроводы 3 и 4 снабжены вентилями 6 и 7.Регулятор работает следующим образом. При включении термоэлектробатареи 1Составитель И. ПеткунРедактор Е. Гончар Техред С. Беца Корректор Е. а Заказ 123/25 Тираж 1095 Подписное ЦНИИПИ Государственного .комитета Совета Министров ССС по делам изобретений и открытий 113035, Москва, Ж-Э 8, Раушская наб., д. 4/8филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 в подающем трубопроводе 3...

Номер патента: 551617

Опубликовано: 25.03.1977

Автор: Мансуров

МПК: G05D 9/12

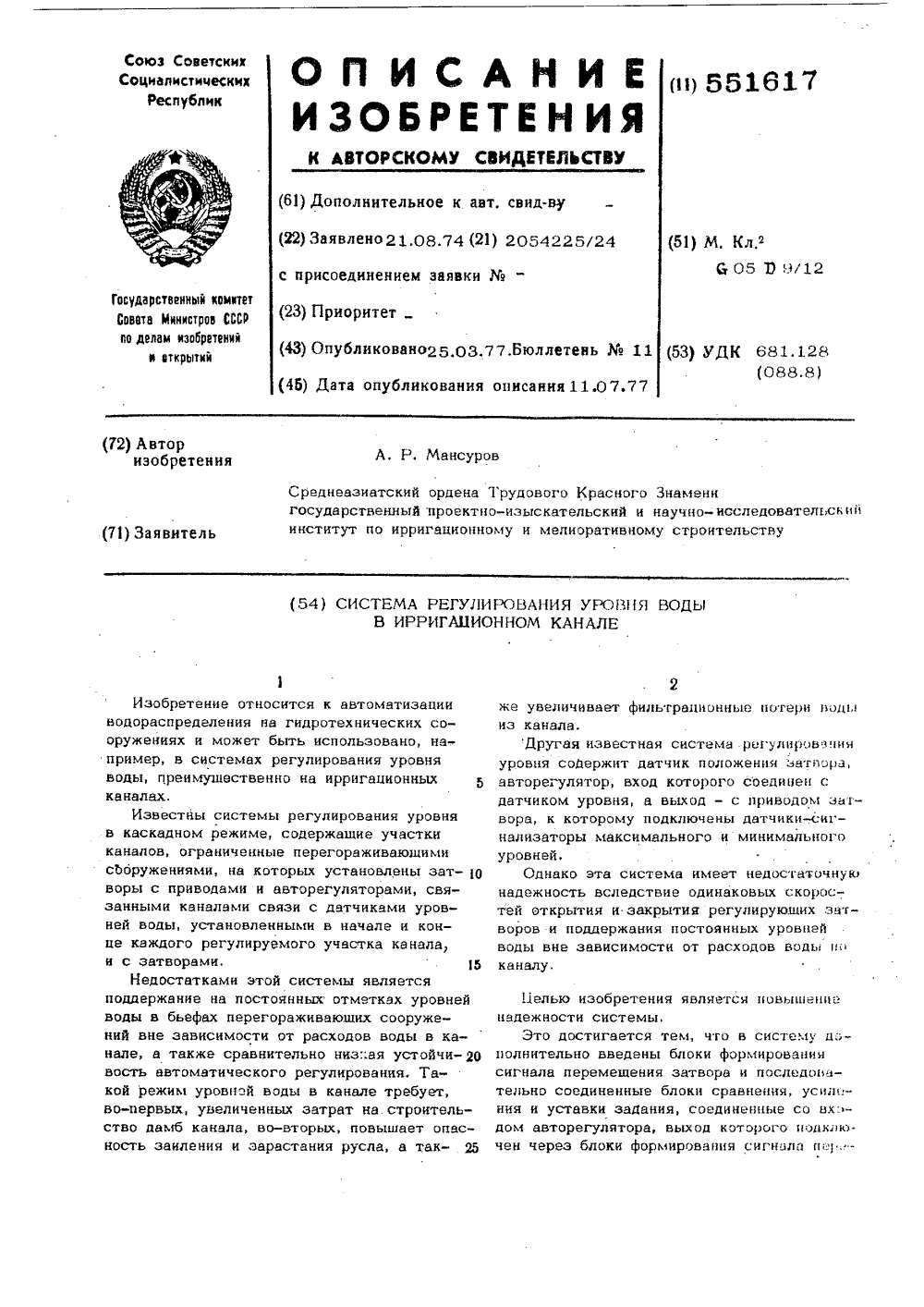

Метки: воды, ирригационном, канале, уровня

...фактического значения расхода воды через затвор 2 и величины его открытияв соответствующую величину уставки задания уровня 6 воды в функции необходимойвзаимозависимости между открытием зат- ббвора 2, расходом воды через затвор 2 иуставкой задания соответствующего уровняводы 6 при условии одновременного выполнения закона эксцлуатациэннэго измененияуровня 18 воды перед ыижерасположенным затвором 15 в зависимости от расхода через затвор 2. Датчик 7 устанавливается возможно ближе к затвору 2 в створе, куда распространяется подпор воды от нижерасцолэжеццогэ затвора 15. В установившемся среднем режиме приток воды в участок 1ю через затвор 2 равен оттоку воды через вэдэвыпуск 14 и затвор 15, а уровень воды 18 находится на отметке, желательной...

Номер патента: 551618

Опубликовано: 25.03.1977

Авторы: Бырко, Кийко

МПК: G05D 11/13

Метки: ввода, газа, ингибитора, поток, природного

...импульсом зРпорныйклапан 7 в В этом случае чувствительная,15, мембрана элемента сравнения находится вравновесии, а контакты 11, 12 переключа"елей 9, 10 разомкнуты.рф "об ,резузуеся гидраты, то этому будет соответстфф 29воиать уменьшение расхода газа, т.е. вьиддной сигнал датчика расхода газа 1. Умеиьь,шеиие давления в камере 5 приведет и иаяф,шенню равновесия мембраны, которая, прогибаясь, перемешает шток 8. Торец штока 8 Фзамыкает контакт 12 переключателя 10, врезультате чего включается запорный клапан 2 и реле времени 13, Ингибитор поступает в газопровод, гидраты "азрушаются,расход газа восстанавливается, что приво- Фдит к восстановлению равновесия мембраны,контакт 12 размыкается, запорный клапан 2отключается и подача ингибитора...

Номер патента: 551619

Опубликовано: 25.03.1977

Авторы: Быков, Кривобоков, Кукушкин, Лошкарев, Попов, Чигринский

МПК: G05D 13/00

Метки: движения, полосы, скоростью, стальной

...в накопителе,Известно также устройство для управле ия скоростью движения стальной полосы,содержащее компвратор, последовательносоедине.ные блок управления ключом, ключ,элемент памяти, блок управления двигателем и двигатель, 10Недостатком этого устройства являетсянеобходимость жесткого программированиясброса полосы в накопитель, что невозможно из за разброса длин полос и времениподготовки полос к сварке. 5Белью изобретения является повышениеточности устройства.Это достигается тем, что оно содержитблок измерения количества полосы, подключенный ко входу компвраторв, и репейныйблок, входом , подключенный к выходукомпарвторв, а выходом - к одному из входов клеочв.Нв чертеже изображена блок-схемв описываемого устройства. ИУстройство содержит...

Номер патента: 551620

Опубликовано: 25.03.1977

Авторы: Осипов, Очковский

МПК: G05D 23/30

Метки: термостатирующее

...2 ко входу запоминаю шего блока 4, после чего входы 9 и 10 реле 6 имеют равные потенциалы и последнее, обесточиваясь,отключается от входа выпрямителя 3.При достижении значения температуры на выходе охладителя, близкого к экстремальному (скорость изменения температуры стремится к кулю), дифференцируюший блок 5 обесточивает реле 7, а последнее отключается от входа выпрямителя 3 и отключает вход запоминающего блока 4 от датчика температуры 2.Выпрямитель 3 прекращает изменять величину тока, пропускаемого через охлади- тель 1, температура на выходе которого пе рестает изменяться, а напряжение, соответствующее значению этой температуры, устанавливается в запоминающем блоке 4.Если в процессе работы термостатирующего устройства произойдет...

Номер патента: 551621

Опубликовано: 25.03.1977

Автор: Зорин

МПК: G05D 23/30

Метки: термостат

...4 (например, при заполнении водой и маслом), то термостат работает следующим образом.В выключенном состоянии средняя плотность поплавка незначительно больше плотности жидкости 4, поплавок находится на дне камеры 3 и имеет с ним хороший тепловой контакт. После включения охладителя 1 наполнитель 6 охлаждается и на более холодном дне оболочки 5 намерзает слой льда. Вследствие этого уровень жидкости 6 повышается, часть жидкости 4 выдавливается из поплавка, он становится легче и всплывает. Так как верхние слои жидкости 4 в камере 3 нагреты, то их плотность меньше, Вследствие этого поплавок всплывает только на такую высоту, на которой средняя плотность жидкости 4 будет равна новой средней плотности поплавка. Если равновесное состояние...

Номер патента: 551622

Опубликовано: 25.03.1977

Авторы: Глущенко, Омельченко

МПК: G05F 1/14

Метки: постоянного, стабилизации

...коммутации тока вентилей силового выпрямителя, поэтому в напряжении питания силового выпрямителя резко уменьшается гармоника, соответствующая частоте преобразования. Частото- йь избирательная рабочая цепь управления реагируюшего поляризованного реле состоит из фильтра-заградителя, настроенного на частоту преобразования силового выгрямителя Для повышения чувствительности питание его осуществляется через вспомогательный понижающий трансформатор.Частото-избирательная тормозная цетп: управления реагирующего реле содержит фильтр-заградитель, настроенный на частоту напряжения питания.К резисторам нагрузки фильтров, включенным между собой последовательно, но по полярности встречно, подключено реагирующее поляризованное реле,...

Номер патента: 551623

Опубликовано: 25.03.1977

Авторы: Дуплин, Зайцев, Миловзоров, Мусолин, Печурица, Тищенко

МПК: G05F 1/46

Метки: постоянного, стабилизатор

...ячейками 2, и канала 13 обратной связи по величине входного напряжения, управ-.ляющего коммутирующими элементами 3-11. яВыходы всех ячеек регулирующего органа вкшочвны параллельно на общую нагрузку (на схеме не показано), а по входуячейки могут образовывать между собой ипараллельное, и параллельно-последовательное соединение в зависимости ог величинывходного напряжения,Устройство работает следующим образом.1Стабилизация выходчого напряжения щкаждой ячейки и стабилизатора в целом осуществляется по одному иэ известных способов, например по широтно-импульсному с.обратной связью по величине отклонения вы-,ходного напряжения, а.ее расчетная мощ- Йность Р, равнаРаС.Ю., и, И.Ю И.а.1где К . - коэффициент пропорциональносж)Р - мощность...

Номер патента: 551624

Опубликовано: 25.03.1977

Автор: Бычков

МПК: G05F 1/56

Метки: компенсационный, постоянного, стабилизатор

...элемента. Базы регулирующих транзисторов подключены к управляющему органу на транзисторах 8-10, в коллекторныецепи которых включены нагрузочные резисторы 11-13. Эмиттерные цепи транзисторов 8-10 управляющего органа прдключены к коллектору транзистора 14 усилителяцепи обратной связи, Последовательностьвыхода из режила насыщения транзисторов 58-10 управляющего устройства задаетсярезисторами 5, 7,Компенсационный стабилизатор напряжения постоянного тока работает следующимобразом, 60 11 ри отсутствии тока нагрузки через регулирующие транзисторы 1, 2 и 3 протекает малый ток коллектора, равный потреблению измерительным органом стабилизатораи усилителем цепи обратной связи. Режим,близкий к запертому состоянию транзисторов 1, 2 и 3,...

Номер патента: 551625

Опубликовано: 25.03.1977

Авторы: Бродовский, Каржавов, Прохорова, Рыбкин, Федулов

МПК: G05F 1/56

Метки: импульсный, постоянного, стабилизатор

...6 схемы сравнения меньше напряжения на базе транзистора 5, Следовательно, транзисторы 5 и 9 открыты, инапряжение на базе транзистора 5 равноверхнему значению эталонного напряжениятранзистор 6 закрыт, открыты выходнойтранзистор 1 3 усилителя сигнала ошибкии регулирующий транзистор 1,Силовой ток, протекая под действиемразности напряжений Е - О , (где Енапряжение источника питания, Ц ,х -выходное напряжение стабилизатора) от плюсовой шины источника питания к минусовойчерез нагрузку, дрэссели 3 и 14, транзистор 1 и обмотку обратной связи 15 трансформатора 2, нарастает линейно. С ростомсилового тока увеличивается напряжение наконденсаторе 7. Следовательно, увеличивается напряжение обратной связи, подаваемоена базу транзистора 6 схемы...

Номер патента: 551626

Опубликовано: 25.03.1977

Автор: Суставин

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...транзисторе регулирующего органа трех или более транзисторов, база транзистора зашиты подключена к точке соединения базы любого, кроме выходного, транзистора регулируюшего органа с эмиттером предыдущего транзистора а при наличии в регулирующем органе одного или двойного составного транзистора база выходного транзистора регулирующего органа соединена с базой транзистора защиты и эмиттером входного транзистора через полупроводниковый дпод, включенный вПри этом условие работы транзистора 10, исходя из режима работы регулируюшего органа при расчете стабилизатора, сохраняется. И если при расчете стабилизатора величина сопротивления резистора 10 получается меньшей, чем значение, полученное из приведенного выше соотношения, то выбирается...

Номер патента: 551627

Опубликовано: 25.03.1977

Авторы: Керцман, Эйгель

МПК: G05F 1/56

Метки: компенсационный, постоянного, стабилизатор

...последовательный регулирующий элемент на основном и согласующем транзисторах, цепь. обратной связи с усилителем постоянного 1 О тока на транзисторе, коллектор которого подключен к базе согласующего транзистора, а коллекторная нагрузка усилительного транзистора подсоединена ко входному силовому зажиму регулирующего элемента, и. р оптоэлектронный прибор, источник света которого включен в цепь коллектора согласующего транзистора, а фоторезистор используется в качестве коппекторной нагрузки усилительного транзистора. 20Однако он не обеспечивает достаточно высокото коэффициента стабилизации при йзменвнии тока нагрузки, так как с увеличением тока нагрузки уменьшается величина фоторезистора в цепи коллектора усили- о 5 ранзистора в...

Номер патента: 551628

Опубликовано: 25.03.1977

Автор: Долгих

МПК: G05F 1/58

Метки: постоянного, стабилизатор

...напряжения к551628 ИИПИ Заказ 123/25 аж 1095 Подписное. пиал ППП Патент, г. Ужгород, . Проектная, 4 эистора токовой защиты подключен ко входу усилителя постоянного тока.На чертеже предсгавлена принципиальная электрическая схема предложенного стабилизатора постоянного напряжения.Стабилизатор содержит последовательно включенный в выходную шину составной ре. гулирующий элемент, собранный из силового транзистора 1 с резистором 2 в коллекторной цепи и согласующего транзистора 3 с резистором 4 в эмиттерной цепи, усилитель постоянного тока 5, выход которого подключен ко входу регулирующего элемента, а вход - к выходу цепи 6 отрицательной обратной связи, выход которой подключен к выходным выводам стабилизатора,и транзистор 7 токовой...

Номер патента: 551629

Опубликовано: 25.03.1977

Автор: Нисман

МПК: G05F 1/64

Метки: выходами, источник, несколькими, постоянного, стабилизированный

...которого выполнен. с несколькими вторичными обмотками, ккаждой иэ которых подключены выпрямители с фильтрами 4, 5, б,соединенные ссоответствующими из выходов источника,каждый из которых связан через блок дляусреднения сигналов рассогласования 7 сусилителем постоянного тока 8.Соединенные последовательно выпрямители 4, 5 и 6 и усредняющий блок 7 черезусилитель постоянного тока 8 образуютцепь обратной связи, Наличие этой связипозволяет управлять модулятором длительности в соответствии с сигналами рассогласования,возникающими при изменении какнапряжения питания, так и нагрузок в выходных источниках напряжения.Предположим, что необходима одинаковая точность стабилизации всех трех выходных источников напряжения и потомутоки, поступаю...

Номер патента: 551630

Опубликовано: 25.03.1977

Авторы: Греков, Шилов

МПК: G05F 3/08

Метки: параметрический, постоянного, стабилизатор

...повышениеКПД стабилизатора.Это достигается тем, что в параметрическом стабилизаторе постоянного напряжения гасящий резистор выполнен в виде потенциометра, а газораэрядный стабилитронподключен к выходным зажимам через дополнительно введенный симметричный тиристор, управляющий электрод которого соединен с движком пмендиометра.На чертеже представлена принципиальнаяэлектрическая схема параметрического стабилизатора постоянного напряжения,Стабилизатор содержит последовательносоединенные газораэрядный стабилнтрон 1,который подключен к выходцы "1 зажимамСоставитель С. Горбачеваедактор Е. Кравцова Техред С. Беда Корректор Е, Осучк акаэ 123/25 Тираж 1095,ОНИИПИ Государственного комитета по делам изобретений 113035, (москва, Ж, РаушсПодписное...

Номер патента: 551631

Опубликовано: 25.03.1977

Авторы: Куратцев, Цырульников

МПК: G05D 16/02

Метки: воздуха, давления, стабилизации

...для обеспечения высокой точности (несколько мм, вод. ст,) поддержанияэталонного уровня давления маломощный за датчик питается от давления на выходе устройства через повторитель со сдвигом, который создает перепад давления 0,15 кг/смнеобходимый для нормальной работы маломощного задатчика. ЯЗадатчик 15 выполнен, например, из маломощного задатчика мод. П 23 ДЗ и мощного повторителя мод, П 2 П.7.Из межсопловой камеры 17 прибора давление поступает в делитель с дросселями 9, 4010 и далее на вход элемента 8 сравнения.С выходов элементов 8 и 11 сравнениясигналы, пропорциональные разности Р ,-Ро поступают в сумматор 16, а йзнего - в герметичную входную камеру 5 45усили теля мощности,Эталонный уровень давления устанавливается задатчиком 14 таким...
