Способ изготовления полупроводниковых приборов

СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ с боковой диэлектрической изоляцией, включающий операции термического окисления, нанесение диэлектрического слоя, селективное травление по отношению к окислу кремния, вскрытие окон в диэлектрических слоях, легирование для формирования базовой и эмиттерной областей, металлизацию, отличающийся тем, что, с целью повышения качества изготавливаемых приборов и процента выхода годных, после операции термического окисления и вскрытия окон в окисле формируют базовую область, наносят диэлектрический слой и проводят вскрытие в нем окон под эмиттер так, что окна в термическом окисле и диэлектрическом слое перекрещиваются, после чего осуществляют легирование для формирования эмиттерной области.

Данное изобретение относится к области микроэлектроники и может быть использовано в технологии изготовления интегральных схем с диэлектрической изоляцией.
Известен способ изготовления интегральных полупроводниковых схем, в котором изоляцию структур осуществляют комбинированным способом (p-n-переходом и диэлектриком), что не позволяет формировать пристеночные области (базу и эмиттер).
Наиболее близким техническим решением к настоящему изобретению является способ изготовления интегральных схем с боковой диэлектрической изоляцией, включающий операции термического окисления, нанесения диэлектрического слоя селективного травления по отношению к окислу кремния, вскрытие окон, легирования для формирования базовой и эмиттерной областей, металлизации.
Недостатком указанного способа изготовления схем является низкое качество изготовления и низкий процент выхода годных схем, вызванные замыканием областей эмиттера и коллектора. Это является следствием растравливания окисла, служащего в качестве боковой диэлектрической изоляции, при вскрытии окон под эмиттер. Вследствие чего размер этого окна увеличен и при диффузии эмиттерной области последняя перекрывает по боковым своим границам базовую область и вызывает короткое замыкание эмиттер коллектор.
Целью настоящего изобретения является повышение качества изготавливаемых схем.
Поставленная цель достигается тем, что в способе изготовления полупроводниковых приборов с боковой диэлектрической изоляцией, включающей операции термического окисления, нанесение диэлектрического слоя селективного травления по отношению к окислу кремния, вскрытие окон, легирования для формирования базовой и эмиттерной областей, металлизацию, проводят вскрытие в нем окон под эмиттер так, что окна в термическом окисле и диэлектрическом слоях перекрещиваются, после чего осуществляют диффузию примеси в окна, ограниченные диэлектрическим слоем и термическим окислом для формирования эмиттера.

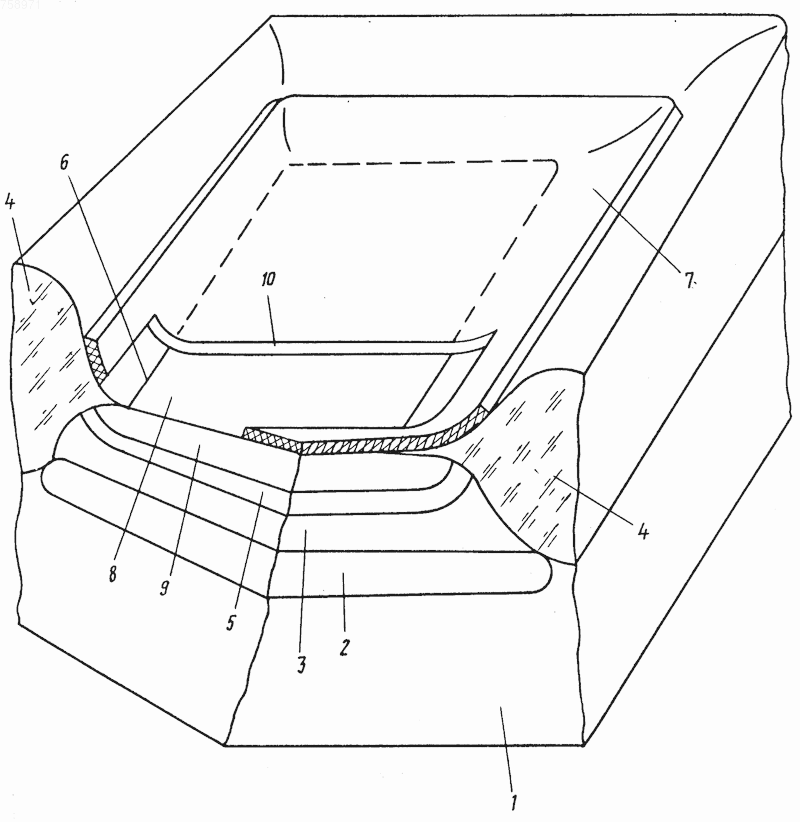

Настоящее изобретение иллюстрируется чертежом, где представлена структура, изготовленная в соответствии с предлагаемым способом после операции диффузии эмиттера.
Структура представляет собой подложку 1 со скрытым слоем 2, противоположного подложке типом проводимости, над которым расположен эпитаксиальный слой-коллектор 3. Термический окисел 4 является боковым изолятором и имеет толщину, обеспечивающую его смыкание со скрытым слоем 2. Базовая область 5 выполнена диффузией, соответствующей примеси в окно, образованное краями 6 термического окисла 4. Диэлектрический слой 7 имеет площадь, превышающую площадь окна в термическом окисле 4. В слое 7 вскрыто окно 8, в которое проводится диффузия соответствующей примеси с образованием эмиттерной области 9. При этом окно 8 образовано краями 6 и 10 термического окисла 4 и диэлектрического слоя 7, соответственно.
П р и м е р. В монокристаллической подложке р-типа проводимости ( _v= 0,3 10 Ом см) локально формировали n ⁺-скрытые слoи
(X = 2,8 3 мкм. _s= 36 40 Ом/ )
Методом эпитаксии наращивали пленку n-типа проводимости с удельным сопротивлением 1-1,5 Ом см толщиной 2-2,4 мкм. Эпитаксиальную пленку маскировали двуслойным диэлектриком SiО₂ и Si₃N₄ толщиной 800 и 1800 соответственно. Методом фотолитографии травили двухслойный диэлектрик и эпитаксиальную пленку на глубину 1,3-1,7 мкм. Полученные контурные канавки заполняли окислом кремния при Т 1000^оС в паре в течение 25 часов. Далее со всей пластины удаляли двуслойный диэлектрик и наносили пленку нитрида кремния толщиной 0,14-0,15 мкм, таким образом, чтобы последняя превышала площадь окна в термическом окисле.
Методом фотолитографии вскрывали окна под глубокий коллекторный контакт и формирователи последний с параметрами
9 10 Ом/ , X_j= 2,3 2,5 мкм
В фоторезистивной пленке вскрывали окна под базовую область и последнюю формировали ионным легированием. Энергия и доза облучения при этом составляла Е 120 кэВ. D 55 мкКл/см².
Производили термический отжиг при Т 1150^оС. Получали следующие параметры базовой области:
_s= 270 290 Ом/ X_j = 0,6-0,65 мкм
Методом фотолитографии в нитриде кремния вскрывали окна и ионным легированием формировали эмиттер. Энергия и доза при этом составляла: Е 50 кэВ, D 700 мкКл/см². Температура отжига была Т1020^оС. Время отжига 12 мин. Глубина перераспределения составляла 0,57-0,6 мкм, а _s= 10 12 Ом/
Таким образом, предлагаемое техническое решение позволяет предотвратить замыкание эмиттерного перехода с коллектором при изготовлении пристеночных транзисторных структур, что повышает процент выхода годных ИС на 30-40% и воспроизводимость характеристик интегральных схем.
СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ с боковой диэлектрической изоляцией, включающий операции термического окисления, нанесение диэлектрического слоя, селективное травление по отношению к окислу кремния, вскрытие окон в диэлектрических слоях, легирование для формирования базовой и эмиттерной областей, металлизацию, отличающийся тем, что, с целью повышения качества изготавливаемых приборов и процента выхода годных, после операции термического окисления и вскрытия окон в окисле формируют базовую область, наносят диэлектрический слой и проводят вскрытие в нем окон под эмиттер так, что окна в термическом окисле и диэлектрическом слое перекрещиваются, после чего осуществляют легирование для формирования эмиттерной области.
