Вспомогательная силовая установка летательного аппарата
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1228409
Авторы: Доброскоков, Степанов
Формула
ВСПОМОГАТЕЛЬНАЯ СИЛОВАЯ УСТАНОВКА ЛЕТАТЕЛЬНОГО АППАРАТА, содержащая двигательный отсек с размещенным в нем газотурбинным двигателем с валом для отбора мощности к самолетным агрегатам, вентиляционные створки, напорную створку, размещенную в верхней части двигательного отсека, и привод напорной створки, отличающаяся тем, что, с целью повышения надежности при работе в наземных условиях, вентиляционные створки выполнены по периметру хвостовой части двигательного отсека, охватывающей сопло газотурбинного двигателя.
Описание
Цель изобретения повышение надежности при работе в наземных условиях.

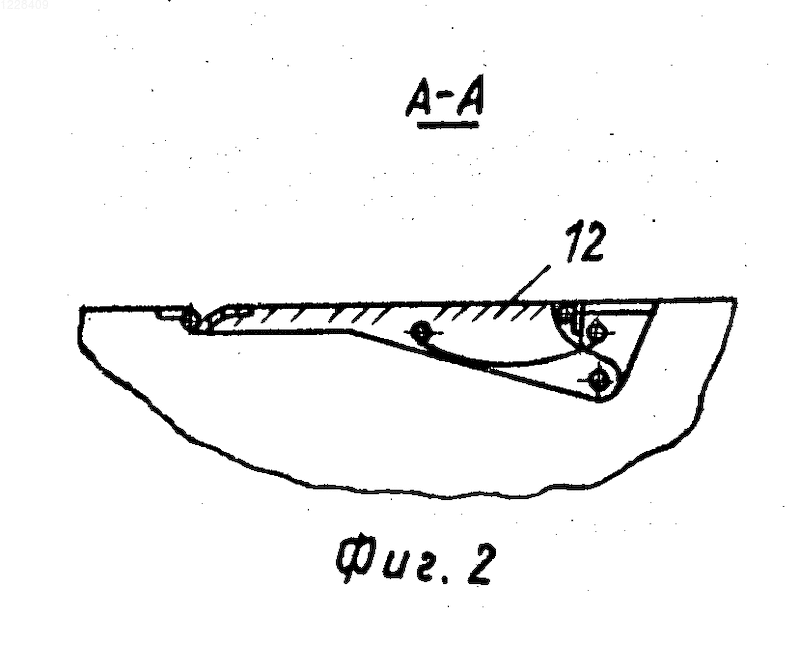

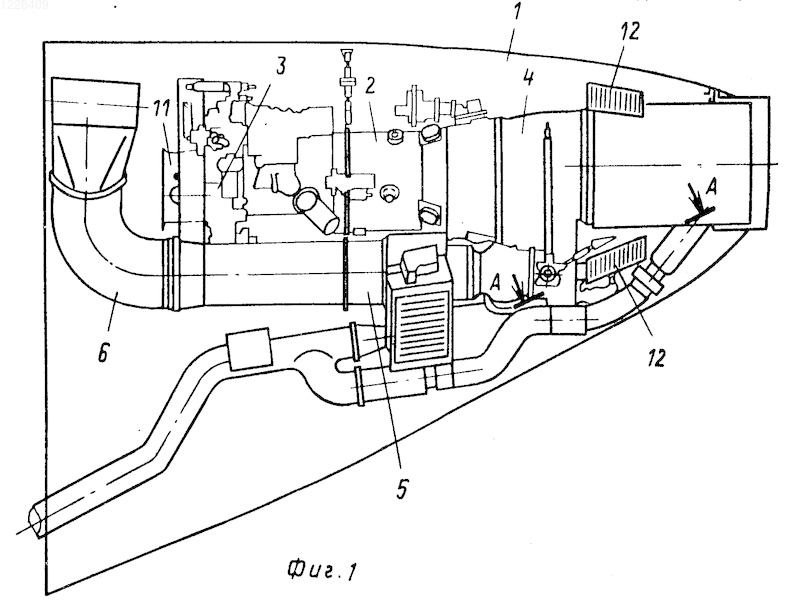

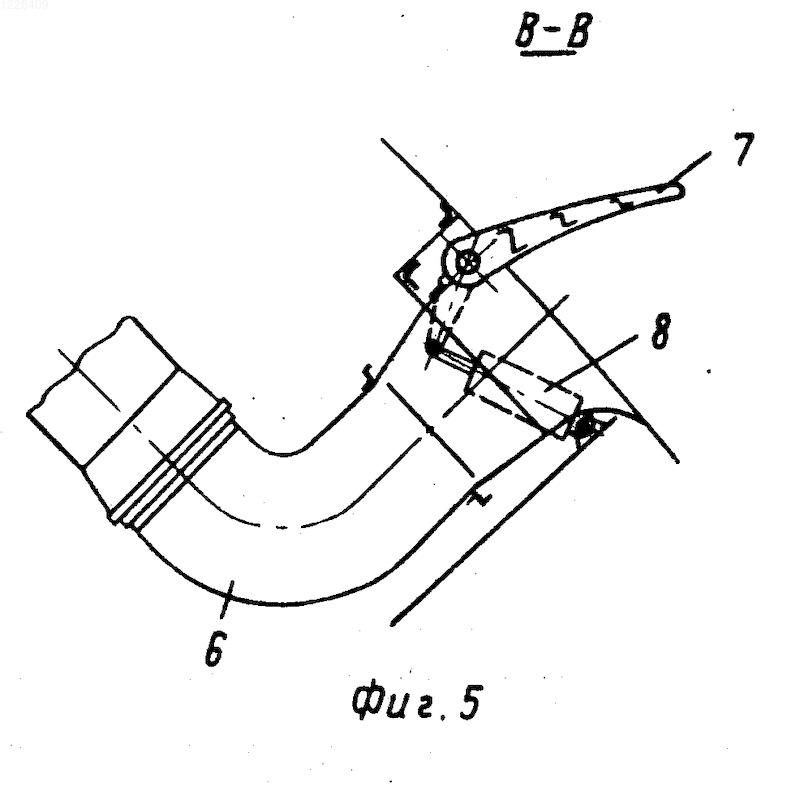

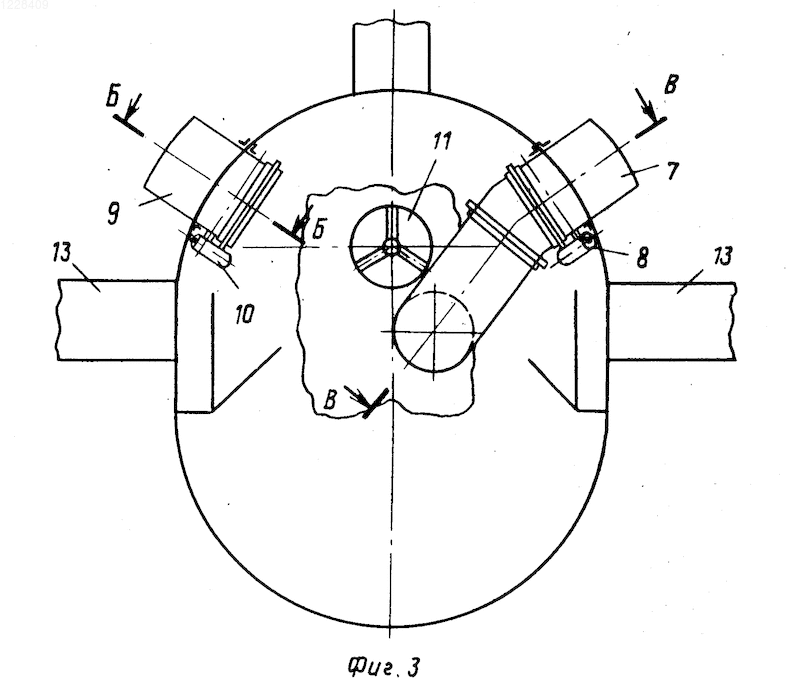

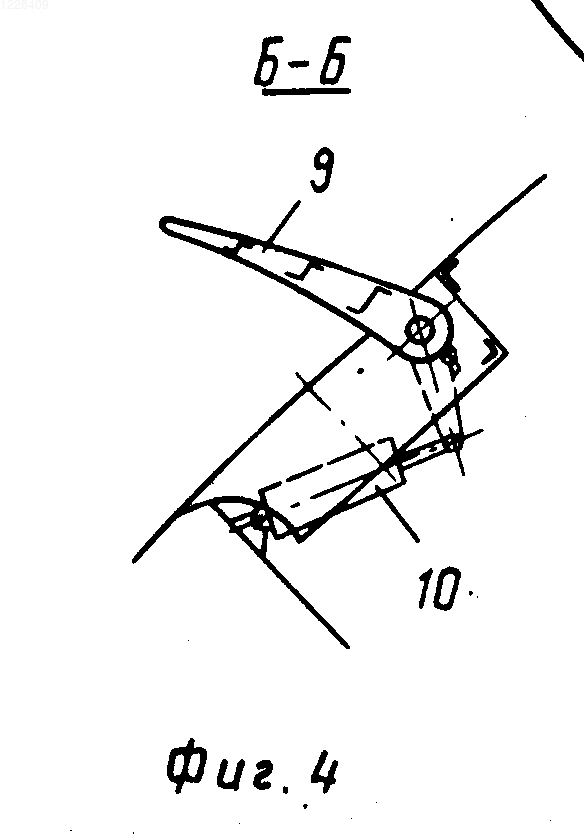

На фиг. 1 показана вспомогательная силовая установка, общий вид; на фиг. 2 разрез А-А на фиг. 1; на фиг. 3 размещение воздуховодов; на фиг. 4 разрез Б-Б на фиг. 3; на фиг. 5 разрез В-В на фиг. 3.
Вспомогательная силовая установка содержит закрепленный в двигательном отсеке 1 газотурбинный двигатель 2, состоящий из газогенератора 3, свободной турбины 4 и приводного компрессора 5, вход которого через воздуховод 6, снабженный напорной створкой 7 с приводом 8, подсоединен к атмосфере. В верхней части двигательного отсека 1 размещена дополнительная напорная створка 9 с приводом 10. Заборное устройство 11 газотурбинного двигателя 2 смонтировано в передней части двигательного отсека, а вентиляционные створки 12 выполнены по периметру его хвостовой части, охватывающей сопло газотурбинного двигателя. Створки 7 и 9 расположены над стабилизаторами 13.
Работает установка следующим образом.
При запуске двигателя 2 срабатывают приводные 8 и 10, воздействующие на напорные створки 7 и 9, открывая их. Забор воздуха в газотурбинный двигатель 2 и приводной компрессор 5 выполнен раздельным и осуществляется через две напорные створки 7 и 9, размещенные в верхней части отсека 1.
Дополнительная напорная створка 9 обеспечивает вход воздуха в двигательный отсек 1 и последующее его поступление через заборное устройство 11 в газогенератор 3. При этом в двигательном отсеке 1 благодаря его большему объему после давления выравнивается перед входом в газогенератор 3 и не имеет больших потерь давления. В двигательном отсеке 1 происходит сепарация посторонних предметов, льда и влаги. При этом основная масса посторонних предметов отражается стабилизаторами 13.
В связи с тем, что забор воздуха в газотурбинный двигатель осуществляется из двигательного отсека 1, в нем создается разрежение и воздух в двигательный отсек 1 поступает как через створку 9, так и через вентиляционные створки 12, выполненные по периметру хвостовой части двигательного отсека, т. е. создается несколько потоков воздуха, охлаждающих двигатель 2 и вентилирующих отсек 1.
Рисунки
Заявка
3731641/23, 21.04.1984
Доброскоков А. Л, Степанов Г. В
МПК / Метки
МПК: B64D 41/00
Метки: аппарата, вспомогательная, летательного, силовая
Опубликовано: 27.06.1995
