Жердев

Номер патента: 1392301

Опубликовано: 30.04.1988

Авторы: Булычев, Жердев, Михалков

МПК: F17D 1/18

Метки: давлением, нефти, перекачки, подогрева

...от температу" ры кипения С з определяется формулой Р = 0,035 сз, МПа, (1) Объем газовой фазы, выделяющийсяиз нефти Ю в зависимости от разностидавления насыщенных паров нефти Рз и давления сепарации Р,определяетсяформулой Ы = 2 5(Р 5 - Р) м /м Основные параметры подогревателя типа ПТ/ 100 следующие. Пропускная способность по нефти Ч= 321 м /сут. Расход газа в качестве топлива Ч=1824 м /сут. Давление прокачиваемой через печь нефти 5,0 ИПа. Перепад температуры нефти, выходящей е из печи и входящей й, 4(80-10)70 С. Превышение площади нагреваемого элемента 3 относительно площади нагреваемого элемента 2 составляет К = 2,4,Температуру в нагревательном элементе 3, достаточную для выделения необходимого объема газа Ч , определяют по формулеЧ,...

Номер патента: 1388872

Опубликовано: 15.04.1988

Авторы: Волощук, Дрозд, Жердев, Лацин, Полин

МПК: G06F 11/22

Метки: неустойчивых, сбоев, фиксации

...выходах счетчика 3 (этот код указывает на номерпроверяемой группы), Разрядностьсчетчика 3 равна разрядности счетчика 4, что обеспечивает возможностьпоявления на входах второго счетчика3 последовательно номеров всех групп.Коды с информационных выходовсчетчиков 3 и 4 поступают на входыблока 9 сравнения, который при поразрядном совпадении вырабатываетна выходе равенства единичное значение, Это единичное значение поступает на первый вход разрешения сравнения блока 10 сравнения, разрешаяработу этого блока, и на вход элемента И 16, разрешая прохождение синхросигналов с тактового входа 23 навход сдвига регистра 8 на первом цикле контроля.Первый цикл контроля идентифицируется при помощи элемента ИЛИ-НЕ 13,который выдает на вход...

Номер патента: 1381468

Опубликовано: 15.03.1988

Авторы: Гусева, Дрозд, Жердев, Лацин, Полин

МПК: G06F 1/04

Метки: задержки, информации, программируемой

...сигнал на половицу такта. Временные интервалы ъс также начинают отсчитываться сначала при переключении режима записи от одних блоков памяти к другим. Для соответствующего обнуления счетчика 20 в начале каждого цикла записи третий триггер 18 по входу установки переводится в единичное значение сигналом с выхода первого элемента и 1. С выхода третьего триггера 18 единичный си(нал поступает на второй вход четвертого элемента И 19, разрешая отдельным СИ переходить через первый вход элемента и 19 ца его выход и далее на вход сброса счетчика 20 для его обнуления.Код временного интервала Л с выхода счетчика 20 поступает на информационные входы третьего 14 и четвертого 15 блоков памяти для записи одновременно с приемом входной информации в...

Номер патента: 1377858

Опубликовано: 28.02.1988

Авторы: Гусева, Дрозд, Жердев, Кузьмин, Полин

МПК: G06F 11/00

Метки: неисправностей, регистрации

...осуществлял ется с приходом первого из 2 сигна О лов переполнения счетчика 13. В по-, следующих тактах переполнения запись информации в узел 22 памяти осуществляется без изменения адреса, т.е. по тому же адресу, что и для первого 25ьиз 2 переполнений. Таким образом, по второму информационному входу в узел 22 памяти записывается длина интервалов ЗГ, измеренных в тактах приПю 1: - 2 , и измеренных в единицах, рав- ЗОь иных 2 тактов, при г. 2 , Для различения единиц измерения интервалов Ь используется одноразрядный дополнительный узел 21 памяти, в который записывается единичный уровень при регистрации изменений состояний и нулевой уровень, если запись обусловлена переполнением счетчика 13.Начинается регистрация временных диаграмм т,е....

Номер патента: 1370604

Опубликовано: 30.01.1988

Авторы: Голенко, Жердев, Журавель, Фролов, Хянникяйнен

МПК: G01R 25/08

Метки: фазометр, цифровой

...5 разрешает прохождение импульса частотой Г., =180 Р с выхода генератора 13 импульсов через элемент И 11 на вход вычитлющего счетчика 10. При поступлении каждых И импульсов частотой Г на выходе заема этого счетчика появляется логический уровень, вызывающий увеличение на единицу состояния счетчика 12 и через элемент ИЛИ 7 установку вычитаюшего счетчика 10 опять в состояние 11. Этот процесс длится до тех пор, пока короткий импульс, формируемый одцонибратором 8по любому из фронтов прямоугольногоимпульса с формирователя 2, вход которого является измерительным входомустройства, не сбросит триггер 5 ичерез элемент И 18 счетчик 9, деличля Г = 180 р для Г;, = цГ Цифровой фазометр, содержаший два формирователя входы которых соединены с...

Номер патента: 1363494

Опубликовано: 30.12.1987

Авторы: Демин, Жердев, Серегин, Степкин

МПК: H04B 3/46

Метки: аналоговых, последовательности, сигналов, чередования

...выходе элемента И-НЕ 5-2, который вызывает появление уровня 1 на выходе первого элемента И-НЕ 7, разрешающий прохождение импульсов тактовой частоты с выхода генератора 8 импульсов на выход второго элемента И-НЕ 7. При этом светодиод 10 блока 9 индикации начинает периодически загораться с частотой, равНой частоте импульсов генератора 8, сигнализируя тем самым о выпадении из заданной последовательности пре" дыдущего сигнала. Однако включенияП-триггера 4 блока 1-3 обработки аналогового сигнала при этом не происходит за счет наличия потенциала "О" на входе блока 1-3 обработки5 аналогового сигнала с прямого выхода П -триггера 4 блока 1-2, что блоки-, рует последующие входы устройстваПри подаче, например, низкого уровня сигнала на вход блока...

Номер патента: 1314343

Опубликовано: 30.05.1987

Авторы: Волощук, Дрозд, Жердев, Лебедь, Панченко

МПК: G06F 11/22

Метки: неустойчивых, сбоев, фиксации

...причем записывается элемент с номером, указываемым старшими разрядами счетчика 3 циклов контроля.Схема 7 сравнения выполняет функцию сравнения только при подаче на ее входы элементов информации с одинаковыми номерами (по сигналу разрешения сравнения), причем с выхода регистра 4 снимается элемент, записанный на первом цикле контроля. Схема 7 сравнения выполняет поразрядное сравнение значений элементов и при их полном совпадении вырабатывает нулевой код на первом выходе и нулевое значение сигнала на втором выходе. При несовпадении значений элементов информации на втором выходе схемы 7 сравнения вырабатывается единичное значение, которое через второй элемент И 10 устанавливает первый триггер 13 в единичное состояние, которое индицируется...

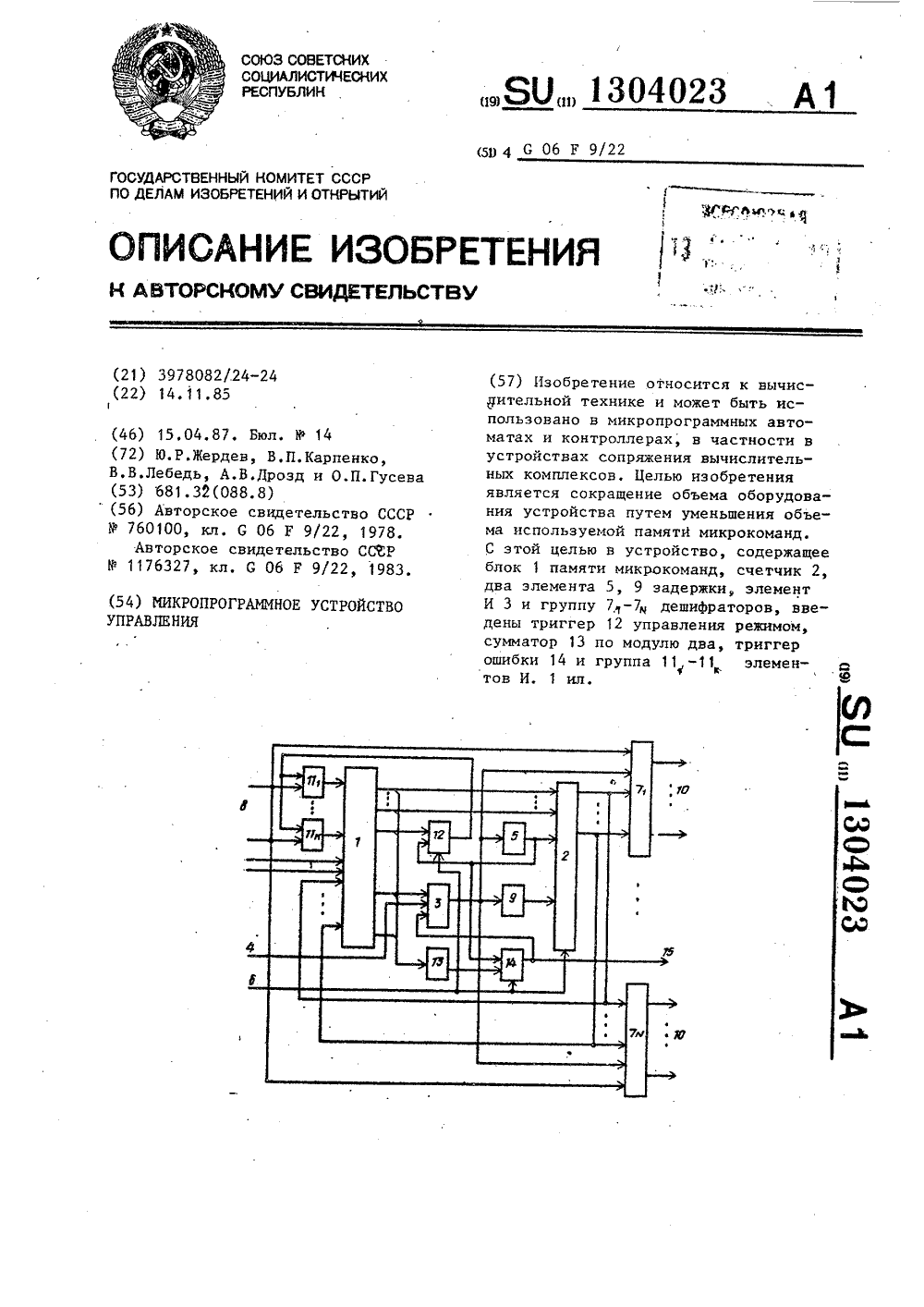

Номер патента: 1304023

Опубликовано: 15.04.1987

Авторы: Гусева, Дрозд, Жердев, Карпенко, Лебедь

МПК: G06F 9/22

Метки: микропрограммное

...По 20аинхроимпульсу, поступающему с элемента 5 триггер 12 переходит в нулевое состояние и в счетчик 2 записываетсяновое значение, соответствующее первой микрокоманде подпрограммы.25Нулевое значение сигнала с выходатриггера 12 поступает на первые входыгруппы 11 -11 к элементов И, с выходовкоторых нулевое значение адреса поступает на третий адресный вход блока 1, т.е. осуществляется переход ввыделенную (нулевую) область блока 1,где "зашиты" подпрограммы,При возврате из подпрограммы на ,янформационный вход триггера 12 поступает значение логической "1", которое "зашито" в последнем микротакте подпрограммы. По,синхроимпульсу, поступающему с элемента 5, триггер 12 переходит в единичное состояние и в счетчик 2 записывается значение,...

Номер патента: 1292927

Опубликовано: 28.02.1987

Авторы: Дигтенко, Жердев, Кокошко, Лашуня

МПК: B23B 27/16

Метки: инструмент, режущий, сборный

...относительно нажимного винта. Поверхности 8 прихватов для взаимодействия с коническим участком 9 нажимного винта имеют расширения 15. Оси отверстий 4 параллельны осям штифтов 5.При закреплении режущей пластины на державку 1 устанавливается режущая пластина 2, При вворачивании винта 6 его коническая часть 9 прижимает прихваты 3 к державке 1, причем прихваты 3, разворачиваясь относительно штифтов 5, зажимают режущую пластину 2 в ее верхней части, Под действием усилия, создаваемого винтом 6, прихваты 3, сжимая пружины 11 и 12, опускаются по штифтам 5, прижимая пластину 2 к державке 1. Кроме того, прихваты 3, опираясь на штифты 5 острыми кромками 14 отверстий 4, под действием усилия конус- ного участка 9 винта 6 стремятся...

Номер патента: 1283787

Опубликовано: 15.01.1987

Авторы: Денисов, Жердев, Тарасов, Шимкин

МПК: G06F 9/455, G06F 9/50

Метки: массового, моделирования, обслуживания, систем

...обслуживания заявок низкого приоритета. 5Заявка низкого приоритета с входа 2 через открытый элемент 7 запускает генератор 11 и опрокидывает триггер б,при этом закрывается элемент И 4, а на второй вход элемента И 9 с вы хода триггера 6 поступает разрешающий потенциал.Заявка высшего приоритета, поступившая с входа 1 до окончания работы генератора 11 через открытый элемент И 3, запускает генератор 10,устанавливает генератор 11 в исходное состояние (чем имитируется прерывание обслуживания заявки с низким при. оритетом) и опрокидывает триггер 5.При этом закрывается элемент И 3 и элемент 7 закрыт. В таком состоянии схема удерживается до окончания обслуживания заявки с высоким приоритетом. После появления импульсов на выходе генератора 10...

Номер патента: 1276691

Опубликовано: 15.12.1986

Авторы: Жердев, Охотников, Шуть

МПК: C25D 21/12

Метки: алюминия, окрашивания, переменным, сплавов, током, электролитического

...ванны при окрашивании алюминия данным устройством.Устройство (фиг,2) содержит силовой однофазный трансформатор 1, тиристоры 2 и 3, регулирующие прямое и обратное напряжения, включенные в первичную обмотку трансформатора, блоки 4 и 5 управления тиристорами, независимо регулирующие углы откры. вания тиристоров, программный блок 6 с переключателем 7 режимов работы.Вторичная обмотка трансформатора 1 подключена к электродам 8 и к детали 9 из анодированного алюминиевого сплава, находящихся в ванне 10 с электролитом. Программный блок 6 состоит из регуляторов прямого и обратного напряжений 11 и 12, подключенных к входу задатчика 13 интенсивности, определяющего время нарастания напряжения на электродах 8 и детали 9, и счетчика 14 времени,...

Номер патента: 1250727

Опубликовано: 15.08.1986

Автор: Жердев

МПК: F04D 29/16

Метки: грунтового, колеса, насоса, рабочего, узел, уплотнения

...из полимерного эластичного материала, после окончательной сборки насоса благодаря закреплс цию цх внутренних частей в ццлнцдрокоцических выточках 7 и 9 броне- дисков 2 и 3 и направляемые ими, деформируктся и прижимаются силами упругости материала своими периферийными частями к рабочему колесу 4 (фиг. 2). благодаря чему осу 1 цествляется постоянное, плотное, с минимальным зазором, прнлегание манжет 6 к дискам колеса 4.При вращении рабочего колеса 4 пульпа нагнетается в корпус 1 насоса (на чертеже показан ш полностью.Одцоврс меццо промывочная вода поступает из источника 5 прм 1 ывочной воды по трубам водоподволяшего коллектора (це показан) в гидравлические полости между 5 10 15 20 25 Зо 35 40 корпусом 1 (или бронедисками 2 и 3) и рабочим...

Номер патента: 1250725

Опубликовано: 15.08.1986

Авторы: Бобылев, Вейн, Жердев

МПК: F04D 29/10

Метки: вала, насоса, узел, уплотнения, центробежного

...каналы 6 сообгцены с рддизльцым отверстием 10 водордспрсдегитсгнного к 01 ьцд 2. Осевая протяжснцость выточки 7 мож(.т црсвыцать цротяженность выточки 8.Узл у 1 логцсцця в;л; ццтробсжцо О насоса работает слдукщим образом.ЗО1 рйм ьво 1 н д 51 во:13, цйстм из к) ц 13 я 1 рс, водорзснрдс,и гольцос ко.ьцо 2 в сг.ьциковук коробку 1, делится цз две части 60.1 ьцлк), к)торя цо:1;1:орл лсж,1 Л вз,Ом и во;1 орзсцрсдслцтсльцым кольцом 2 поступает н .зор мсждл броцедиском и ведуним дис 35 ком рзбоц(го колесд (нцоказдць 11 и л(сньцлк), котор 151 цо кдц 1,13 л 1 ) цостлнт и 00.10 ть, бр;зовдннл к л цлотнт:ьцым э;- ментол 3 и водордспрсделитльным кольцом 2, из которой онд пертект цо каналам 6 в следуюПую полость, образованную 40 слду юццм...

Номер патента: 1242644

Опубликовано: 07.07.1986

Автор: Жердев

МПК: F04D 7/04

Метки: грунтовой, насос

...сечение Б - Б на фиг. 3. Грунтовой насос содержит корпус 1 с бронедисками 2, имеющими кольцевые впадины 3, размещенное между бронедисками 2 с образованием задисковых пазух 4 рабочее колесо 5 с дисками 6, снабженными импеллерными лопатками 7 и кольцевыми выступами 8, размещенными во впадинах 3 бронедисков 2, и коллектор (не показан) для подачи промывочной жидкости в задисковые пазухи 4. Насос снабжен кольцевыми уплотнительными элементами 9 из эластичного антифрикционного материала и взаимодействующими с последними сегментными упорами 10 с прикрепленными к ним штоками 11, импеллерные лопатки 7 выполнены со сквозными радиальными каналами 12, и штоки 11 упоров 10 установлены в последних, а уплотнительные элементы 9 размещены в задисковых...

Номер патента: 1236488

Опубликовано: 07.06.1986

Авторы: Гусева, Дрозд, Жердев, Полин, Семенкова

МПК: G06F 11/34

Метки: блока, контролируемого, регистрации, состояний

...выходе элемента ИЛИ 11появляется единица, которая записывается в триггер 7. В режиме пересылки данных в ЗВМ синхронизация работы устройства осуществляется посредством синхронмпульсов ЗВМ, поступающих на синхронный вход 21 устройства, являющийся вторым входом коммутатора 13. В каждом такте синхронизации счетчик 16 формирует сигналы управления блоками 15 и 14 памяти, поступакицие на их вход. По сигналам управления зарегистрированные данные считываются иэ блоков 15 и 14 памяти и поступают соответственно на первый и второй информационные выходы устройства.Завершается пересылка данных по переполнению счетчика 6 адреса.Блок 6 синхронизации представляет собой коммутатор, реализованный, например, на элементах И или ИЛИ (не показаны). При этом...

Номер патента: 1236185

Опубликовано: 07.06.1986

Автор: Жердев

МПК: F04D 29/04, F04D 29/22, F04D 7/04 ...

Метки: колесо, насоса, рабочее, центробежного

...4 и 5 выполнены сквозные каналы 7.Ведомый диск 4 снабжен импеллерными лопатками 8, оси каналов 7 смещены относительно профиля рабочих лопаток 1 к их тыльным поверхностям 3. Импеллерные лопатки8 и 6 со стороны ведомого 4 и ведущего 525дисков размещены соответственно перед ипосле каналов 7 по направлению вращения,показанного стрелкой, Импеллерные лопатки6 и 8 изогнуты в поперечном сечении внаправлении вращения (фиг. 4) и имеют рабочую 9 и тыльную 10 поверхности соответственно,Рабочее колесо центробежного насоса работает следующим образом.При вращении колеса импеллерные лопатки 6 и 8 приводят во вращение жидкость, находящуюся в полостях между дисками 4 и 5 и корпусом (не показан), при этом со стороны рабочей поверхности 9...

Номер патента: 1210688

Опубликовано: 15.02.1986

Авторы: Жердев, Казачков, Сухин, Усольцев, Яковлев

МПК: A01C 1/06

Метки: дражирования, семян

...ражи- полние сое- шарора вы1210688 Составитель 3. Сидорова Текред И. Верес Корректор И. Муска Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г, Ужгород, ул. Проектная, 4Редактор А, Ренин Заказ 559/1 Изобретение относится к сельскохозяйственному производству и может быть использовано в пищевой и фармацевтической отраслях промышленности. Цель изобретения - повышение производительности и качества дражирования семян,На чертеже изображено предлагаемое устройство, общий вид.Устройство содержит раму 1, соединенную с ней банку 2 для семян, имеющую выпуклое днище 3, которое по центру установлено на опору 4, выполненную в виде шарового...

Номер патента: 1188202

Опубликовано: 30.10.1985

Авторы: Жердев, Либцис, Нестеренко, Разуненко, Уманский, Ханин, Ясногородская

МПК: C10M 173/02

Метки: жидкость, металлов, механической, смазочно-охлаждающая

...инструмента).Смазочное действие композиции выражали через показатель М - крукртящий момент (КГМ).Оценивали также стойкость сверла (Т, мин) при скорости вращения 500 об/мин и подаче О, 14 мм/об,износ по.задней грани резцов (Ьмм), шероховатость обработаннойповерхности (К,мкм) и снижениеэнергозатрат (ЬИ,квт).5 Для испытания быпи приготовленысоставы СОЖ 1-15 (табл. 1). Результаты испытаний составов СОЖ 1-15в сравнении с известным составом 16приведены в табл 2Из приведенных данных следует,что уменьшение содержания АЭА ниже 0,2% приводит к увеличению крутящего момента, т.е. к ухудшениюсмазывающего эффекта композиции,Увеличение его содержания вьппе0,4% не приводит к существенномуулушению смазывающих свойств СОЖи с экономической точки зрения...

Номер патента: 1171083

Опубликовано: 07.08.1985

Авторы: Жердев, Ревякин

МПК: B01J 2/12

Метки: гранулятор

...0,6-0,8 диаметра барабана.1171083 Фиг.2 Составитель Г, Ревякиедактор М. Бланар Техред С.Мигунова ектор Л, Бес П 4769/5 Тираж 541 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4ое аказ илиал ППП "Патент", г, Ужгород, ул. Проектная,Изобретение относится к гранулированию и окомкованию сыпучих тонко- дисперсных материалов и может быть использовано в металлургической, химической, пищевой промышленности 5 и дре Цель изобретения - повышение выхода товарных гранул, повышение .производительности и прочности гра нул. На фиг. 1 изображен гранулятор, продольный разрез; на фиг, 2 - то же, поперечный вид со стороны выгрузки. 1Гранулятор содержит гибкую оболочку 1, приводной барабан...

Номер патента: 1162861

Опубликовано: 23.06.1985

Авторы: C10N 20:04, C10N 30:06, C10N 40:20, Жердев, Либцис, Уманский, Ханин, Ясногородская

МПК: C10M 141/06

Метки: жидкость, металлов, механической, смазочно-охлаждающая

...щелочности. СОЖ,что вызывает раздражение кожи, Дляобеспечения максимальной укрывистости обрабатываемого рельефного изделия необходимо введение таких веществ, которые могли бы адсорбироваться при менее положительных значениях потенциалов, Было обнаружено, что при введении полиокснэтилированного пентаэритрита происходит.адсорбция при менее положительных значениях потенциалов. Полиоксиэтилированный пентаэритрит получают,пропуская окись этилена через пентаэритрит при 100-10 С, давлении 68 атм в присутствии Е КОН от массыпентаэритрита в течение 6 ч.По своему строению это веществоблизко к полиэтиленокснду, поэтомутакже, как и полиэтиленоксид, способна выполнять функции смазывающеговещества. Таким образом, с помощьюдвух компонентов...

Номер патента: 1149862

Опубликовано: 07.04.1985

Авторы: B29K 19:00, B29L 29:00, Жердев

МПК: B29C 33/48, B29C 35/04

Метки: бесконечных, вулканизации, жердева, резиновых, форма

...к плоскости разъема сегментов, удаленные от центра Формы стороны выполнены наклонньии к плоскос - ти разъема, а угол М между наклонной стороной и плоскостью перемещения малого сегмента выбран в пределах 45ссагсц С, где С - отношение величин проекций малого и большого сегментов на плоскости, перпендикулярные направлению перемещения сегментов.На Фиг. 1 изображена предлагаемая форма, в рабочем положении; на фиг. 2 - то же, в исходном положении, на фиг. 3 - сечение Л-А на фиг, 2. Форма для вулканиэации бесконечных резиновых иэдепий содержит две пары диаметрально противоположно расположенных малых 1 и 2 н больших 3 и 4 сегментов с наклонньии плоскостями разъема, расположенныоми под углом 45 к направлению перемещения...

Номер патента: 1123562

Опубликовано: 15.11.1984

Авторы: Жердев, Казачков, Усольцев, Яковлев

МПК: A01C 1/06

Метки: аппарат, дражирования, семян

...сил, под действием которых семена, прижимаясь к внутренней поверхности емкости, вращаются вместе с ней, что полностью прекращает процесс нанесения оболочки на семена.Цель изобретения - повышение качества дражирования разных по размерам и форме семян.Поставленная цель достигается тем, что в аппарате, содержащем смонтированную на валу механизма привода рабочую емкость, имеющую в верхней части окно для загрузки семян и веществ, образующих оболочку, днище емкости установлено свободно относительно ее корпуса и выполнено с лопастями, конусом в центре и тороидальными краями, а корпус образован обрашенным большим основанием вверх усеченным конусом и сопряженным с ним в верхней части полутороидом, причем внутри корпуса установлена направляющая...

Номер патента: 1085955

Опубликовано: 15.04.1984

Авторы: Агафонова, Горяйнов, Жердев, Козловский, Петров, Сергеев, Счастный

МПК: C04B 15/02

Метки: бетонная, смесь

...0,05"О, 10; едкий натр 0,5-1,5.карбоксиметилцеллюлозу 0,05-0,15 20и воду 37,4-40,2 21 .Недостатками данной смеси являются низкая прочность и отсутствие химической стойкости.Цель изобретения - повышение прочности.Поставленная цель достигается тем,что бетонная смесь, включае 0 щаяпартландцемент, заполнитель, газообразователь и воду, содержит в качестве ЗОзаполнителя шлакостеклопоризитовыйщебень при следующем соотношении компонентов, мас.%Портландцемент 20-26Шлакостеклопоризитовыйщебень 60-ОГазообразователь 0,01-0.1Вода ОстальноеШлакостеклопоризитовый щебень имеет следующий химический состав, мас.% 10810 66-72; СаО 18-24; А 120 5-7,..МцО 3-4; Ыа 20 1-2; ГеО стальное:йпакостеклопоризит указанного хямического состава обладает...

Номер патента: 871563

Опубликовано: 15.12.1983

Авторы: Ананьев, Жердев, Левченко

МПК: F01M 1/18

Метки: сигнализатор

...Отимой температуры масла в системесмазки известный сигнализатор неможет дать сигнал неблагоприятныхусловий работы узла, в связи с которыми может наступить его внезапное 25неожиданное разрушение.Цель изобретения - повышение эфФективности контроля состояния узловдвигателя путем обеспечения сигналапревышения предельно допустимой тем=пературы масла.Цель достигается тем, что корпусснабжен плавкой электропроводнойвставкой, установленной в зазоре между, корпусом и магнитом и изолированной по меньшей мере от.одного из упомянутых элементовНа чертеже изображен продольныйразрез сигнализатора.Сигнализатор содержит корпус 1,в котором установлен магнит 2. Между корпусом 1 и магнитом 2 образованзазор 3, частично заполненный электроизоляционным...

Номер патента: 1021890

Опубликовано: 07.06.1983

Авторы: Андреенко, Архаров, Брандт, Жердев, Никитин

МПК: F25B 21/00

Метки: изменения, магнитной, рабочего, тела, температуры, холодильной

...линга, Намагничивание и размагничивание рабочего тела осуществляют с помощью переменного поля электромагнита, что ставит устройство в зависимость от источника энергии,требует затрат электроэнергии и дополнительной аппаратуры, 25Цель изобретения - повышение экономичности при использовании в качестве рабочего тела ферромагнитного монокристалла с магнитной анизо тропией.Поставленная цель достигается тем, что согласно способу изменения температуры рабочего тела магнитной холодильной машины путем его намагничивания и размагничивания, намагничивание и размагничивание осуществля+З 5 ют вращением рабочего тела в постоянном магнитном поле вокруг оси, перпендикулярной осям легкого и трудного намагничивания монокристалла.40 При совпадении...

Номер патента: 1021889

Опубликовано: 07.06.1983

Авторы: Андреенко, Архаров, Белов, Брандт, Жердев, Никитин

МПК: F25B 21/00

Метки: магнитной, рабочее, тело, холодильной

...к ве ществам, используемым в качестве рабо- чего тела магнитной холодильной ма шины.В настоящее время в качестве рабо-чеготела магнитной холодильной машины используются ферромагнитные рабочие тела, например, полукристаллический гадолиний и его интерметалли ческие соединения 113. 0Для изменения намагниченности такого рабочего тела используют перейен ное поле электромагнита, что требует затрат электроэнергии и усложняет кбнструкцию машины., 35 Цель изобретения - повышение эко.комичности работы магнитной холодильной машины и упрощение ее конст рукции.Эта цель достигается применением ферромагнитных монокристаллов с магнитной анизотропией в качестве рабочего тела магнитнсй холодильной машины.В качестве такого материала может быть...

Номер патента: 1018197

Опубликовано: 15.05.1983

Авторы: Жердев, Крылов, Мочалов, Плаксин

МПК: H03K 3/027, H03K 3/284

Метки: ждущий, мультивибратор

...диод запи рается, и скорость разряда падает.Цель изобретения - уменьшение. Поставленная цель достигается тем,Что у ждущего мультивибратора, содерОжащего два последовательно соединенных логических элемента типа и-не,выход второго через последовательносоединенные конденсатор и первый резистор соединен с первым входом первого элемента, второй вход которого 45соединен с клеммой запуска, а такжевторой резистор, соединяющий первыйвход первого элемента с общей шиной,и диод, анод диода соединен с первымвходом первого элемента, а катод - с 50выходом первого элемента.На чертеже приведена схема мультивибратора.Хультивибратор содержит логичесие элементы 2 И-НЕ 1, НЕ 2, выход 51 оследнего через резистор 3 и конденсатор 4 соединен с первым входом...

Номер патента: 1004481

Опубликовано: 15.03.1983

Авторы: Боярко, Волошин, Жердев, Капуста, Рудаков

МПК: C22B 1/18

Метки: аглошихты, воздуха, камера, подачи, сжатого, слой, спекаемый

...1 с герметическим перекрыти.ем, состоящим из замкнутого желоба 2, днище которого выполнено иэ 35эластичного материала, по наружномупериметру которого расположены замкнутые, параллельные между собой ряды вертикальных гибких лент 3 и щеток 4, выполненных из упругого материала, Вдоль бортов агломерационнойленты установлены пылесборники 5,заполненные водой. Металлический кар.кас 1 вместе с закрепленным на немперекрытием подвешен на винтах б 25к раме 7, что обеспечивает его перемещение в вертикальном направлении.Для создания повышенного давлениянад спекаемой аглошихтой камера снабжена системой трубопроводов, состоя- ЗОщей из коллектора 8, укрепленногона каркасе 1, и патрубков 9 и 10,соединенных эластичным компенсатором...

Номер патента: 993176

Опубликовано: 30.01.1983

Авторы: Жердев, Креденцер, Лучко

МПК: G01R 31/316

Метки: аналоговых, схем

...следующим образом,Для каждого конкретного типа схемы предварительно определяют экспериментальным или расчетным путем порогфункционирования, время задержкикаждого из каскадов, входящих в состав контролируемой схемы,На входы контролируемой схемы 4от программируемого источника 3подают напряжение питания, а от генератора 2 - рабочий сигнал в видерадиоимпульса длительностью 7 равной времени задержки контролируемой схемы 4, кбторсе слагается извремен задержкиТ; входящих в конт" 60ролируемую схему 4 последовательносоединенных каскадов.В процессе контроля напряжениепитания Ц, скачкообразно изменяютот уровня О, равного порогу функ ционирования схемы 4, до номинального уровняО (фиг. 2,а ) и посредством нормализованных единичных сигналов,...

Номер патента: 956984

Опубликовано: 07.09.1982

Авторы: Грубич, Жердев, Казанцев, Кубашевский, Пашкин

МПК: G01C 15/06

Метки: нивелирная, рейка

...шкалы4, несущие линейные размеры. На цилиндре 2 установлены подвижный нониус5 с Фотоприемником б и неподвижныйнониус 7 для для штока 3. На концах 1 Окорпуса 1 установлены иглы 8. Фотоприемник б соединен с индикатором9Иглы 8 установлены в реперные точки 10 иэделий 11. Лазерный теодолит 12 выставлен по плоскости симметрии 13.Устрйоство работает следующимобразом.Нивелирную рейку путем выдвиженияштока 3 устанавливают в рабочее20положение, т.е. иглами 8 в реперныеточки 10 иэделий 11. Лазерным теодолитом 12 световой луч сканируют поплоскости симметрии 13 на шкалуцилиндра 2 нивелирной рейки. Затемсмещают подвижный нониус 5 с Фотоприемником 6 вдоль шкалы 4 на световой луч так, чтобы индикатор 9показывал нулевой сигнал. Затем пошкале 4 цилиндра...
