Регулятор уровня

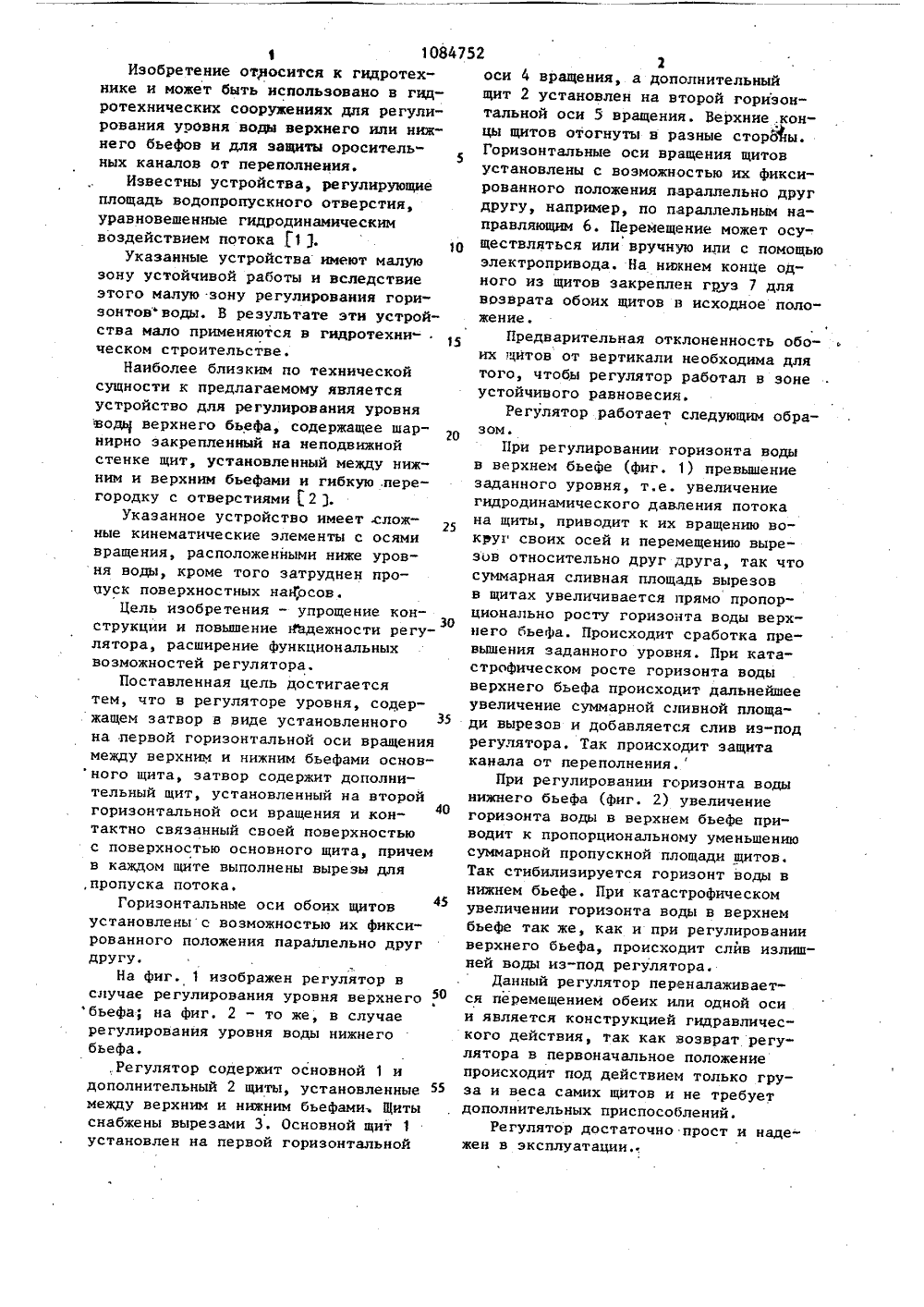

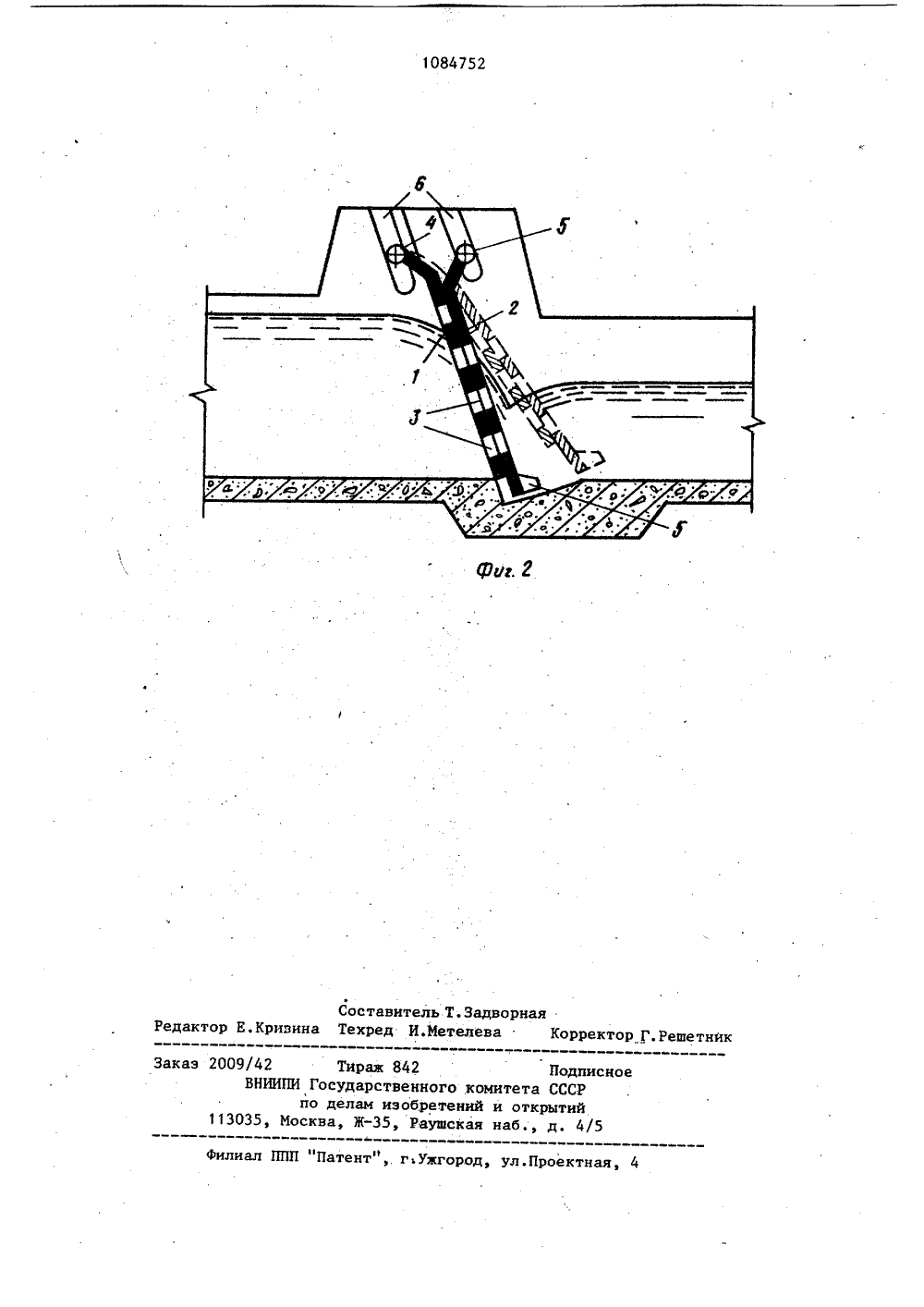

СОЮЗ СОВЕТСКИХШ,ИЮ 5 ЮФмаРЕСПУБЛИК 09) (И) ц 1) С 050 9/02 ОПИСАН К АВТОРСКОМ РЕТЕН ЕТЕЛЬСТВУ рвой горизонтал оси вращения рото ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) 1, Хамадов И.Б Мансуров А.Р., Журавлев С.Г. Краткие технические характеристики средств учета и распределения воды для автоматизированных оросительных систем. Ташкент. Изд,-во "Узбекистан", 1975, с. 1.04, поз. 14 - 16.2. Авторское свидетельство СССР808585, кл. Е 02 В 13/02, 1979(54)(57) 1. РЕГУЛЯТОР УРОВНЯ, сод жащий затвор в виде установленног между верхним и нижним бьефами основного щита, отличающийся тем, что, с целью упрощения и повышения надежности регулятора, затвор содержит дополнительный щит, установленный на второй горизонтальной оси вращения ц контактно связанный своей поверхностью с поверхностью основного щита, причем в каждом щите выполнены вырезы для пропуска потока.2. Регулятор по п. 1,;о т л и - ч а ю щ и й с я тем, что, с целью расширения его функциональных возможностей, горизонтальные оси обоих щитов установлены с возможностью их фиксированного положения параллельно друг другу.1 108475Изобретение относится к гидротехнике и может быть использовано в гидротехнических сооружениях для регулирования уровня воды верхнего или нижнего бьефов и для защиты ороситель"ных каналов от переполнения.5Известны устройства, регулирующиеплощадь водопропускного отверстия,уравновешенные гидродинамическимвоздействием потока 1 1.Указанные устройства имеют малуюзону устойчивой работы и вследствиеэтого малую зону регулирования гори"зонтов воды. В результате эти устройства мало применяются в гидротехническом строительстве.Наиболее близким по техническойсущности к предлагаемому являетсяустройство для регулирования уровняводы верхнего бьефа, содержащее шар 20нирно закрепленный на неподвижнойстенке щит, установленный между нижним и верхним бьефами и гибкую .перегородку с отверстиями 1 2 1Указанное устройство имеет слож 25ные кинематические элементы с осямивращения, расположенными ниже уровня воды, кроме того затруднен пропуск поверхностных найосов .Цель изобретения - упрощение конструкции и повьппение Надежности регу 30лятора, расширение функциональныхвозможностей регулятора.Поставленная цель достигаетсятем, что в регуляторе уровня, содержащем затвор в виде установленногона первой горизонтальной оси вращениямежду верхним и нижним бьефами основ"ного щита, затвор содержит дополнительный щит, установленный на второйгоризонтальной оси вращения и контактно связанный своей поверхностьюс поверхностью основного щита, причемв каждом щите выполнены вырезы для,пропуска потока,Горизонтальные оси обоих щитовустановлены с возможностью их фиксированного положения параллельно другдругу.На фиг. 1 изображен регулятор вслучае регулирования уровня верхнего 50бьефа; на фиг. 2 - то же, в случаерегулирования уровня воды нижнегобьефа.,.Регулятор содержит основной 1 идополнительный 2 щиты, установленные 55между верхним и нижним бьефами, Щитыснабжены вырезами 3. Основной щит 1установлен на первой горизонтальной 22оси 4 вращения, а дополнительный щит 2 установлен на второй горизонтальной оси 5 вращения. Верхние .концы щитов отогнуты в разные стороны. Горизонтальные оси вращения щитов установлены с воэможностью их фиксированного положения параллельно друг другу, например, по параллельным направляющим 6. Перемещение может осуществляться или вручную или с помощьюэлектропривода. На нижнем конце одного из щитов закреплен груз 7 для возврата обоих щитов в исходное положение.Предварительная отклоненность обоих щитов от вертикали необходима для того, чтобы регулятор работал в зоне устойчивого равновесия.Регулятор работает следующим образом.При регулировании горизонта воды в верхнем бьефе (фиг. 1) превышение заданного уровня, т.е. увеличение гидродинамического давления потока на щиты, приводит к их вращению вокруг своих осей и перемещению вырезов относительно друг друга, так что суммарная сливная площадь вырезов в щитах увеличивается прямо пропорционально росту горизонта воды верхнего бьерна. Происходит сработка превышения заданного уровня. При катастрофическом росте горизонта воды верхнего бьефа происходит дальнейшее увеличение суммарной сливной площади вырезов и добавляется слив из-под регулятора. Так происходит защита канала от переполнения.При регулировании горизонта воды нижнего бьефа (фиг. 2) увеличение горизонта воды в верхнем бьефе приводит к пропорциональному уменьшению суммарной пропускной площади щитов. Так стибилизируется горизонт воды в нижнем бьефе. При катастрофическом увеличении горизонта воды в верхнем бьефе так же, как и при регулировании верхнего бьефа, происходит слив излишней воды из-под регулятора.Данный регулятор переналаживается перемещением обеих или одной оси и является конструкцией гидравлического действия, так как,возврат регулятора в первоначальное положение происходит под действием только груза и веса самих щитов и не требует дополнительных приспособлений.Регулятор достаточно прост и надежен в эксплуатации,.1084752 аказ 2009/42 Тираж 842 Подп ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4ис ое иал ППП "Патент",. гужгород, ул.П ая, 4 Составитель Т. Задворнаяактор Е.Кривина Техред И,Иетелева Корректор Г.Решетни
