Номер патента: 1077812

Опубликовано: 07.03.1984

Автор: Вишняков

МПК: B29H 1/10

Метки: аппарат, выделения, непрерывного, полимерных, растворов

...направлении от глубины центрального отверстия 7 до глубиныу периферии.Конструкция кольцевой поперечнойвставки б .(фиг.2 и 3) образованаиз ребра 8, нижних и верхних листон 9 и 10.Ребра. 8 имеют нид равнобочныхтрапеций, прикрепленных к корпусу вдоль его образующих своими меньшими основаниями,Листы 9 и 10 прикреплены к боковым сторонам ребер 8 попеременнос нижних и верхних сторон последних, Наклон листов 9 и 10 к осиаппарата соответствует наклонубоковых сторон ребер 8,Образуемые ребрами 8 и листами 9и 10 гофры придают вставкам б повышенную жесткость, что дает возможность применять ее при большихдиаметрах без дополнительных опорных элементов.Граница центрального отверстия 7каждой вставки б разделяющего аппарат на секции, расположена по...

Номер патента: 1077730

Опубликовано: 07.03.1984

Авторы: Вишняков, Гринин, Жуков, Карасева

МПК: B23K 9/16

Метки: автоматической, сварки, соединений, тавровых

...путем уменьшения расхода защитного газа.Поставленная цель достигается тем, что по всей цилиндрической поверхности опорного ролика равномерно выполнены радиальные отверстия, а вал опорного ролика установлен неподвижно и снабжен пазом, расположенным вдоль его оси.На Фиг. 1 схематически показано предлагаемое устройство, ойаий вид на Фиг. 2 " вид А на Фиг. 1 (с условно снятым приводным и подвижным роликами) 1 на Фиг. 3 - опорный ролик; на Фиг. 4 - сечение В-В на Фиг. 3; на Фиг. 5 - неподвижный вал; на Фиг. 6 - сеченые В-В на фиг.5.Устройство содержит станину 1, на которой расположен механизм 2 перемещения деталей 3, снабженный приводным роликом 4. Йа корпусе механизма 2 перемещения деталей 3 посредством уголка 5 прикреплена головка...

Номер патента: 1076062

Опубликовано: 28.02.1984

Авторы: Вишняков, Левантовский, Морозов, Пичугин, Рыжкова

МПК: A23K 1/10

Метки: кожевенного, корма, отходов, производства

...с 51 жи Вотным.Пример 1. Стружку -- отходы хромовых кож - заливают Зо/,-ныг раствором пероксида натрия (МЯОН) в соотноИспии 1:10 и выдерживают 3 ч для набухания. затем тщательно промывают стружку Ог щс: - лочи проточной водой, хорошо отж и м ают и заливают водой на сутки. После этог(. Отжимают стружку от водь и заливякт 3 О ным раствором серной кис,"(Оть. Н,Ов том же соотношении до отбеливания. в рез сутки освобождак)т От кисОтг(г (кс. тракта. Раздубленную стружку затсм; дательно отжимают и заливают пя сутки во дой. Г 1 осле этого стружку Освобождако )г воды и снова отжимают. Экст)ак(ы . (.с,.с обработки стружки 1 целочьО и ки(.;,той содержат большое количество хро а Оги направляются на рекупераг;ик) хрома и могут использоваться для...

Номер патента: 1073352

Опубликовано: 15.02.1984

Авторы: Вишняков, Жданов, Павлов, Селянин, Уемлянин

МПК: E01C 5/14

Метки: автомобильных, дорог, дорожная, инвентарная, колейных, конструкция

...врезных шпал для Фиксации колесопроводов между собой в поперечном направлении. 45Цель изобретенияповыаение эксплуатационных качеств дороаной кон-.струкции и снижение трудоемкостисборки, и демонтажа.56Поставленная цель достигаетсятем, что в инвентарной дорожной кон.струкции колейных аВтомобильных до-рог, включающей деревянные щиты,уложенные на шпальное основание,последнее выполнено. составным из 55секций, каждая иэ которых состоитиз двух продольных элементов, жестко соединенных с эквнднстантйо расположенными под ними под одинаковымугломэлементами, причем расстояние 60междупродольными элементами равно.суммарной ширине двух щитов и межколейного пространства .При этом элементы каждой секции,расположенные под углом к продсяьиым 65...

Номер патента: 1068067

Опубликовано: 23.01.1984

Авторы: Вишняков, Гречко, Мурин, Пахаруков

МПК: A01F 7/00

Метки: молотильное

...выполнепы полыми, заполнены жидкостью и снабжены электричес кими разрядниками, причем устройство 1 О имеет связанные между собой высоковольтный и программный блоки 1 П .Недостаток указанного устройства Заключается в том, что передача высоковольтного сигнала через коллек тор и щетки требует закрытого исполнения, что усложняет его конструкцию. Кроме того, вследствие окисления и пригорания ламелей нарушается переходное сопротивление "щетка " ламель"20 что ослабляет высоковольтный сигнал и снижает надежность в работе молотильного устройства.Целью изобретения является повышение эксплуатационной надежности в работе,Цель достигается тем, что электрические разрядники соединены с высоковольтным блоком посредством трансформатора, вторичные...

Номер патента: 1067456

Опубликовано: 15.01.1984

Авторы: Богородский, Вишняков, Чернышев, Яневич

МПК: G01V 3/08

Метки: графитовых, измиран-севморгео, неполяризующихся, электродов, электроразведки

...дистиллированной водой, а затем электролитом, естественно содержащимся во вмещающей электрод при измерениях природной среде, Отбирают партию графитовых стержней с минимальной разностью собственных потенциа- лов, вводя графитовые стержни в подготовленный как указано деполяризатор. Отобрайные графитовые стержни вводят в заполненные деполяризатором корпуса, выполненные из диэлек;грика и имеющие электрометрические патрубки, проницаемые для ионов вмещающей электрод при измерениях среды. Полученные электроды тренируют попарно, погрузив в естественный электролит среды, знакопеременними П-образными импульсами, имитиРующими рабочий режим электродов.Тренированные электроды помещают в эбонитовые или полипропиленовые обтекатели, например...

Номер патента: 1066924

Опубликовано: 15.01.1984

Авторы: Вишняков, Марфушин

МПК: B65G 65/30

Метки: емкостей, загрузкой, материалом, сыпучим

...рядом недостатков: наличие логического блока, выполненного на последовательно соединенных элементах ИЛИ и возможность загрузки бункеров только до точки срабатывания датчиков рабочего и нижнего уровней вызывает при одновременной загрузке и разгрузке бункеров частое переключение (дерганье) загрузки на.предыдущие бункера, наличие общего для всех бункеров элемента И-НЕ не дает возможности сосредоточить элементы, относящиеся к одному бункеру, в одном унифицированном блоке, выход из строя элемента И-НЕ вызывает нарушение работы всего устройства, наличие последовательно соединенных элементов ИЛИ-НЕ не позволяет вывести устройство для управления загрузкой одного или нескольких бункеров в ремонт без установки дополнительных перемычек,...

Номер патента: 1064327

Опубликовано: 30.12.1983

Авторы: Вишняков, Леонова, Шумляев

МПК: H01F 27/30

Метки: аппарат, индукционный

...лентоюных сердечников, боковые накладки полками, служащими для установки аппарата и Фиксации катушки от перемещений. Накладки прижаты к магнито- проводу шпильками, которые проходят по впадине между сердечниками через центры изоляционных колодок, выполняющих роль клеммников ЗД .Йедостатк 9 м известной конструкции является то, что усилия стяжки аппарата и механические воздействия на него воспринимаются клеммниками,что повышает требования к применяемомудля них материалу и приводит к удорд. жанию аппарата. Конструкция стяжкиаппарата, в которой сердечники порознь скреплены стяжными лентамк,проходящими через окно катушки, яв"лается сложной и неэкономичной, таккак наличие двух стяжных лент требует увеличения трудоемкости очерацик стяжки,...

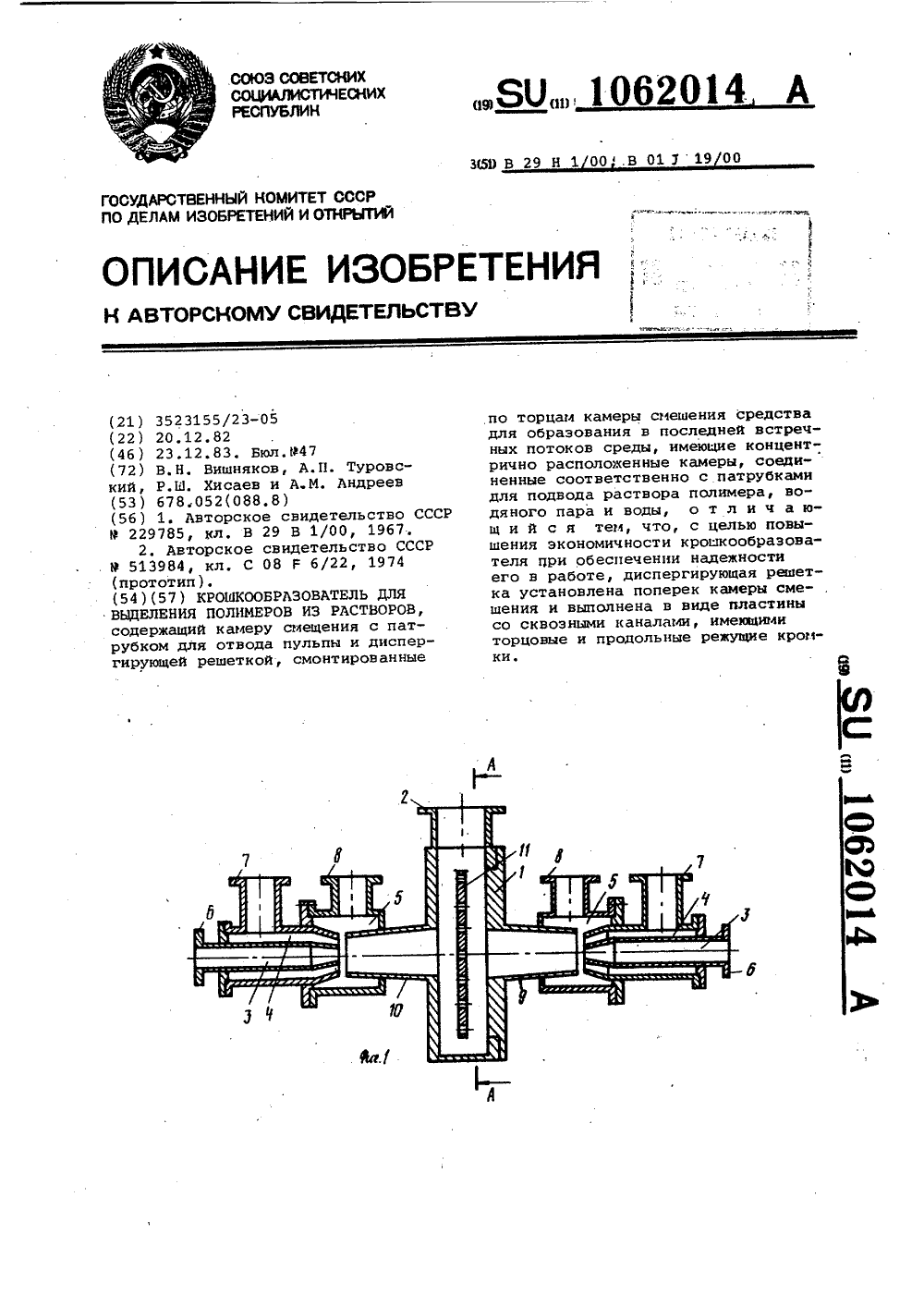

Номер патента: 1062014

Опубликовано: 23.12.1983

Авторы: Андреев, Вишняков, Туровский, Хисаев

МПК: B29H 1/00

Метки: выделения, крошкообразователь, полимеров, растворов

...для отвода пульпы и диспергирующей решеткой, смонтированные по торцам камеры смешения средства для образования в последней встречных потоков среды; именщие концентрично расположенные камеры, соединенные соответственно с патрубками для подвода раствора полимера, водяного пара и воды, диспергирующая решетка установлена поперек камеры смешения и выполнена в виде пластины со сквозныии каналами, имеющими торцовые и продольные режущие кромки.На фиг,1 изображен крошкообразователь, продольный разрез; на фиг.2- разрез Л-А на фиг.1; на фиг.З - узел 1 на фиг.2,: на фиг.4 - разрез Б-Б на фиг.З.Крошкообразователь для выделения полимеров из растворов содержит цилиндрическую камеру 1 смешения с патрубком 2 для отвода пульпы, С / двух торцов камеры...

Номер патента: 1060540

Опубликовано: 15.12.1983

Авторы: Бауман, Вишняков, Репкин, Швайцер

МПК: B65B 3/06

Метки: дозирования, легкоплавких

...ЗЕГ:ОЛПЕНЗ СЬСХ- ыой,11 фИГ. 1 Ипобрджс 0 СтрОй; тВО ДЛя,1 О)И "ОБЗНИ 51 .1 Г 0 гг БКИХ с ТгЭИЗ, ОБ,вертикальный рязрс г; д ф;ы, 2 рд:(3 е.А-А на фиг. 1; 1 я (г)ег 3 рззр(з Г.Е нефиг. 2.Устрой 3 во (д( жи;р, б :. , с яьЛЕН НУ 0 С ВОЗХ 0 НОСЬ 0 Б11 СН 153 Гг(.,: -ненную с барзб: 0,1 . Между бз;)абз Ом2 и трубойустаоп-ге а дидфрдгмз О сЫЕЕТРЯ 1 ПЫМ Г)ТБГР(. Г( г 51 П(РЕ( ЫяИ)ЛЕГКОПЛаВКОГО МтЕРг.а СУПСРКОНЦЕНтРЗта) из бараозыя 2 Б трубу 1. К торцовоистенке барабана 2 рикрсл пя радиальнокелоб 0003 азпа 51 лоссь 4, зх;)тыздО;135НЗфраГму 3 П Обрс.110 ця 51 Б ЗОН( ЫЕНргЛ:.- НО О О БРти) Ы,)Л("г. П БИ ( ЗгЗоггОй(ОРОНК.Р(С Ос) Йдно,:. .ЗЕ (В. (- гс Ыс полнП ЫЫ ОБ 1 Х (г(рдх5001 С(5 и (.3 Ож(ы 3 пы 1 1( 1,к)ял 31 , (КТ Р, Б 1 с 1 (.Л ЬИ гД....

Номер патента: 1060492

Опубликовано: 15.12.1983

Автор: Вишняков

МПК: B29H 1/00

Метки: выделения, полимеров, растворов

...(не показано), либо в легазатор 4 (фиг. Ц .Последний включает емкостную колону 17 и установленную в ней мешалку, 18. Дегазатор имеет переливные полки 19 (фиг. 1), что облегчает вывод растворителя из воды и крошки. Для подвода и отвода крошки с водой в дегаэатор имеются соответственно входной патрубок 20 и выходной патру. бок 21. В дегазаторах 4, в которых осуществляется противоток воды по отношению к водяному пару (фиг. 1, 2, 3, 5 и 6), патрубок 20 располо-, жен в верхней части дегазатора, патрубок 21 - в нижней части, а в дегазаторе (фиг. 4) с прямотоком воды и водяного пара - наоборот.В состав дегазатора может входить (фиг. 2) размещенный под его днищем аппарат-сборник 22,который предназначен для принятия крошки полимера с водой,...

Номер патента: 1060213

Опубликовано: 15.12.1983

Автор: Вишняков

МПК: B01F 7/28

Метки: аппарат, роторный

...50является то, что вследствии перемещения обрабатываемого родукта тольКО с ОднОЙ сторОнь ротооного дискаосевые усит(1 я, действуюшие на рабочую сторону диска, направлены водну стоэг( что требует применеНия УОР 1-1 Х ПОДИГ 1 НИКОЗ, ВОСПОИНИмаю(".(Нх повышенув нагрузку и в некоторых случаях выполнения роторныхДИСКОВ СНЕИ(з-ОЙ Т(О(,ИНЫ,.Цель изобретения - снигение осевых усиий,. действующих на роторныйдиск.Поста(еикая цеть Достигаетсятем что в роторном аппарате, содержа 1 е, Иил.Нтрический корпус с перед ней и задней торцовыми крышками,входной и выходной штуцеры, статорные диски, имеющие отверстие и снабженные венцами зубьев, закрепленныйна валу роторный диск с веНцамизубьев, расположенными на его торцовой стороне в пазах,...

Номер патента: 1058790

Опубликовано: 07.12.1983

Автор: Вишняков

МПК: B29H 1/00

Метки: выделения, диспергатор, полимеров, растворов

...с камерой 1 через выполненные в его боковой стенке отверстия 4 и имеющий заглушенный с помощью поршня 5 нижний торец. Диспергатор имеет установленную в диспергационной камере 1 в зоне выходныхотверстий 4 для полимера винтовую направляющую б, причем отверстия 4 в стенке корпуса 3 расположены по винтовой линии в промежутках между витками винтовой направляющей б. Диспергационная камера 1 , корпус 3 и направляющая б размещены во внутренней полости оболочки 7. Диспергатор имеет также патрубок 8 для подачи раствора полимера во внутренний центральный канал 9 корпуса 3 и патрубок 10 для отводадиспергиронанной смеси иэ диспергационной камеры 1.Внутренняя поверхность оболочки 7 и наружная поверхность корпуса 3 могут быть выполнены...

Номер патента: 1056952

Опубликовано: 30.11.1983

Авторы: Вахрушев, Вишняков, Гречко, Мурин, Пахаруков

МПК: A01F 7/00

Метки: молотильное

...1 ОИзобретение относится к сельско-хозяйственному машиностроению с испольэованием на зерноуборочных комбайнах.1 о основному авт. св. Р 986341известно молотильное устройство,включающее барабан, на котором установлены секционные камеры с электрическими разрядниками, а под ним раз"мещена дека11,Известное устройство не обеспечивает хорошую сепарацию зерна и допускает значительное травмирование зерна в связи с неравномерным воздействием секционных камер на обмолачиваемую массу.Цель изобретения - снижение травмирования зерна и повышение егосепарации,Эта цель достигается тем, что вмолотильном устройстве боковые и тор 56952цовые стенки камер выполнены годгрированными.На Аиг. 1 изображено молотильноеустройство, продольный разрез; на Фиг. 2 - то...

Номер патента: 1056100

Опубликовано: 23.11.1983

Авторы: Вишняков, Гродзенский, Иноземцев, Лев, Потапов

МПК: G01V 1/00

Метки: вибросейсмической, разведки

...диапазон ЛЧМ сигна 40 ла; К - 1 - 4 - количество монохромат 1- ческих сигналов с различными постоянными частотами, составляющими вместе с ЛЧМ сигналом комбинированную серию.данное условие подбора частоты моно 45 хроматических сигналов обеспечивает безразрывное симметричное расширение вдвое и более раз зависимости от К результирующего амплитудного спектра по отношению к исходному спектру ЛЧМ сигна ла.Отклонение при выборе частот моно- . хроматических сигналов от формулы (1) приводит к разрыву амплитудного спектра или к существенному изменению его фор 55 мы, что в свою очередь отрицательно сказывается на уменьшении корреляционных шумов и разрешающей способности:. 00 4При осуществлении предлагаемого спо,соба с учетом эффекта поглощения и...

Номер патента: 1054092

Опубликовано: 15.11.1983

Авторы: Васин, Вишняков, Урлашев

МПК: B29H 1/00

Метки: аппарат, выделения, полимеров, растворов

...для вьщеления полимеров иэ растворов содержит вертикальный цилинц рический корпус 1, патрубки.2 и 3 цля вывода паров и продукта (жицкой фазы), соответственйо, вал 4 с перемешивакюцим приспособлением 5 и установленную в верхней части . .корпуса в его гааопаровом объем 9 ка 4 еру 6 разделения с тангенцив льно рвсположенным.патрубком 7 цля перь- жидкостной смеси с крошкой полимера, патрубок 8 цля подвода воцяного пара в барботер 9. Камера 6 имеет верхнюю и нижнюю торцовые стенки 10 и 11 и боко вую стенку 12, образукюцие полость 13. Между стенкой 12 и внутренней цилинцри ческой поверхностью корпуса 1 имеется кольцевой зазор 14. Камера 6 рвзцеляет газопаровую часть корпуса на секции 18 н 16. В центральной части камеры 6 имеЦелью...

Номер патента: 1053955

Опубликовано: 15.11.1983

Автор: Вишняков

МПК: B22D 7/06

Метки: глуходонных, изложниц, поддон, цапфами, эксцентричными

...с двух прозивоположйых сторон плиты, с выемками в их верхней части под эксцентричные цапфы изложницы и 65 в одной иэ этих стенок со сквоэнымиотверстиями, и уэламй фиксации изложницы, размещенными в них.При этом каждый иэ узлов Фиксациивыполнен в виде .у -образного рычага,установленного на неподвижной оси в.сквозном отверстии вертикальной стен.ки. поддона с возможностью поворота.На Фиг. 1 показан поддонобщийвид;.на фиг, 2 - узел фиксации изложницы в вертикальном положении;на фиг. 3 - поддон в комплекте сиэложницей.Поддон имеет горизонтальную плиту1 с вертикальными стенками 2 и 3,в верхней части которых выполненывыемки 4 для цапф 5 изложницы б со .слитком 7. На стенке 2 в сквозномотверстии 8 смонтирован узел 9 дляфиксации...

Номер патента: 1053309

Опубликовано: 07.11.1983

Авторы: Вишняков, Каган, Ковров

МПК: H04L 1/00

Метки: вероятности, дискретных, каналах, оценки, ошибки, связи

...связи.Устройство содержит регенератор 1, дешифратор 2, сумматор 3, узел 4 для измерения величины краевых искажений, решающий узел 5, генератор б шума, управляемый усилитель 7 и узел 8 для вычисления оценки вероятности ошибки, включающий блок 9 преобразования сигнала, нормирующий усилитель 10, логарифмический усилитель 11, инвертирующий усилитель 12, первый нелинейный элемент 13, измеритель 14 мощности, второй нелинейный элемент 15 и дополнительный управляемый усилитель 16.Устройство работает следующим об-. разом.Информационная последовательность импульсов поступает на вход регенератора 1 и один иэ входов сумматора 3. Регенерированяая последователь-. ность подается на дешифратор 2. На другой вход сумматора 3 поступает шум от генератора...

Номер патента: 1052685

Опубликовано: 07.11.1983

Автор: Вишняков

МПК: F01N 1/00

Метки: внутреннего, выпуска, глушитель, двигателя, сгорания, шума

...содержит цилиндрическийкорпусс впускной 2 и вихревой 3 камерами, отделенными одна от другойпри помо)ци перфорированной перегородки4. Впускной патрубок 5 подключен централь- д,цо к впускной камере 2. Вихревая камера3 с:,абжецз центральным выпускным отверсгием 6. Герепускная труба 7 подключена( .).цой Г)т)р)цы к впускному патрубку 5и ниде отверстия, а с другой - тангечциально к вихревой камере 3. Перфорация в перегородке 4 размешена по ее периферии, а вьпускное отверстие 6 вихревой камеры 3 оасположено по ее оси.Участок впускной камеры 2 в зоне перфорированной перегородки 4 может быть ьь)полнен в вид переходного конуса 8. Внутри переходного конуса может быть соосно установлена дополнительная конусная вставка 9, причем канал между...

Номер патента: 1052410

Опубликовано: 07.11.1983

Автор: Вишняков

МПК: B29H 1/00

Метки: аппарат, выделения, полимеров, растворов

...6 сепарационный канал 8.Внутренняя поверхность корпуса и наружная поверхность обечайки 6 с направляющей 7 образуют периферийно-кольцевой канал 9 для возврата осветленной (сепарированной) воды на циркуляцию, В нижней торцовой входной части конусная направляющая 7 (у нижнего днища 2) может иметь (фиг. 4) наливную кольцевую ванну 10, образованную конусной направляющей 7, основанием 11 и входным циркуляционным конусным насадком 12. Усеченная конусная направляющая 7 (фиг, 1 и 4) установлена непосредственно над нижним днищем 2, причем расстояние Н между нижним торцом направляющей 7 и днищем 2 выбрано в пределах 0,25 - 1 внутреннего диаметра меньшего основания направляющей 7. Расстояние Н, равное 0,25 диаметра меньшего основания...

Номер патента: 1047494

Опубликовано: 15.10.1983

Авторы: Бутков, Ветошкин, Вишняков, Измайлов, Кутепов

МПК: B01D 19/02

Метки: пеногаситель

...которых обращены к пакету трубок, и источником питания, при этомпакет трубок соединен с отрицательным полюсом последнего, а пакет стержней - с положительным. 65 Кроме этого, стержни могут бытьвыполнены с ребристой поверхностьюили зигзагообразными,На фиг. 1 изображен пеногасительс пакетами труб и стержней, общийвид; на фиг. 2 - 4 - три вариантавыполнения стержней,Пеногаситель содержит цилиндрический корпус 1 с патрубками 2-4для подвода пены и отвода газа ижидкости соответственно, крышку 5,пакет металлических трубок б, расположенных в корпусе 1 и пакет металлических стержней 7, обращенныхзаостреннымиконцами к пакету трубок и закрепленных на крышке 5.Пакет трубок б соединен с отрицательным полюсом источника питания(не показан), а пакет...

Номер патента: 1043757

Опубликовано: 23.09.1983

Авторы: Вишняков, Третинников, Шумляев

МПК: H01F 27/30

Метки: аппарат, индукционный

...основание выполнено с выступами, в которые входит закладная пластина а стяжная лента заведена с натягом между выступами, закладноч пластиной и магнтопроводом 2 3.Недостатком указанного аппаратаявляется большой расход конструк" ционных материалов и низкая производительность сбо ки. ЗОЦель изобретения - уменьшение расхода конструкционных материалов и повышение производительности сборки.Поставленная цель достигается тем,что в индукционном аппарате, содержащем разрезной ленточный магнитопровод, обмотки, стяжную ленту,выполненное с выступами и язычками,образующими окна, окна основаниярасположены на выступах, отогнутых 40вниз, стяжная лента заведена с натягом между выступами через окна иязычками основания.Причем выступ составляет с...

Номер патента: 1043731

Опубликовано: 23.09.1983

Авторы: Вишняков, Кирсанов, Кузнецов, Шевелев

МПК: G09G 1/16

Метки: информации, отображения, приемника, телевизионного, экране

...адреса по кадру, первый вход которого подключен к выходу счетчика строк текста., второй вход - к второму выходу счетчика записи по кадруи сумматор по кадру, второй вход которого подключен к второму выходу регистра констант по кадру, а выход - к блоку памяти, третий вход коммутаторов адреса по строке и по кадру соединен с вторым выходом блока вво" да.данных, а второй выход счетчика телевизионных строк соединен с вторым входом генератора символов.На чертеже изображена структурная схема предлагаемого устройства.Устройствосодержит последовательно включенные блок 1 синхронизации, счетчик 2 элементов разложения. знакоместа, счетчик 3 знакомест в строке, коммутатор 4 адреса по строке, сумматор 5 по строке, блок 6 памяти, генератор 7...

Номер патента: 1043668

Опубликовано: 23.09.1983

Авторы: Аваков, Вишняков

МПК: G06F 11/14

Метки: импульсов, счетчиков

...первый элемент НЕ, первыйэлемент ИЛИ, дешифратор и по числувыходов дешифратора ф блоки контроля, каждый из которых содержит второй и третий элементы И, второй элемент ИЛИ, второй элемент НЕ, причем входы дешифратора соединены с соответствующими клеммами для подключения прямых и инверсных выходовконтролируемого счетчика, а каждыйвыход - со входом соответствующеговторого элемента НЕ и с первым входом соответствующего второго элемента ИЛИ, соединенного вторым входом с выходом соответствующего второго элемента И, выходом - с первым входом второго элемента И и спервым входом соответствующего третьего элемента И, соединенного входом с выходом второго элемента НЕ,а выходом - с соответствующим входом первого элемента ИЛИ,...

Номер патента: 1041064

Опубликовано: 15.09.1983

Авторы: Варламов, Вишняков, Даштоян, Деулин, Карпеченков, Майковский, Синельников, Титов

МПК: A01D 46/26

Метки: встряхиватель

...стоячих волн. Кроме того, установлено, что при постоянном значении амплитудно-частотных характеристик вибратора длина волны уменьшается по мере уменьшения жесткости ствола и ветвей, а амплитуда колебаний при этом увеличивается, а это приводит к амплитуувеличивается, а это приводит к обламыванию верхних частей ствола и ветвей. Применение данной машины на уборке плодов облепихи приводит к обламыванию значительной части плодоносящих побегов растения, вследствие чего теряется урожай будущего года.Исследованиями установлено, что качественный съем плодов, облепихи осуществляется при импульсном вибрационном воздействии на штамб или скелетные ветви.Цель изобретения - увеличение полноты съема плодов путем создания колебаний разной...

Номер патента: 1039736

Опубликовано: 07.09.1983

Авторы: Архипов, Бухтияров, Вишняков, Гуйда, Коршунов, Мартьянов, Патрушев, Прудовский

МПК: B30B 11/24

Метки: обезвоживания, пластичных, червячная

...поверхностях с направляющими в виде спиралей Архимеда, при этом упомянутые спирали выполнены с общим полюсом, совмещенным с осью вращения диска, а отверстия фильерсовмещены с упомянутыми пазами диска.При этом, на червячном валу со стороны диска и на поверхности диска со стороны червячного вала выполнены радиальные лопасти. 2На фиг.1 изображена червячнаямашина для переработки пластичныхматериалов; на Фиг.2 - разрез А-А.на фиг.1.Червячная машина для переработкипластичных материалов имеет корпус 1с загрузочной воронкой (не показана),червячный вал 2 с цилиндрическими спи.ралями 3, диск 4 с пазами 5 и филье"ры б с отверстиями 7. Фильера б идиск 4 соосны между собой и установлены по отношению друг к другу беэили с минимальным...

Номер патента: 1038566

Опубликовано: 30.08.1983

Авторы: Антонов, Вишняков, Гапоян, Дьячков

МПК: F04B 41/02

Метки: автомобиля, пневматическая

...11 установлены на кожухе 16 со стоустановленные в его линии нагнетания управ - роны этой же полости 14, и трубопроводы ляемый клапан с регулятором давления и 6 и 8 сообщены с патрубком 18, а другая выходным каналом, связанный с последним торцовая полость 15 - с выходным каналом осушитель и подсоединенные к нему при 4 управляемого клапана 2,помощи трубопровода с обратным клапаном и при помощи трубопровода с запорным Пневматическая система автомобиля раорганом, а также обратный клапан и дрос- ботает следующим образом.сель соответственно ресивер и баллон для В режиме осушки сжатый воздух из комрегенерации 12. прессора 1 поступает через регулятор 3 давНедостаток Указанной пневматической 25 ления в торцовую полость 15. Из торцовой системы...

Номер патента: 1036825

Опубликовано: 23.08.1983

Авторы: Вишняков, Павлов

МПК: E01C 5/14

Метки: автомобильных, дорог, колейных, покрытие

...снижение трудоемкости сборки и монтажа покрытия,Поставленная цель достигается тем,что в покрытии колейных автомобильных дорог, включающем деревянные,составленные из брусьев, щиты, каждая 50пара которых, связана между собой соединительным элементом с крепежнымиприспособлениями, каждый щит выполнен с горизонтальными пазами на торцах и вертикальными пазами на концевых участках боковых граней, а каждый соединительный элемент выполненв виде имеющей длину, равную ширинещита, горизонтальной пластины и прикрепленных к ней по бокам вертикальных пластин, одни концы которых име-;60ют отверстия под крепежные,приспособ-ления, а другие - отгибы, причем горизонтальная пластина соединительного элемента заведена в горизонтальные.пазы смежных щитов,...

Номер патента: 1036356

Опубликовано: 23.08.1983

Авторы: Вишняков, Гарбузова, Онацкий, Халепо

МПК: B01F 7/04

Метки: высоковязких, смеситель, сред

...лопасти снабжены установленными в средней частиих рабочих плоскостей продольнымиребрами,При этом отношение произведениядлины роторных лопастей на их число к шагу спирали статорных лопас-,тей равно целому числу.На фиг. 1 показан предлагаемыйсмеситель, общий вид; на фиг,2 и3 - сечение А-А на фиг.1 при различных вариантах выполнения статорных лопастей ); на фиг.М - схематическое изображение направления движущегося в смесителе потока,Смеситель содержит цилиндрический корпус 1 с патрубками 2 и 3 входа и выхода обрабатываемой среды.Соосно корпусу 1 установлен приводной вал 1 с роторными лопастями 5.Лопасти 5 чередуются в осевом направлении с закрепленными в корпусе 1статорными лопастями 6 и 7 Роторныелопасти 5 выполнены из...

Номер патента: 1033355

Опубликовано: 07.08.1983

Авторы: Вишняков, Логинов, Мартьянов, Сахапов, Туровский, Хисаев, Черкасов, Шияпов

МПК: B29H 1/00

Метки: выделения, полимерных, растворов

...на одном уровне емкостных аппаратовТрубопровод б связывает паровоепространство первой ступени 4 многосекционного дегазатора 2 с циклоннымсепаратором 7, имеющим на выходефильтр 8,Сепаратор 7 соединен через дренажный трубопровод 9 со сборной емкостью10, которая соединена через насос 11и трубопровод 12 с крошкообразователем 1В трубопроводе б между сепаратором7 и паровым объемом первой ступени4 дегазации установлен. струйный эжектор 13, к которому подведены трубопровод 14 для подачи циркуляционнойводы и трубопровод 15 для возвратавторичного нара из парового объемапоследней ступени 5 дегаэатора вего первую ступень, Дегазатор имееттакже насос 1 б откачки пульпы изпоследней ступени 5 дегазатора,Струйный эжектор 13 (фиг,2)...
