Онацкий

Номер патента: 1667918

Опубликовано: 07.08.1991

Авторы: Зуева, Иванов, Онацкий

МПК: B01J 3/00

Метки: автоклав, горизонтальный

...путь 5, встроенные нагревательные элементы 6, вентилятор 7 и теплообменник 8, На рельсовом пути 5 установлена тележка 9, на которой размещен продукт 10, подлежащий обработке в авто- клаве. На опорной поверхности тележки жестко закреплен нижний тепловой экран 11. Герметизация зазора между нижним 11 и верхним 4 тепловыми экранами обеспечивается лабиринтным уплотнением 12, Для уменьшения металлоемкости и трудоемкости изготовления в качестве нижнего теплового экрана может быть использована опорная поверхность тележки 9. Теплообменник 8 размещен между тележкой 9 и вентилятором 7. Экраны 4 и 11 делят внутренний объем автоклава на две зоны: рабочую 13 и технологическую 14.Автоклав работает следующим образом.При снятой крышке 2 тележка 9...

Номер патента: 1651837

Опубликовано: 30.05.1991

Авторы: Андреев, Гончаренко, Градовцев, Лазариди, Онацкий, Родин, Энтин

МПК: A43D 65/02

Метки: верха, заготовкой, затянутую, колодку, литьем, низа, обуви

...звена вокруг шарнира 16 по часовой стрелке,захват 17 приближается к колодке 2 сзатянутой заготовкой верха и при расстоянии от захвата 17 до колодки 2,равном длине дополнительных ориентирующих штырей 20, последние, входяв ориентирующее коническое отверстиеколодки 2, при необходимости смещаютее, производя точную ее ориентациюи подачу относительно рабочего штыря 19 обязательно до момента подхода последнего к плоскости площадкиколодки 2, для чего длину дополни"тельных ориентирующих штырей 20 выбирают большей длины рабочего штыря18 например в два. раза для обеспечения точной ориентации колодки 2 домомента касания рабочего штыря 19 плоскости площадки колодки и точного вхождения рабочего штыря 19 в технологическое отверстие колодки 2, чем...

Номер патента: 1574260

Опубликовано: 30.06.1990

Авторы: Власов, Гарбузова, Онацкий, Осепян, Чиженко

МПК: B01F 7/26

Метки: гомогенизатор, дисковый

...4 (фиг,4), В этом случае наряду с каналом 9 образуется второй рабочий канал 11 между второй торцовой поверхностью 12 диска б и торцовой поверхностью 13 неподвижного диска 4. В данной конструкции аппарата обеспечивается последовательное прохождение среды через две зоны обработки, т.е, каналы 9 и 11. Другой вариант выполнения устройства (см. фиг,5) предусматривает выполнение в диске 6 ротора сквозных отверстий 14, расположенных по окружности, центр которой совпадает с осью 10 вращения диска б. В данной конструкции в зависимости от расположения входных и выходных отверстий обеспечивается последовательное или параллельное прохождение среды через рабочие каналы 9 и 11. Устройство работает следующим образом,В вариантах выполнения...

Номер патента: 1547737

Опубликовано: 07.03.1990

Авторы: Ващенко, Лупандин, Онацкий, Сычев, Яровой

МПК: A01C 9/00

Метки: корнеплодов, посадки

...при Гнаб., д. 4/5Ужгород, ул. Гаг Шевку Редактор Н. ЯцолаЗаказ 89ИИПИ Государственн113035,Производственно-издат КНТ СССР а,1 Изобретение относится к сельскохозяйтвенному машиностроению, в частности к машинам для посадки корнеплодов.Цель изобретения - повышение качества посадки корнеплодов и повышение производительности.На фиг. 1 представлена принципиальная схема машины для посадки корнеплодов, вид сбоку; на фиг. 2 - то же, вид сверху.Машина содержит раму 1, опорные 2 и прикатывающие колеса 3. На раме расположены бункер 4, планчатые транспортеры 5, лотки-накопители 6 корней, закреплены посадочные аппараты 7 с зарядными устройствами 8 и рабочими местами 9 операторов, рыхлители 10, загортачи 11, шлейфы 12, маркеры 13 и тент 14. Машина...

Номер патента: 1350458

Опубликовано: 07.11.1987

Авторы: Дизенгоф, Ожигова, Онацкий

МПК: F27B 7/02

Метки: двухбарабанная, керамзита, печь, производства

...установлено на расстоянии от горячего конца,равном 0,2-0,4 длины барабана обжига, и выполнено в виде патрубков 5,размещенных по окружности корпуса ба.рабана обжига, при этом суммарнаяплощадь патрубков составляет 0,050,2 площади ограниченной ими кольцевой поверхности барабана.Начало участка зоны вспучиванияпо ходу движения материала расположено на расстоянии, равном 0,3 длиныбарабана обжига от горячего конца.При обжиге керамзита в зависимостиот аэродинамических факторов, конструкции топливосжигающих устройстви других, зона вспучивания может смещаться вдоль оси барабана на 2-6 м.С учетом этого, загрузочное устройство размещают перед зоной вспучиванияна расстоянии, равном 0,2-0,4 длиныбарабана обжига от его горячего...

Номер патента: 1255181

Опубликовано: 07.09.1986

Авторы: Блох, Дроздов, Жильцов, Онацкий, Саракуз, Синайский, Тиманьков, Тиме, Токарчук

МПК: B01F 5/00

Метки: смеситель, статический

...50 по винтовой линии.Отогнутые сегменты совместно с плоской поверхностью закручивающегоэлемента и внутренней поверхностью корпуса образуют винтовые каналы 55 правого и левого направления, в которых закручиваются перемешивающиеся материалы с чередующимся изменением направления. Из-за меняющегося угла отгиба сегментов площадь поперечного сечения каждого винтового канала изменяется от максимальной величины в сечении вдоль малой оси симметрии скругленного прямоугольника до минимальной величины в конце подреза и затем опять возрастает до первоначальной, что способствует поперечному движению жидкостей в винтовом канале, т.е. дополнительному их перемешиванию. Вместе с тем, в предлагаемом смесителе значительно меньше поверхность элемента, не...

Номер патента: 1116284

Опубликовано: 30.09.1984

Авторы: Дизенгоф, Онацкий

МПК: F27B 7/02

Метки: двухбарабанная, заполнителей, обжига, печь, пористых

...материала и увелицение производительности печи.Поставленная цель достигается тем, что в двухбарабанной печи для обжига пористых заполнителей, содержащей барабан предварительной тепловой подготовки, пересыпную камеру, барабан вспучивания с кольцевым порогом, барабан предварительной тепловой подготовки снабжен встроенным барабаном, установленным коаксиально со стороны загрузочного конца на участке не более 1/3 его длины, а кольцевой порог в барабане вспучивания выполнен с каналами для прохода материала под углом 45 - 60 относительно оси печи.На чертеже изображена принципиальная схема двухбарабанной печи.Двухбарабанная печь включает барабан предварительной тепловой подготовки 1, барабан вспучивания 2, соединительную пересыпную камеру...

Номер патента: 1111812

Опубликовано: 07.09.1984

Авторы: Бобоедов, Лосик, Невелич, Онацкий, Яковлева

МПК: B01J 19/18

Метки: аппарат, реакционный

...соединенных между собой двух обечаек разного диаметра Б нижняя из которых меньшего диаметра размещена коаксиально шнеку насоса и диском с обечайкой размещенной 812 2внутрй верхней обечайки насадка собразованием щели для прохода среды 2",Недостатком известного реакционного аппарата является ограниченностьвеличины объема аппарата, так какприменяемый в нем для создания циркуляции жидкости шнековый насос имеет относительно малую подачу, Однимиз факторов, влияющих на производительность аппарата, является интенсивность перемешивания, котораянаходится в прямой зависимости откратности циркуляции рабочей среды ваппарате. При относительно малойподаче шнекового насоса и большомобъеме аппарата кратность циркуляции,а следовательно, интенсивность...

Номер патента: 1090330

Опубликовано: 07.05.1984

Авторы: Лосик, Онацкий, Сидоров, Уманский

МПК: A23N 17/00

Метки: кормоварочный, котел

...по вертикальной оси котла 2Известные кормоварочные котлы не обеспечивают необходимой производительности запаривания корма.Цель изобретения - повышение про изводительности запаривания корма.Цель достигается тем, что кормоварочный котел снабжен дополнительными соплами для подачи пара в корм, которые расположены тангенциально на 20 внутренней стенке котлас различными углами наклона, причем внутри сопел имеется винтовая нарезка.На,фиг, 1 изображен кормоварочный котел; на фиг, 2 - разрез А-А на25 фиг. 1.Кормоварочный котел 1 имеет загрузочный люк 2 с крышкой 3, выгрузное отверстие 4, сопла 5 для подачи пара в корм, расположенные по вертикаль ной оси котла, дополнительные сопла 6 для подачи пара в корм, расположенные тангенциально...

Номер патента: 1036356

Опубликовано: 23.08.1983

Авторы: Вишняков, Гарбузова, Онацкий, Халепо

МПК: B01F 7/04

Метки: высоковязких, смеситель, сред

...лопасти снабжены установленными в средней частиих рабочих плоскостей продольнымиребрами,При этом отношение произведениядлины роторных лопастей на их число к шагу спирали статорных лопас-,тей равно целому числу.На фиг. 1 показан предлагаемыйсмеситель, общий вид; на фиг,2 и3 - сечение А-А на фиг.1 при различных вариантах выполнения статорных лопастей ); на фиг.М - схематическое изображение направления движущегося в смесителе потока,Смеситель содержит цилиндрический корпус 1 с патрубками 2 и 3 входа и выхода обрабатываемой среды.Соосно корпусу 1 установлен приводной вал 1 с роторными лопастями 5.Лопасти 5 чередуются в осевом направлении с закрепленными в корпусе 1статорными лопастями 6 и 7 Роторныелопасти 5 выполнены из...

Номер патента: 1015334

Опубликовано: 30.04.1983

Авторы: Онацкий, Пашкевич

МПК: G05B 11/16

Метки: двухпозиционного, релейного

...амплитудой полуустой чивого цикла. При увеличении ширины ОЬ ласти малых отклонений указанная погреш-Зо ность увеличивается вследствие возникновения полигармонических колебаний, а при ее уменьшении - вследствие возникновения устойчивого цикла и роста его амплитуды.Наиболее близким к предлагаемому по технической сущности является устройст во, содержащее блоки сравнения и дифференцирующий элемент, входы которых соединены с входом устройства, выход пер вого блока сравнения соединен с входом элемента И, другой вход которого через элемент ИЛИ соединен с выходом второго блока сравнения, а второй вход элемента ИЛИ через нуль-орган соединен с 445 выходом дифференцирующего элемента 2Недостатком известного устройства является вэвысокая точность,...

Номер патента: 1000086

Опубликовано: 28.02.1983

Авторы: Вишняков, Мартьянов, Онацкий, Толочманов, Фартусов

МПК: B01F 7/10

Метки: аппарат, роторно-пульсационный

...Статорное кольцо 13 неподвижно закреплено(уплотнено) в корпусе 1 и имеет кольцевой канал Д. Роторные диски б и 7,:которые оснащены зубьями 11 на обоихторцах, имеют соединительные осевыеотверстия 16 в центральной части, На,боковой поверхности роторных дисковб и 7 выполнены канавки 17, расположенные по наружному диаметру диска 7между зубцами 11,Аппарат снабжен установленными вкорпусе 1 концентрично роторным дйсками б и 7 втулками 18 и 19 с центральными коническими отверстиями свнутренними спиральными направляющими 20 и 21 соответственно. На втулке18 направляющие 20 выполнены с однимнаправлением канавки, и на втулке 19направляющие 21 выполнены с двумянаправлениями канавок. Между направляющими 21 имеется свободный кольце"вой канал,...

Номер патента: 1000085

Опубликовано: 28.02.1983

Авторы: Вишняков, Мартьянов, Онацкий, Толочманов, Фартусов

МПК: B01F 7/10

Метки: аппарат, роторно-пульсационный

...венцами зубьев. 8.На валу 9 установлен ротор, кото. рый включает ступицу 1.0 с лопастями 11 и роторный диск 12 с коаксиально расположенными на обеих торцах зубь" ями 13. Зубья 8 и 13 взаимно входят во впадины. Ступица 10, лопасти 11, диск 12 и статорные диски 6 и 7 образуют у ступицы 10 последовательно соединенные проходной Э и смежный Г каналы, переходящие в две параллельные полостии Г .Ступица 10 по наружному диаметру, т.е. по периферийной поверхности, выполнена в виде вогнутой поверхности вращения, Диск 12 выполнен кольцевым и имеет центральную перфорацию,которая образует Со ступицей кольцевую цель Ж, причем край отверстияроторного диска 12 выполнен закругленным. Лопасти 11 имеют винтообразную Форму и размещены в кольцевойщели...

Номер патента: 946636

Опубликовано: 30.07.1982

Авторы: Бабинцева, Кудашкин, Лосик, Онацкий, Соколов, Уманский

МПК: B01F 11/00

Метки: аппарат, вибрационным, перемешиванием

...аппарат свибрационным перемешиванием,Он включает вертикальную цилиндрическую емкость 1, вибропривод 2,установленный на крышке емкости, шток3 с двумя перемешивающими дисками 4в которых выполнены сопловые отверстия 5. На штоке 3 между дисками 4закреплена катализаторная коробка 6,выполненная в виде усеченного конусас сопловыми отверстиями 7.Сопловые отверстия ориентированы 20следующим образом.В основаниях коробки и в дискахнаправлены в одну сторону, а именнов направлении сужения катализаторнойкоробки, а в ее боковой поверхностинаправлены наружу.Диаметр большего основания катализаторной коробки превышает диаметр дисков 4Это сделано для расширения эоны проникновения пульсации в катализаторную коробку.Аппарат с вибрационным перемешиванием...

Номер патента: 926615

Опубликовано: 07.05.1982

Авторы: Горбачев, Онацкий, Пашкевич, Фурман

МПК: G05B 11/14

Метки: регулятор

...длительность которых определяется амплитудой входного сигнала регулятора, первый и второй триггеры 12 и 17 совместно с элементом И 18 управления ключей 13-15. Элемент 11 реверса Формирует управляющее воздействие с учетом полярности задающего воздействия.Устройство работает следующим образом.В первоначальном состоянии ключи 1 3-15 замкнуты, триггер 12 в состоянии "0", а триггер 17 в состоянии "1", Ждущий мультивибратор 2 по переднему фронту скачка, задающего воздействие, открывает ключ 3 и на,еговыход проходит сигнал, пропорциональный по амплитуде входному воздействию. Дифференциатор 1 по переднему Фронту скачка задающего воздействие запускает широтно-импульсный модулятор 4, который формирует импульс положительной полярности с...

Номер патента: 877438

Опубликовано: 30.10.1981

Авторы: Бердяев, Бибик, Онацкий, Сидоричев

МПК: G01P 3/46

Метки: вращения, датчик, скорости

...логическойсхемой, составленной на основе уравнения авс, второй д - на основеуравнения Авс, третий В - АВс, четвертый 3 М АВС, пятый ф- аВС и шестойЫ- авС. Начало отсчета секторовпроизводится от нулевого положениядатчика, соответствующего минимальному напряжению между выходнымисигналами первой и, второй фазы датчика. Управляющие сигналы нечетныхсекторов соответствуют сигналам й6 , ф . Управляющие сигналы четныхсекторов соответствуют сигналам дФС, О, . Управляющие сигналы четныхи нечетных секторов в блоке 2 преобразования обеспечивают коммутациюогибающих напряжений таким образом,что на вход дифференциатора блока 2преобразования подключаются отрезкисинусоид, соответствующие отрезкамлинейно нарастающего или линейно падающего...

Номер патента: 858896

Опубликовано: 30.08.1981

Авторы: Гарбузова, Малюгин, Онацкий, Пекер, Свичар

МПК: B01F 7/12

Метки: растиратель, роторный

...6 цилиндром 7. Цилиндры ы прорезями 8, расшир ра к периферии. На ст закреплены лопасти 10 логарифмической спира ии, противоположном вКоличество неподвижных и вращающихся цилиндров может быть любым.Растиратель работает следующим образом.Обрабатываемая среда, напримерксантогенат целлюлозы в щелочи, соцержащая большое количество высоковязких комков произвольных размеров,через центроосевой патрубок 2 поступает во внутреннюю полость аппарата.Вследствие изгиба лопастей 10 по логарифмической спирали, выполненной таким образом,что угол захвата равендвойному углу трения для данного продукта,данного материала лопастей, ка=чества обработки поверхностей и т,ди обеспечивающей постоянство угла захвата для комков любого размера,при вращении вала 5...

Номер патента: 851751

Опубликовано: 30.07.1981

Авторы: Бердяев, Герасимов, Онацкий, Сидоричев

МПК: H03K 4/02

Метки: генератор, ступенчатого

...синхроимпупьса на шине 7. По этомуимпульсу на выходе оановибратора 6 позаявляется сигнал, замыкакзций ключ 4,опорное напряжение поцключается ко входу .интегратора 5, При этом интегратор 5начинает формировать выходное напряжение. Когда заканчивается выходной импульс оановибратора 6, ключ 4 размыквет 35ся и интегратор 5 превращается в узелхранения напряжения. Таким образом, после первого синхро 0 импульса на выхоае устройства формируется ступенька напряжения.Очередной синхронмпульс анвлогично вы шеописвнному формирует вторую ступеньку выходного напряжения, а дальнейшая после 45 довательнос ть синхроимпульсов - ступенчато спадающее напряжение. Этот процесс продолжается до тех пор, пока число ступенек не достигает требуемого значения К...

Номер патента: 833808

Опубликовано: 30.05.1981

Авторы: Гурьянов, Онацкий

МПК: C04B 31/02

Метки: керамзита, производства

...на поверхности гранул, так как термоудар при температуре вспучивания приводит к 4 Оудалению порообразующих агентов, связанному с возникновением различныхсостояний по объему гранулы (от пиропластического в верхних слоях до твердого в глубинных ) и с преимуществом течения окислительных реакций. Такой процесс структурообразования отрицательно влияет на свойстваполучаемого керамзита.Способ осуществляется следующимобразом. Из глинистого сырья с добавками приготавливают шихту и одновременно фхую смесь, включающую алюминиевую пудру и тонкомолотое вещество, спо" собное переводить свободную влагу в химически связанную и гидратную.Подготовленные таким образом компоненты тщательно перемешивают 1-3 мин, после чего в течение короткого периода, но не...

Номер патента: 833772

Опубликовано: 30.05.1981

Авторы: Баринов, Галямов, Гильманов, Гимаев, Исмагилов, Максимов, Ольков, Онацкий, Садреев

МПК: C04B 21/02

Метки: вспучивающая, глинистоесырье, добавка, керамзита, производства

...гача фракции 350-500 С, фильтрат обезмвсливвния етролатума фракции 500- 600 фС, диствшят прямой перегонки нефти фракции 240-400 С и тяжелый нефтяной ос-таток (гудрон, асфальтиликрекинг-остаток).Таблица 1 Лйстиллят1 .прямой перегонки нефти фракции240-4 00 С фильтра т обезмасливания гача фракции 350-500 С фильтра т обезмвсливания нетрола тума фракции 500 600 С Крекинг-остаток неффа (1)р Руд рон (2), асфальт (3) 4Добавки (1 %) перемешивают с глиной Касимовского месторождения, сушат, обжигают в шахтной печи (среда окислительная ). Полученный керамзит имеет качесчзенные показатели, приведенные в табл. 2Таблице 2зодла снижении температуры зания вспучивающей добавки 2, содещей дистиллят прямой перегонки н(78,5 %), 14 % фильтрата...

Номер патента: 830299

Опубликовано: 15.05.1981

Авторы: Онацкий, Пашкевич, Фурман

МПК: G05B 11/14

Метки: регулятор

...6 и элемента 11 реверса, Выходы мульти 5 10 15 20 25 30 35 40 45 вибратора 4 и 5 соединены со входами второго сумматора 10 и входамитриггера 12, своим выходом подключенного ко входу второго ключа 13. Выход второго сумматора 10 через элемент 11 реверса, первый сумматор 6,элемент 7 сравнения и усилитель 8подключен ко входу исполнительногомеханизма 9, выход которого подключен ко второму входу элемента 7сравнения через второй ключ 13. Второй вход первого ключа 3 соединен свыходом ждущего мультивибратора 2, авыход дифференциатора 1 подключенко второму входу модулятора 4.функции, выполняемые отдельнымиструктурными элементами регулятора,заключаются в следующем, Дифференциатор 1 выделяет передний фронт скачказадающего воздействия и...

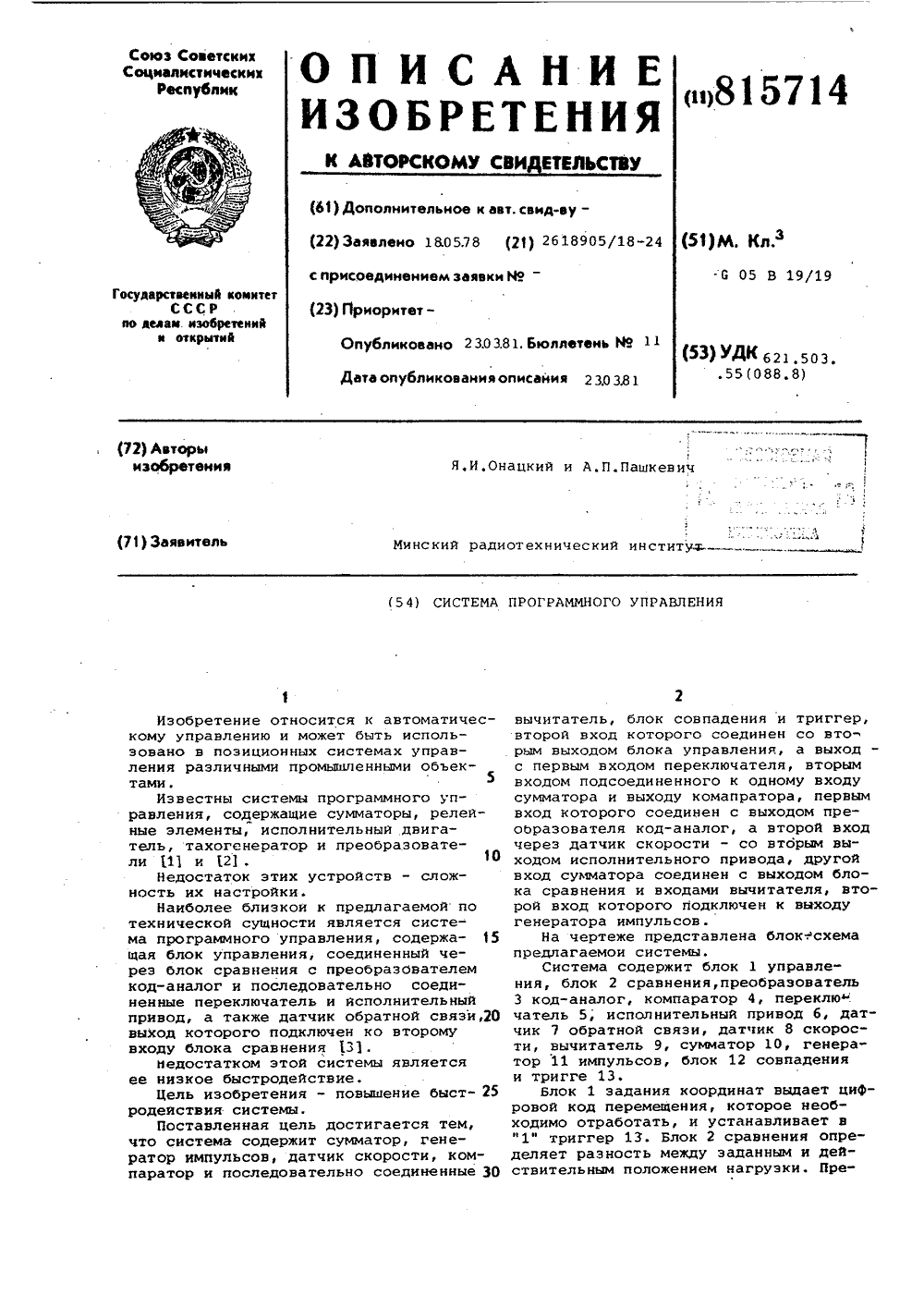

Номер патента: 815714

Опубликовано: 23.03.1981

Авторы: Онацкий, Пашкевич

МПК: G05B 19/19

Метки: программного

...код ошибки в момент определяемый сумматором 10.Генератор 11 подает импульсы на счетный вход вычитателя 9. Сумматор 10 устанавливает один из возможных режимов работы вычитателя 9 (установка начального значения или вычитание)Блок 12 сов Ъ падения определяет момент, когда содержимое вычитателя 9 становится равным нулю и устанавливает триггер 13 в "0", что соответствует разрешению на изменение состояния переключателя 5. 20 состояние "1" триггера 13 запрещает изменение состояния переключателя 5.Система работает следующим образом.В начальный момент триггер 13 установлен в "0", а выходные величины 5 сумматора 10 имеют равные знаки, и вычитатель 9 работает в режиме установки начального значения, Блок 1 выдает сигнал на установку в "1"...

Номер патента: 808812

Опубликовано: 28.02.1981

Авторы: Дизенгоф, Онацкий

МПК: F27B 7/20

Метки: вращающаяся, печь

...в виде сменного полого наконечника коническогосечения и расположена внутри барабана большего диаметра, снабжена установленной внутри наконечника встав кой с перфорированной поверхностью,при этом наконечник выходит наружуза пределы узла сопряжения барабанов.На чертеже изображена принципиальная схема вращающейся печиВращающаяся печь содержит барабан1 предварительной тепловой подготовки и барабан 2 обжига. Узел сопряжения барабанов 1 и 2 содержит полыйнаконечник 3, перфорированную вста 30 вку 4 и выходящую наружу эа пределы808812 Составитель И,ИноземцеваРедактор А.Мотыль Техред М.федорнак Корректор Н,СтецЗаказ 3577 40 Тираж 669 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, )Х, Раушская...

Номер патента: 807350

Опубликовано: 23.02.1981

Авторы: Лукьянец, Николаев, Онацкий, Пашкевич, Сорока

МПК: G06K 11/00

Метки: вэлектрический, нелинейного, сигнал, статических, харак-теристик, элемента

...светочувствительный носитель 10, расположенный на лентопротяжном механизме9, засвечивается узким пучком света,проникающим через диафрагму 11 основного носителя. Блок 4 сканирования совместно с оптической системойфокусировки луча 5, фотодатчиком 6триггером 7 и интегратором 8 обеспечивают сканирование зоны основногоносителя, заключенной между кривымиграфиков статическЬй характеристикинелинейного элемента Г и задающеговоздействия Ч (Фиг.1). шаговый двигатель 12 обеспечивает пошаговое пере-.мещение дополнительного носителя 10по сигналам, поступающим от триггера 7,Преобразование информации происходит следующим образом.Сканирующий луч равномерно перемещается в плоскости, перпендикулярной направлению перемещения основного носителя 2....

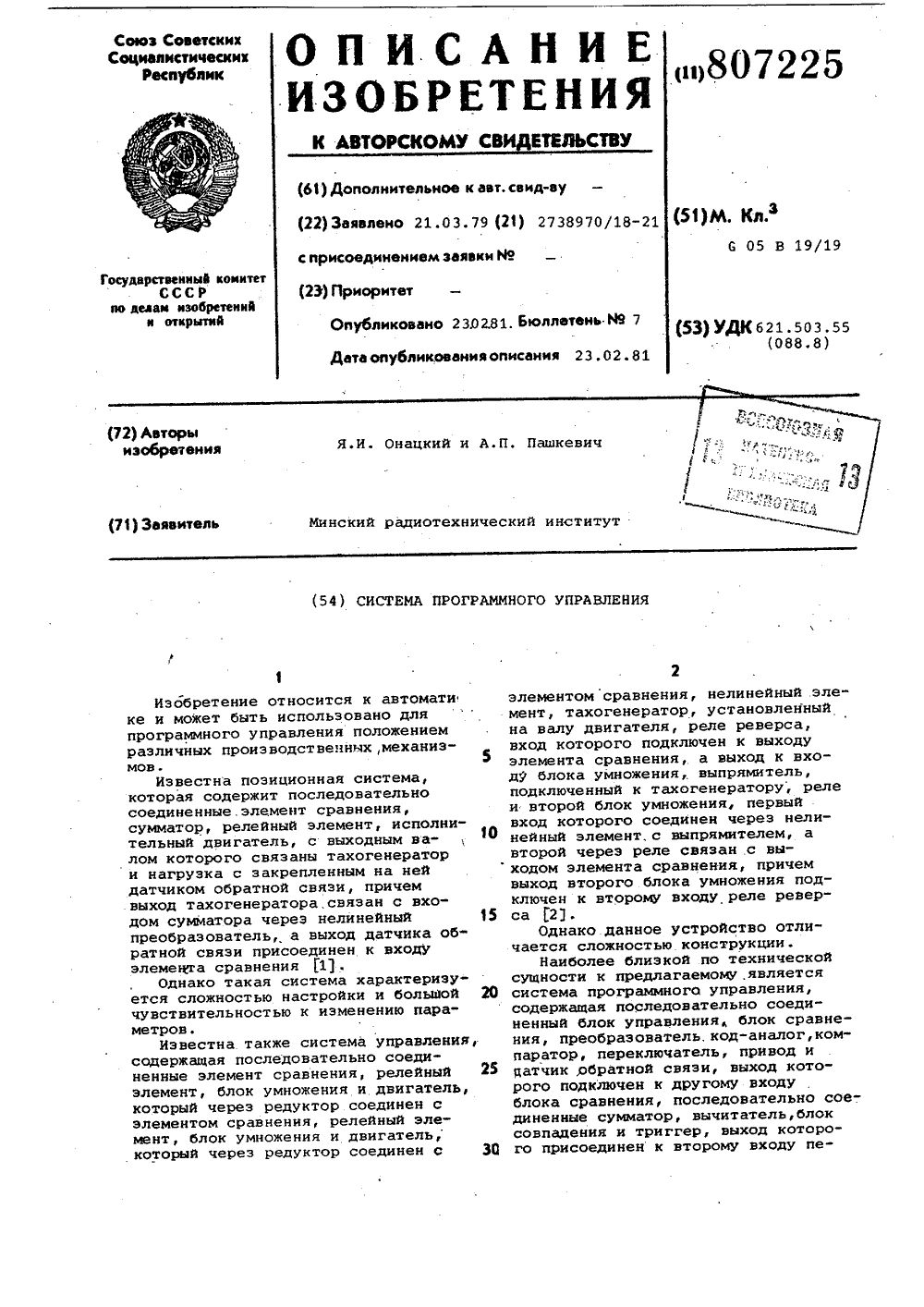

Номер патента: 807225

Опубликовано: 23.02.1981

Авторы: Онацкий, Пашкевич

МПК: G05B 19/19

Метки: программного

...значения. Блок 1 выдает сигнал на установку в "1" триггера 13 с небольшой задержкой; поэтому переключатель 5 принимает состояние, соответствующее знаку начальной ошибки.В момент изменения знака на выходе компаратора 4 выходная величина сумматора 10 переключает вычитатель 9 из режима установки начального значения в режим вычитания. Одновременно на управляющем входе регистра 14 появляется сигнал, переключающий его в режим хранения записанной величины. На счетный нход вычитателя 9 поступают импульсы с выхода делителя 16. Частота этих импульсов равна частоте генератора 11 деленной на алгебраическую сумму ошибки, хранящейся в регистре 14, и постоянной величины, хранящейся н устройстве 17.Когда содержимое нычнтателя 9 станет равным нулю,...

Номер патента: 802924

Опубликовано: 07.02.1981

Авторы: Онацкий, Пашкевич, Фурман

МПК: G05B 13/02

Метки: инерционнымобектом

...работает следующимобразом.При посТуплении задающего воздействия ко входам первого блокасравнения знаков 9 прикладываютсясигнал ошибки с выхода дюрмировате 40 ля сигнала ошибки 4 и выходной сигнал релейного элемента 7. Полярностьсигнала на выходе релейного элемента 7 определяется линейной комбинацией ошибки и ее производной,Формируемой усилителем б. На первом интервале управления ко входамблока сравнения Знаков 9 приложенынапряжения разной полярности, поэтому на его выходе будет отрицательный сигнал, устанавливающийпереключатель 13 в режим установкив нуль интегратора 11. Компаратор12 вырабатывает отрицательный сигнал, так как напряжение второго источника опорного напряжения 16больше напряжения на выходе интегратора 11. В соответствии...

Номер патента: 798722

Опубликовано: 23.01.1981

Авторы: Онацкий, Пашкевич

МПК: G05B 19/29

Метки: позиционирования

...шагов пути разгона, поступающая с выхода умножителя 15 импульсов. Элемент И 17, генератор 18 импульсов и элемент 19 запрета обеспечивают выдачу число-импульсного кода содержимого реверсивного счетчика 16 н режиме движения с постоянной скоростью н паузах между сигналами на втором выходе путевого датчика 7. При этом первый и второй входы генератора 18 импульсов служат соответственно для его включения и выключения. Делитель частоты 20 обеспечивает деление числа входных импульсов на величину, равную содержимому второго счетчика 14.Система работает следующим образом.В начальный момент, по сигналу со второго выхода блока 1 задания, реверсивный счетчик 16 устанавливается в "0", во второй счетчик 14 заносится заранее известная о:рицатель...

Номер патента: 775086

Опубликовано: 30.10.1980

Авторы: Аракелян, Дадаян, Дизенгоф, Онацкий

МПК: C04B 31/20

Метки: керамзита

...вспучиваИсточники информации,принятые во внимание при экспертизе1. Онацкий С, П, Производство керамэита,М., Издательство литературы по строительству,1971, с, 113-114, 135-139, 143.2. Авторское свидетельство СССР Юф 99123,кл, С 04 В 31/20, 1951 (прототип). Составитель Н. ХитроваТехред Н, Бабурка Корректор Н. Швыдкая Редактор А. Соловьева Заказ 7648/30 Тираж 671 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал И%1 Патент", г. Ужгород, ул, Проектная, 4 3 77508емость запесоченного глинистого сырья, содер.жащего большое количество балластных минералов типа кварца, полевого шпата, слюд, глауконита и тд.Цель изобретения - возможность расширениясырьевой базы,...

Номер патента: 775082

Опубликовано: 30.10.1980

Авторы: Гурьянов, Дизенгоф, Зеленова, Онацкий

МПК: C04B 31/02

Метки: заполнителя, легкого, производства, смесь, сырьевая

...доступу кислорода к массе. Таким образом естественно появляется восстановительная среда, которая, сохраняясь до конца вспучивания, способствует получению высо- Э 5 кокачественного керамзита. Одновременно с этим расплавленный алюминий, сгорая при 1000о1200 С, превращается в А 120 з, который в сочетании с 302, Ее 20 э+РеО упрочняет скелет , гранулы кристаллическими новообразованиями, 4 ф а выделяемое при этом кратковременно большое количество тепла способствует оцлавлению обра зовавшейся ячеистой структуры, особенно в слоях, близких к поверхности гранулы. В связи с этим не только возрастает прочность, но и снижается водопоглощение,П р и м е р ы. Сырьевую смесь для изготовления керамзитов ого гравия приготавливали из следующих...

Номер патента: 772574

Опубликовано: 23.10.1980

Авторы: Онацкий, Свичар

МПК: B01F 7/04

Метки: осевой, смеситель

...3 обрабатываемой среды. В корпусе установлены статорные крыльчатки 4. На вращающемся валу 5 смонтированы роторные крыльчатки 6. Количество последовательно установленных статорных и роторных крыльчаток может быть 10 любым. Крыльчгтка ротора включает в себя лопасти 7, которые, с одной стороны, закреплены на ступице 8, установленной на валу 5, с другой стороны, неподвижно соединены с наружным кольцом 9. К наружно 1 э му кольцу 9 крепятся дополнительные радиальные лопасти 10 и 11 таким образом, что кромки лопастей 7, 10 и 11 размещены на концентрических окружностях, диаметры которых относятся между собой как целые числа 1:2:4. На наружном кольце 9 могут р также размещаться и другие дополнительные лопасти, кромки которых также размещаются на...
