Умаров

Номер патента: 1512942

Опубликовано: 07.10.1989

Авторы: Аксенов, Думаревский, Сорокин, Умаров

МПК: C04B 7/02, E21B 33/138

Метки: добавки, расширяющейся, тампонажному, цементу

...содержания компонентов в добавке, а также при температурах обжига 1000, 1100, 1200,1300, 1350 С и времени обжига 80,90,120,150 и 170 мин,Результаты опытов по определениюоптимальных содержаний компонентовв добавке и оптимального режима их 30обработки приведены в табл, 2.При соотношении кальциевых и железосодержащих соединений в добавке1:1 (50 мас.кальциевых и 50 железосодержащих соединений) достаточного 35количества ферритов кальция, определяющих расширение цементного камня,при 1100 С ни в одном случае не образуется даже при выдержке 170 мин.Обжиг при 1200 С только с выдержкой 40150 мин позволяет получить достаточное количество устойчивых соединений4 ерритов кальция . Следовательно, присоотношении кальциевых и железосо.держащих...

Номер патента: 1512516

Опубликовано: 07.10.1989

Авторы: Аджиев, Алиев, Темирханов, Умаров

МПК: A01D 46/00, A01D 46/28

Метки: выноса, междурядий, накопления, плодоовощной, продукции

...соединен с вертикальной рамой шарниром23, а другой конец вала 20 жесткосоединен с поворотной стойкой 3 ивращается на опорах 24,Гидроцилиндры 13,14 и 22 соединеныс гидросистемой тракторов 2,Устройство для накопления и выноса плодоовощной продукции чз междурядий работает следующим образом.Тракторы 2 располагаются параллельно друг другу перед въездом в междурядья. Тракторист с помощью натякного механизма (фи,З) осуществляет неооходимое натяжение тягового органа 9 с помощью гидроцилиндра вала 20, жестко соединенного с поворотной стойкой 3, Накопители 11 устанавливают на заданную ширину междурядья и регулируют их положение по высоте от земли с помощью поворотной стойки 3 валом 20, установленным на опоре 24, муфтой 16 и гидроцилиндром 13....

Номер патента: 1507245

Опубликовано: 15.09.1989

Авторы: Аджиев, Алиев, Темирханов, Умаров

МПК: A01D 46/28

Метки: накопления, погрузки, ягод

...конец которой соединен с гидроцилиндром 11. Поворотконсольной балки 1 осуществляетсягидроцилиндром 12, который соединенс рычагом 13Устройство для погрузки и накопления ягод работает следующим образом.Емкости 8 (накопители) с пустымиящиками устанавливают на заданнуюширину междурядья, изменяя шаг точки крепления гибкого элемента 9 и 40расположения роликов 7,Устройство для погрузки с прицепом 14, загруженное пустыми ящиками,заезжает в междурядье с опущенныминакопителями 8 на заданную высоту.Рабочие-сборщики урожая располагаются за устройством, которое по мере необходимости останавливается взоне сбора урожая и двигается медленно вдоль междурядий, обеспечиваянормальный ритм технологического про 50цесса. Когда накопители 8 номинально нли...

Номер патента: 1505472

Опубликовано: 07.09.1989

Авторы: Борисов, Вандышева, Гольдфельд, Магаршак, Маслов, Сазонов, Умаров, Четвериков

МПК: A01G 7/00, A01H 1/04

Метки: оценки, потенциальной, продуктивности, растений, сельскохозяйственных

...амплитуда А, равна 54 мм А - 22 5 мм АЗ 22 5 мм, а масса высечек составляет 100 мг. Используя эти данные, производят соответствующие расчеты:Ах 2 75 24 5 х 2 75г: 1,25А 54 2 А 48 10 Ах 0,1 г108 х 4 8 10,- 3 04 1 О /Г Гыроцмассы,РЦ ФС= К х РЦ ФС= 1,25 х 23,04 х14 14х 10 = 28,80 20 /г сырой массы,1 ОПри регистрации спектра ЭПР этогоже образца при постоянном освещенииего в резонаторе светом интенсивностью500 Вт/м амплитуда Л, остается цеизгмецной, а при интенсивности 200 Вт/мамплитуда А уменьшается и оказывается равной 4 э мм. В последнем случаепроизведенный расчет дает следующиерезультаты: К = 1,5 РЦ ФС= 19,20 хх 10 14/г сырой массы; РЦ ФС 28,80 х 10 /г сырой массы.В высечках того же листа, зафиксированных при интенсивности светан 50...

Номер патента: 1503717

Опубликовано: 30.08.1989

Автор: Умаров

МПК: A01K 5/02

Метки: гранулированных, кормов, мелкозернистых, раздатчик

...10Лопатки 9 выполнены с воэможностью Установка бункера на ступице опорно-приводного колеса 3 позволяет раздавать корм одним раздатчиком (т.е. мобильным), когда животные размещены в нескольких рядах с непрерывным и прерывистым фронтом кормления, а также животным, размещенным в разных помещениях.Раздатчик работает следующим образом.Предварительно бункер 4 через загрузочное отверстие 5 заполняется кормом. Загруженный кормом раздатчик посредством навесного устройства 1 и гидронавески трактора (не показан) навешивается на трактор, после чего подъезжает к месту раздачи, далее опускается на поверхность проезжей части кормового прохода и начинает движение вдоль кормушек. Опорно-приводные колеса 3, перекатываясь по поверхности кормового прохода,...

Номер патента: 1475996

Опубликовано: 30.04.1989

Авторы: Абдукадыров, Канивец, Саатов, Умаров

МПК: D01B 1/10

Метки: культур, лубяных, стеблей

...изобретения Составитель А,ДербеневРедактор Т,Лазоренко Техред М.Дидык Корректор О,Кравцова Заказ 2129/26 Тираж 414 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г,ужгород, ул, Гагарина,101 Изобретение относится к первичной обработке лубяных культур, преимущественно кенафа.Целью изобретения является повы 5шение качества обработки путем предотвращения потерь стеблей и улучшения качества очесывания листьеви семенных коробочек,На чертеже схематично показано 1 пустройство для обработки стеблей лубяных культур.Устройство для обработки стеблейлубяных культур содержит последовательно установленные на раме (не по"...

Номер патента: 1472521

Опубликовано: 15.04.1989

Авторы: Базаров, Умаров, Хайрединов

МПК: D01B 1/10, D01B 1/42

Метки: волокна, выделения, культур, лубяных, мокрых, отходов, трепания

...При минимальном уровне воды в сплавном кана 5 10 15 20 25 30 35 40 45 50 55 ле подвижный шит расположен за неподвижным щитом, Изменение уровня воды не влияет расположению верхней кромки подвижного щита относительно уровня воды, так как подвижный щит связан с поплавком. Максимальная высота уровня воды в сплавном канале не превышает суммы высот подвижного и неподвижного щита.Таким образом, вся отделенная костра попадает в отводной канал и отводится по нему на переработку.Установка работает следующим образом.Отходы трепания, получаемые при обработке лубяных культур на трепально-промывных машинах, поступают по сплавному каналу 1 (фиг. 2) к средсту для направления костры 2 (фиг, 1). Поплавок 3 (фиг. 3) к торцу которого прикреплена...

Номер патента: 1462063

Опубликовано: 28.02.1989

Авторы: Дукач, Звонкин, Сопов, Умаров, Филатова, Шмалей

МПК: F23C 5/00

Метки: газообразного, сжигания, топлива

...гаэовоздушный коллектор 2 и снабжены в зонеколлектора 2 сопловыми отверстиями8, выполненными на боковых поверхностях труб 5. Входные участки 7центральной газосмесительной трубы 455 и части труб 5, расположенных впериферийной зоне, снабжены шайбами9. Газовоздушный коллектор 2 имеетвходной участок 10 подвода первичного. воздуха и образует в корпусом 1кольцевой канал 11 для подвода вторичного воздуха, сообщенный с пространством между трубами 5 и отверстиями 4. Коллектор 2 снабжен гаэоподводящим патрубком 12. Диаметр газовыхсопловых отверстий 8 труб 5 .основного пучка может составлять 1,05-2,6диаметра сопловых; отверстий 8 труб5, имеющих шайбы 9,Реализация,способа в устройстве для сжигания гаэообраэнбго топлива осуществляется следующим...

Номер патента: 1456719

Опубликовано: 07.02.1989

Авторы: Алимов, Камалходжаев, Маджидов, Умаров

МПК: F24J 2/40

Метки: гелиоустановки, импульсной, экранирующее

...взаимодействующей с валом 4 и электрически соединенной с электроприводомориентации концентратора, а несущаярама 1 (Фиг.2) расположена с наклоном к горизонтальной плоскости.Вал 4 своими концами впрессованво внутренние кольца 6 подшипников7, расположенных во втулках 8, приваренных к раме 1,35На валу 4 закреплен диск 9 с рукояткой 10, Угол наклона рамы 125-35 град. Тормозная муФта имеетшток 11 с колодкой 12.Устройство работает следующим образом,Путем вращения рукоятки 10(Фиг.1) диска 9 защитное полотно 2наматывается на вал 4 до полногооткрытия поверхности концентраторапрямым солнечным лучам (верхнее положение груза 5), В электромагнитнуютормозную муФту (управляющий привод 3) подается напряжение питания,что сопровождается движением штока11 и...

Номер патента: 1425202

Опубликовано: 23.09.1988

Авторы: Демченко, Иванова, Сабуров, Умаров

МПК: C11B 1/10

Метки: растворителя, удаления, шрота

...острого пара в коллекторы 7. При этом острый водяной пар выполняет роль разделяющего газообразного компонен-. та, понижающего парциальное давление растворителя над материалом и таким образом ускоряющего процесс отгонки. Перемешивание слоя шрота в чанах 2 производится за счет вращения лопастей мешалок 6. Для организации устойчивого отвода вторичных паров из устройства патрубки 8 отвода вторичных паров могут быть присоединены к вакуумной линии, Обрабатываемый шрот проходит последовательно через все чаны 2 и затем выгружается через загрузочное устройство.Направленный отвод вторичных паров из чана 2 исключает создание сопротивления массопереносу при отгонке со стороны паровой фазы и тем самым способствуетускорению процесса отгонки.Выполнение...

Номер патента: 1423578

Опубликовано: 15.09.1988

Авторы: Демченко, Иванова, Сабуров, Умаров

МПК: C11B 1/10

Метки: испаритель, чанный, шрота

...Втори-ных паров. "арузкк исходнсг;. трота, .В нижней части корг 1 усаим=" ется разгрузочное устройство для переработанного шрота,Устройство рабстае- следдющим об-" азом.Маслосодержащий проэкстрагировяннЬ 1 й материал шрот) загружают в верх.";1 й чан 2 корпуса 1. Отгонку раствоО 5 .1 ктеля ос тществляют эа счет, тепла ;:-ухсго Водяного пара, направляемого В обогреваемые днища 4 и стенки 3 ча- .:ОВ, а также с трого водянсго,пара подаваемого в чаны 2 через полый приводной вал 7 и поль 1 е лопасти мешалок 8,. Пары испаренного из шрота растворителя и Отработанный острый Водяной пар (вторичные пары) последовательно отводятся в Вышераспсложенные чань 1 2 через барботажные решетки б в днищах 4 и затем из верхнего чана 2 удаляются из...

Номер патента: 1418352

Опубликовано: 23.08.1988

Авторы: Базаров, Умаров, Хайрединов

МПК: D01B 1/32

Метки: вымоченного, кенафа, луба, слоя, формирования

...ного транспортера, Между пластиной 4 рамы питающего транспортера 1, барабанами 28 и 32 верхнего элемента 27 зажимного транспортера и роликами 50 и 53 нижнего элемента 49 транспор- . тера расположена зона Б захвата.Устройство работает следующим образом.Тюк мокрого луба кенафа, сформированный из снопов, освобожденных от перевясел, поступает на питающий транспортер 1, где освобождается от перевясел. Далее масса луба при помощи гибких неэластичных элементов 13 и 14 с колками 15 и 16 поступает на пластину 4 рамы и далее в зону Б. захвата. В момент холостого хода мальтийского механизма 65, связанного с питающим транспортером 1, последний останавливается. Одновременно происходит зажим мокрого луба с помощью лапки, при этом устраняется...

Номер патента: 1414926

Опубликовано: 07.08.1988

Авторы: Духовный, Любар, Умаров

МПК: E02B 11/00

Метки: вертикальных, горизонтальных, дрен, подключения

...и ,содержит водоподъемную трубу 3, оборудованную защитной гравийной пробкой. 4, удерживаемой с помощью решетки 5. Через ствол скважины-дрены 1 проло Л жен также расположенный в фильтровой обсыпке 6 коллектор 7.Способ подключения скважины-дрены 1 к коллектору 7 заключается в следующем. 25В неметаллической водоподъемной трубе 3 на глубине 0,2 м ниже глубины укладываемого коллектора предварительно устанавливают решетку 5, на которую затем насыдается слой сор Л тированного гравия высотой 0,30,4 м, образующий защитную гравийную пробку 4. Затем приступают к механизированной укладке коллектора 7, в процессе которой дреноукладчик пересекает водоподъемную трубу 3 вертикальной скважины-дрены 1, при этом рабочий орган дреноукладчика срезает верхнюю...

Номер патента: 1409600

Опубликовано: 15.07.1988

Авторы: Рахманбеков, Сиражиддинов, Умаров

МПК: C03C 8/10

Метки: эмаль

...1 10 Р 0,72 0,76 0,74 0,27 0,22 0,29 Ре О Состав, мас.1 11 П 1 4 780-820 815 800 810 116,2 115,1 113,7 112,7-115,5 97 ф 2 Щелочестойкость, при2 н,НаОН 96,1 96,2 96,5 400 400 400 400 8,0 0,5 8,0 8 ф 2 63,1 67,2 Черный 122,4 23,0 39 э 4-45 ь 9 Себестоимость, руб. Оптимальная температураобжига, С Коэффициен линейного термического расширения, Ы 10 град Кислотостойкость, при20 -ной НС 1 Термостойкость, циклПрочность на удар, ДжМикротвердость, МПаЦвет покрытия - визуальный Для приготовления покровных эмалей 20 применяют пришедшие в негодность стекла цветных телевизионных кинескопов,которые сухим способом раэмалывают вфарфоровых шаровых мельницах с добавлением 6-10 мас.марганцевой руды.Тонкость помола определяется остаткомна сите У 009 и...

Номер патента: 1387149

Опубликовано: 07.04.1988

Авторы: Умаров, Халбаев, Халбаева, Шаисламов

МПК: H02M 7/48

Метки: квазисинусоидальное, постоянного

...напряжения инвертором 2. Далее осуществляют амплитудно-импульсную модуляцию высокочастотного напряжения: ключами 14 и 15 формируют первую ступень выходного напряжения; ключами 13 и 16 формируют вторую ступень, а третью ступень формируют ключами 2 и 17.На интервале времени 1 - 124 на вход преобразователя 2 через ключ 7 подают суммарное напряжение источников 5 и 6 (ключ 8 при этом разомкнут).Высокочастотное напряжение 1.1 г с преобразователя 2 на этом интервале имеет большую амплитуду, следовательно, модуляторами 12 - 17 можно сформировать дополнительные ступени выходного напряжения.На интервале времени 24 136 уменьшают амплитуду входного напряжения замыкая ключ 8, размыкая ключ 7. Отрицательную полуволну выходного напряжения...

Номер патента: 1380709

Опубликовано: 15.03.1988

Авторы: Бекеев, Елизаров, Казарян, Мурзаев, Умаров, Шихсаидов

МПК: A23K 1/00

Метки: зерна, корма, приготовления

...мальная мальная злуче ния кВ) 5 Овес 55 О 65 оя 5 6 80 ор Мак альое поглоцеерном,ервиров ние инфракрасподвергнутым анию, наблюда4-6 мкм, где ому указанная подходит ля зерно,Зффе к ба обрабь гре ,тивност отки вл лась с г; спосоооернз , ,, - х) . с й - ах, (;1 ниного излучения з химическому конс ажног помощью а быч з )е к т)абтк тал.2,определ ственнь пыто тельные ннл нсти р. иче, чя корзьх способов ь в ма приве ется в области спектра оно достигает 907., Поэ часть спектра наиболеевоздействия на кормовое лучения с отражателями, размещеннымисверху, и бункеры для загрузки и выгрузки зерна, Обработку зерна ведутинфракрасными лучами с длиной волны4 мкм при удельной мощности потокаи:)лучния 26 кВт/м и экспозиции35 с, Ифракраснье лучи вызьвают...

Номер патента: 1375205

Опубликовано: 23.02.1988

Авторы: Адиньяев, Бекеев, Дугричилов, Мурзаев, Умаров

МПК: A01K 5/02

Метки: жидких, кормов, раздатчик

...друг друга вдоль нее и по окружности емкости. Камеры имеют сливные отверстия 5 в торцах. Наиболее предпочтительным является снабжение емкости четырьмя камерами, смещение которых между собой по окружности составляет 90".Емкость сообщена с подводящим трубопроводом при помощи выполненного в стенке последнего отверстия 6. Вращение емкости осуществляется посредством электродвигателя 7, вал которого связан с фланцем емкости через зубчатую передачу 8, снабженного исполнительным механизмом с шаговым устройством 9. Раздатчик работает следующим образом.Жидкий корм, подаваемый по трубопроводу 2, поступает через отверстие 6 в емкость 1, из которой он через окна 3 заполняет камеры 4, В исходном голожении крайняя левая камера заполняется кормом...

Номер патента: 1374061

Опубликовано: 15.02.1988

Авторы: Квочка, Минаева, Умаров, Умарова

МПК: G01J 1/04, G01J 3/18

Метки: дозиметр, излучения, ультрафиолетового

...дозиметра соотношением3.=БфЕ(Я). (1)Из соотношения (1) определяют чувствительность прибора без корригирующей диафрагмы Б = --(2) Определяют коэффициент пропускания корригирующей диафрагмы в зависимости от длины волны из соотношенийК(3) Б(Ъ) =сопя;сопзс Е(Ъ)К(ъ) = ----- (3)хЬ)В дозиметре применена на входе интегрирующая сфера, поэтому входная спектральная щель освещается равномерно по всей поверхности. Конден-.сатор 6 представляет собой оптический волоконный жгут из нерегулярно уложенных кварцевых волокон, следова тельно, профиль корригирующей диафрагмы 5 должен представлять собой прорезь, симметричную относительно меридиональной плоскости спектрографа. Высота прорези в каждой спект ральной координате на фокальной поверхности...

Номер патента: 1370134

Опубликовано: 30.01.1988

Авторы: Россихина, Степанов, Умаров

МПК: C12N 1/00, C12Q 1/00

Метки: азота, выделяемой, закиси, микроорганизмами, почвенными

...сре ды (Гильтая, сусло), После посева флаконы закрывают резиновыми пробками, вытесняют воздух над поверхностью среды аргоном и вводят ацетилен (10 об среды аргоном и вводят ацетил (10 об.7) . 35 Флаконы инкубируют при 28 С в течение 1 сут, Газовую пробу (1 мл) отбирают шприцом с прокладкой из аскарита толщиной 1 мм, весом 0,4 г (фракция 0,3-0,5 мм) и проводят газохромато графическое определение содержания в ней Х О.Результаты анализов газовых проб, отобранных двумя способами, представлены в табл. 1 и 2.45Как следует из табл. 1 и 2 в пробах, отобранных стандартным способом (1), закись азота не обнаружена, тогда как предлагаемый способ отбора газовой пробы (11) позволяет выявить значительное выделение закиси азота бактериальными и...

Номер патента: 1360768

Опубликовано: 23.12.1987

Авторы: Азев, Вагапов, Кириленко, Лунева, Умаров

МПК: B01D 19/00

Метки: дегазатор

...увеличивает эффективность разделения многокомпонентной жидкости 1 1360768 2Изобретение относится к технологии разделения многокомпонентных жидкостей, а именно к технологии извлечения легких компонентов из углеводородного сырья, в частности из газового конденсата.Цель изобретения - увеличение эфФективности разделения углеводородной жидкости на низкокипящие и высококипящие компоненты.На чертеже схематически изображендегазатор.Дегазатор состоит из цилиндрического корпуса 1, в котором установле г.ны патрубок 2 ввода нагретой углеводородной жидкости, патрубок 3 вывода паровой Фазы и патрубок 4 выводажидкой фазы, Внутри корпуса 1 установлен циклон 5, вход которого подключен к патрубку 2, и тепломассообменное устройство в виде горизонтально...

Номер патента: 1349712

Опубликовано: 07.11.1987

Авторы: Абдукадыров, Канивец, Мухиддинов, Умаров

МПК: A01D 45/06

Метки: кенафоуборочного, комбайна, транспортирующее

...16 с наружным звеном 17 цепи, Верхняя часть пальцев 14 относительно эластичной ленты 16 изогнута в сторону движения транспортера, а нижняя - в противоположную сторону. Упорная дорожка 15 размещена с возможностью взаимодействия с нижним плечом пальцев 14 до приема стеблей в зону обработки. При этом верхняя кромка транспортера 7 расположена выше плоскости стола 6 (фиг. 2).Комбайн является прицепной машиной и агрегатируется с колесными тракторами любого типа. Рабочие органы имеют привод от вала отбора мощности (не показан) .Кенафоуборочный комбайн работает следующим образом.Комбайн, двигаясь по полк, делителями 2 40 отделяют стебли одного рядка от массива стеблестоя и ориентирует их верхушечной частью к зажимному транспортеру 4. Стебли,...

Номер патента: 1346663

Опубликовано: 23.10.1987

Авторы: Демченко, Сабуров, Умаров

МПК: C11B 1/10

Метки: испаритель, чанный, шрота

...стержня, полость которого сообщена с полостью мешалки. Вороши- тели 7 размещены ца лопастях 6 с шагом, уменьшающимся по направлениюк ее периферии пропорционально расстоянию от вала 5. На лопастях Ь мешалок в нижней части со стороны,обращенной по направлению вращения мешалки выполнены скребки в ниде заостренных кромок лопастей,Испаритель также содержит патрубки загрузки ц выгрузки шрота, перегрузочные клапаны 8 между чанами 2,патрубок отвода вторичных паров 9 и отвода глухог о пара,Пспаритель лля шрота работает следующим образом,г рот загружают в верхний чан 2,гпе оц ггодвг рга . ся тс вдовому и мехаггцческому во ггпу цгвцю со стороны глухого пара, подаваемого в стенки 3 и днища 4 чанов 2, острого пара, подаваемого через полый...

Номер патента: 1342462

Опубликовано: 07.10.1987

Авторы: Адиньяев, Бекеев, Мурзаев, Умаров

МПК: A01K 5/00

Метки: дозатор, жидких, кормов

...тягой 7, 2 Бснабженной рукояткой 8, Тяга перекинута через ролики 9, Для контроля выдачи заданных доз корма служит оттарированная шкала 10, при этом гибкаятяга оснащена указательной стрелкой11. Крайнее верхнее положение верхнего торца емкости ограничивается упором 12, Это положение верхнего торцасоответствует уровню размещения свободного конца сливного патрубка, Гиб 35кая трубка снабжена клапаном 13,Дозатор работает следующим обра-"зом.С помощью рукоятки 8 и гибкой тяги 7 верхний торец емкости переводится в крайнее верхнее положение и внее по гибкой трубке 2 через открытыйклапан 13 из кормойровода 3 поступает жидкий корм, При полностью заполненной емкости, что соответствует размещению указательной стрелки 11 напротив нижнего деления...

Номер патента: 1331479

Опубликовано: 23.08.1987

Авторы: Бабаев, Живилкин, Умаров, Шаймарданов

МПК: A23N 4/24

Метки: дольки, дыни, отделением, плодов, разрезания, семян

...для резки на дольки, нижние части наклонных рабочих кромок которых находятся в контакте с нижними кромками 3 и 4 отверстий планки 5 средства для отделения семян, изогнутой в форме клина с рабочим ребром рым углом к ее поверхности в цапрэвленин к вершине клина установленысопла 7 и 8, связанные с источникомсжатого воздуха. Струя воздуха отрывает плаценты с семенами, Нижниечасти рабочих кромок ножей 2 сдвигают ллацецты с семенами в отверстияпланки 5. 1 ил. 6. На нижних кромках 3 и 4 отверстийс внешней стороны планки 5 под острымуглом к ее поверхности в направлениик вершине клина установлены сопла г,7 и 8, связанные с источником сжатого воздуха (не показан).Устройство работает следующим об 10При подаче плода направляющие 1центрируют его,...

Номер патента: 1320056

Опубликовано: 30.06.1987

Автор: Умаров

МПК: B25H 7/04

Метки: детали, припуска, разметки, стыкуемой

...7 вводится между базовой 12 истыкуемой 8 деталями, припуск которой перекрывает кромку базовой детали 12. Установив Г-образный упорна. кромку базовой детали 12, перемещают разметчик 3 вдоль нее, при этомразметчик 3 оставит на стыкуемой детали 8 след, по линии которого, обрезав припуск, получают нужный стыкмежду деталями 12 и 8.Формула изобретенияУстройство для разметки припускана стыкуемой детали, содержащее основание и установленный на нем свозможностью перемещения кронштейнс разметчиком на конце, о т л и ч аю щ е е с я тем, что, с целью повышения точности разметки, на кронштейне выполнена мерная шкала, а основание - с Г-образным упором, предназначенным для взаимодействия с деталью, и окном с риской на одной изего сторон,...

Номер патента: 1318858

Опубликовано: 23.06.1987

Авторы: Ангерт, Кальштейн, Резник, Умаров

МПК: G01N 21/41

Метки: кристаллов, показателя, преломления, сегнетоэлектрических

...преломления соотношениями, описывающими законы сохранения волновых векторов и закон сохранения энергии. Для прямолинейного рассеяния этот закон имеет вид 18858 2и ,и ,и - соответствующие им покаоезатели преломления.Рассеяние на высокочастотной поляритонной ветви в кристалле может бытьзарегистрировано при следующих геометриях рассеяния;Х(ЕУ) Х, (а)1 О или У(7 Х)У, (б),где 2 - направление оптической осикристалла.Из (а) и (б) следует, что направ 15 ление рассеяния должно совпадать сосью Х (для поляризации а ) или с осьюУ (для поляризации о). В этом случаепоказатель преломления и являетсяонеобыкновенным пе.20 Из (1) следует, чтооо Ъ + Фп, (и и)+п (2)Фгде и и п - обыкновенные показатели преломления для предельной длины волны...

Номер патента: 1304924

Опубликовано: 23.04.1987

Авторы: Богомолов, Горшков, Гридякин, Заика, Умаров

МПК: B07B 13/00

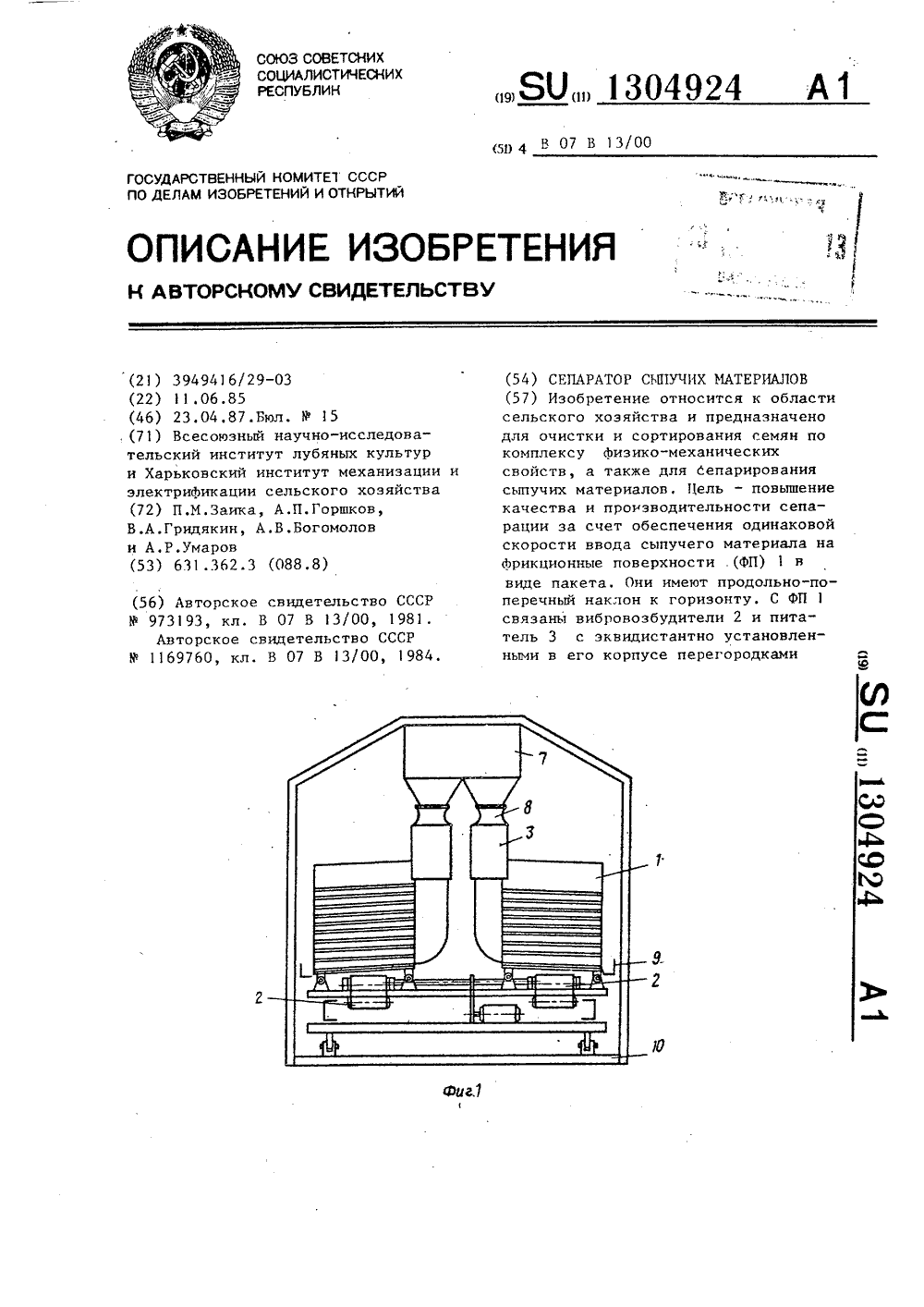

Метки: сепаратор, сыпучих

...2, связанных с поверхностями 1, питателя 3, в котором каждая последующая эквидистантная перегородка 4, подводящая семена на нижележащую поверхность сепарации в месте приема материала, установлена ниже предыдущей на постоянную величину, а регулирующая заслонка 5 расположена на одинаковом расстоянии от верхних краев перегородок 4. Пита- тель 3 выполнен телескопическим с возможностью вертикального раздвижения, в верхней выдвижной части б корпуса установлена жестко связанная с ней заслонка 5. Между питателем 3 и бункером 7 установлен переходной эластичный патрубок 8, Для сбора про 2дуктон разделения в сепараторе насходе с поверхностей 1 имеются приемники 9 продуктов разделения. Всеузлы смонтированы на станине 1 О,Устройство работает...

Номер патента: 1304777

Опубликовано: 23.04.1987

Авторы: Рашидов, Супрунов, Умаров

МПК: A01D 46/14

Метки: аппарата, барабан, вертикально-шпиндельного, хлопкоуборочного

...виде лопастей (фиг. 2 и 3), цилиндра (фиг. 4) или щетки и щетки с продольными струнами (фиг. 5 и 6). Прижимной стержень 2 кицематически связан со шпинделями 1 посредством шестерец 5 и 6.Хлопкоуборочный аппарат по время работы поступательно двигается вместе с магцицой вдоль рядка хлопчатника. Барабаны, врацьаясь встречно, заволят кусты хлопчатника в рабочую иель и оожимают их. Зубчатые рабочие органы 1, вращаясь навстречу движению кустовой массы, своей зубчатои поверхностью нанизывают хлопковые дольки и, наматывая их на себя, извлекают из хлопковых коробочек. Каждый прижимной стержень 2, вращаясь навстречу смежному зубчатому рабочему органу 1 во время извлечения и наматывания долек хлопка, постоянно полжимает их к его телу.Этим...

Номер патента: 1299856

Опубликовано: 30.03.1987

Авторы: Адиньяев, Бекеев, Темирханов, Умаров

МПК: B60P 3/24

Метки: средство, транспортное

...кузов 1, снабженный перфорированными перегородками, разделяющими последний на отсеки. Перфорированные перегородки сое"динены жестко с внутренней стенкойкузова 1 и полым перфорированнымвалом 3, последний установлен накронштейнах 4, смонтированных нараме 5,На кронштейне установлен механизм 6 поворота цилиндрическогокузова. Каждый отсек съемного цилиндрического кузова снабжен загрузочно-выгрузочными люками 7 и выгруэочным люком 8.Для осуществления вентилирования,охлаждения или подачи регулируемойгазовой среды на раме смонтированавентиляторная установка 9. Выгрузкаплодоовощной продукции осуществляется поднятием кузова и открытием люка 8.Транспортное средство эксплуатируется средующим образом,Цилиндрический кузов 1 посредст-вом...
