Способ подключения вертикальных и горизонтальных дрен

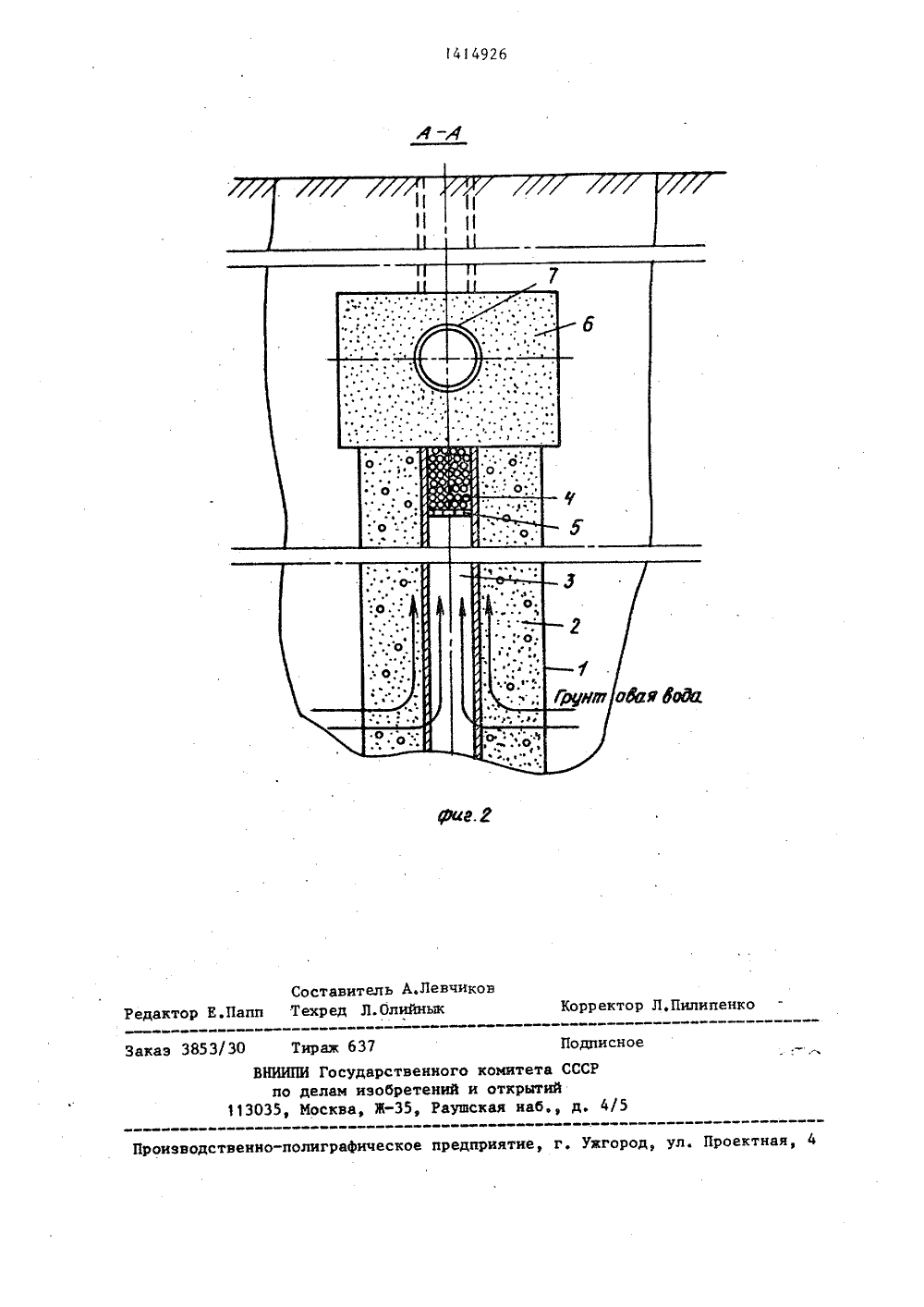

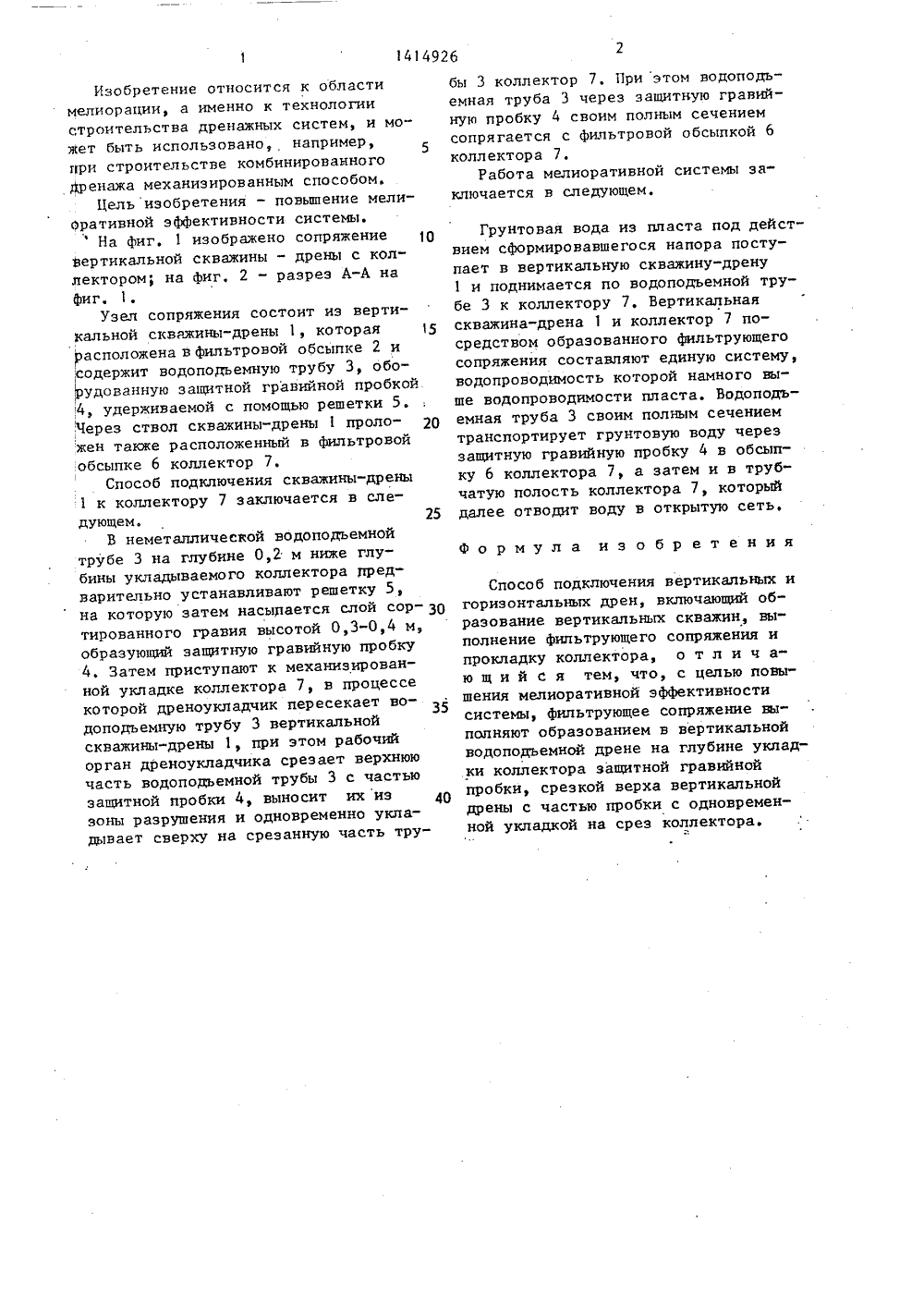

)4 Е 02 В 11 00 ОПИСАНИЕ ИЗОБРЕТЕНИЯ СВИДЕТЕЛЬСТВ Н АВТОРСН Фие. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Среднеазиатский научно-исследовательский институт ирригации им В.Д.Журина(56) Авторское свидетельство СССР У 1184894, кл. Е 02 В 11/00, 1984,Авторское свидетельство СССР 3 В 1013559, кл, Е 02 В 1/00, 1983, (54) СПОСОБ ПОДКЛЮЧЕНИЯ ВЕРТИКАЛЬНЫХ И ГОРИЗОНТАЛЬНЫХ ДРЕН(57) Изобретение относится к мелиорации, а именно к технологии строительства дренажных систем, и может быть использовано при строительстве комбинированного дренажа, Целью изобретения является повьппение мелиоративной эффективности системы, Грунтовая вода иэ пласта под действием сформировавшегося напора поступает в вертикальную скважину-дрену 1 и поднимается по водоподъемной трубе 3 к коллектору 7, Вертикальная скважина-дренаи коллектор 7 посредством образованного фильтрующего сопряжения составляет единую систему, водопроводимость которой намного вьппе водо- проводимости пласта. Водоподъемная труба 3 своим полным сечением транспортирует грунтовую воду через защитную гравийную пробку 4 в обсыпку 6 коллектора 7, а затем и в трубчатую Ж полость коллектора 7, который далее отводит воду в открытую сеть. 2 ил.Изобретение относится к области мелиорации, а именно к технологии строительства дренажных систем, и может быть использовано, например, при строительстве комбинированного 1 ренажа механизированным способом.Цель изобретения - повышение мелиОративной эффективности системы.На фиг. 1 изображено сопряжение Вертикальной скважины - дрены с коллектором; на фиг. 2 - разрез А-А на фиг.Узел сопряжения состоит из вертикальной скважины-дрены 1, которая 5 расположена в фильтровой обсыпке 2 и ,содержит водоподъемную трубу 3, оборудованную защитной гравийной пробкой. 4, удерживаемой с помощью решетки 5. Через ствол скважины-дрены 1 проло Л жен также расположенный в фильтровой обсыпке 6 коллектор 7.Способ подключения скважины-дрены 1 к коллектору 7 заключается в следующем. 25В неметаллической водоподъемной трубе 3 на глубине 0,2 м ниже глубины укладываемого коллектора предварительно устанавливают решетку 5, на которую затем насыдается слой сор Л тированного гравия высотой 0,30,4 м, образующий защитную гравийную пробку 4. Затем приступают к механизированной укладке коллектора 7, в процессе которой дреноукладчик пересекает водоподъемную трубу 3 вертикальной скважины-дрены 1, при этом рабочий орган дреноукладчика срезает верхнюю часть водоподьемной трубы 3 с частью защитной пробки 4, выносит их из 4 Л зоны разрушения и одновременно укладывает сверху на срезанную часть трубы 3 коллектор 7. При этом водоподьемная труба 3 через защитную гравийную пробку 4 своим полным сечением сопрягается с фильтровой обсыпкой 6 коллектора 7Работа мелиоративной системы заключается в следующем.Грунто вая вода из пп аста под дей ствием сформировавшегося напора поступает в вертикальную скважину-дрену 1 и поднимается по водоподъемной трубе 3 к коллектору 7. Вертикальная скважина-дрена 1 и коллектор 7 посредством образованного фильтрующего сопряжения составляют единую систему, водопроводимость которой намного выше водопроводимости пласта. Водоподьемная труба 3 своим полным сечением транспортирует грунтовую воду через защитную гравийную пробку 4 в обсыпку 6 коллектора 7, а затем и в трубчатую полость коллектора 7, который далее отводит воду в открытую сеть,Формула изобретенияСпособ подключения вертикальных и горизонтальных дрен, включающий образование вертикальных скважин, выполнение фильтрующего сопряжения и прокладку коллектора, о т л и ч аю щ и й с я тем, что, с целью повышения мелиоративной эффективности системы, фильтрующее сопряжение выполняют образованием в вертикальной водоподъемной дрене на глубине укладки коллектора защитной гравийной пробки, срезкой верха вертикальной дрены с частью пробки с одновременной укладкой на срез коллектора.1434926 г едактор Е.Пап Закаэ 3853/30 Подпис НИИПИ Государственного комитета СССР по делам иэобретений и открытий13035, Москва, Ж, Раушская наб., д,В Проиэво ставитель А,Левчиковехред Л.Олийнык енно-полиграфическое предприят Корректор Л Пилипенко ород, ул. Проектная, 4
