Стефанов

Номер патента: 1315229

Опубликовано: 07.06.1987

Авторы: Гейман, Голубев, Никиташкин, Петров, Стефанов

МПК: B23Q 7/04

Метки: автооператор

...зазор И между ним и базовыми поверхностями корпуса, тем самым обеспечивая гарантированный прием детали 23 в пределах разброса подачи детали в автооператор. Деталь занимает предварительное забазированное положение с помощью призмы 24 и скоб 27 и 28 в пределах зазоров.Дополнительный корпус 16 с самоустанавливающимся прижимом 17 в исходном положении откинут, шток гидроцилиндра 22 втянут.При повороте корпуса 2 с деталью вокруг оси 15 основания 1 ролик 6 толкателя 5 отходит от копира 13 и под действием пружины 8 происходит прижатие детали 23 исполнительным элементом захватного устройства 4 к базирующим поверхностям корпуса 2 и гарантированное удержание при повороте детали в горизонтальное положение.В процессе подхода к крайнему рабс чему...

Номер патента: 1312054

Опубликовано: 23.05.1987

Авторы: Василенко, Верташов, Стефанов

МПК: B66C 15/00

Метки: грузового, каната, ограничитель, отклонения, угла

...верхней части обоймы, установленной в корпусе посредством кольца 12, связанного соответственно с обоймой и корпусом взаимно перпендикулярными полуосями 13 и 14.Ограничитель работает следующим образом.Грузовой канат 6 при своем отклонении от вертикали на угол, превышающий допустимый (фиг.1), соприкасается в нижней части сквозного отверстия 10 с обоймой 7, проворачивая ее относительно оси 13. Обойма 7 криволинейной поверхностью 9 средней части углубления 8 взаимодействует на нижний шток 3 (фиг,2), который нажимает через планку 4 на конечный выключатель 5, и грузоподъемный механизм отключается.Аналогично работает ограничитель при отклонении грузового каната впра 2054 2во, только в этом случае обойма приповороте нажимает своей...

Номер патента: 1307452

Опубликовано: 30.04.1987

Авторы: Калабухов, Облетов, Стефанов, Фатхи

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...на любом из элементов НЕ 10 и И 13 и информационных выходах 6 и 7 модуля на контрольном выходе 26 при данном наборе входных и настроечных сигналов формируется сигнал "1", что сигнализирует о наличии неисправности в многофункциональном логическом модуле. В табл.2 приведен диагностический словарь, с помощью которого можно определить неисправность многофункционального логического модуля.Предлагаемый многофункциональный логический модуль реализует все логические функции двух переменных и обладает при этом существенным преимуществом - возможностью самоконтроля в процессе функционирования.Применение модуля при построении различных цифровых устройств позволяет упростить диагностирование самого модуля, а также значительно улучшить контроле- и...

Номер патента: 1296943

Опубликовано: 15.03.1987

Авторы: Виноградская, Савагов, Стефанов

МПК: G01P 5/24

Метки: бассейна, водного, гидролокационного, профиля, скорости, течения

...выбранной дальности г, втораядальность г должна удовлетворять ус 25 ловию соз Ы-М/2) Г =Г . - аЕ соз (к+ Ч/2)На чертеже изображен узконаправленный гидролокатор в точке О с шириной диаграммы направленности Ч, излучающий в среду акустические импульсы под углом Ю к вертикали и принимающий рассеянные в обратном направлении сигналы, Сигналы записываются на эхограмму и параллельно в память ЗВМ или на магнитную ленту. Выбранным дальностям г, соответствуют диапазоны глубин ьЕ = =г, М з 1 пК(сгссс ), Если эти диапазоны глубин ьЕ, и дЕ содержит общую2часть ьЕ )О (на чертеже это толщина заштрихованной области), то сигналы, полученные с дальностей ги г , содержат коррелированную составляющую, обусловленную рассеивателями из диапазона дЕ. Одни и те...

Номер патента: 1290406

Опубликовано: 15.02.1987

Авторы: Зиновьев, Крюков, Стефанов

МПК: G11B 5/02

Метки: аналоговых, воспроизведения, записи, магнитной, сигналов

...положительных, так и отрицательных значений сигнала на весь линейный участок Р, - р зависимости Р Н), по 129040 б 4равления. ма тора. казанной йа фиг.2 в, а не только от 0 до Ф и от 0 до Р соответственно1для положительных и отрицательных значений записываемого сигнала, Сигнал, считываемый магнитной головкой 5 воспроизведения с подвижного носителя информации, усиливается в усилителе б воспроизведения и имеет вид, показанный на фиг, 2 в, Лалее блок 7 восстановления постоянной составля ющей смещает нулевой уровень сигнала (фиг,2 г) до полной ликвидации его отрицательных значений (выделения модуля). Этот сигнал подается на элемент 8 задержки, осуществляющий эа держку аналогового сигнала (фиг,2 г). Задержанный сигнал подается на сумматор 9,...

Номер патента: 1289440

Опубликовано: 15.02.1987

Авторы: Журавский, Кириленко, Лишко, Мельничук, Скорик, Стефанов

МПК: A23C 17/00, A23C 7/00, A61K 35/20 ...

Метки: фосфолипидов

...соотношении 1:(4-6)33,37 .Колоночная хроматография позволяет выделить фосфолипиды практически45 в чистом виде, однако использованиехроматографических методов сопровождается потерями вещества. При выделении фосфолипидов путемколоночной хроматографии достигается 5 О выход фосфатидилхолина (лецитина)89-91П р и м е р 1, К 1 л пахты добавляют 35 .-ную НС в соотношении пахта:кислота 1:0,0023 (до появления 55 признаков коагуляции). Затем выделяют осадок центрифугированием на рефрижераторной низкооборотной центрифуге при 1000 об/мин в течение 5 мин,опри 4 С. Супернатант удаляют, а к1289440 Таблица 1Сравнительный выход основных классовлипидов (г/1 л) Пахта цельная, не обработаннаякислотой Классы липидов Пахта после обработки кислотой...

Номер патента: 1283704

Опубликовано: 15.01.1987

Авторы: Гаврилина, Стефанов, Янсон

МПК: G03F 5/14, G03F 5/16

Метки: изображения, растрового

...структурой или более чем двух линейчатых растров не всегда возможно из-за возникновения муара.3704 Если необходимо получить растровое изображение оригинала с интервалом плотностей, равным 1,1, то долю 35 экспозиции за каждым растром определяют по зависимости интервала оптических плотностей от долей,экспозиции эа каждым растром, которая данана чертеже. Цля укаэанной величины 40 плотностей получаем 207 от основнойэкспозиции за растром с интервалом,равным 0,7, и 807. за растром с интервалом 1,2 (на чертеже показанопунктиром).П р и м е р 2. В фоторепродукционном аппарате на фотопленке ФТ 41 последовательно экспонируют полутоновоеизображение оригинала, изготовленногона непрозрачной основе через два серых 50 -контактных растра с...

Номер патента: 1282110

Опубликовано: 07.01.1987

Авторы: Масляный, Стефанов, Стреличева

МПК: G06F 3/14

Метки: информации, отображения

...длительностью, соответствующей времени прохождения эхосигналомрасстояния 1 - 5 м. Входной сигналпо входу 21 поступает на ключ 19,управляющим сигналом для которогоявляется сигнал на выходе формирователя 15, Для отображения этого сигнала в блоке 2 необходимо организовать хранение сигнала на время, определяемое частотой импульсов посылок и то же время позволяющее завремя прохождения сигналом одногометра запомнить амплитуду этого сигнала. Эти задачи реализуются схемой,выполненной на основе блока 11 выборки-хранения, компаратора 8, двухэлементов И 13 и 14, реверсивногосчетчика 6, ЩП 17 и блока 18 управления. 1. Устройство для отображения информации, содержащее блок индикации, четьле счетчика, управляемый генератор импульсов, два...

Номер патента: 1265589

Опубликовано: 23.10.1986

Авторы: Борисенко, Петрова, Стефанов, Чистосердов

МПК: G01N 29/00

Метки: звукопоглощения, коэффициента

...обратной связью цепью, состоящей из детектора 6, усилителя 7 постоянного тока, фильтра 8 низких частот.Устройство для измерения коэффициента затухания работает следующимобразом,Сигнал с генератора 4 качающейсячастоты подается на вход усилителя3 обратной связи. Усилитель 3 обратной связи, охваченный положительнойобратной связью цепью состоящей иэизлучателя 1 звука и приемника 2 звука, образует активный гребенчатыйфильтр, благодаря которому на выходеусилителя 3 обратной связи формируется ряд последовательных амплитудныхпиков на частота 1 1 К 2ъй Первоначальная амплитудно-частотная характеристика имеет, например,вид, представленный на фиг, 2, т,е.имеет четыре максимума и три минимума на развертке 10 - 21 О кГц, т.е.на участке...

Номер патента: 1262731

Опубликовано: 07.10.1986

Авторы: Зиновьев, Стефанов, Шайхутдинов

МПК: H03M 1/82

Метки: интервал, код-временной

...отмечающий начало отсчета информационного временного интервала. По заднему фронту второгосчетного импульса в счетчик 4 импульсов записывается число "2" и закрывается элемент И 3.В дальнейшем каждый четный импульс будет проходить на единичныйвход триггера 7, не изменяя его состояния,1При появлении разрешающих потенциалов на выходах разрядов счетчика4 импульсов, скоммутированных наблок 6 элементов совпадения с помощью .шифратора 5, подготавливается коткрыванию блок 6 элементов совпаде-ния. Следующий импульс генератора9, поступающий на вход счетчика 4импульсов и дополнительный входблока 6 элементов совпадения,проходит через блок 6 элементов совпадения на единичный вход второго триггера 8, устанавливая его в единичное1262731...

Номер патента: 1257516

Опубликовано: 15.09.1986

Авторы: Гамбаров, Гусейнов, Евтушенко, Зайцев, Липатов, Макаров, Стефанов

МПК: G01N 33/02

Метки: банках, белой, жести, консервированных, олова, питания, продуктах

...25 мл прибавляют по 2 мл110 М раствора реагента ТСНАБ и0,1-10 мл 10 М раствора ЯпС 1 5 Н Омарки "ч" ("чистый"), согласно которому 0,295 г ЯпС 1 5 НО растворяют в27,-ном растворе НС 1 и доводят до метки этим же раствором кислоты в колбеемкостью 100 мл, График Л = Е(Сзч),где А - оптическая плотность растворов, определенная на фотоэлектроколориметре ФЗК(фильтр Р 5), Сзконцентрация олова (ХЧ) в растворемкг/мл, строят на основании 10-12эямпериментальных точек. Постояннаяоптическая плотность растворов устаЗ 0 навливается через 20 мин, Уравнениеградуировочцой кривой имеет вид:,А = (О 1870 002) Сдрпш.К 2 мл 1 10 М раствора ТСНАБ вколбу емкостью 25 мл прибавляют 1 мл1, 10 М раствора аскорбиновой кислоты в 0,1 н. НС 1, 1 мл 110 М раствора...

Номер патента: 1257003

Опубликовано: 15.09.1986

Авторы: Виногоров, Вороницын, Гугелев, Стефанов

МПК: B60P 3/41

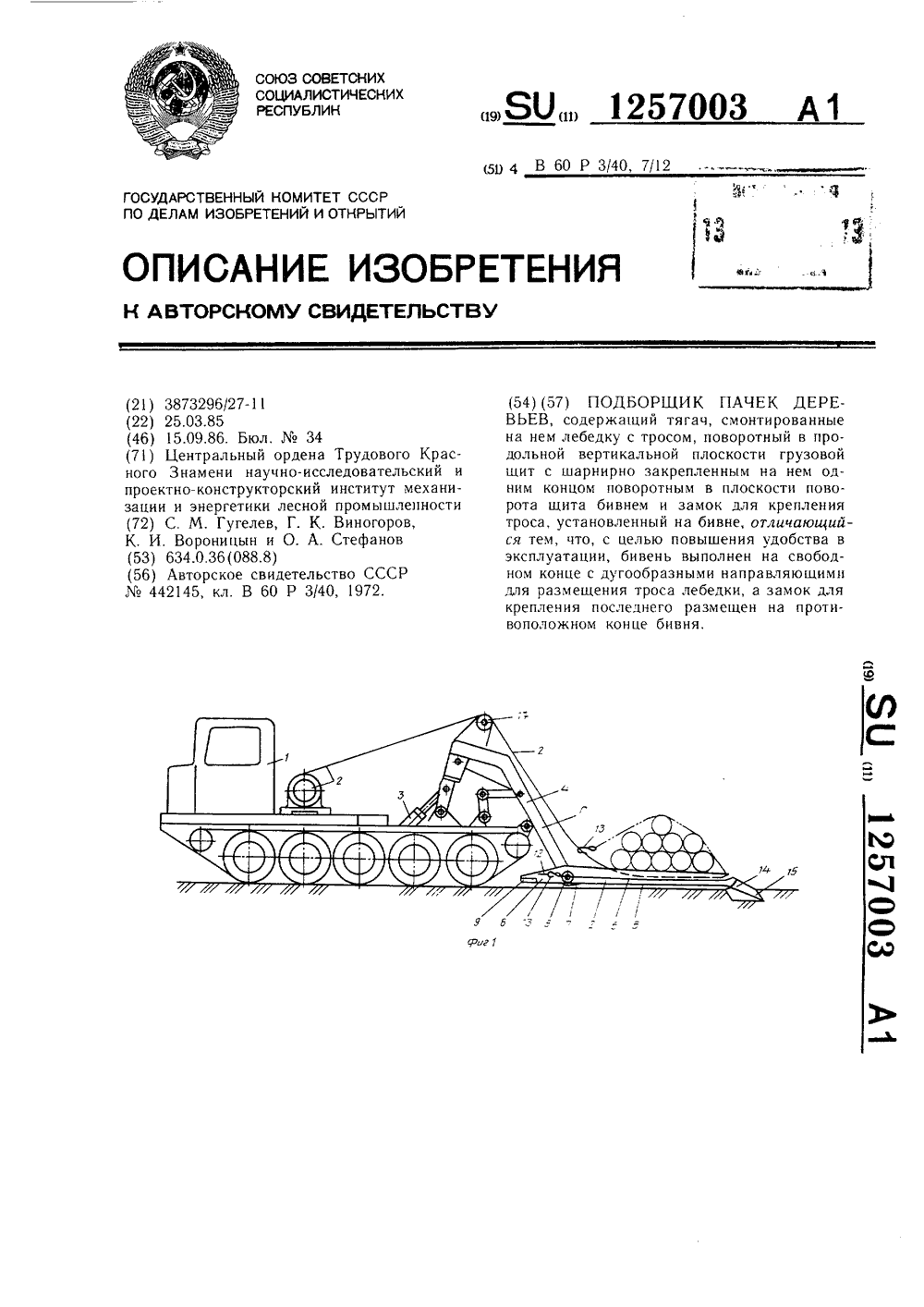

Метки: деревьев, пачек, подборщик

...2. Не выходя из кабины, оператор посредством гидроцилиндра 3 опускает нижнюю часть щита 4 до того момента, когда бивень 6 упорным плечом 8 30 (его опорной плитой 9)встретится с грунтом.Далее оператор перемещает базовую машину 1 задним ходом и бивень. взаимодействуя плитой 9 с грунтом (фиг. 2), опрокидывается на грунт в рабочее положение в (опрокидывающее усилие возникает именно блаЗ 5 годаря взаимодействию бивня 6 своей плитой 9 с грунтом). Оператор имеет возможность следить за падением бивня на грунт.При этом он смотрит также, чтобы на участке от конца бивня 6 до пачки (на предстоя щем пути следования бивня) не было препятствий, например, пней и т.п. Бивень падает на опорную поверхность В. Лыжа 16 может при этом дополнительно...

Номер патента: 1255478

Опубликовано: 07.09.1986

Авторы: Виногоров, Вороницын, Гугелев, Стефанов

МПК: B60P 3/41

Метки: деревьев, пачек, подборщик

...закреплен, например, на крюке 24, смонтированном на гните 4. Подборщик работает следующим обраПри транс 1 гортцом негрузовом пробеге базовой машины клык 6 находится вместе со шитом 4 в положении а. При этом клык 6 опирается через амортизатор 19 на ограничитель 18. Конец троса петлей 23 заведен за конец 12 скобы 11. Для забора пачки базовая машинаподходит к ней сбоку. Перед этим оператор должен опустить клык 6. Сначала он переводит лебедку в положение, соответствуюшее свободной размотке троса 2. Не выходя из кабины, оператор посредством гидроцилиндра 3 опускает нижнюю часть щита 4 до того момента, ко 1- да клык 6 упорным плечом 8 (его опорной плитой 9) встретится с грунтом. Далее оператор перемещает базовую машину 1 задним ходом и...

Номер патента: 1242326

Опубликовано: 07.07.1986

Авторы: Гейман, Никиташкин, Петров, Стефанов

МПК: B23Q 3/06

Метки: закрепления

...перед закреплением детали, общий вид;на фиг.2 - разрез А-А на фиг.1 (перед закреплением детали); на фиг,Зто же, (при эакрелении детали).В исходном положении устройствадля закрепления деталей деталь 1 сбаэирующими отверстиями 2 установлена с зазорами относительно позиционного стола 3, имеющего баэирующиештыри 4 и пяты 5 устройства.Пята. 5 посредством стенок конического отверстия 4 центрируется на нижнем конусевтулки 6, верхний конус3 стержня 7 эацентрирован в коническом отверстии Г прихвата-балансира 8и прижат к нему пружиной 9. Торцыстержня 7 выполнены по сфере радиусомиз общего центра 0 и установлены с зазором д относительно поверхностей 3 и Е пяты 5 и прихвата 8 соответственно.Устройство работает следующим образом,Деталь 1...

Номер патента: 1239199

Опубликовано: 23.06.1986

Авторы: Ахпателов, Желев, Стефанов, Федорова

МПК: E02D 1/00

Метки: грунта, массива, напряженного, состояния

...5.Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,Изобретение относится кстроительству и может быть использовано для оценки несущей способности грунтовых оснований зданий и сооружений,Цель изобретения - обеспечениеЪвозможности определениянатурных напряжений.На фиг.1 изображена схема образования полостей в массиве грунта; на фиг, 2 - график зависимости напряжение - отношение толщины полости к длине.Способ осуществляют следующим образом.С поверхности массива механизмом внедрения устанавливают зонд 1 (фиг,1) с измерительным элементом в заданной точке массиве и измеряют величину давления в грунте б (1). Отношение толщины зонда к его длине составляет 3 /2 Затеи в эту же точку устанавливают последовательно зонды 2 и 3 с...

Номер патента: 1230776

Опубликовано: 15.05.1986

Авторы: Агапов, Беклемишев, Бодров, Гусев, Журкин, Кукуджанов, Лемищенко, Митин, Нашатырев, Николаев, Порохов, Стефанов, Трофилькин, Фрейдин

МПК: B23K 20/04

Метки: металла, многослойного

...совместной холодной прокатке на четырехвалковом стане с обжатием за проход 55-757, в процессе которой происходит холодная сварка слоев. Полученную биметаллическую заготовку подвергают термодиффузионной обработке на установке, состоящей из разматывателя, излучателя электромагнитного поля с источником питания, устройства для охлаждения полосы и моталки. Обрабатьваемая заготовка перемещается со скоростью 15-20 м/мин через поперечное электромагнитное поле, создаваемое излучателем, с выделением в ней удеЛьной мощности 3400-3600 МВт/м . Ввод энергии при указанной удельной мощности способствует равномерному рассеянию энергии по толщине и ширине ленты и выэьвает в материале эффект отожженного состояния, выражающийся.в прохождении первичной...

Номер патента: 1221549

Опубликовано: 30.03.1986

Авторы: Лесуновская, Стефанов, Трохан

МПК: G01N 9/10

Метки: жидких, плотности, сред

...стремящейся вытолкнуть его из жид 0 кости. Точная настройка сердечника 6 на симметричное расположение относительно "магнитной нейтрали в катушке 5 достигается вращением сердечника 6 по резьбовой части стержня 7, выполненной в месте их соединения, что должно соответствовать оптимальному значению плотности исследуемой среды. 549 3вверх, воздух выходит через клапан (не показан). После того, как весь воздух вьндел, прибор готов к работе. После окончания работы и подъема прибора на воздух керосин и среда сливаются.В зависимости от изменения плотности исследуемой жидкости поплавок 8 опускается или поднимается, что вызывает соответствующее перемещение сердечника 6 и одновременно встречное перемещение дифференциальной катушки индуктивности...

Номер патента: 1219430

Опубликовано: 23.03.1986

Авторы: Аболь, Виногоров, Вороницын, Гугелев, Стефанов

МПК: B60P 3/41, B60P 7/12

Метки: деревьев, пачек, подборщик

...4 может бьггь закреплен на щите в том числе и на клыке 6 и можетбыть снабжен упругим амортизатором16 (например, пружиной или резиновойпластиной кольцом и т.п.). Для удобства в эксплуатации и упрощения чокеровки пачки подборщик может бытьснабжен дополнительным тросом 17,длина которого равна или несколькобольше длины клыка, который однимконцом подвижно, например, посредством кольца 18 установлен на тросе2, а другой его конец заканчиваетсясоединительным элементом, например1крюком 19, который в процессечокеровки крепят за конец троса 2, на 5 О 15 20 возникает именно благодаря вэаимодейнапример за его петлю 20. В остальное время конец троса 1 может быть закреплен, например, на крюке 21, смонтированном на щите 4.Подборщик работает...

Номер патента: 1219002

Опубликовано: 23.03.1986

Авторы: Захаров, Стефанов

МПК: A01G 23/08

Метки: валки, деревьев, направленной

...комитета СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб д.4/5Филиал ППП "Патент", г.ужгород, ул.Проектная,4 Изобретение относится к области лесозаготовок и может быть использовано в лесной промышленности и в лес. ном хозяйстве,Цель изобретения - повышение производительности направленной валки.На чертеже изображена одна из возможных схем валки деревьев по предлагаемому способуСпособ осуществляют следующим образом.В соответствии с представленной схемой валки деревьев дерево 1 срезают с корня ножевым срезающим устройством 2 импульсного действия при непрерывном движении валочной маши,ны 3 напроход.Затем комлевую часть срезанного дерева опирают торцом на нож срезаю- щего устройства 2, заносят вперед 19002 2по ходу...

Номер патента: 1214101

Опубликовано: 28.02.1986

Авторы: Стефанов, Ховака, Шевченко

МПК: A61K 9/00

Метки: липосом, стабилизации

...холестерина вмолярном соотношении 1:1. Смесь ли-,пидов, растворенных в хлороформе,высушивают в круглодонной колбе нароторном испарителе, К образовавшейся пленке добавляют смесь кристаллического инсулина в Физиологическомрастворе в концентрации 1,5-2,0 мг/мл,а также дезоксйхолат натрия в коли- ЗОчестве 0,057. Смесь встряхивают в течение 1 ч до полного эмульгированияаипидов, Суспенэию липидов с конечной концентрацией 30 мг/мл и добавками обрабатывают ультразвуком на диспергаторе УЗДНТ в течение 4 мин с.частотой 22 кГц, Не связавшийся слипосомами инсулин удаляют с помощьюгель-Фильтрации на колонках с Нер 1 таЙех С, стабилизированных Физиологическим раствором или путем ультрацентрифугирования при 100000 н В течении 60 мин при 1 С,В...

Номер патента: 1210124

Опубликовано: 07.02.1986

Авторы: Аваткова, Свешникова, Стефанов, Янсон

МПК: G01M 11/00, G03B 43/00

Метки: тест-объект

...и полученной величина мц масштабирования нахолится в пределах ЛК, которая может быть равна величине допустимого несоответствия. Если окружности с радиусами К и шКз вне окружностей с радиусами шК гпКи и К.сКз (КсК и гпК,гпК;,) (фиг. 3), то имеет место грубая ошибка масштабирования или механизм масштабирования в неисправности.Пример 1. Контроль эксплуатационных показателей фоторепродукционного аппара 20 та,например Суссер-Нова.Тест-объект изготовлен на контрастной фототехнической пленке на лавсановой основе ФТ 51 и в виде негативного изображения (прозрачные линии на непрозрачном фоне) со следующими размерами:линии Кз=38 мм; ЛК= - 1 мм; К=2; п=2,5 мм.С тест-объекта контактным способом на контрастной фотопленке на лавсановой основе...

Номер патента: 1203225

Опубликовано: 07.01.1986

Авторы: Маралов, Стефанов

МПК: E04H 15/20

Метки: воздухоопорное, сооружение

...воздуховода 6) прикреплен тканевый карман 9, который служит каплеуловителем, Вдоль воздуховода 6 проложена водоотводящая трубка 1 О, связывающая нижнюю зону кармана 9 с всасывающим патрубком 1 вентилятора 2 или с водосборной емкостью (не показано), На наружной стороне оболочки 7 укреплен наклонный водосборный тканевый карман 11. Стекающая по оболочке 7 дождевая или разбрызгиваемая для охлаждения сооружения вода по водоотводящей трубке 12 направляется в водосборную емкость.Предлагаемая конструкция пневматического сооружения позволяет при малом расходе воды существенно понизить температуру внутреннего воздуха, повысить до оптимальных зна" чений влажность воздуха и очистить нагнетаемый воздух от пыли.Радиационный перегрев пневмосооружений...

Номер патента: 1201207

Опубликовано: 30.12.1985

Авторы: Василенко, Верташов, Стефанов

МПК: B65G 67/24

Метки: вагонов, выгрузки, грузов, железнодорожных, крытых, сыпучих

...рычаг 10 подпружинен пружиной 13 и установлен в стакане 14. Привод перемещения рычагов 10 включает в себя соединенные соответственно с рычагом 10 винты 15 и 16 с правой и левой нарезкой двух винтовых пар, соединяющих рычаги 10 посредством муфт 17 с валом-шестерней 18, с которым периодически контактирует зубчатая рейка 19 рамы конвейера. Привод смонтирован под рамой 4 конвейера 3 на внутренней части кронштейна 6, закрепляемого на раме фиксаторами 20, каждый из которых имеет штырь со сферической головкой 21 и пружину 22. Каждая муф та 17 состоит из ведущей кулачковой полумуфты 23, закрепленной жестко на конце вала-шестерни 18 и входящей в зацепление с кулачковым диском 24 ведомой полумуфты, выполненной в ви" де гайки 25, винтовой пары...

Номер патента: 1180900

Опубликовано: 23.09.1985

Авторы: Климович, Стефанов

МПК: G06F 11/16

Метки: объектов, состояния, цифровых

...2 будет воспринята как правильная, если период повторения кратных ошибок в У равен 2 -1. Этот факт особенно важен при кодировании логического состояния цифровых объектов, когда на основе полученной информации судят о работоспособности цифрового блока, ТЭЗа или. элемента, так как может привести к ошибочной оценке. Чтобы исключить подобные ошибки, необходимо изменять вид обратных связей (вид используемого примитивного полинома) через каждые 2 щ -1 тактов работы устройства. Это можно сделать при помощи коммутатора, управляемого счетчиком, состояние которого изменяется через 2 -1 тактов работы устройства, причем каждому состоянию счетчикаоднозначно соответствует определенный вид обратных связей регистра сдвига.. сут;тр цслс г;я. .бок, ох;,...

Номер патента: 1180878

Опубликовано: 23.09.1985

Авторы: Калабухов, Облетов, Стефанов

МПК: G06F 7/04

Метки: сравнения, чисел

...единицы переполнения в случае наличия единицв Нразрядах в обоих числах.Работу устройства рассмотрим втрех вариантах, определяемых возможными комбинациями чисел: оба числа положительные, оба числа отрицательные, числа имеют разные знаки..Первый вариант - оба числа положительные,По команде запуска генератор 1начинает вырабатывать прямоугольныеимпульсы определенной частоты. Этиимпульсы одновременно поступают напервые входы элементов И 6 и 7. Висходном состоянии триггеры 9 и 19находятся в "1", что обеспечиваетуровень разрешающего сигнала на вторых входах элементов И 6 и 7,Таким образом, импульсы генератора 1 через элементы И 6 и ИЛИ 13для первого счетчика и элементы И 7и ИЛИ 14 для второго счетчика поступают одновременно на входы...

Номер патента: 1180257

Опубликовано: 23.09.1985

Авторы: Кашуба, Самойленко, Стефанов

МПК: B25D 3/00

Метки: инструмент, ударный

...р И. Эрдее Редактор Н. ДЗа ка з 5812/1 6 Изобретение относится к ручным ударным инструментам и может быть использовано при монтаже оборудования, когда необходимо пробивание отверстий в стенах и других каменных переборках.5Цель изобретения - упрощение конструкции.На фиг. 1 изображен ударный инструмент, разрез; на фиг. 2 - то же, со сменным рабочим органом.10Ударный инструмент содержит полыи трубчатый корпус 1 с рабочим органом 2 на одном конце и ударной частью 3 на другом, установленный на корпусе опорный элемент в виде упругой двуполостной камеры, полости 4 и 5 которой соединены перемычкой 6, охватывающей среднюю часть корпуса 1..Камера выполнена с отверстиями 7 и 8 на торцах. Корпус 1 выполнен со сквозными отверстиями 9 на...

Номер патента: 1171874

Опубликовано: 07.08.1985

Авторы: Колесников, Куликов, Сивоконь, Стефанов

МПК: H01P 1/06

Метки: вращающееся, многоканальное, соединение

...638 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к СВЧ-технике и может быть использовано в фидерных линиях, питающих сканирующие антенны,Целью изобретения является увеличение числа каналов и повышение надежности.На чертеже схематично изображено многоканальное вращающееся соединение. Многоканальное вращающееся соединение содержит волноводы 1 для стыковки с подвижным объектом, каждый из которых соединен с одним из фланцев вращающегося сочленения 2 (между собой волноводы 1 жестко соединены), и волноводы 3 для стыковки с неподвижным объектом, каждый из них присоединен к одному из фланцев...

Номер патента: 1165506

Опубликовано: 07.07.1985

Авторы: Аргунов, Егоров, Ефремова, Стефанов, Харитонович

МПК: B21D 3/12

Метки: профильных

...3 ч. Затем за- .готовку пропускают через штамп пресса пульсирующего нагружения с максимальным рабочим усилием 315 тс (ППН 315) и зажимают в захваты подвижногонатяжного устройства, расположенныепо обе стороны пресса на линии обраоботки. Заходный угол штампа 6 . Далеезаготовку нагревают по всей длинедо 800 ОС. Затем нагрев временно отклю-чают, включают рабочие ходы пресса,осуществляя обжатие заготовки при ееперемещении через рабочую зону штампаи нагреве участка заготовки, находящегося в очаге деформации и передним. Обжатие заготовки по толщинеэлементов составляет 0,002 м, амплитуда пульсации штампа 0,002 м, ачастота 10 Гц.Расчетная скорость продольногоперемещения заготовки составляетЧ = 0,095 м/с.При длине заготовки 2,0 м...

Номер патента: 1158106

Опубликовано: 30.05.1985

Авторы: Аболь, Александров, Захаров, Стефанов, Шкитин

МПК: A01G 23/08

Метки: лесозаготовительная

...на фиг. 2то же, вид спереди; на фиг. 3 - вид Ана фиг. 2,1 привод заряжания).Лесозаготовительная машина включаетповоротную раму 1, ножевое срез ающееустройство в виде П-образной качающейсярамки 2 с криволинейным ножом 3, соеди 2ненной шарнирно с поворотной рамой 1, которая соединена с помощью шарнира 4 с рамой самоходного шасси 5.На поворотной раме 1 сзади кабины оператора закреплен на поворотном валу 6 маховик 7 импульсного привода срезаю- щего устройства, к которому через кривошип 8 подсоединен пневматический цилиндр 9 энергоузла импульсного привода и шатун 10, соединенный другим концом с рам кой 2. Поворотный вал 6 служит одновременно осью вращения поворотной рамы 1.На другом конце поворотного вала 6 закреплено жестко храповое...

Номер патента: 1155322

Опубликовано: 15.05.1985

Авторы: Аргунов, Гумиров, Егоров, Зверев, Ибрагимов, Лысов, Стефанов, Харитонович

МПК: B21D 5/00

Метки: высокопрочных, заготовок, полосовых, профилей

...чем 20-30% от угла готового профиля и одновременно обжимают их на максимально-возможную величину 80-90% общего обжатия, Неизгибаемые элементы 4,5 и элементы 6 в первом переходе обжимают незначительно на 20-30% общего обжатия для того, чтобы уменьшить величину удлинения заготовки и повысить эффект заполнения угловых зон профиля. В следующем переходе изгибают элементы 2 и 3 на окончательные углы с . В этом переходе неизгибаемые элементы обжимают на максимально возможную величину для данного материала, а изги 155322 5 10 13 26 25 30 баемые элементы обжимаются на минимальную величину.В качестве примера конкретноговыполнения изобретения приводитсяспособ изготовления корытообразногопрофиля из титанового сплава ВТ 20высотой 13 мм, шириной...
