H01P 1/06 — подвижные соединения, например вращающиеся

Номер патента: 123582

Опубликовано: 01.01.1959

Автор: Васильев

МПК: H01P 1/06

Метки: вращающееся, сочленение

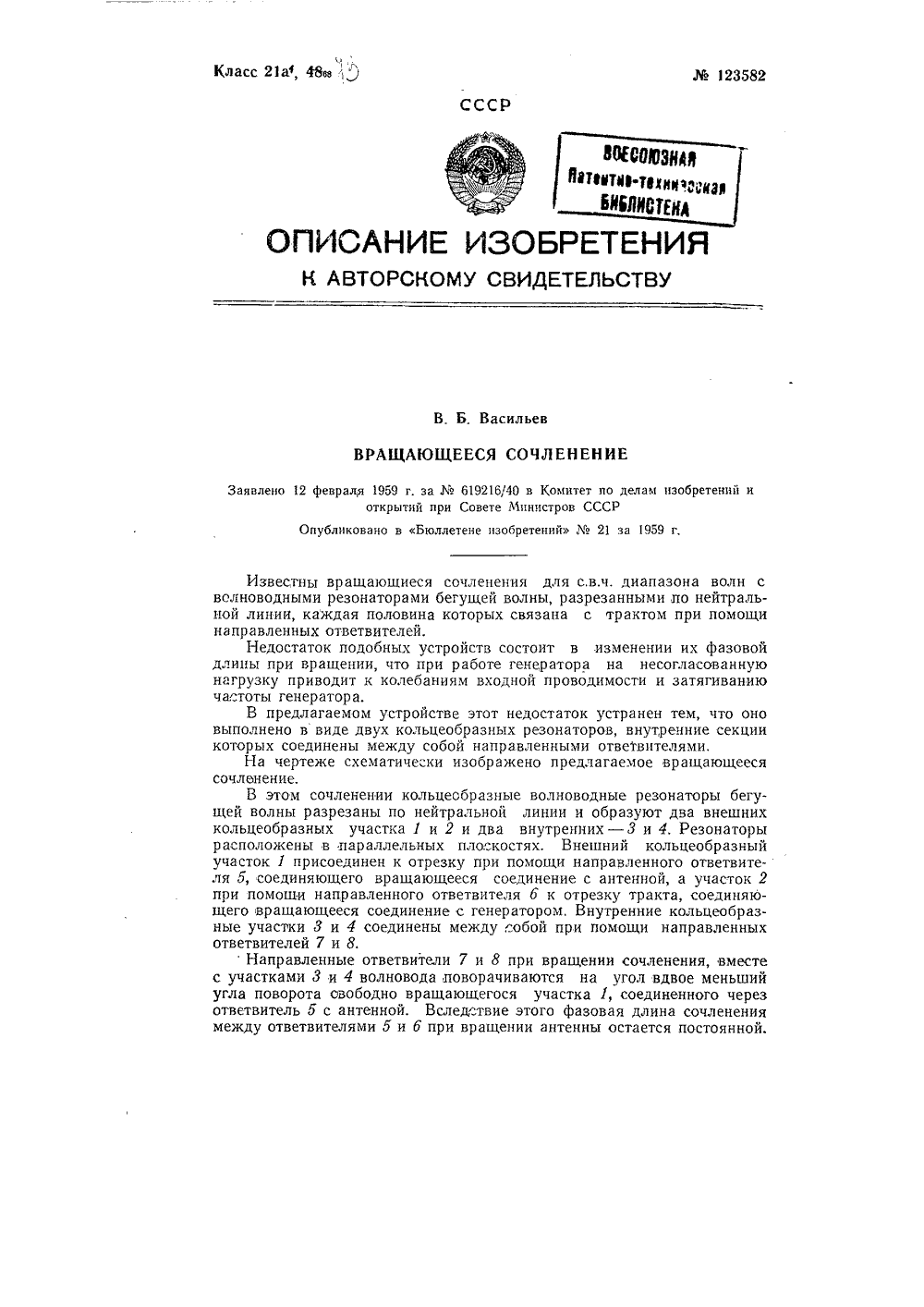

...волноводные резонаторы бегущей волны, разрезанные по нейтральной линии и систему направленных ответвителей, о т л и ч а ю щ й й с я тем, что, с целью сохранения постоянства фазовой длины устройства при вращении, оно выполнено из разрезанных по нейтральной линии и установленных в двух параллельных плоскостях кольцеобразных волноводных резонаторов бегущей волны, внешние участки которых при помощи направленных ответвителей подключены к тракту передатчика и антенной системе, а внутренние соединены между собой направленными ответвителями. 3 У изоб ний и открытий при Совете Министров СССРГр. 8 ф Комитет поРедактор Р. А. Г ева 11 нформационно-издательскнй отдел. Подп. к печ. 30.1 Хг.Объем 0,17 и. л. Зак. 8046 Тираж 660 Цена 25 коп. Типография...

Номер патента: 137549

Опубликовано: 01.01.1961

Авторы: Курников, Лисенко, Морозов, Орлов

МПК: H01P 1/06

Метки: вращающееся, коаксиальное, соединение

...в ена охватывающая ль, один конец ко - с оболочкой то по Известные коаксиальные вращающиеся соединения с емкостной сьязью обладают малой широкополостностью.Соединение, выполненное согласно изобретению, лишено этого недостатка. Сущность изобретения заключается в том, что одна из рабочих полостей соединения снабжена проволочной спиралью, охватывающей ее центральный стержень, которая одним концом соединена с центральным стержнем, а другим - с оболочкой лолости.На чертеже изображено предлагаемое соединение в разрезе, Соединение состоит из высокочастотного разъема 1, соединенного с рабочей полостью, из трех полых цилиндров 2, 3 и 4, стержня 5 и проволочной спирали 6, Зазор во внешнем проводнике соединения обеспечивается установкой...

Номер патента: 138278

Опубликовано: 01.01.1961

Автор: Гутцаит

МПК: H01P 1/06

Метки: волн, вращающееся, высокочастотного, диапазона, миллиметрового, сочленение, тракта

...вращающиеся сочленения с трансформатором волны, распространяющейся в основном, например, прямоугольном волноводе в волну Еаь распространяющуюся в круглом волноводе, снабженном вращающимся переходом. Недостатками подобных сочленений являются невысокое пробивное напряжение и значительные потери в основном тракте Н-образного волновода.В предлагаемом сочленении для высокочастотного тракта миллиметрового диапазона волн применен Н-образный металлодиэлектрический волновод, возбужденный в режиме продольной волны. Это позволяет повысить пробивное напряжение, уменьшить потери в основном тракте и увеличить широкополосность.На чертеже показано предлагаемое сочленение.В основном тракте применен Н-образный металлодиэлектрический волновод 1,...

Номер патента: 157382

Опубликовано: 01.01.1963

МПК: H01P 1/06

Метки: 157382

...концентрически размещенных коаксиальных направленных ответвителей 1 и 2 с поглошающими нагрузками 3 н шариковыми подшипниками 4, Диаметры коаксналов учовлетворяют соотношению1). 1), /Э,;з Р(;., = ., =-; =-;), что позволяет выполнитьответвитель с полной связью. На средней длине волныкоэффициенты связи ответвителей С,0 = 1 и имеет место полная передача энергии из неподвижного коаксиала во вращающийся.При уходе от волны 1., коэффициент передачи С ответвнтелей становится меньше единицы и часть мощности будет теряться в поглощающих нагрузках. При этом коэффициент полезного действия т системы будет равен ц = С 4,;. Общая длина 1 сочленения в этом варианте= 27 = (6 - 10)Х 0Во втором варианте нерезонансного вращающегося сочленения, созданного...

Номер патента: 160531

Опубликовано: 01.01.1964

МПК: H01P 1/06

Метки: 160531

...4 Подп. к печ. 24/11 - 64 г.Заказ 153/14ЦНИИПИ ГосударственногоМос Формат бум. 60Тираж 400омитета по делама, Центр, пр. Серо Типография,апунов 1. Вращающийся герметизированный переход, состоящий из концентрично расположенных цилиндрических волноводов, имеющих четвертьволновые дроссельные канавки, о тл и ч а ю щ и й с я тем, что, с целью увеличения надежности уплотнения, упрощения конструкции и уменьшения диаметра, переход снабжен цилиндрическим уплотнительным кольцом из антифрикционного пластического материала(например, фторопласта), которое фиксируется от осевого перемещения с помощью коль цевого выступа на наружной поверхности уп лотнительного кольца.2. Вращающийся герметизированный переход по п, 1, отличающийся тем, что...

Номер патента: 165798

Опубликовано: 01.01.1964

Авторы: Библ, Купиц, Панасюк, Романов

МПК: H01P 1/06

Метки: вращающееся, высокочастотное, соединение

...систему наружных колец, на которых укреплены контактшяе элементы и шпиндель с установленными на нем контактными кольцами или дисками, собран ными в пакет, имеют относительно большое переходное сопротивление и значительную емкость между контактными парами, что затрудняет их использование на высоких частотах.В описываемом врашающегяся высокочас 10 тстном соединении снижение величины переходного сопротивления и емкости между контактными парами, ооразованпыми наружными контактными элементами и внутренними контактными кольцами, достигнуто выполнением 15 контактных элементов в виде зубчатых "екторов, сггабхкенных лепестками, и установкой между контактными парами экранируюших колец.На чертеже изображена конструкция враща ющегося...

Номер патента: 166058

Опубликовано: 01.01.1964

Автор: Добринский

МПК: H01P 1/06

Метки: высокочастотное, поворотное, сочленение

...переой. 11 одписная группа142 Известные конструкции коаксиальных поворотных сочленений обладают либо малым углом поворота, либо дают шумы при вибрации вследствие разрывности экрана коаксиала.Предлагаемое высокочастотное поворотное сочленение отличается от известных тем, что оно содержит два диска с канавками, имеющими форму спирали Архимеда, в которые заложен коаксиальный кабель, а также сепараторный барабан, переводящий кабель с одного диска на другой, Такое отличие позволяет, сохраняя неразрывность коаксиала и широкую рабочую полосу устройства, существенно увеличить угол его поворота.На чертеже изображено предложенпое устройство,При вращении подвижной части 1 устройства кабель 2 сходит со спирали на диске 3 и Высокочастотное...

Номер патента: 166061

Опубликовано: 01.01.1964

Автор: Морозов

МПК: H01P 1/06

Метки: высокочастотное, поворотное, полосковое

...полосковое поворотное устройство отличается от известных тем, что в нем коаксиальные входы и выходы расположены на двух кольцевых фланцах, а центральные проводники снабжены шарнирами, чем достигается многоканальное соединение.На чертеже изображено предлагаемое поворотное устройство.Оно состоит из двух цилиндров 1 и 2, между которыми помещаются двухзвенные шарнирные соединения 3, В шарнирное соединение входят две пластины 4 и два плавных перехода 5переходыцентровкими они окпризм 7.путем смесительно коаксиалу. Плавные -разъемами 6. Для ре между цилпндраом диэлектрических ства осуществляется сти устройства отнои разреза цилиндров от пластин к связаны с ВЧ пластин в зазо леиваются ряд 1 оворот устрой щения одной ча другой по лини...

Номер патента: 166391

Опубликовано: 01.01.1964

Автор: Гроссман

МПК: H01P 1/06

Метки: вращающееся, коаксиальное, сочленение

...ви с кольцевыми реннего провод 5 что, с целью с тов сочленения и внутренним садка из дцэл трирующая СВ 0 сивность тока,щель.оюшсная группа М 142 Известны коаксиальные вращающиеся сочленения с кольцевыми разрезами наружногс и внутреннего проводников, В них токи, текущие через кольцевой зазор, обычно замыка. ются с помощью дроссельной защиты или при помощи емкости.В отличие от известных способов замыкания токов предлагается использовать отрезок линии поверхностной волны для концентрации энергии около той поверхности коаксиала, где кольцевая щель отсутствует, Линия поверхностной волны создается при помощи диэлек. трических или ферритовых насадок, частично заполняющих коакспал. Введение отрезка линии поверхностной волны позволяет исключить...

Номер патента: 185981

Опубликовано: 01.01.1966

Авторы: Борзов, Дейнега, Смирнов

МПК: H01P 1/06

Метки: вращения, подвижной, секции

...вол- диэлекумень. ве ть ной секции тоты, фазы ектродвигасч тем, что, ектродвига.ен внутриенно связан н преобраПривод для вращения подвиж ьолноводного преобразователя час или поляризации, содержащий эл 5 тель роторного типа, отличающий с целью уменьшения габаритов эл теля, кольцевой ротор его помещ круглого волновода и непосредств с одной из диэлектрических пласт 0 зователя.описываемый элепол волновой На чер гроприво стины прОтрезо ступ 2, в еже изображен для вращения у образователя. круглого волновода 1 имее отором помещен кольцевой роыг,В известных приводах для вращен гижной секции волноводного преобра поляризации или фазовращателя г конструкция статора и ротора электро ля, обеспечивающего непрерывное в волноводной секции или...

Номер патента: 177490

Опубликовано: 01.01.1966

Автор: Герасимов

МПК: H01P 1/06

Метки: волноводное, поворотное

...повороте выходного звена на произвольный угол и неподвижном входном звене, все звенья разбиты на группы, состоящие из трех смежно расположенных звеньев, соединенных между собой посредством равноплечнх рычагов, оси которых укреплены на средних звеньях каждой группы, а концы входят в направляющие, установленные на крайних звеньях группы. Известные поворотные волноводные устроиства, состоящие из ряда размещенных в общем корпусе кинематически соединенных между собой звеньев, не обеспечивают взаимного поворота всех смежных звеньев на одинаковые углы при повороте выходного звена на произвольный угол и неподвижном входном звене.Предлагаемое поворотное волноводное устройство отличается от известных тем, что все 10 звенья разбиты на группы,...

Номер патента: 221087

Опубликовано: 01.01.1968

Автор: Казароз

МПК: H01P 1/06

Метки: вращающееся, коаксиальное, соединение

...канавке статора, имеет Относительно узкий .рабочий диапазон частот и недостаточно надежно в работе,В описываемом вращающемся коаксиальном соединении расширение рабочего диапазона частот и повышение надежности его работы достигнуто тем, что контактирующие поверхности ротора и статора снабжены амальгамированными кольцеобразными выступами, соединенными между собой нерезонанснызи короткозамкнутыми отрезками линий, а в качестве жидкого металла использован раствор коллоидного серебра и,ртути, содержащий 10 - 15% серебра.СХЕМа ОПИСЫВаСсОГО КоаКСИаЛЬНОГО СОЕДИ- нения изобр ажена на чертеже.Ротор 1 и статор 2 соединены друг с другом с помощью подшипников 3, Внсшние 4 и 5 и внутренние 6 и 7 проводники ротора и статора связаны центрирующими...

Номер патента: 231639

Опубликовано: 01.01.1968

Авторы: Бергер, Ларионов, Храпалов

МПК: H01P 1/06

Метки: волноводное, подвижное, соединение

...фланец 2. Другой фланец состоит из двух основных взаимоподвижных частей: обоймы 3 и круглого фланца 4, припаянного к другому концу сильфона. За счет радиального зазора между обоймой и круглым фланцем последний может свободно вращаться и смещаться в радиальном направлении относительно обоймы. Для защиты сильфона от воздействия деформации сдвига и скручивания применены кронштейны 5 и 6, жестко связанные с фланцами 2 и 4 соответственно. Между каждой парой кронштейнов с небольшим натягом проложены резиновые прокладки 7. Конструкция и сцепление кронштейнов не мешают спльфону изгибаться и менять длину, но практически исключают воздействие на него деформации сдвига и скручивания. При воздействии на 10 фланец 2 усилий, сдвигающих пли...

Номер патента: 232342

Опубликовано: 01.01.1969

Автор: Ларин

МПК: H01P 1/06

Метки: короткозамыкатель, линии, несимметричной, подвижный, полосковой

...полосковой ливии с твер. дым диэлектриком под полоской, состоящий из двух металлических контактов, не обеспечивает достаточно надежного залыкания линии,В предложенном подвижном короткозамыкатсле для несимметричной полосковой лини т улучшение замыкания достигнуто тем, что в нсм контакты выполнены в виде расположенных по обе стороны полоски брусков треугольного сечения, одна из граней которых касается боковой поверхности полоски, другая - экрана, а третья - концов цилиндрических пружин, закрепленных в ползунс, перемещаемом в направляющей вдоль полоски.На чертеже показан предложенный короткоза мыкатель,С двух сторон полоски 1 линии размещены контакты, выполненные в виде брусков 2 и 8 треугольного сечения. Одна из граней брусков...

Номер патента: 242255

Опубликовано: 01.01.1969

Авторы: Крутиков, Модель

МПК: H01P 1/06

Метки: вращающееся, сочленение

...отрезка коаккое согласование врав двух разнесенных ного диапазона. 30 Известны и широко применяются в технике широкополосные вращающиеся сочленения, состоящие из двух волноводно-коаксиальных переходов с металлическими пирамидами сложного профиля и соединяющего их отрезка коаксиальной линии с дроссельными канавками в наружном и внутреннем проводниках,Однако такие сочленения не обеспечивают высокого согласования в двух разнесенных широких участках частотного диапазона, что не обходимо для пропускания по общему антенно-волноводному тракту широкополосных сигналов передачи и приема.Описываемое вращающееся сочленение отличается от известных тем, что каждый из волно водно-коаксиальных переходов у него настроен на среднюю частоту...

Номер патента: 244446

Опубликовано: 01.01.1969

Авторы: Кимельфельд, Кочетков

МПК: H01P 1/06

Метки: вращающийся, переход

...смазки трущихся поверхностей при скорости до 3 м/сек и избыточном давлении до 10 атм 20 при утечке из собственного объема вращающегося перехода не более 0,02 атм в час,содер- вками от из- ьцевыдержит ластичяющим ренней пер 5 Вращающийся переход для СВЧ-тракта,содержащий соединенные с секциями тракта диски, снабженные дроссельными канавками, подшипник и узел герметизации с уплотнительным кольцом, отличающийся тем, что, с 0 целью, повышения качества герметизации пеИзвестны вращающиеся переходы,жащие диски с дроссельными канаподшипник и узел герметизации.Предложенный переход отличаетсявестных тем, что диски снабжены колми каналами, а узел герметизации сополную торообразную манжету из эного материала с отверстием,...

Номер патента: 246617

Опубликовано: 01.01.1969

Авторы: Дубровин, Мировицкий, Романов, Харитонов

МПК: H01P 1/06

Метки: волн, вращающееся, диапазона, кольцевое, миллиметрового, сочленение

...изобретения Ко.чьцевое вращаюлиметрового диапазонадвух свернутых в коль20 касающихся один с дрверхности, к каждомунен прямой отрезок волтем, что, с целью уве,чгсти и обеспечения пер25 ортогональными полярволноводы выполненыстержня прямоугольного Изобретение относится к волноводной технике, а именно к устройствам кольцевых вращающихся сочленений миллиметрового д пазона волн.Известные кольцевые вращающиеся сочленения на металлических волноводах сравнительно узкополосны и не приспособлены для нередачи волн с круговой поляризацией,Цель изобретения - увеличение широкополосности кольцевого вращающегося сочленения и обеспечение передачи волн с взаимно ортогональными поляризациями, Достигается это тем, что волноводы выполнены из...

Номер патента: 250233

Опубликовано: 01.01.1969

Авторы: Иванов, Полинов

МПК: H01P 1/06

Метки: вблновбдных, секций, соединения

...изобретения ст яны омоярно и 7. лена ото- жестзом,Известное устройство для соединения во водных секций содержит фланцы с канавк в которых размещены уплотнительные колВ предлагаемом устройстве фланцы со иены шарниром, на,пальце которого укре ны две,перпендикулярные пальцу пласти пазами, в которые входит металлическая та, соединенная с одним из фланцев. Это воляет менять взаимное расположение во водных секций, например, при транспо ровке.На чертеже изображено предлагаемое ройство в двух проекциях.К волноводным секциям 1 и г припа фланцы 3 и 4, шарнирно соединенные с п щью пальца б, на котором перпендикул его оси укреплены, пластины б с лазам К подвижному фланцу 3 жестко прикреп металлическая лечта 8, боковые кромки к рой входят в пазы 7...

Номер патента: 251628

Опубликовано: 01.01.1969

Автор: Сыром

МПК: H01P 1/06

Метки: патентно«л

...для соединен ця,вол цоводных секций, содержащее фланцы с дросселями и резиновые герметизирующие кольца, размещенные в канавках фланцев, отлнчаюшева тем, что, с целью сохранения параметров устройства прп изгибах и повороте 20 волноводцых секций, фланцы снабжены полусферическигми выточками, между которыми размещен шар с внутренним волноводцым каналом и дополнительным фланцем. Известно поворотное устройство для соединения волноводных секций, содержащее фланцы с дросселями и резиновые герметизирующие кольца, размещенные в канавках фланцев,Цель изобретения - сохранение параметровустройства при,изгибах и повороте волноводных секций. Достигается это снабжениемфланцев полусферическими выточками, между которыми размещен шар с...

Номер патента: 313247

Опубликовано: 01.01.1971

Авторы: Вавилова, Керпелев

МПК: H01L 21/02, H01P 1/06

Метки: вращающийся, переход

...переход в разрезе.Устройство состоит из неподвижного корпуса 1 и жестко соединенного с ним фланца 2, Внутри корпуса 1 помещено колесо с внутренними зубьями 3, два зубчатых венца которого введены в зацепление с зубчатыми колесами 4, 5 и б.Зубчатое колесо 4 вращается на оси 7, закрепленной на корпусе 1, а зубчатое колесо 5 вращается вместе с осью 8, которая является приводной. Зубчатые колеса б (их может быть одно, два или три) вращаются на осях 9, закрепленных на водиле 10, Зубчатые колеса 4,5 и б введены также в зацепление с одинаковыми зубчатыми венцами полой трибки 11, внутренняя полость которой является одновременно трансформатором. Трибка 11 вращается на шарикоподшипниках 12, укрепленных на колесе с внутренними зубьями 8.На...

Номер патента: 339997

Опубликовано: 01.01.1972

Автор: Пиотровский

МПК: H01P 1/06

Метки: волноводно-коаксиальное, вращающееся, сочленение

...для питания возбудителей, использующее волны высших типов вкоаксиальной линии.Цель изобретения - обеспечить передачудвух независимых каналов по одному вращающемуся сочленению со сквозным отверстием по оси вращения,Цель достигается тем, что на входеводной системы питания возбудителеновлен СВЧ мост.На чертеже представлена схема устройства.Устройство содержит подвижную часть 1 инеподвижную часть 2 коаксиального резонатора, переходы 8 - б от резонатора к волноводной линии, гибридные соединения 7 и 8, 25выполненные в виде СВЧ моста, вход 9 ивыход 10 первого канала, вход 11 и выход 12второго канала,Энергия, поступающая через вход 9го канала, делится и фазируется в гиб 30 соединении 7, Чтобы на участке между переходами 8, Б и 4, б...

Номер патента: 339998

Опубликовано: 01.01.1972

Авторы: Боронкин, Курекков, Сссф

МПК: H01P 1/06

Метки: вращающееся, контактом, леханическим, соединение

...СТЕ 11- ке коаксиальной секции 1, заполлицо с 1;ей, 5 други 1 м выступает а длию родика над торцовой частью. По всей образующей цанговая втулка 3 имеет узкие прорези на /е - "-/, сс длины через угол 5 - 15 (в зависимости от диаметров роликов и коакс 11 ально секции). о Ролики 4, диаметр которых определяется толш 1.:зой сте 1 нки коакоиальной секцни, расположены в цил 1 гндричелюх гнездах се торцовой части.;.ул е к т р 0 м а Гн 1 т 11 а я зн с р Гяе р ез р а зъе м ы 15 поступает в коаксиальныс секции, проходитпз неподвижной части предлагаемого устройств а,а пример, во вра дающуюся без модуляц;1 т сигнала при вращении благодаря симметрип поля волны ТЕм (или Е - для круг лых волноводов) относительно оси вращения,Контактное устройство...

Номер патента: 394875

Опубликовано: 01.01.1973

Авторы: Зеленский, Слепак

МПК: H01P 1/06

Метки: вращающийся, коаксиальный, переход, широкополосный

...при этом количество секций может быть равно любому нечетзО ному числ. Изобретение относится к области радцотсхпики и может быть использовано для передачи электромагнитной энергии между неподвижным устройством и вращающейся системой.Извествг широкополооный коакои альп ый вращающийся переход, содержащий цапраьленный ответвитель.Известный широкополосный коаксцальцый псрсход имеет большие габариты. Предлагаемый переход отличается от известного тем, что направленный ответвитель выполнен на основе двух связанных лишш ц включен в разрыв центрального проводника коаксцальцой линии так, что два развязанных плеча его разомкнуты, а два друпгх переходят в неподвижный и подвижный центральпыс проводники, при этом одна из связанных линий...

Номер патента: 402968

Опубликовано: 01.01.1973

МПК: H01P 1/06

Метки: 402968

...переход со стандартного волцовода прямоуголь 1 цого сечения ца квадратное с поворотом поляризации ца 45, кроме того, такие волцоводцые переходы сложно изготовить. С целью упрощения конструкции и техцоло тии изготовления в предлагаемом поляризаторе в секцию ца квадратном волцоводе вместо подвижной диэлектрической пластпцы вводится металлическая пластина, поворот которой относительно продольной оси волцо вода обеспечивает регулирование поля эллиптической поляризации (от линейной через эллиптическую к круговой и обратно).На фиг. 1 показана блок-схема предлагаемого поляризатора; ца фиг. 2 - схема, пояс цяющая сущность преобразования лицсйцоц поляризации в поле эллиптической поляризации; ца фиг. 3 в в поляризатора сбоку; ца фиг. 4 -...

Номер патента: 421077

Опубликовано: 25.03.1974

Авторы: Верещак, Николаев, Тропа, Шулика

МПК: H01P 1/06

Метки: волноводный, переключатель

...резцстцвцой пластиной 7 и девя цостоградусцую фазосдвцгающую секцию 8,состоягцую пз отрезка круглого волцовода 9 с помещенной в цем диэлектрической пластпцой 10, расположсццой под углом 45 относительно плоскостей симметрии выходцого вол повода. Ротор 3 содержит отрезок прямоугольного волцовода 11, плавно цзогцутый ца 90 со входом, перпендикулярным оси вращеция, и выходом, соадащ с осью вращеция. В роторе переключателя выполцсцы так же переход 12 с прямоугольного волцоводаца круглый и девяцостоградусцая фазосдвигающая секция 13, Для обеспечения согласовация связь между кацалами статора и ротора осуществляется посредством широкополос кых дроссельцых сочлецешш 14 и 15. Для исключеция отражеццй во входцых кацалах) когда оци цс подключецы к...

Номер патента: 437156

Опубликовано: 25.07.1974

Авторы: Баева, Иоселевич, Каганский

МПК: H01P 1/06

Метки: вращающееся, соединение

...линии с зигзагообразным центральным полоском подвижной лиВращающееся соединение, расположенных одна над другои и подвижной несимметричных п ний с кольцеобразными централ ками, отличающееся тем, повышения технологичности, це лосок подвижной линии выполи разной формы. остоящее из неподвижной олосковых лиьными полосчто, с целью тральный поен зигзагооб(22) Заявлено 30,08.71 (21 а опубликования описани Изобретение относится к радиотехнике и может быть использовано в радиолокационной технике при конструировании вращающихся соединений.Известны вращающиеся соединения, состоя щие из расположенных одна над другой неподвижной и подвижной несимметричных полосковых линий с кольцеобразными центральными полосками.Однако, изготовление этих соединений...

Номер патента: 445090

Опубликовано: 30.09.1974

Авторы: Носов, Чуенков

МПК: H01P 1/06

Метки: вращающееся, коаксиальное, многоканальное, сочленение

...от температуры окружающей среды,Цель достигается тем, что впредлагаемом коаксиальном вращающемся соединении каждыИ из штыреИ подсоединен концом к центральному проводнику резонатора и снабжен емкостным зазором, плоскость21 которого наклонена под углом Ф 5 о к оси штыря, на расстоянии 0,05 длины волны от места подсоедйненияБа чертеже показан общий вид коаксиального двухканального вращающегося сочленения в продольном разрезе.Вращающееся сочленение содер жит объемные коаксиальные резонаторы Х, в каждом из которы по обе стороны от щели вращения 2 установлены емкостные штыри 3 связи с коаксиальными питающими линиями Ф; согласующие штыри5. Каждый из штырей 8 снабжен зазором б и подсоединен к центральному проводнику резонатора...

Номер патента: 451151

Опубликовано: 25.11.1974

Автор: Куренков

МПК: H01P 1/06

Метки: вращающееся, диэлектриком, жидким, заполненное, сочленение

...волн 2,устройство для дроссельные кана отверсти сац герметизации и комп5 для заполнения сочл жидкостью,тием для вы ене туцер 7 ри зкби ения ни воз Устройство для герметизации и компенсации 4 содержит эластичную манжету,расположенную в кольцевом пазу в месте10 соединения неподвижной и вращающейсячастей сочленения, Паз образован выемками в деталях 8 и 9, Манжета имеет кольцевую незамкнутую полость 10. Наружнаястенка 11 манжеты армирована упругимта ободом 12, а внутренняя стенка 1 е выполнена рифленой по всей толщине. Паэ сманжетой частично закрывается кольцом14, удерживающим манжету от проворачивания. Благодаря упругим свойствам 20 манжеты и метарлического кольда 15 (применение которого необязательно), стенка 13прижимается к хороши...

Номер патента: 544023

Опубликовано: 25.01.1977

Авторы: Буфетов, Короткий, Курзов

МПК: H01P 1/06

Метки: вращающееся, коаксиальное, соединение

...1, 2 с контактным элементом 3 во внутреннем проводнике 4 и промежуточным элементом 5 20 во внешнем проводнике 6, в неподвижной части 2 внешнего проводника 6 дополнительно установлена с возможностью осевого перемещения подпружиненная муфта 7, соприкасающаяся по торцу с промежуточным элемен том 5 в виде кольца, которое установлено вовнешнем проводнике 6 подвижной части 1 соединения, причем жесткость пружины 8, охватывающей муфту 7, больше жесткости пружины 9, охватывающей промежуточный эле мент 5.544023 Формула изобретения Составитель Е. Любимова Текред В. Рыбакова Корректоры: А. Степанова и Е. ХмелеваРедактор Ю. Комаров Подписное Заказ 915/17 Изд.317 Тираж 973 НПО Государствснного комитета Совета Министров СССР по делам изобретений и...

Номер патента: 552651

Опубликовано: 30.03.1977

Авторы: Казаров, Рябцев

МПК: H01P 1/06

Метки: вращающееся, коаксиальное, соединение

...а торец внутреннего проводника подвижного отрезка коаксиальной линии выполнен в виде полусферы,На чертеже приведено устройство предложенного соединения.Вращающееся коаксиальное соединение содержит подвижный и неподвижный отрезки 1, 2 коаксиальной линии, разделенные дроссельным зазором 3, между внешними проводниками 4, 5 которых размещены радиальные шарикоподшипники б. Во внутреннем проводнике 7 неподвижного отрезка 2 коаксиальной линии установлена подпружиненная с помощью пружины 8 цилиндрическая втулка 9 с закрепленным на ней радиально-упорным шарикоподшипником 10, а торец внутреннего проводника 11 подвижного отрезка 1 коаксиальной линии выполнен в виде полусферы, которая образована с помощью стального шарика 12, завальцованного во...
