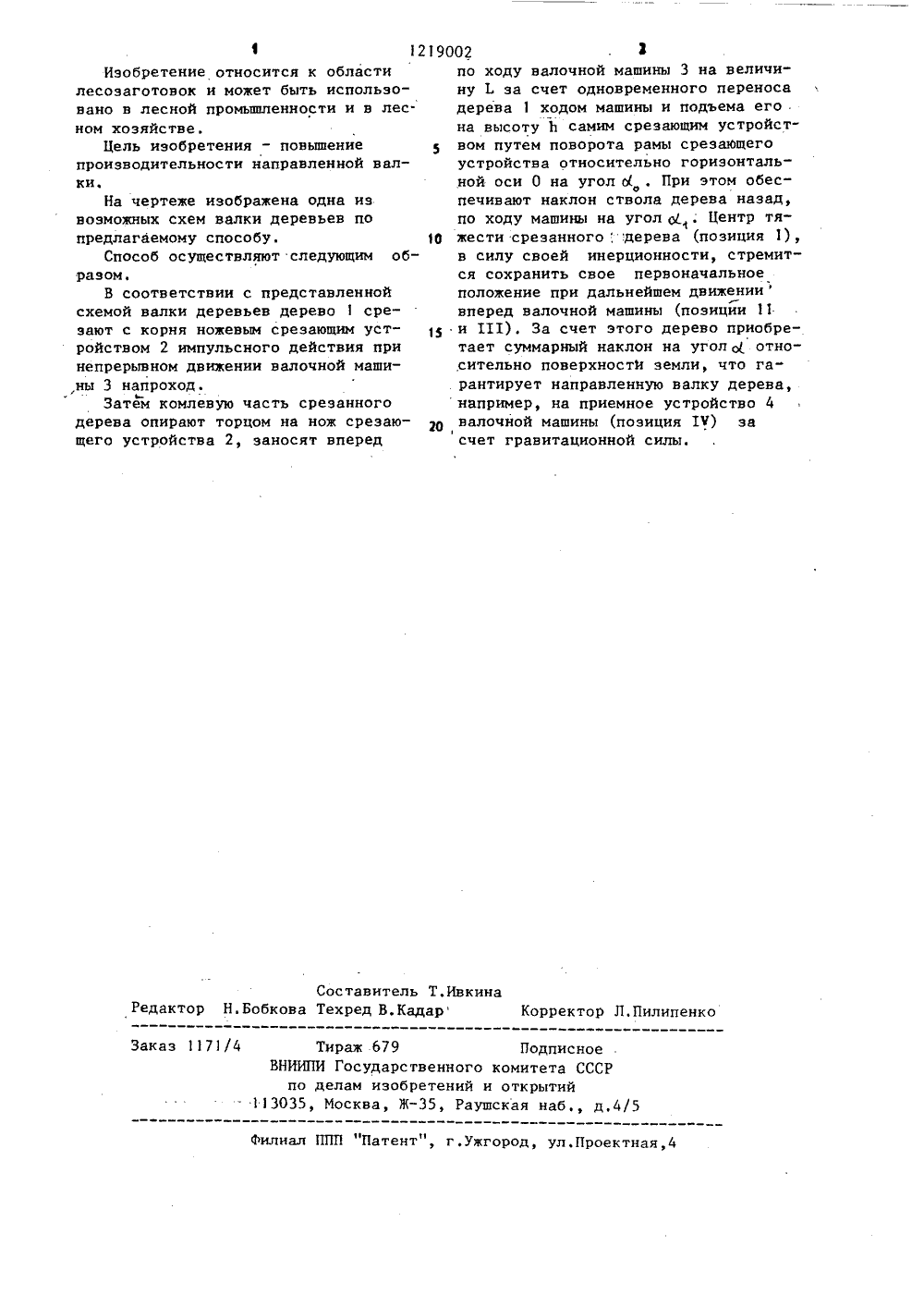

Способ направленной валки деревьев

Номер патента: 648166

Опубликовано: 25.02.1979

Авторы: Дорофеев, Зуев, Капустин, Клячко, Коровин, Любченко, Никитин

МПК: A01G 23/08

Метки: валки, деревьев, направленной, срезания

...в негоконечным выключателем (не показан), который служит для ограничения хода пильной шины при установлении недопила и подачи сигйала об окончании пиления. Наверхнем конце неповоротного в горизонтальной плоскости звена 6 штанги посредствомшарнира закреплена направляющая 11, которая свободным концом с помощью шар.вира 12 закреплена на оноре 13. В направляющей 11 установлен ползун 14, связанный кронштейном 15 со штоком гидроцилиндра 16, корпус которого шарнирно закрепленна скользящей по направляющей 11 подпружиненной втулке 7. Пружина 18 втулки 17 вторым концом упирается в опорное.кольцо 19 направляющей 11. Ползун 14 ивтулка 17 установлены на направляющей 11при помощи общей шпонки 20. На ползу.не 14 шарнирно закреплен толкатель,...

Номер патента: 496017

Опубликовано: 25.12.1975

Авторы: Артамонов, Ефимов, Меньшиков

МПК: A01G 23/08

Метки: деревьев, направленного, повала, срезания

...поворотную плошадку и гидро- цилиндр управления стойкой и поворотной 1 площадкой.Цель изобретения - снижение энергозачърат при направленном повале деревьев,Это достигается тем что гидроцилиндр управления захватной стойкой, поворотная 1 площадка и захватная стойка связаны между собой и с шасси, образуя шарнирный мнонозвенник, а ось крепления гидроцилиндра управления захватной стойкой расположена на шасси между осью крепления 2 (вращения) поворотной площадки и осью крепления гидроцилиндра управления площадкой. На чертеже изображено устройство вачальный момент повала дерева (сплош и в конечный момент (пункй).эмежду собой в виде шарнирного много звенника,В процессе работы машина подъезжает к дереву, захватывает его зажимными рычагами 2 и...

Номер патента: 514052

Опубликовано: 15.05.1976

Авторы: Кацов, Левитин, Менакер, Самойлов

МПК: E21D 9/06, E21F 17/00

Метки: движением, направления, проходческого, щита

...5, монтированное на якоре 6 электромагнита 7, выходное зеркало 8, монтированное па якоре 9 электромагнита 10, развертку луча 11 и блок 12 поочередного переключения питания.Работает устройство следующим образом.Луч лазерного генератора фокусируется 5 коллпмпрующей насадкой 2 и пересекаетсямодулирующпм диском 3, насаженным на ось привода 4, Затем луч падает на входное зеркало 5. Отразившись от зеркала 5, луч падает на выходное зеркало 8. Электромагниты 7 и 0 10 снабжены блоком 12 поочередного переключения питания их обмоток таким образом, что якорь 6 с зеркалом 5 сканирует в горизонтальной плоскости, а якорь 9 с зеркалом 8 - в вертикальной плоскости, зеркало 5 веерооб разно разворачивает луч лазера в горизонтальной плоскости, а зеркало...

Номер патента: 539563

Опубликовано: 25.12.1976

Авторы: Антсон, Крыльцов, Некрасов, Прилепин

МПК: A01G 23/08

Метки: валки, деревьев, направленной, срезания

...из корпуса 1, установленного с возможностью возвратно-поступательного перемещения по направляющей балке 2, На корпусе 1 размещены силовой цизэ линдр импульсного действия 3, срезающийнож силового резания 4 и подрезающий нож 5. Нож силового резания 4 закреплен на вертикальном валу 6, который через кривошип 7 соединен с цилиндром импульсного действия 3, установленным на корпусе 1 шарнирно, Нож силового резания 4 выполнен с упором 8 и размещен в выемке 9 корпуса 1. Подрезающий нож 5 укреплен на упоре 10 корпуса 1. На направляющей балке 2 установлены реле давления 11 и пружина 12, контактирующая с реле 11 и корпусом 1. Сама направляющая балка 2 укреплена посредством кронштейнов 13 на раме 14 лесозаготовительной машины.В исходном перед...

Номер патента: 593685

Опубликовано: 25.02.1978

Авторы: Дорофеев, Зуев, Капустин, Клячко, Коровин, Любченко, Никитин

МПК: A01G 23/08

Метки: валки, деревьев, направленной, срезания

...- пазы 1 Мпод палец 18. Сверху компенсатор за-.крыт крышкой 20. К штоку 16 шарнирно при помощи пальца 21 крепится направляющая 22, которая своим .свобод- щным концом с помощью шарнира: 23 закреплена на опоре 24 В направляющей22 установлен ползун 25,связанныйкронштейном 26 со штокомгидроцилиндра 27, корпус которого шарнирно закреплен на скоюгзящей по направляющей 22 подпружиненной. втулке 28. Пру.жина 29 вторым концом упирается вопорное кольцо 30 направляющей 22.Ползун 25 и втулка 28 установлены нанаправляющей при помоши общей шпонки31, На ползуне 25 шарнирно закрепленокоромысло 32, на верхнем выдвижном плечче 33 которого закреплен сталкивающий зубчатый упор 34, а. на:.нижнем плече - противоскольйый упор.35:.Устройство работает следуЬщим...
