Смолов

Номер патента: 1171807

Опубликовано: 07.08.1985

Авторы: Анисимов, Крайников, Курдиков, Смолов

МПК: G06F 17/17

Метки: интерполяции

...(и-раз рядность аргумента) первой и второй групп соединены с выходами соответственно с первого по (п)-й тех же групп. к - постоянный шаг размещения узловых точек по оси У,0 ( р1 - переменная, определяющая положение аргумента Х в пределах шага квантования;0 (Ч :,1 - переменная, определяющая положение аргумента у в пределах шага квантования;х, - ближайшее значение узловой точки по оси Х, меньшее аргумента Х;у -ближайшее значение узловой точки по оси У, меньшее аргумента у.В устройстве для интерполяции Х, и У представляют собой значения старших раз. рядов аргументов Х и Ус, заносимые на счетчики 1 и 2 соответственно, Коды, считываемые с этих счетчиков, выступают в роли адреса блока 5 памяти, адресное слово которого формируется путем...

Номер патента: 1160429

Опубликовано: 07.06.1985

Авторы: Водяхо, Лукоянычев, Пузанков, Смолов, Шаляпин

МПК: G06F 17/10

Метки: вычисления, функций, элементарных

...сумматора, выход регистра функций соединен с выходомпроцессора 23Недостатком известного процессора является относительно низкая достоверность результатов вычисления, поскольку общий объем оборудования, ,входящего в состав процессора, достигает нескольких тысяч корпусов инте4291160гральных микросхем большой и среднейстепени интеграции. Положение усугубляется тем, что эмиттерно-связаннаялогика, на которой реализуются современные высокопроизводительные ЦВИ, 5обладает низкой помехозащищенностью.Поэтому вероятность сбоя в устройстве, в состав которого входят несколько тысяч микросхем эмиттерно-связанной логики, оказывается достаточно 10высокой. В ряде применений, напримерпри работе вычислительной систеМыв контуре управления, ошибка...

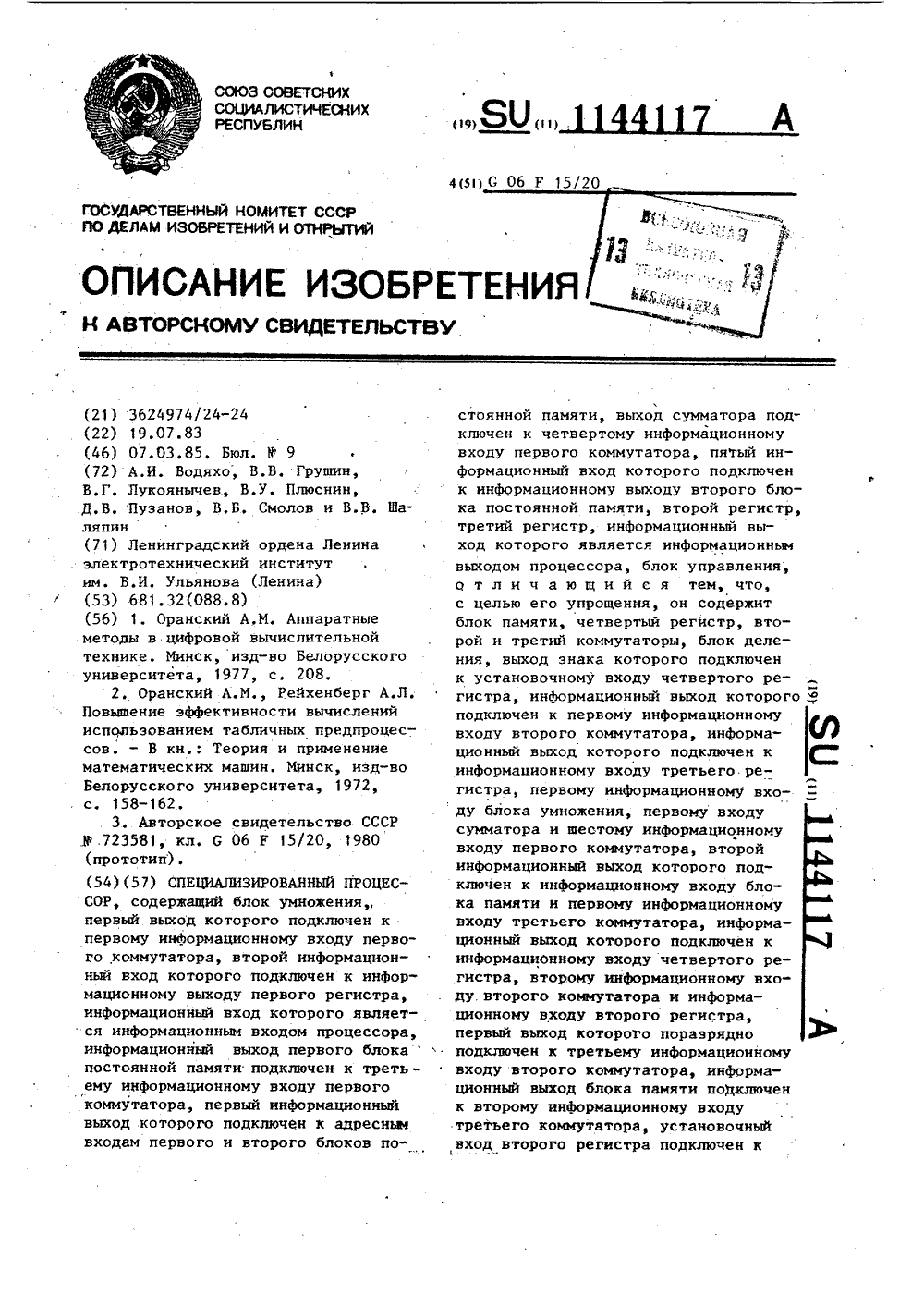

Номер патента: 1144117

Опубликовано: 07.03.1985

Авторы: Водяхо, Грушин, Лукоянычев, Плюснин, Пузанков, Смолов, Шаляпин

МПК: G06F 17/10, G06F 7/544

Метки: процессор, специализированный

...разряда регистра подключен к второмууправляющему входу первого коммутатора блока управления и счетномувходу второго счетчика, вход синхронизации которого является входомзапуска процессора, выход пятогоразряда регистра подключен к вторымвходам четырех сумматоров по модулюдва, выход шестого разряда регистраподключен к второму входу пятогоэлемента И, третий вход которогоподключен к первому информационномувыходу второго коммутатора блокауправленйя, второй информационныйвыход которого подключен к второмувходу четвертого элемента И, выходседьмого разряда регистра подключенк входу дешифратора, выход которогоподключен к первому управляющемувходу второго коммутатора блока управления, третий информационный вьгход которого является выходом...

Номер патента: 1141146

Опубликовано: 23.02.1985

Авторы: Вишневский, Гриффин, Еремин, Лазарев, Смолов, Цветкова

МПК: E02B 5/02

Метки: бетоном, канала, облицовки

...раму с рабочими органами, шарнирно соединеннуюс несущей рамой, и лебедку, установленную на несущей раме и соединенную тросом с рабочей рамой, снабжено горизонтальной телескопическойрамой с гидроцилиндром, установленным внутри нее, подвешенной к несущей раме при помощи параллелограмного механизма и гидроцилиндра, арабочая рама соединена с несущейрамой через телескопическую раму,Крометого, рабочие органы выполнены в виде ковшового цепного профилировщика, скребкового распределителя бетона и уплотнителя бетоннойсмеси,На Фиг. 1 изображено устройство,вид сверху; на фиг,2 - разрез А-Ана фиг.1; на Фиг,3 - разрез Б-Бна Фиг.1,Устройство представляет собойрабочее оборудование 1 к базовоймашине, например трактору 2, снаб 141146 1женному...

Номер патента: 1137479

Опубликовано: 30.01.1985

Авторы: Кокаев, Смолов, Тарасов, Темирханов

МПК: G06F 17/14

Метки: преобразования, уолша, функциям

...тактовый вход блока 8 формирования функций Уолша. После передачисумм в регистры 2 память сумматоров1 накапливающего типа сбрасывается вноль. Цепи сброса на фиг, 1 не показаны, На вход устройства начинаютпоступать ординаты следующего исследуемого процесса.Выходы функций Уолша блока 8 управляют работой преобразователей 3 прямого двоичного кода в обратный: если значение функции Уолша равно +1,то соответствующее значение из регистра 2 через преобразователь 3 передается в прямом коде; если значениефункции Уолша равно -1, тс содержимоерегистра 2 передается в обратном коде,В результате на вход блока 4 суммирования поступают Й произведений компонентов вектора сумм, хранящихся врегистрах 2, на дискретную функциюУолша. Блок 4 суммирования...

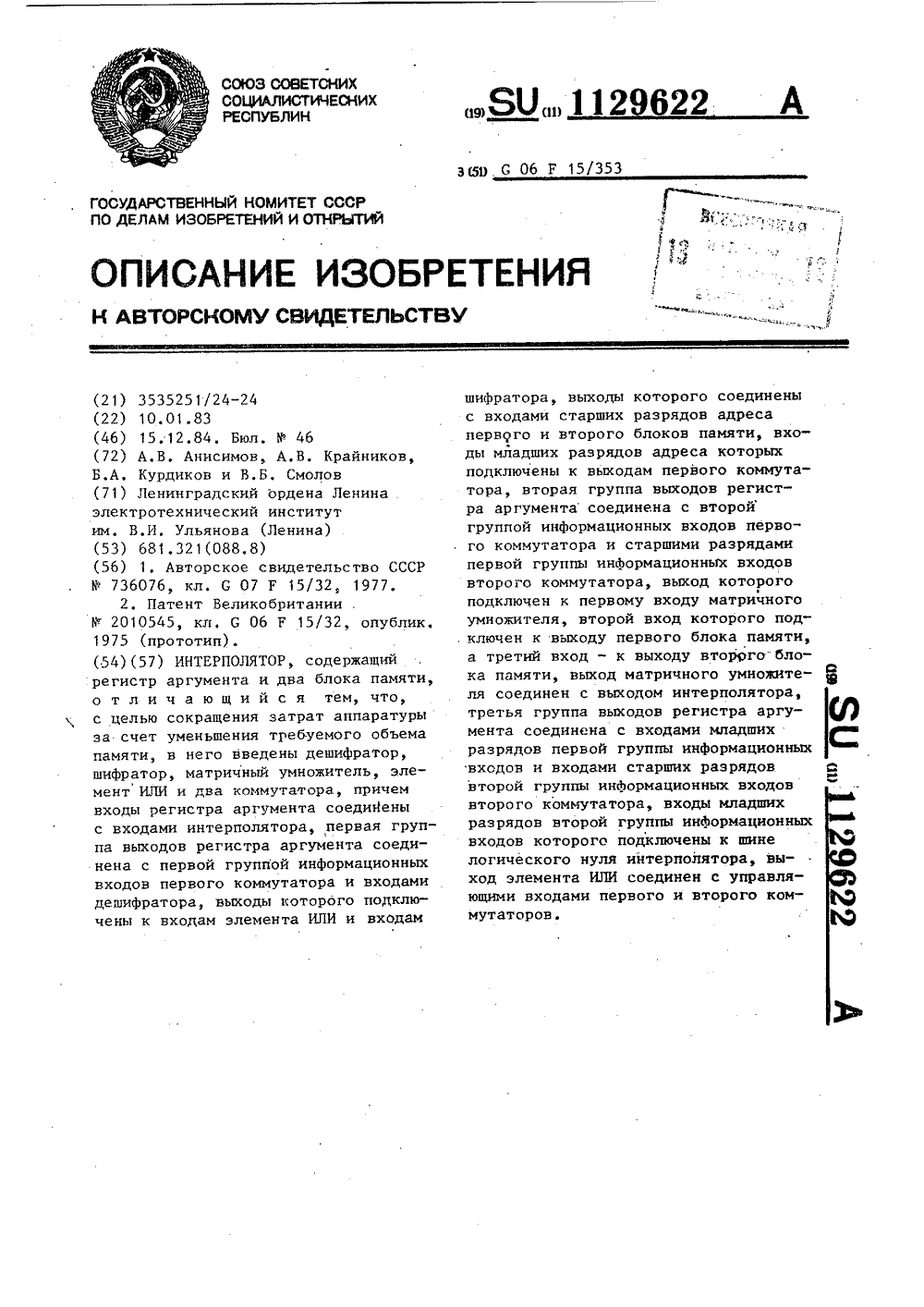

Номер патента: 1129622

Опубликовано: 15.12.1984

Авторы: Анисимов, Крайников, Курдиков, Смолов

МПК: G06F 17/17

Метки: интерполятор

...третья группа выходов регистра аргумента соединена с .входами младших разрядов первой группы информационных входов ивходами старших разрядов второй группы информационных входов второго коммутатора, входы младших разрядов второй группы информационных входов которого подключены к шине логическогонуля интерполятора, выход элементаИЛИ соединен с управляющими входамипервого и второго коммутаторов.На чертеже схематически представлен предлагаемый интерполятор.Интерполятор содержит процессор 1,первый и второй блоки 2 и 3 памяти,регистр 4 аргумента с первой, второйи третьей группами выходов 5, б и 7соответственно, первый и второй коммутаторы 8 и 9, дешифратор 10, шифратор 11, матричный умножитель 12, элемент ИЛИ 13. Устройство работает...

Номер патента: 1123038

Опубликовано: 07.11.1984

Авторы: Герасимов, Машенков, Смолов, Угрюмов

МПК: G06G 7/22

Метки: время-импульсное, вычислительное

...входного сигнала, .второй - к выходу источника второго входного сигнала, третий - к выходу источника опорного напряженияотрицательной полярности, а выходысоответственно подключены к упрвляющим входам импульсно-управляемых делителей напряжения, которые выполненына пассивных элементах с ключами 12.Недостатком известного устройстваявляется невысокая точность воспроизведения функции. гиперболического синуса.Цель изобретения - повышение точности воспроизведения функции гиперболического синуса,Цель достигается тем, что времяимпульсное вычислительное устройство,содержащее преобразователь напряженияв длительность импульсов, первый входкоторого явЛяется входом устройства,а второй вход соединен с выходом источника опорного напряжения отрицательной...

Номер патента: 1117656

Опубликовано: 07.10.1984

Авторы: Биушкин, Герасимов, Смолов, Угрюмов

МПК: G06G 7/16

Метки: проводимостью, управляемой, элемент

...и четвертого масштабных резисторов через последовательно соединенные пятый, шестой масштабные резисторы и третий управляемый ключ подключен к второму выводу элемента с управляемой проводимостью, общий вывод пятого и шестого масштабных резисторов через третий сглаживающий конденсатор подключен к шине нулевого потенциала, управляющий вход третьего управляемого ключа подключен к упраВляющим входам первого и второго управляемых ключей.На фиг. 1 изображена функциональ" ная схема элемента с управляемой проводимостью, на фиг.2 - график изменения погрешности аппроксимации корня квадратного.Предлагаемый элемент с управляемой проводимостью содержит генератор 1 опорной частоты, два многоустойчивых фазоимпульсных элемента 2 и 3, триггер 4, шесть...

Номер патента: 1117647

Опубликовано: 07.10.1984

Авторы: Биушкин, Герасимов, Смолов, Угрюмов

МПК: G06F 17/10

Метки: воспроизведения, функций

...элемента И, частотным входом - к шине ввода первойопорной частоты, а кодовым входом -к выходу блока вычитания,соединенного первым входом с шиной ввода кода масштаба, а вторым входом - свыходом первого реверсивного счетчика и кодовым входом второго преобразователя код в .частота, подключенного частотным входом к шине вводавторой опорной частоты, а выходом -к вычитающему входу первого реверсивного счетчика, соединенного суммирующим входом с выходом первогоэлемента И, второй вход которогоподключен к шине ввода аргумента,причем выход третьего преобразователя код - частота подключен к первому входу второго элемента И, а выход четвертого преобразователя кодчастота соединен с вычитающим вхо1117647 4вы- ные значения которых пропорциональны й-...

Номер патента: 1104527

Опубликовано: 23.07.1984

Авторы: Кокаев, Смолов, Тарасов, Темирханов

МПК: G06F 17/14

Метки: ортогонального, преобразования, уолшу

...соединены с выходом переполнениярегистра 7 сдвига, с вторым входомтриггера 12 и с управляющим входомкоммутатора 6 тактовых импульсов,тактовый вход которого являетсятактовым входом устройства и соединенс первым входом триггера 12. Выходырегистров 2 соединены с информационными входами соответствующих преобра"зователей 3 прямого двоичного кодав обратный, выходы которых соединеныс входами суммирующего блока 4, вь 1 ход которого соединен с. входом первого сумматора 5 с ускоренным рвспространением переносов, выкод которогоявляется первым выходом устройстваи соединен с входом буферного регистра 10 и с первым входом второго сумматора 9 с ускоренным распространением переносов. Управляющие входы преобразователей 3 прямого двоичного...

Номер патента: 1098801

Опубликовано: 23.06.1984

Авторы: Никитин, Смолов, Тимофеев, Троицкий

МПК: B28B 17/00

Метки: заполнения, пресс-форм

...что устройство регулирования заполнения прессформ, включающее приводной двигатель подъемного механизма с датчиком тока и преобразователь засыпки пресс-форм, сое- н диненныи с исполнительным механизмом заполнения пресс-форм, снабжено суммирующим узлом, задатчиком веса подъемного механизма, задатчиком веса прессуемых изделий и датчиком номера укладываемого слоя изделий, причем вход преобразователя засыпки пресс-форм соединен с выходом суммирующего узла, входы которого подсоединены к выходу датчика тока приводного двигателя, задатчику веса подъемного механизма и задатчику веса прессуемых изделий, вход которого подключен к выходу датчика номера укладываемого слоя изделия,На чертеже приведена блок-схема устройства регулирования заполнения...

Номер патента: 987633

Опубликовано: 07.01.1983

Авторы: Анисимов, Смолов

МПК: G06G 7/22

Метки: многофункциональный, тригонометрический

...тактовых интервачоя., первый выход которого соединен с обнуляюшим входомсчетчика, а второй выход - с входбм блока управления ключами, первыи, 5 второй и третий выход которого соединены с унравля-,опш;и входами одноименных клгочей, при этом третий выход являющий.я широтно - импульсным выходом преобразователя, соединен с четвертым входом блока выработки тактовых интервалов. На фиг. 1 представлсна схема преобраэовател; на фиг, 2выполнение отдельныхблоков,3511 рссбразователь содержит регистр 1 задания аргумента, цифроуправляемую проводи:мость 1 ЦУП) , масштабирующий резистор 3,клю пи 4 и 5, источники б и 7 опорного напряжения, цифроуправлнемую проводймость11 УП) Я, ключ 9, операционный усилитель 10,интегрирующий конденсатор 11,...

Номер патента: 951320

Опубликовано: 15.08.1982

Авторы: Докучаев, Зенцов, Свиньин, Смолов

МПК: G06F 17/14

Метки: ортогонального, преобразования, сигналов, уолшу-адамару, цифровых

...25 граф преобразования для и=3.Устройство содержит блок формирования временных интервалов 1, блокиэлементов И 2, блоки элементов ИЛИ 3,регистры 4, сумматоры-вычитатели 5) ЗО 2 значений дискретного входного сиг 951320нала параллельно обрабатываются эа и итераций методом быстрого преобразования Уолша-Адамара, Обработка происходит эа и тактов работы устройства.Как видно по конфигурации сигналь ного графа (фиг.2), вычислительный процесс для реализации быстрого преобразования Уолша-Адамара должен содержать п одинаковых итерационных циклов. Существенно, что оказывается 10 )возможным испольэовать для хранения исходного вектора, промежуточных векторов и, наконец, результирующего вектора одни и те же регистры.Устройство работает следующим...

Номер патента: 922721

Опубликовано: 23.04.1982

Авторы: Докучаев, Зенцов, Свиньин, Смолов

МПК: G06F 17/14

Метки: ортогонального, преобразования, уолшу

...п 1 ах.т" х 1,К20 За счет незнацительного количественного усложнения схемы известногоустройства без нарушения ее однородности (вместо 2 - 1 регистров сдвигаИи стольких же сумматоров-вычитателей25 в предгагаЕмом устройстве используются 2 регистров сдвига и столькоже сумматоров-вычитателей) удалось. расширить область применения предлагаемого. устройства. Этому расширениюЗ 0 сопутствует либо увеличение точностипредставления анализируемого сигнала,либо при Фиксированной точностиувелицение быстродействия за счетприменения предлагаемого изобретения. 35 Формула изобретения 40В результате через 211+1 тактов после поступления на вход устройстВа ПЕРВОГО ОтСЧЕта т(Х 0) На ПаРаЛ- лельных выходах устройства сформируются 2 " коэффициентов...

Номер патента: 920839

Опубликовано: 15.04.1982

Авторы: Гловацкий, Зельдин, Смолов, Шумилов

МПК: G11C 11/14

Метки: запоминающий, модуль

...6 ЦМД, дешифратор 7, накопитель 8 с произвольной выборкой информации, ге.- нератор 9 ЦМД, регистр 10 сдвига ЦМД, шины 11 и 12 управления переключателями ЦМД, шина 13 управления репликаторами ЦМД, шины 14 управления дешифратором, разрядные шины 15 накопителя, управляемый переключатель 16 ЦМД и второй аннигилятор 17 ЦМД.Предлагаемый запоминающий модуль функционирует следующим образом.Считывание информации из модуля производится только через накопитель 8, поэтому ничем не отличается от процесса считывания в известном устройстве за исключением того, что вместо генераторов путем подачи тока в шину 13 возбуждаются реплика- торы 5. Процесс репликации в данном случае аналогичен процессу генерации ЦМД в известном устройстве, поскольку в...

Номер патента: 917212

Опубликовано: 30.03.1982

Авторы: Волчков, Компанец, Ли, Морозов, Парфенов, Попов, Смолов

МПК: G11C 13/04

Метки: запоминающее, оптическое

...соответственновходного и выходного световых потоков, Зс - пороговая интенсивность 20света, 3 - сигнальная интенсивностьсвета, "0", "1" - условные нулевое иединичное состояние.На фиг.11 показаны операторныеполя, где 113-118 - поля для формирования вертикальных адресных полей,119-124 - поля для Формирования горизонтальных адресных полей, 125поле для формирования полного адресного поля.Устройство функционирует следующим образом,Оптическое запомкнаюцее устройство в отличие от прототипа может одновременно записывать аналоговые ицифровые (бинарные) изображения позадаваемым адресным полям и считыватьизображения по другим задаваемым адресным полям, При этом адресными по"лями могут быть: множество любых за-даваемых прямоугольных нлоцадей иэ...

Номер патента: 903459

Опубликовано: 07.02.1982

Авторы: Еремин, Кузьменко, Лазарев, Смолов

МПК: E01C 23/02

Метки: герметика, гибкого, укладки

...схематически изображено предлагаемое устройство, общий вид; на фиг,2 - шарнирный узел крепления закладной трубы к заглаживающему брусу, разрез А-А на фиг.1; на Фиг.3 установка нижнего конца трубы, вид Б на фиг.1; на фиг.4 - выходной конец Закладной трубы, вид В на фиг, 1.Устройство для укладки гибкого герметика состоит иэ закладной трубы 1, которая с помощью кЛеммового 2 и шарнирного 3 соединений прикреплена своим верхним концом к эаглаживающему брусу 4. Нижний конец закладной трубы Фиксируется с помощью У-образного кронштейна 5 в зоне валика бетонной смеси. У-образный кронштейн закреплен на калибрующем брусе б.903459 Формула изобретения ВНИИПИ Заказ 46/10 Тираж 555 Подписное т", г,ужгород, ул.Проектная,4 лиал ППП "Па СУстройство...

Номер патента: 832795

Опубликовано: 23.05.1981

Авторы: Крылов, Смолов, Шавыкина, Якимович

МПК: H05K 7/20

Метки: воздушного, охлаждениятепловыделяющих, элементов

...следует отнести наличие крутых поворотов и завихрений потока охлаждающей среды.Цель изобретения - повышение эффективности охлаждения.Эта цель достигается тем, что устройство для воздушного охлаждения тепловыделяющих элементов, преимущественно резисторов балластных нагрузок большой мощности, содержащее шахту и основание, снабжено опорами и коническим обтекателем, установленным на основании соосно с шахтой; причем вершина конического обтекателя размещена внутри шахты, а шахта закреплена на опорах, установленных на основании с воз832795 Формула изобретения Составитель В. Богдановва Техред А. Бойкас Корректор В. БутягТираж 889 ПодписноеИ Государственного комитета СССРделам изобретений и открытийМосква, Ж - 35, Раущская наб., д. 4/5П...

Номер патента: 832520

Опубликовано: 23.05.1981

Авторы: Компанец, Ли, Маршалко, Морозов, Очина, Парфенов, Попов, Смолов

МПК: G02F 7/00

Метки: аналого-цифровой, многоканальный, преобра-зователь

...1, кодирующие схемы формирования разрядов числа2-4, схемы селекции максимумов 5-7и схемы парафаэного преобразования8-10,На фиг. 1 5 - интенсивность входного изображения в плоскости (х; у);Р,Р, Р, Р 2 Р 1, Р-бинарныесветовые сигналы, содержащие парафаэный код преобразованного изображения;г - световой импульс считывания кода;94, 92- коммутирующие пучки света;50, 5, - эталонные коллимированныесветовые потоки. М - световой пучок,положение которого в выходной плоскости схемы характеризует место нахождения глобального максимума интенсивности. Схема формирования-го разряда преобразователя содержит полупрозрачное зеркало 11, глухое зеркало 12, первый оптически управляемый транспарант 13, имеющий характеристику линейного усилителя с порогом,...

Номер патента: 822223

Опубликовано: 15.04.1981

Автор: Смолов

МПК: G06J 3/00

Метки: множительнотригонометрический, цифро-аналоговый

...управляются блоком 1управления.БлЬк 1 управления содержит регистр10 кода реализуемой функции и дешифратор 11, управляющий ключами цифроуправляемых резисторов 4,5 и 9(см.фиг.1),В предлагаемом преобразователепроводимость 4 состоит из последовательно соединенных проводимостей(х 4 пах и Юмах" + Ои а проводимость 5 состоит из последовательносоединенных проводимостей о(. кЮ щахи Чарцах Ои), где 6 ц - входНОЙ КОДУ М фСОП 51При этом ток 1входной цепиоперационного усилителя 8 равен 4" ч еВХ 1 2- ОфкЧтсмон 1 (1 " (4)ао ЧВыходное напряжение преобразовате"ля равно2 кРквнгдеи Р К - постоянные коэффициенты, выбором значений которых обеспечивается достаточно близкое приближение характеристики преобразователя, выраженной формулой (5), к заданным...

Номер патента: 809549

Опубликовано: 28.02.1981

Авторы: Грушвицкий, Мурсаев, Смолов

МПК: H03K 13/03

Метки: автоматической, коррекцией, нели-нейности, преобразовательс_, цифроаналоговый

...распределителя импульсов. Кон-.кретная схема распределителя импульсов определяется областью применения ЦАП.Устройство работает следующимобразом.Предусмотрены два режима работы"коррекция" и "преобразование". Врежиме "коррекция" блок 12 управления прекращает выдачу преобразуемых кодов, и на соответствующихвыходах устанавливаются напряжения,соответствующие логическому "нулю".Одновременно на выходе блока 12 управления, соединенном с информационным входом 0 регистра 13 сдвига появляется импульс, устанавливающий младший разряд регистра 13 сдвига в единичное состояние. Цикл коррекции занимает М тактов (М разрядность ЦАП),В каждом такте единица, записанная в регистр 13 сдвига сдвигается на один разряд в сторону старших разрядов.В первом такте...

Номер патента: 809547

Опубликовано: 28.02.1981

Авторы: Грушвицкий, Мурсаев, Смолов

МПК: H03K 13/02

Метки: цифроаналоговый

...(10-20) тактов,;каждый из которых разбит на два полутакта. В цикле коррекции каждого-ого разряда в первом полутакте соответствующего такта на выходе устройства управления вырабатываетсякод, содержащий логическую единицу 60в эталонном разряде и в первомразрядах, управляющих ключами разрядов, младших по отношению к корректируемому в данный момент. ВО второмполутакте вырабатывается код со держащий единицу только в корректируемом разряде. На распределительв течение цикла непрерывно подаетсякод, обеспечивающий его коммутациютаким образом, что выход Фаэочувствительного выпрямителя соединяетсяс вхоцом аналогового запоминающегоустройства 1 -го разряда. Замкнутаяцепь этрицательной обратной связикомпаратор - фазочувствительныйвыпрямитель...

Номер патента: 798823

Опубликовано: 23.01.1981

Авторы: Байков, Смолов, Чуватин

МПК: G06F 7/38

Метки: арифметическое

...четвертйе входы сумматора 5, В заЗ 5 висимости от значения величины ,полученной на предыдущей итераций, всумматоре 5 происходит операция сложения (вычитания), поступивших в неговеличин у и х 2 ", т.е. на выходахсумматора 5 образуется величина у+==у+ 2-"Х. В конце первого тактавеличийа упередается из сумматора 5 в пятйй регистр 7, одновременновеличина у передается из пятого регистра 7 в третий регистр 3, а величи 45 на Ч из третьего регистра 3 передается в первый регистр 1.Во втором такте величина х извторого регистра 2 поступает йа вторые входы сумматора 5. Величина у,50 из первого регистра 1 поступает напервые входы блока б сдвига, где сдвигается на 1-разрядов вправо, т.е.на выходах блока б сдвига образуетсявеличина у; 2 " , которая...

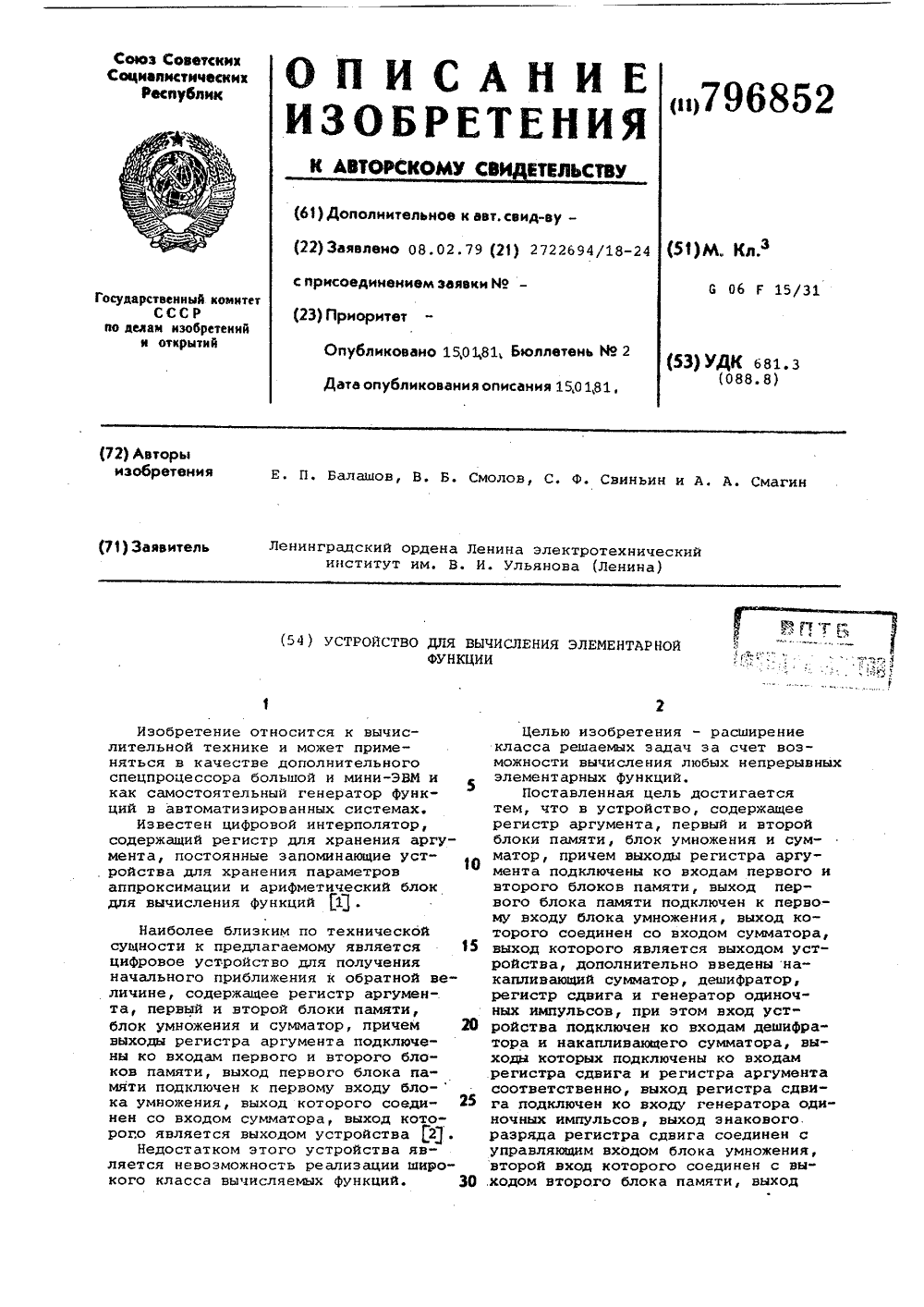

Номер патента: 796852

Опубликовано: 15.01.1981

Авторы: Балашов, Свиньин, Смагин, Смолов

МПК: G06F 17/10

Метки: вычисления, элементарнойфункции

...интегралы функцииУолша),С - коэффициенты ряда, которые для каждой заданнойфункции Г(х) вычисляютсязаранее и записываются вблок 4 памяти,Устройство работает следующим образом.Цикл вычислений начинается с передачи аргумента на дешифратор 7,определяющий число членов ряда, и внакапливающий сумматор 1, которыйвначале обнулен. Аргумент поступаетна вход дешифратора, а на выходев параллельном коде выдается числочленов ряда,.Параллельный код поступает на регистр 8 сдвига и преобразуется в последовательный. Числозначащих разрядов в последовательномкоде и есть число членов ряда. Разряд последовательного кода, представляющего собой последовательностьдвоичных единиц и нулей, поступаетна знаковый разряд блока умножения и(формирует знак...

Номер патента: 752473

Опубликовано: 30.07.1980

Авторы: Гловацкий, Живулин, Зельдин, Смолов, Шумилов

МПК: G11C 11/14

Метки: доменов, компрессор, компрессоре, магнитных, сдвига, цилиндрических

...сдвига ЦМД реализуется в компрессоре ЦМД, в котором одноименные ферромагнитные аппликации смежных динамических ловушек ЦМД сдвинуты одна относительно другой на угол а, где 0 а 90.На чертеже изображен компрессор ЦМД для осуществления предложенного способа сдвига ЦМД в компрессоре ЦМД.Компрессор ЦМД содержит магнитоодноосную пленку 1 с ЦМД, на поверхности которой расположены последовательно соединенные динамические ловушки ЦМД 2 из ферромагнитных аппликаций 3. Одноименные ферромагнитные аппликации, например 3 и 3, смежных динамических ловушек ЦМД 2 сдвинуты одна относительно другой на угол а, где 0 а 90. Стрелка Я, указывает направление сдвига ЦМД в компрессоре, стрелка 5 - направление вращения магнитного поля управления продвижением...

Номер патента: 746939

Опубликовано: 23.07.1980

Авторы: Гловацкий, Зельдин, Смолов, Шумилов

МПК: H03K 23/00

Метки: магнитный, сумматор

...1 разряд), 20 а сам займет его место в динамической ловушке ДЛи. На этом процесссуммирования заканчивается. Двоичный код суммы определяется состоянием динамических ловушек ДЛ1, ДЛии переносом в и+1 разряд. Как следует из приведенного примера, состояние указанных динамических ловушекследующее: в ДЛотсутствуетЦМД, в ДЛ ЦМД есть и есть ЦМДна выходе и-го разряда сумматора,т.е. единица переноса в и+1 разряд.Таким образом, результатом сложения двух чисел, которые представлены кодами 11 и 11, есть число, представленное кодом 110, что соответствует истине. Кроме того, в каждомразряде сумматора динамическая ловушка результата поразрядного сложения совместно с ее цепями связиобразует элемент, получивший в 40 доменной технике название...

Номер патента: 742855

Опубликовано: 25.06.1980

Авторы: Ли, Очин, Попов, Смолов

МПК: G02F 7/00

Метки: аналого-цифровой, многоканальный

...парафазного преобразования разряда числа,Схема парафазного преобразования для каждого разряда содержит бп 742855Для чтения результата преобразованияв парафазном коде проецируются импульсы сплошных "ветовых потоков гна управляемые поверхности коммутационных транспарантов 18 и 19 длявсех разрядов. При этом считываютсяо-разрядные двоичные числа в парафазном коде Р Р, Р РР, Р гдеР; = Р, (х,у) - бинарное поле в плос-,кости по координатам Х и У,Число каналов И определяется произведением квадрата разрешения Е, иплощади транспаранта и , например,Аия, д, йпри Й, = 10 и и = 1 см , М = 1010 = 10 каналов.Использование в предлагаемом преобразователе оптических схем преобразования аналоговых величин в числаувеличивает производительность в 10и более...

Номер патента: 736169

Опубликовано: 25.05.1980

Авторы: Гловацкий, Зельдин, Смолов, Шумилов

МПК: G11C 11/14

Метки: доменное, запоминающее

...аннигиляции в разрядные шины 1, и 1., процесс считывания окончен.Процесс записи информации без предварительного стирания почти полностью повторяет процесс считывания за исключением этапа управляемой аннигиляции. В процессе записи ток аннигиляции подается только в те разрядные шины, которые соответствуют тем разрядам числовой линейки, в которые должны быть записаны нули (единица кодируется наличием ЦМД в запоминающей ячейке, ноль - отсутствием ЦМД). Работу отдельных элементов ДЗУ можно пояснить при помощи структурной схемы (см. фиг, 2). Рассмотрим процесс считывания информации из динамической ловушки А а. Пусть в этой ловушке записана единица, т.е. там находится ЦМД. Подадим ток в шину Н возбуждения генераторов ЦМД и токовые импульсы в...

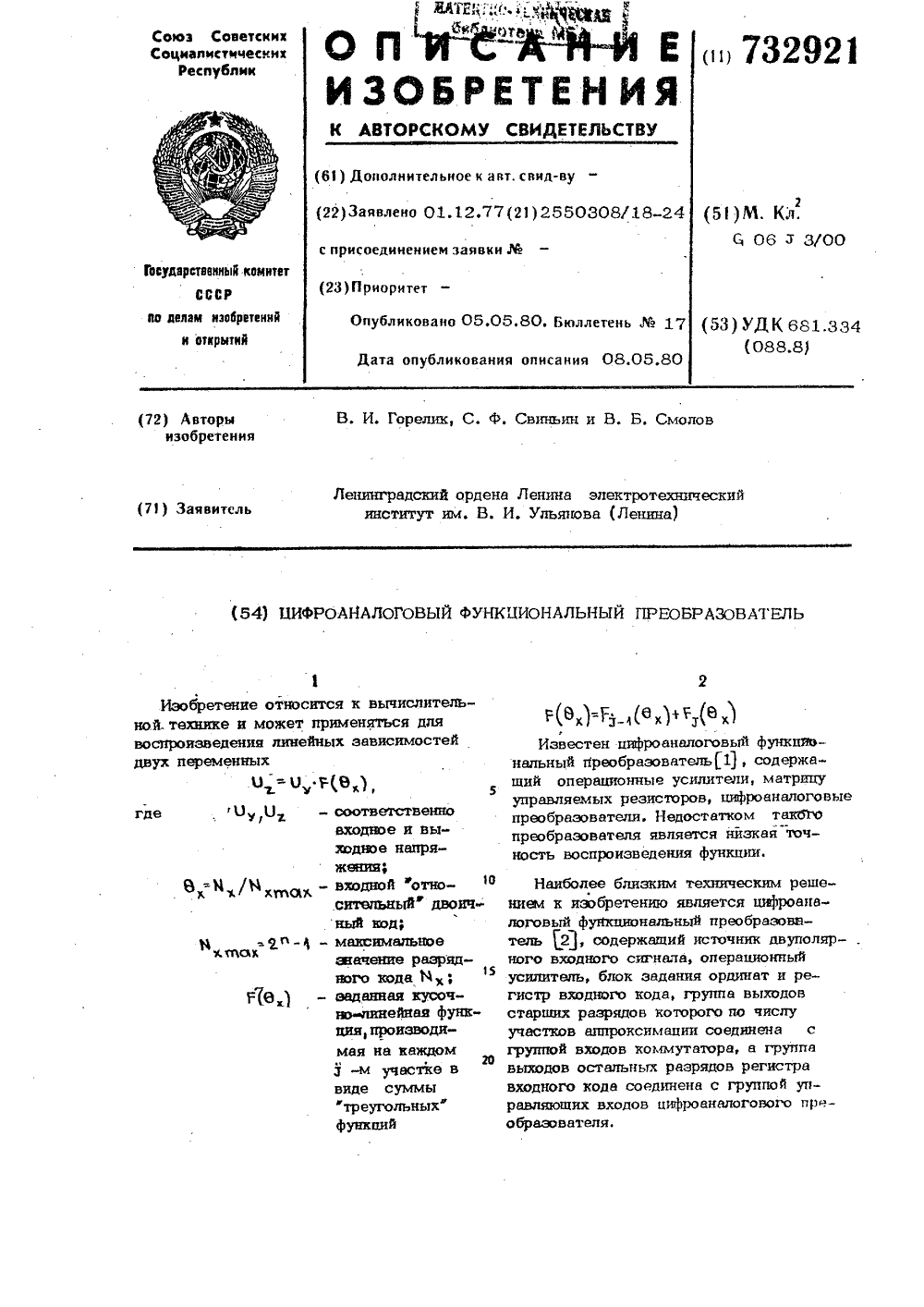

Номер патента: 732921

Опубликовано: 05.05.1980

Авторы: Горелик, Свиньин, Смолов

МПК: G06J 3/00

Метки: функциональный, цифро-аналоговый

...которого через операционный усилитель соединен с выходомпреобразовавателя,Схема преобразователя приведена начертеже,Преобразователь содержит регистр 1входного кода, источник 2 двуполярноговходного сигнала:, блок 3 задания ординат, цифроаналоговый преобразователь 4,операционный усилитель 5 и коммутатор 6,например, электронный,Пифроаналоговый функциональный преобразователь работает следующим образом.Биполярное входное напряжение О,поступает на блок 3 задания одрдинаттреугольных функций, содержащий, например, а потенциометров установкиординат 0 "треугольныхф функций и2 клюей, управляемых от коммутатора 6 автоматического номера 3 -гоучастка аппроксимации функции г ( 8) .Последний управляется т старшими разрядами регистра входного кода 1,...

Номер патента: 731573

Опубликовано: 30.04.1980

Авторы: Байков, Герасимов, Гольденберг, Сафьянников, Смолов, Толстобров, Угрюмов

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...ко торый выполнен в виде соединенных последовательно резистора 13, ключа 14 и резистора 15, причем управляющий вход ключа соединен с выходом 3 компаратора, а объединенные выводы ключа 14 и резистора 15 25 через конденсатор 16 соединены с общей шиной. Управляемый делитель соединяет вход 17 устройства с одним дополнительным входом интегро-сумматора, а вход 18 устройства соединен через резистор 9 с,0 дополнительным входом интегро-сумматора. Выход 3 компаратора является выходом устройства.Устройство работает следующим образом. 35На вход 8 поступает сигнал, пропорциональный текущему значению аргумента, а на входы 11, 17, 18 - опорный сигнал соответствующего знака. Эти сигналы представляют собой напряжения постоянного тока. 40 К шине 4...
