Смолов

Номер патента: 705520

Опубликовано: 25.12.1979

Авторы: Гловацкий, Зельдин, Смолов, Шумилов

МПК: G11C 11/14

Метки: запоминающее

...в ячейках памяти Кн - Кн находятся ЦМД, т, е. там записаны 1, то при вращенйи вектора управляющего поля, от направления ОС к направлению ОД возбуждается шина Ан. ЦМД покидают ячейки памяти и поступают в разрядные компрессоры С - Сп. При направлении ОВ вектора управляющего поля.на выходе разрядных компрессоров в позициях 1 и 1 появляются ЦМД. Далее, при повороте вектора поля в направлении ОС ЦМД перейдут соответственно в позиции 2 и 2, а при повороте вектора поля в направление ОД ЦМД перейдут в позиции 3 и 3, так как магнитные полюса в этих позициях сильнее чем полюса в позициях 4 и 4. При направлении ОА поля ЦМД переходят в позиции 5 и 5 и входят в динамические ловушки, образованные позициями 5 - 8 и 5 - 8 соотвежтйенно; где...

Номер патента: 693390

Опубликовано: 25.10.1979

Авторы: Анисимов, Герасимов, Смолов

МПК: G06G 7/16

Метки: множительное

...вершины моста - через сглаживающие конденсаторы, а третья вершина непосредственно подключена к шине нулевого потенциала, вторая и четвертая вершины подключены к входам дифференциального усилителя, выход которого черезширотно-импульсный модулятор соединенс выходом устройства и управляющимвходом импульсно-управляемого регистрачетвертого плеча моста. Однако это устройство не обеспечивает воэможности получения результата произведения временных интервалов в цифровой форме, а также отличается невысоким быстродействием из-эа необходимости усредненияпоследовательностей, широтно-медулированных импульсных сигналов 13.Наиболее близким техническим решением к изобретению является множитель- О ное устройство, содержащее два источника опорного...

Номер патента: 690501

Опубликовано: 05.10.1979

Авторы: Герасимов, Смолов, Угрюмов

МПК: G06G 7/12

Метки: вычислительное

...проводимостей импульсно- управляемых резисторов второго и третьего плеч моста нетрудно записать статическую функциональную характеристику уранновешенного моста в виде,где 61 р 62 - ОтносительныЕ ДЛИтЕлЬ- ности входных ШИМ-сигналовр поступающих на управляющие входы импульсно-управляемых резисторов второго и третьего плеч моста.При этом предполагается, что со- противления резисторов 2 и 3 равны между собой.Числитель дроби в правой части выражения (5) реализуется с помощью резистора 1, на управляющий вход которого поступает Фазоинверсная выходной широтно-импульсная величина Вша 1 - Вых. Дробь в знаменателе этого выражения реализуется с помощью цепи иэ постоянно соединенных резистора 6 и резистора 5, эашунтированного резистором...

Номер патента: 684736

Опубликовано: 05.09.1979

Авторы: Анисимов, Герасимов, Смолов

МПК: H03K 13/02

Метки: синусный, цифро-аналоговый

...ВхОДнОЙ кОД Я 4 Р ЯВляющийся ВХОДным сигналом устройства в целом,и код со счетчика 6 - М. В цепьобратной связи операционного усилителя 1 последовательно нключены ТОбраэный ВС-фильтр, состоящий иэпоследовательно соединенных конденсаторов 9 и 10, общая точка которыхчерез резистор 11 подключена к общейшине устройства Резистор 12 и конденсаторы 9 и 10 эашунтированы ключами 13 и 14 управляемыаи блоком 8,для чего используется тот же выход,что и для установки в начальноесостояние. Выход операционногоусилителя 1 через ключ 15, упранляемый блоком 8, подключен ко вхо- бОду фиксатора 16 уровня напряжения,выход которого подключен к аналоговому сумматору 17, ко второмувходу которого подключен источник18 напряжения смещения. Выход ана- б 5...

Номер патента: 681554

Опубликовано: 25.08.1979

Авторы: Герасимов, Смолов

МПК: H03K 13/03

Метки: полиномиальный, цифро-аналоговый

...операционного усилителя 1 является выходом устройства в целом,Принцип работы устройства состоит в преобразовании входной цифровой величины в периодическую последовательность широтно-модулированныхпостоянных по уровню, линейно и квадратично изменяющихся по уровню импульсов тока и усреднении этой последовательности с помощью активного ВС-фильтра с выдачей результатапреобразования по закону полиноматретьего порядка в виде напряженияпостоянного тока.Устройство работает следующим образом. Генераторы тактовых 11 и счетных 15 импульсов запускаются в момент поступления входного обратного кода Я преобразуемой цифровой величины. С приходом импульса (фиг. 2 а) открываются элементы И 16 и в счетчик 13 по установочным входам его(фиг.2 и,...

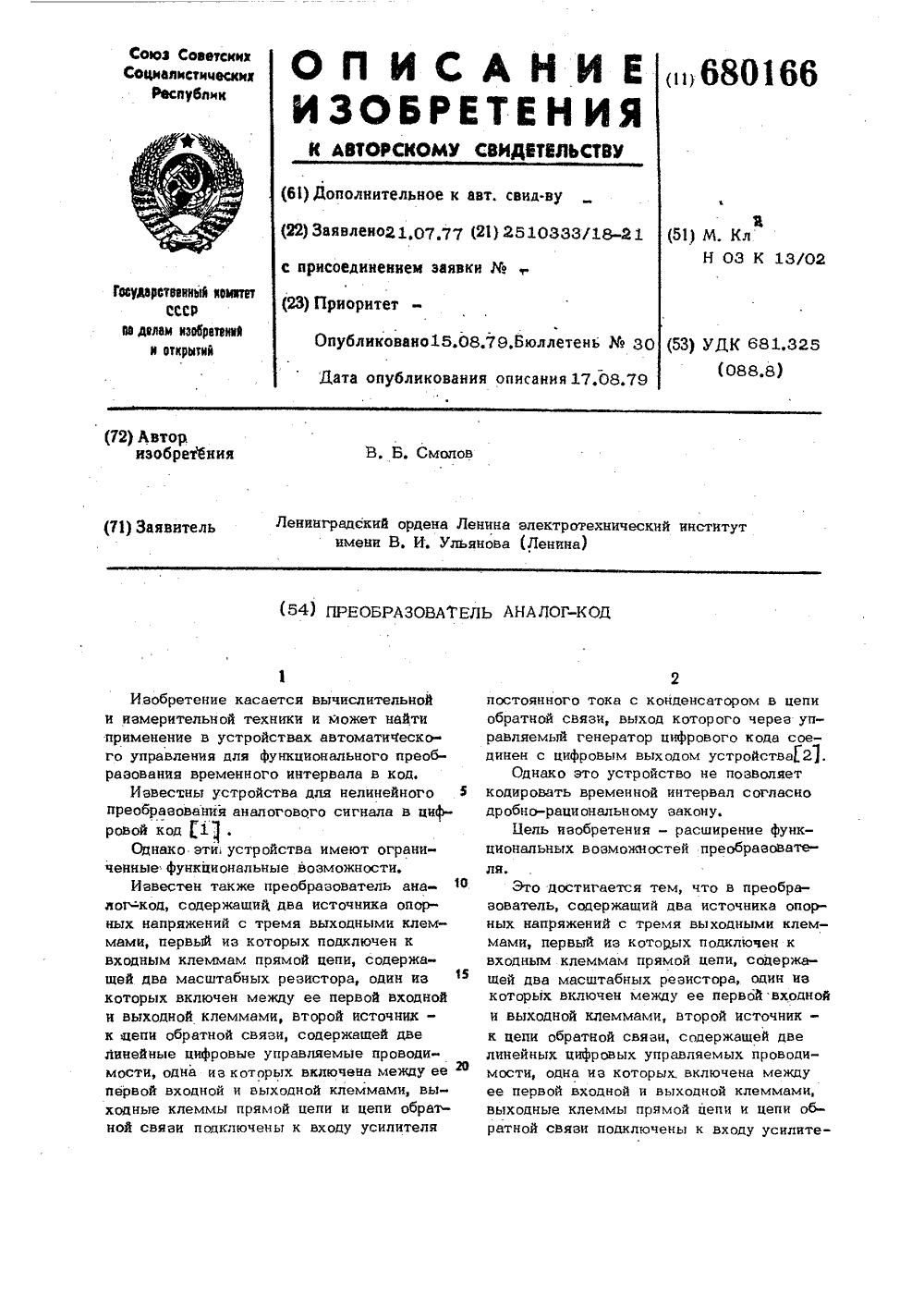

Номер патента: 680166

Опубликовано: 15.08.1979

Автор: Смолов

МПК: H03K 13/02

Метки: «аналог-код»

...входная клемма прямой цепи 1 через масштабный резистор 8, вторая -через последовательно соединенные аналоговый ключ 9 с управляющим входом, объединенным с входной клеммой устройства,и масштабный резистор 10, третья -через последовательно соединенные аналоговые ключи 11 и 12, общая точка которыхчерез последовательно соединенные масштабный резистор 13 и сглаживающий конденсатор 14 подключена к шине нулевогопотенциала, подключены к выходной клемме прямой цепи 1. Управляющие входыаналоговых ключей 11 и 12 соединены через цифровой инвертор 15. Управляющийвход аналогового ключа 11 объединен с входной клеммой устройства. Первая входная клемма цепи 5 обратной связи черезлинейную цифровую управляемую проводимость 16, третья -...

Номер патента: 666238

Опубликовано: 05.06.1979

Авторы: Гриффин, Еремин, Смолов

МПК: E02B 5/02

Метки: бетоноукладчик, каналов, облицовки, откосов

...вибраторами, Под приемной частью кон вейера установлен поддон. ключает раму, сосирно соединенныхлиндром 1 секций,а горизонтально нанаклонно на откоии шарнирно опиранижнюю 5 ходовыеними гидроцилиндбетоноукладчика распределительныйзонтальной части ддон 9, приемный ло11.Процесс выглубления бетоноукладчика из канала происходит следующим образом,Ходовые пневматические (или любыедругие) тележки разворачиваются нао90, затем включается механизм пере)движения верхней тележки 4 в направлении оси канала, и бетоноуклалчик занимает положение 1 (фиг. 4), В этом положении включается механизм передвижения верхней и нижней тележек, и бетоноукладчик начинает перемещаться в 10сторону от оси канала, т,е, начинается выезд его из канала, При этом верхняя...

Номер патента: 657605

Опубликовано: 15.04.1979

Авторы: Анисимов, Герасимов, Смолов

МПК: H03K 13/02

Метки: нелинейный, цифро-аналоговый

...смещения, причем выход операционного усилителяпостоянного тока подключен через первый ключк входу фиксатора уровня напряжения, выходкоторого соединен с первым входом аналогово.го сумматора, второй вход которого через источник напряжения смещения подключен к общей шине, а выход - к выходной шине преобразователя, вход операционного усилителя постоянного тока через последовательно соединенныепервый резистор, первый и второй коммутаторыи второй резистор Г.образного ВС.фильтраподключен к его выходу, причем общие обкладки конденсаторов через третий резистор соединены с общей шиной, а первый и второй конденсаторы зашунтированы вторым и третьим ключами.управляющие входы которых соединены с пер.вым выходом устройства сравнения кодов,...

Номер патента: 649136

Опубликовано: 25.02.1979

Авторы: Гловацкий, Зельдин, Смолов, Шумилов

МПК: H03K 13/247

Метки: дешифратор, магнитный

...позволяет сократить время дешифрации в 2 п раз, где и - разрядность дешифрируемого кода (х хх), и уменьпить плошадь повсрхцостп магцитоолцоос- ной пленки, зацимаемук капаламп пролвижения ЦМД, в 1,6 - 2,0 раза по сравнению с прототипом. Формула изобретения 20 3чскце . Оц цки Ои Г 4 и и 11)И+1 Ф,ИФ которые магцптосвязацы с генераторами ЦМД А 1 и, А,ии и А,)+, выполненными в пиле ферромагнитных аппликаций 1.-образ ной формы, и шины управления Ш Ш, Ш и Ш, расположенные между смежными лпнампческцми ловушками.Предложенное устройство действует еле луюшим образом.По шинам управления подаются сигнал Х, и Х, или их дополнения Х, и Х., соот ветствуюшие адресу регистра, в которы должна быть записана информация,Пусть в шину записи Шзп...

Номер патента: 631924

Опубликовано: 05.11.1978

Авторы: Балашов, Водяхо, Негода, Плюснин, Прянишников, Пузанков, Смолов, Шаляпин

МПК: G06F 17/10, G06F 7/544

Метки: вычисления, функций

...Блок умножения И 8 связан с блоком управления 6 и бло- ком 4.Работает процессор следующим обра зом, При поступлении сигнала запроса из ЦВМ в блок 6 на регистр аргумента О 1 принимается код вргумента. Во втором такте через блок 2 маскирования аргумента сегменты поступают на соответствующие адресные входы блока 3 и значения подфункций считываются на регистры, 43 входящие в состав блока 4, В том же такте начинается обработка младшего се- мента в блоке 6. В третьем такте блок 6 опрашивает блок 7 и в соответствии с результатами етого опроса и количест- В вом устройств умножения блока умножения 8, которые могут быть использованы, формирует первую серию сигналов запроса к блоку умножения 8 на выполнение умножения: значений подфункций,...

Номер патента: 613335

Опубликовано: 30.06.1978

Авторы: Дорошенко, Мусаев, Смолов

МПК: G06G 7/20

Метки: квадратор

...к входу квадратора, а выходы -к соответствующим входам суммирующегооперационного усилителя 7, выход которогосоединен с одним из входов суммирующегооперационного усилителя 2. Два других входа суммирующего операционного усилителя2 подключены соответственно к входу 5 начального смещения квадратора и к выходуцифро-аналогового преобразователя 3, входкоторого соединен с входом квадратора, Выходом квадратора является выход суммирующего операционного усилителя 2,Квадратор работает следующим образом.Двоичный код аргумента х поступает навход цифра-аналогового преобразователя 3 ина входы блоков 9 инвертирования. На выходе цифро-аналогового преобразователя 3 формируется линейное напряжение с максимальным значением д, (фиг. 2), Блоки 9...

Номер патента: 610136

Опубликовано: 05.06.1978

Авторы: Герасимов, Смолов

МПК: G06J 1/00

Метки: кубический, цифро-аналоговый

...значение кода счетчика 11)блок сравнения 12 выдает короткий импульс (Фиг.2.,д) который устанавливаеттриггер 13 в нулевое состояние(Фиг.2 в),При этом состояния ключа 3, электрон:- ного аналогового однополюсного ключарезистора 9 ч ключа 4 изменяются напротивоположные. При переполнениисчетчика 11 на выходе переноса егостаршего разряда Формируется короткийимпульс (Фиг.2,г) переноса, под воздействием которого триггер 13 воэвра 30 щается в единичное состояние (фиг.2 в),и цикл работы повторяется с периодомТ (Фиг.2 б)На Фиг.1 приведена Функциональнаясхема цифро-аналогового кубическогопреобразователя; на Фиг.2 - временныедиаграммы его работы,Преобразователь содержит операционный усилитель 1, источник опорного.напряжения 2,...

Номер патента: 607241

Опубликовано: 15.05.1978

Авторы: Горбалетов, Смолов

МПК: G06G 7/52

Метки: величины, значения, случайной, среднеквадратичного

...которого являются входамн устройства, а выходы соединены соответственно с первыми входами цифроаналоговых преобразователей, вторые входы ко. торых подключены к выходам соответствующих ис. точников двоичного кода. 20Однако такие устройства характеризуются не. высокой точностью, что обусловлено использовани.4ем в схеме диодного квадратипюго преобразователя, работа которого сопровождается методической ошибкой, 25 Целью изобретения является повышение точности работы устройства.Зто достигается тем, что в предлагаемоеустройство введены нелинейньпт преобразователь,пуль-орган и блок управления нелинейным преобразователем, при этом выход блока управленияявляется выходом устройства и подключен к уп.равляюшему входу нелинейного...

Номер патента: 598089

Опубликовано: 15.03.1978

Авторы: Васильев, Николаев, Смолов

МПК: G06G 7/22

Метки: время-импульсный, синусо-косинусный

...1 .на выходе счетчика 2 вырабатывается лвиейно изменяющийся код. В момент равенства(1содержимого счетчика 2 и зщанйого кодааргумента блок сравнения 3 вырабатываетимпульс, положение которого на временнойоси относительно начала периода ращенииопределяется заданной фазой (аргументом 20Я ),При появлении единицы в старшем. разряде счетчика 2 (т.е. при заполнении всехпредыдуших разрядов) последний сбрасывается в нудь, и повторяется период иараста- . 5нии его содержимого.Свиирано с периодом заполнения счетчика 2 работаем генератор 4, выходные напряжения которого, снимаемые с двух интеграторов (ва. чертеже ве обозначены), 30изменяются соответственно по синусиомуи косянусному законуеВ момент срабатывания блока сравнения 3 осуществляется...

Номер патента: 594509

Опубликовано: 25.02.1978

Авторы: Молодкин, Мухопад, Смолов

МПК: G06G 7/26

Метки: функциональный

...обусловленные влиянием побочных эффектов (эффекта Холла; Баркгаузена и др.) и температурной зависимостью сопротивления 10 магниторезистора; невозможность полученияфункциональных зависимостей и удовлетворительных точностных характеристик без применения дополнительных полупроводниковых эле.ментов и специальных схем.Целью изобретения является повышение надежности и быстродействия устройства.Это достигается тем, что в функциональномпреобразователе активный элемент выполнен в виде плоского магнитного кристалла с распало.женными на его поверхностях на пути образования магнитных, доменов фигурными немагнитными металлическими аппликациями с вы.водами, активный элемент ориентирован поверхностями перпендикулярно оси вращения поворотной...

Номер патента: 588172

Опубликовано: 15.01.1978

Авторы: Вайсфельд, Смолов

МПК: B65G 47/74

Метки: длинномерных, поворота

...вид в плаУстройство представляет собой площадку 1, выполненную в виде сегмента. В месте окончания поворота в площадке имеется радиальное углубление 2. В центре сегмента над углублением расположен фиксатор 3, выполненный, например, в виде оси, Над изделием 4 располагается поворотный рычаг 5, связанный с приводом, который условно не показан, Привод сообщает рычагу вращательное или кача- тельное перемещение. На конце рычага укреплен взаимодействующий с изделием элемент 6, выполненньш, например, в виде пальца. В данном случае ось вращения рычага и ось фиксатора совпадают.Устройство работает следующим образом. Изделие 4, перемещаясь перпендикулярно своей оси, входит во взаимодействие с неподвижным фиксатором 3 и, если оно обладает...

Номер патента: 571896

Опубликовано: 05.09.1977

Авторы: Молодкин, Мухопад, Пуртов, Смолов

МПК: H03K 13/02

Метки: аналого-цифровой

...поетуппении на зажим 7 преобразукьщего напршения и поступления с блока управпения 8 на кпюч 13 открывающего импульса срабатывает преобразователь 10, который преобразует амппитуду СИЧ сиг нада в соответствуюший ей сдвиг фаз меж.- ду сигнапом источника 6 и выходным сиг налом преобразователя 10, который распредепяется без искажения фазы между входами компаратора блока 2, Одновременно срабаты.4 вает блок этапонных сигналов 1, который формирует на второй группе входов блока 2 сигналы, равные по амппнтуде, но сдвинутые по фазе мощу соседними входами на величину дискретв ЛЦП. Блок 2 сравнивает фазу 10 сигнала преооразоватепя 10 с эталонными фазами бпока 1, При этом срабатывают те компараторы бпока 2, эталонные фазы сигналов мв вкойах которых...

Номер патента: 570057

Опубликовано: 25.08.1977

Автор: Смолов

МПК: G06F 17/10, G06G 7/26

Метки: многовходовый, функциональный

...относится к области вычислительной техники и может бьггь использовано для функционального преобразования сигналов в гибридных вычислительных,управляемых и информационо-измерительных системах для автоматического воспроизведения зависимости вида вЕх угрдвля е." экезстаря х, реалиэую 1 ццйфункИю Олпосоо виеа 1 1 ,Наибо ее близким к ,.о:, гецю технцчес,1 и )ееццем 5 Вляется мцогойходовыйфуцкцоцац.11, реобразизатегь, содержацийлинейно-квадратичные цифровые управляемыерезисторы, входы которых через управляемыеключи соедгцоь с соответствующими источцикамц опорного напряжения, а выходы черезпоследовательно соединенные усредняющийусилитель и компаратор соединены с входомблока выработки кода, выход которого является выходом преобразователя,...

Номер патента: 553745

Опубликовано: 05.04.1977

Автор: Смолов

МПК: H03K 13/02

Метки: гибридный, функциональный

...кода в ток, а аналоговый вход последнего подключается к источнику отрицательного напряжения.Схема устройства изображена на чертеже.Аналоговый вход квадратичного преобразователя 1 кода в ток подключается к источнику положительного напряжения, дискретные входы преобразователей 1 и 2 соединены с выходами регистра преобразуемого двоичного кода, выход преобразо вателя 1 подключен ко входной клемме широтно-импульсного управляемого ключа 3. Выходная клемма ключа связана с выходом преобразователя 2, ко входу усредняющего усилителя ошибки рассогласования 4, вы ход которого соединен со входом генератора прямоугольного импульсного напряжения переменной длительности 5. Выход последнего подключен к управляюшему входу ключа 3, а к аналоговому входу...

Номер патента: 537357

Опубликовано: 30.11.1976

Авторы: Молодкин, Мухопад, Сажин, Смолов

МПК: G06G 7/26

Метки: функциональный

...блок 6 управления включает многофункциональный запоминающий блок 4, затем переключает эле менты 1", 1 и включает коммутатор 5 так, что теперь на вход элемента 1,поступает сигнал с выхода многофункционального запоминающего блока. Наступает второй такт уравновешивания, в ходе которого в простейшем случае отсутствие внешнего входного сигнала на многофункциональном запоминающем блоке 4 аргумента функции Р элемента 1 будет значение 04 полученное в первом такте.По завершении второго такта уравновешивания блок управления оставляет коммутатор 5 в прежнем состоянии, но обновляет содержание многофункционального запоминающего блока и включает следующие значения коэффициентов Я 22, Яз 2 значений сопротивлений элементов 1 и 1" для третьего такта....

Номер патента: 537158

Опубликовано: 30.11.1976

Авторы: Гриффин, Еремин, Жуковский, Постников, Ремизов, Смолов

МПК: E01C 19/48

Метки: бетоноукладчик

...выполнена с перегородками с уменьшающимися в направлении к днищу канала размерами и шагом между ними.На фиг. 1 изображен предлагаемый бетоноукладчик, вид спереди; на фиг. 2 - разрез по А - А на фиг.1.Бетоноукладчик включает ходовую часть 1, раму 2, вибратор 3, формирующий брус 4, соединенные амортизаторами 5, заслонку 6 с перегородками 7, приемные транспортеры 8, приемные воронки 9, распределительно-уплотняющее устройство 10, шарнир 11 и гидро- цилиндр 12.Бетонная смесь с приемных транспортеров 8 через приемные воронки 9 попад пределительно-уплотняющее устро где под действием вибраторов 3 пе текучее состояние и перемещается 5 вниз,При необходимости уменьшени материала в какой-либо зоне отко(например, в конце работы в прид ти откосов)...

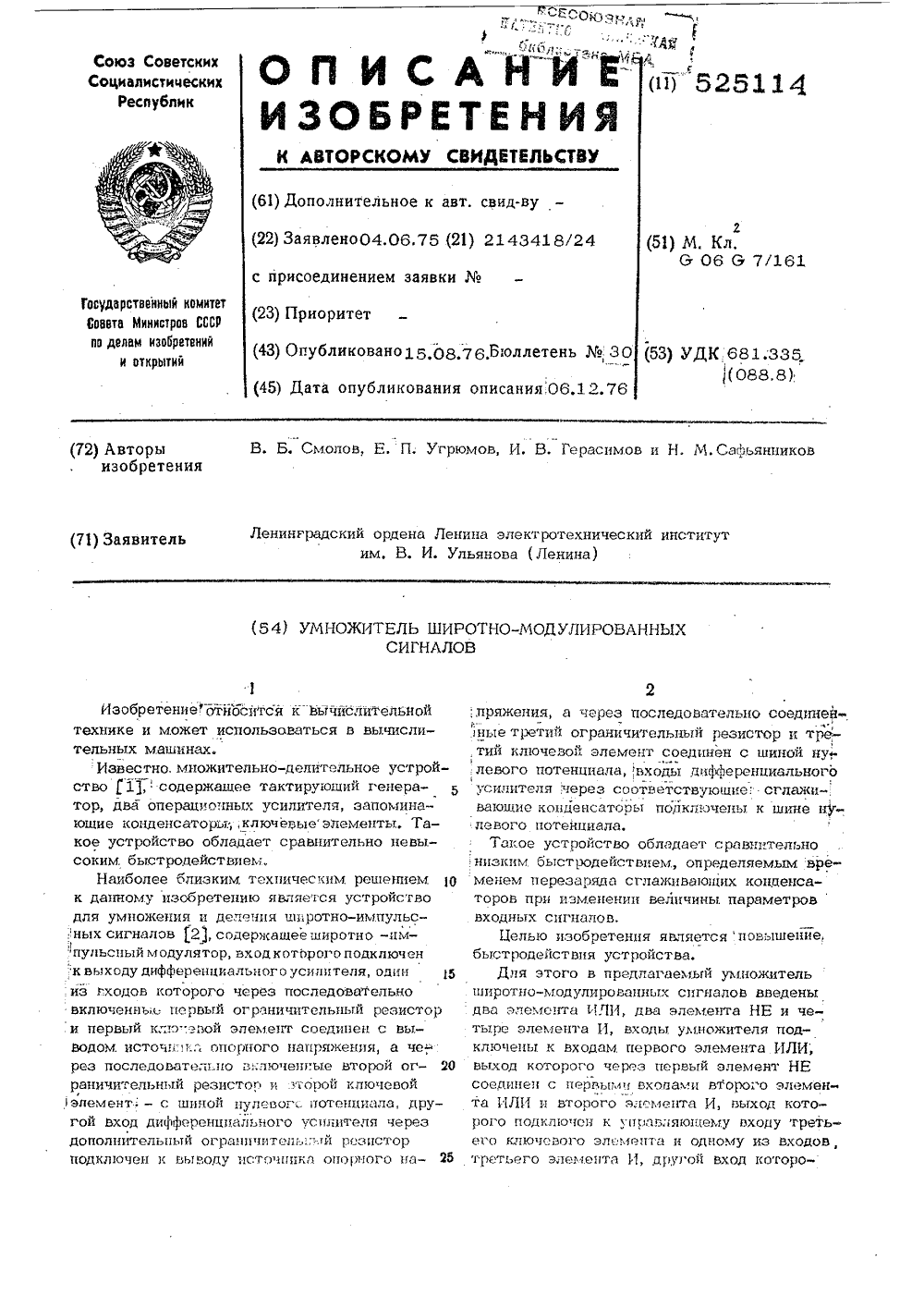

Номер патента: 525114

Опубликовано: 15.08.1976

Авторы: Герасимов, Сафьянников, Смолов, Угрюмов

МПК: G06G 7/161

Метки: сигналов, умножитель, широтно-модулированных

...поступает на схему. выделения минимума, т,е, на элемент И 1 8, На этот же элемент подается ШИМ-сигнал с выхода элемента И 17, Результирующий ШИМ-сигнал с выхода элемента И 18, поступая на управляющий вход ключевого элемента 2 линейной импульсно-управляемой проводимости второго плеча моста обеспечивает автоматическое сведенис его баланса, т.е. выравнивание постоянных составляющих потенциалов на входах усилителя 9. Таким о рбразом в установившемся состоянии схемы имеет место известное уравнение баланса моста,. Функциональная характеристика умножит.;.:я получается на выходе устройства н;,ле инвертирования элементом. НЕ 3 9 ШИ,".,-сигнала, поступающего с выхода элема, я И 3.8 и выделения элементом, И 20 минимального из ШИМ-сигналов, пост...

Номер патента: 524187

Опубликовано: 05.08.1976

Авторы: Молодкин, Мухопад, Сажин, Смолов

МПК: G06G 7/12

Метки: вычислительное, перестраиваемой, структурой

...введены матрица шунтирую щих элементов (МШЭ), коммутатор ов (КВВ) и блок программного уп.), первая группа выходов которого соответствующей группой выходов одов - выходов и выходами устрой. утих группы выходов подключеныединена коммутатора вх ства, а три др Изобретение относится к вычислительнои тех.нике и может быть использовано в автоматических системах управления технологическими процессами в химической промышленности, машиностроении и приборостроении. 5Известны вычислительные устройства, предназ. наченные для применения в системах управления, в которых треоуется производить математическую обработку разнородных сигналов датчиков с целью выработ. ки управляющих воздействий в форме напряжения пос. 1 О тоянного или переменного тока,...

Номер патента: 517940

Опубликовано: 15.06.1976

Авторы: Молодкин, Мухопад, Смолов, Федченко

МПК: G11C 17/00

Метки: запоминающее, постоянное, радиочастотное

...шины к другой, так как количество единиц в 10 коде при групповом кодировании постоянно и не зависит от величины числа. Однако при групповом кодировании информации в предлагаемое ПЗУ, кроме блока распределения сигналов опроса 2 и блока развязки 3 адрес ных шин, должны быть дополнительновведены декодирующие устройства (шифраторы) 7 перевода чисел из группового кода в двоичный позиционный код (ДПК), а каждая адресная шина 4, соединенная с дешифратором 20 (на чертежах не показан), подключена к определенному полосковому кольцевому разветвителю блока распределения сигнала опроса 2, количество развязанных выходов разветвителя постоянно и каждый выход кольцевого 25 разветвителя через числовой блок 1 связан с одним из разветвителей каждого...

Номер патента: 516189

Опубликовано: 30.05.1976

Автор: Смолов

МПК: H03K 13/05

Метки: функциональный, цифро-аналоговый

...7 является выходным плечом моста и служит для установки значений Л, на первом такте иУ," - на втором такте работы моста, Блок 10 служит для установки углового коэффициента 1 оа; на первом такте, и блок 11 - для установки углового коэффициента 1 оа; на втором такте работы моста. Сумматор 19 предназначен для выработки суммы Л.-= У,+У,", Дешифратор 22 используется для выбора номера у участка аппроксимации. Преобразователь работает следующим образом.При включении моста под питание генератор 21 выдает первый кратковременный импульс, который устанавливает в нулевое положение выходной регистр генератора 18 и сумматор 19, и послс задержки возбуждает входящий в состав генератора 21 задержанный мультпвибратор, который осуществляст ком мутацию...

Номер патента: 502383

Опубликовано: 05.02.1976

Автор: Смолов

МПК: G06G 7/20

Метки: квадратично-множительный

...т блок цифровой управляемой проводимости 4, состоящий из двухпозиционных ключей б, управляемых от двоичного кода И разрядных прецизионных резисторов б и,прецизионного резистора 7 проводимость которого У, = сопз 1, и конденсатора 8.Цепь обратной связи компенсационной схемы состоит из параллельно включенных конденсатора 9 и резистора 10, образующих(5) У =0,5 У "1 1 фаг 11 получают требуемую:множительно-квадра 4макс е201 а макс тичную характеристику преобразованияаа - 05 макс 1111 х 25 Фор мул а изобретения Уст - р(2) у 1 у 4 1 7 ЯС-,фильтр, выделяющий среднее за период Т значсние выходного, напряжения К,. Роль нулькийдикатора, автоматически поддержизающего баланс компенсационной схемы, зь 1 полт 1 яет операционный усилитель 11....

Номер патента: 495676

Опубликовано: 15.12.1975

Авторы: Горбалетов, Курдиков, Сенин, Смолов, Чернявский

МПК: G06G 7/22

Метки: вектора, параметров

...ОЛОКЛ 7 КБ 3.1,Г( РНЫХ иИ)51)К НЙ. Выход цифрдвдгд измерителя 15 фазы подключен к управляющему входу уп;)ав.ясмого фаздв;)ащателя 1 б, чстырс рхгпх вхопа кото- )ДГО СОЕ.ИНСП 1 ; В 1 ХДДЯМ 1 ОЛОКЯ ( К 32 ДПЛ.УР 1 ЬХ ЯГ 1)51 ЖС 31, Л БЫХО; -- СД 13 ХД д и 01) и 0 Гд и с 1 п р 5 ж с 1 п 5 п р со );) 33 0 Б л 1 с,. 5 1. .Одии 13 БьхогВ 0(10 ка 1 ( сиихронизЯГп: СОРЛИП "и " М)1 БЛЯ 1 ДЩМ ВХОДОМ Ц 1РОБИ(И зз СР т51 д ф Язь 1, л РУГО с и) 213 1511 - ц 3 БХ;) рХ П;)Е)с 33)3 ГСЛ 51 1-1.В Ы Х Д: 1 Р с 1 3 Р 51 . :) Б КИ: Д 13 1 С С: 1,1) 0)3- ;рль;ых;рдскциям векторов пл ись ., И.д:- Пси Ь С МП) с и 151 К)31(п В ХИ.с М 11 и ПИ 01 С,),)Т Бстс 13(рюИих р;)213 я(.мых п 1)ив;).Пмс)степ 3рм 3 П Ь 1, с 1 1)ЬХО.Ь )Л:3) 5,ОБ КИ.р)3 331 ССЛ, 3 ) ПИ)П с(...

Номер патента: 482769

Опубликовано: 30.08.1975

Авторы: Молодкин, Мухопад, Смолов

МПК: G06J 3/00

Метки: делительное

...элементов, сопряженной с матрицей 4 двоична-взвешенных по двум координатам постоянных резисторов. Выходные 20 клеммы матрицы резисторов соединены с входом введенного дополнительно операционного усилителя 5 и управляемого источника 6 опорного напряжения, Клеммы управления полярностью выходного напряжения источника 6 25 соединены с дополнительно введенным блоком 7 определения знака, вход которого соединен со знаковыми триггерами регистров 2 н 1 делителя и делимого,Таблица весов резисторов матрицы 3 име- ЗО ет видРедактор Е. Караулова Корректор Е. Хмелева Заказ 163 Изд.1743 Тираж 679 ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушскан наб., д. 4/5Подписное МОТ, Загорский филиал...

Номер патента: 480071

Опубликовано: 05.08.1975

Авторы: Афанасьев, Богданович, Бройтман, Докучаев, Свиньин, Смолов, Химунин, Штоббе

МПК: G06F 1/02, G06F 17/10

Метки: генератор, функциональный, цифровой

...соединены со входами ЗО цифрового нелинейного аппроксимирующего блока. Входы генератора подключены соответственно ко входам преобразователей частота - код, а выход нелинейного аппроксимирующего блока - к выходу генератора.Нг фиг. 1 представлена функциональная схема цифрового функционального генератора; на фиг. 2 - график функциональных зависимостей.Генератор содержит преобразователи 1, 2, состоящие из вентилей 3, 4, счетчиков 5, 6 регистров 7, 8, триггеров 9, 10, цифровой нелинейный аппроксимирующий блок 11 и постоянное запоминающее устройство 12.Генератор работает следующим образом. Импульсы частоты пропорциональной значению первого аргумента, поступают на вход преобразователя 1, вентиль 3 которого открывается с помощью триггера 9...

Номер патента: 476680

Опубликовано: 05.07.1975

Авторы: Балтрашевич, Смолов, Шмидт

МПК: H03K 13/17

Метки: код

...у которсгостарший разряд находится, всегда в единичномг состоянии, вслсдствис чего триггер этого10разряда может быть исключен, а выход разряда непосредственно соединен с источником1питания, Л 11+, накапливается (21 д, - + 2)- Тразрядным сумматором мантиссы, а величина152 г получается с помощью 1 д.,1 д,ггйхУп 1 празрядного счетчика порядка. Следует заметить, что если из рассмотрения убратьстарший, постоянно находящийся в единич 20 ном состоянии, разряд счетчика приращениймантиссы, то счетчик приращений мантиссы исчетчик порядка можно рассматривать какодин счетчик, на котором фиксируется код 1,пропорциональный логарифму от входного25 сигнала, 1,5 1т 1 п2Т1то через - шагов эта,величина та,кже удТвоится,Это значит, что...
