Установка для гемосорбции

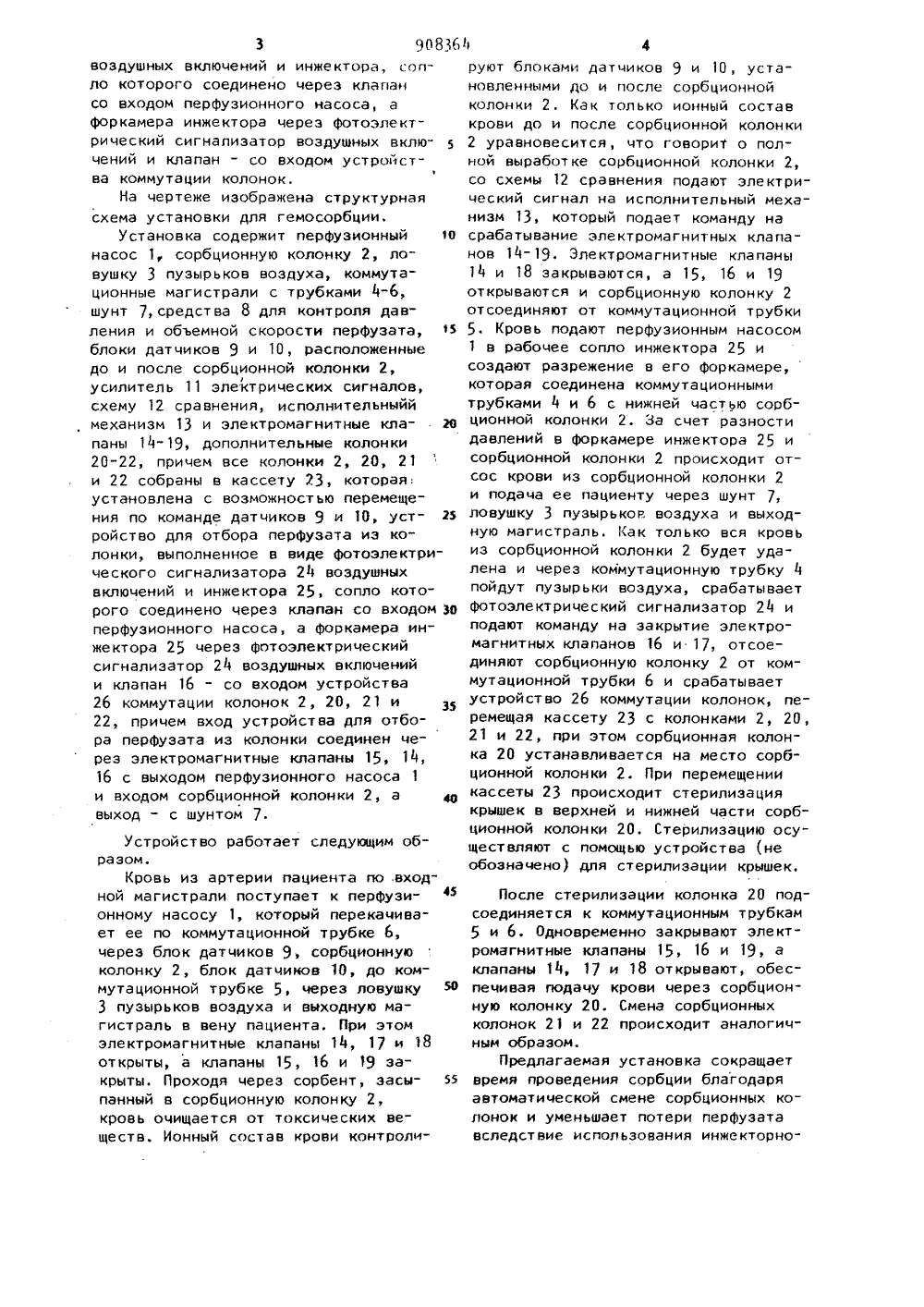

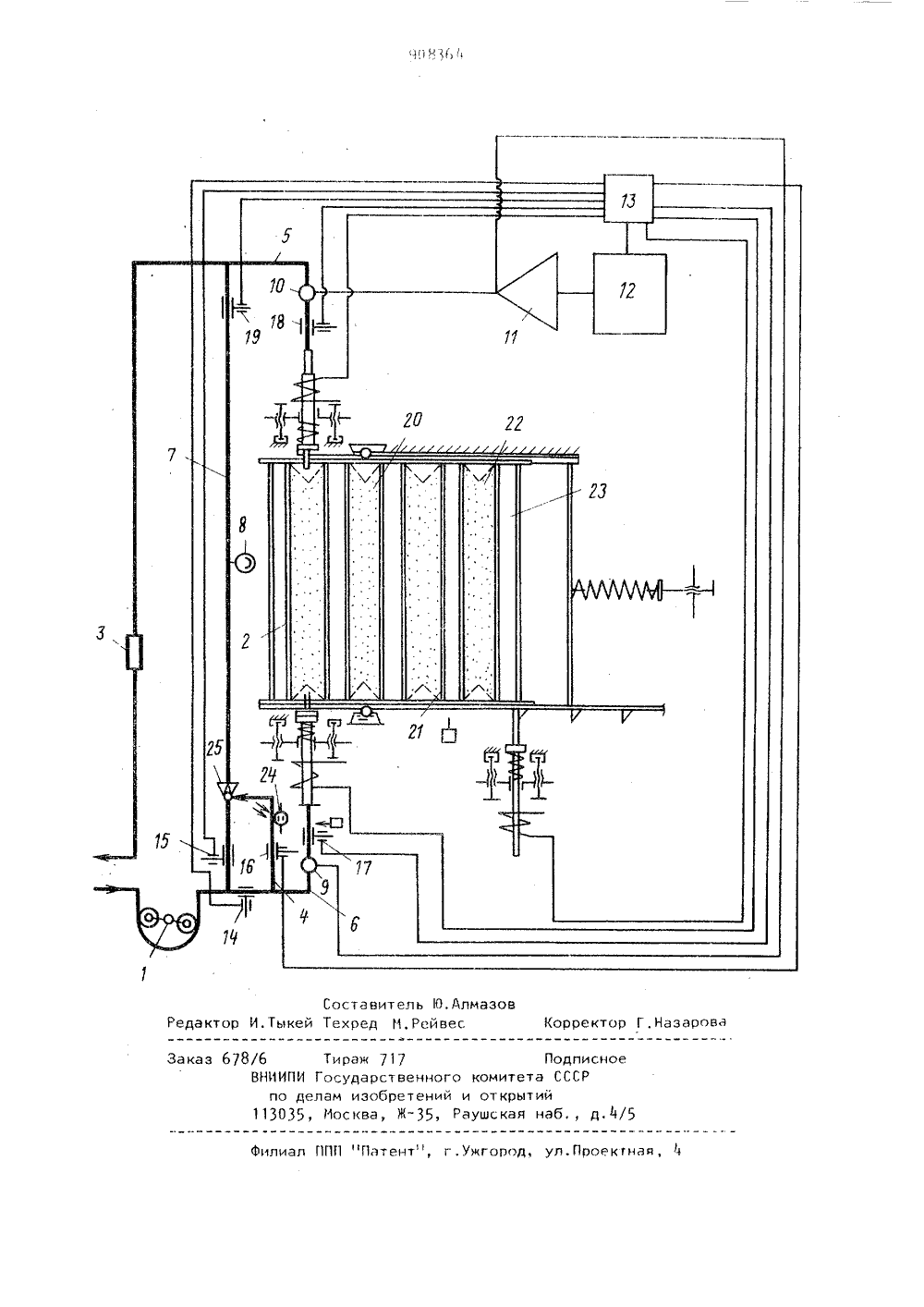

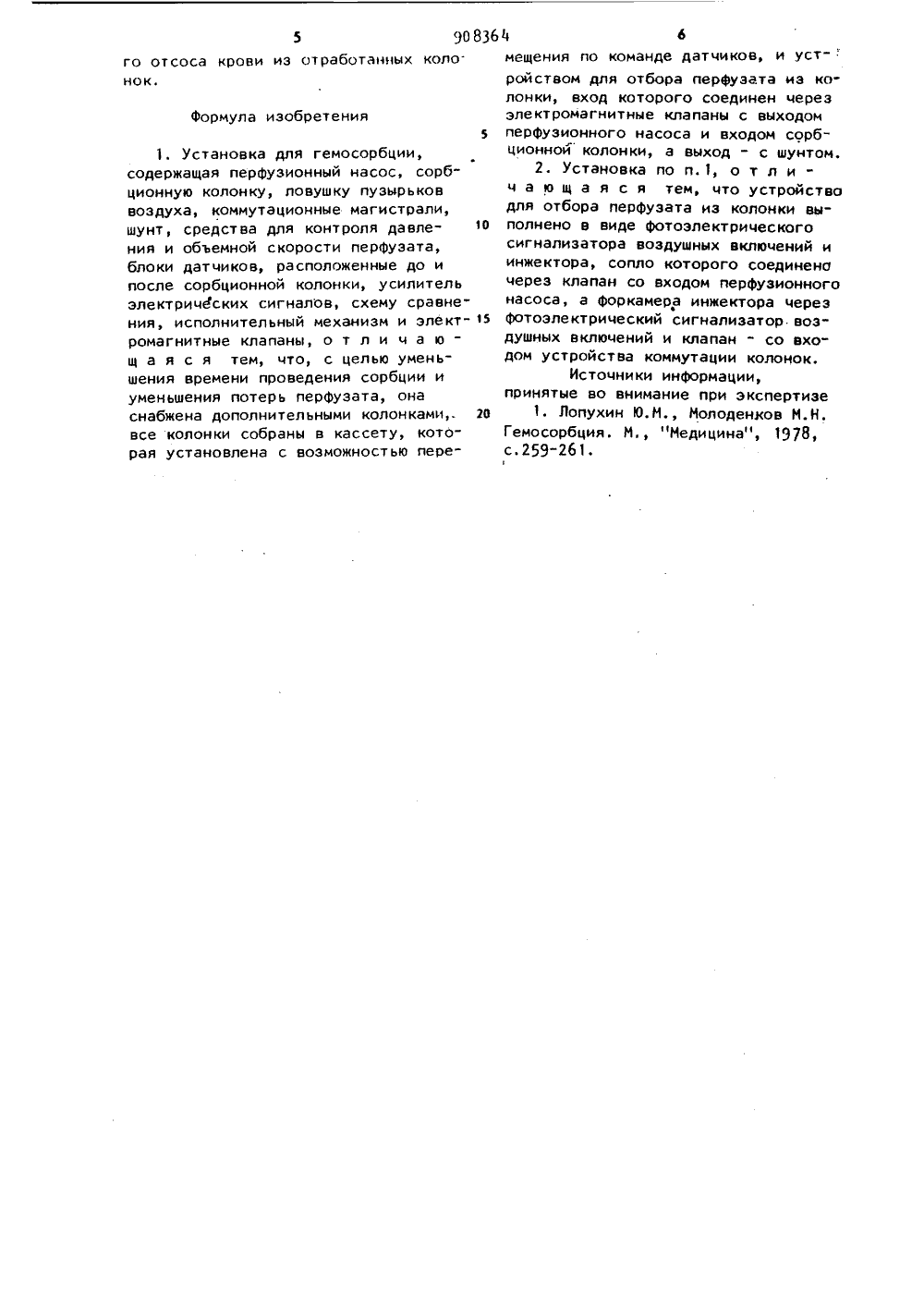

(23)Приоритет Опубликовано 28, 02. 82Бюллетень ЗЧв 8 Дата опубликования описания 28.02.82 ва делам изобретеиий и открытий(54) УСТАНОВКА ДЛЯ ГЕМОСОРБЦИИ Изобретение относится к медицинс кой технике, а именно к устройствам для очистки биологических жидкостей от токсических веществ.Известна установка для гемосорбции, содержащая перфузионный насос, сорбционную колонку, ловушку пузырьков воздуха, коммутационные магистрали, шунт, средства для контроля давления и объемной скорости перфузата, блоки датчиков, расположенные до и после сорбционной колонку, усилитель электрических сигналов, схему сравнения, исполнительный механизм и электромагнитные клапаны1.Однако известное устройство требует ручной замены отработанных сорбционных колонок и не имеет средств для удаления крови из них, что увеличивает потери перфузата и время проведения сорбции.Цель изобретения - уменьшение времени проведения сорбции и уменьшение потерь перфузата. Эта цель достигается тем, что установка для гемосорбции, содержащаяперфузионный насос,сорбционную колонку,ловушку пузырьков воздуха,коммутационные магистрали,шунт, средства дляконтроля давления и объемной скорости перфузата, блоки датчиков, расположенные до и после сорбционнойколонки, усилитель электрическихсигналов, схему сравнения, исполни Отельный механизм и электромагнитныеклапаны, снабжена дополнительнымиколонками, все колонки собраны в кассету, которая установлена с возможностью перемещения по команде датчиков, и устройством для отбора перфузата из колонки, вход которого соединен через электромагнитные клапаныс выходом перфузионного насоса и входом сорбционной колонки, а выход - сшунтом.При этом устройство для отбораперфузата из колонок выполнено в виде фотоэлектрического сигнализаторавоздушных включений и инжектора, сопло которого соединено через клапан со входом перфузионного насоса, а форкамера инжектора через фотоэлектрический сигнализатор воздушных включений и клапан - со входом устройства коммутации колонок.На чертеже изображена структурная схема установки для гемосорбции,Установка содержит перфузионный 1 о насос 1, сорбционную колонку 2, ловушку 3 пузырьков воздуха, коммутационные магистрали с трубками 4-6, шунт 7, средства 8 для контроля давления и обьемной скорости перфузата, блоки датчиков 9 и 10, расположенные до и после сорбционной колонки 2,Iусилитель 11 электрических сигналов, схему 12 сравнения, исполнительныйй механизм 13 и электромагнитные кла о паны 14- 19, дополнительные колонки 20-22, причем все колонки 2, 20, 2 1 и 22 собраны в кассету 23, которая, установлена с возможностью перемещения по команде датчиков 9 и 1 О, уст ройство для отбора перфузата из колонки, выполненное в виде фотоэлектрического сигнализатора 24 воздушных включений и инжектора 25, сопло которого соединено через клапан со входом 30 перфузионного насоса, а форкамера инжектора 25 через фотоэлектрический сигнализатор 24 воздушных включений и клапан 16 - со входом устройства 26 коммутации колонок 2, 20, 21 и 22, причем вход устройства для отбора перфузата из колонки соединен через электромагнитные клапаны 15, 16 с выходом перфузионного насоса 1 и входом сорбционной колонки 2, а выход - с шунтом 7.Устройство работает следующим образом.Кровь из артерии пациента по .входной магистрали поступает к перфузионному насосу 1, который перекачивает ее по коммутационной трубке 6,через блок датчиков 9, сорбционнуюколонку 2, блок датчиков 10, до коммутационной трубке 5 через ловушку в3 пузырьков воздуха и выходную магистраль в вену пациента. При этомэлектромагнитные клапаны 14, 17 и 18открыты, а клапаны 15, 16 и 19 закрыты. Проходя через сорбент, засыпанный в сорбционную колонку 2,кровь очищается от токсических веществ. Ионный состав крови контролируют блоками датчиков 9 и 10, установленными до и после сорбционнойколонки 2. Как только ионный составкрови до и после сорбционной колонки2 уравновесится, что говорит о полной выработке сорбционной колонки 2,со схемы 12 сравнения подают электрический сигнал на исполнительный механизм 13, который подает команду насрабатывание электромагнитных клапанов 14- 19. Электромагнитные клапаны14 и 18 закрываются, а 15, 16 и 19открываются и сорбционную колонку 2отсоединяют от коммутационной трубки5. Кровь подают перфузионным насосом1 в рабочее сопло инжектора 25 исоздают разрежение в его форкамере,которая соединена коммутационнымитрубками 4 и 6 с нижней частью сорбционной колонки 2. За счет разностидавлений в форкамере инжектора 25 исорбционной колонки 2 происходит отсос крови из сорбционной колонки 2и подача ее пациенту через шунт 7,ловушку 3 пузырьков воздуха и выходную магистраль. Как только вся кровьиз сорбционной колонки 2 будет удалена и через коммутационную трубку 4пойдут пузырьки воздуха, срабатываетфотоэлектрический сигнализатор 24 иподают команду на закрытие электромагнитных клапанов 16 и 17, отсоединяют сорбционную колонку 2 от коммутационной трубки 6 и срабатываетустройство 26 коммутации колонок, перемещая кассету 23 с колонками 2, 20,21 и 22, при этом сорбционная колонка 20 устанавливается на место сорбционной колонки 2. При перемещениикассеты 23 происходит стерилизациякрышек в верхней и нижней части сорбционной колонки 20. Стерилизацию осуществляют с помощью устройства (необозначено) для стерилизации крышек. После стерилизации колонка 20 подсоединяется к коммутационным трубкам 5 и 6. Одновременно закрывают электромагнитные клапаны 15, 16 и 19, а клапаны 14, 17 и 18 открывают, обеспечивая подачу крови через сорбционную колонку 20. Смена сорбционных колонок 2 1 и 22 происходит аналогичным образом.Предлагаемая установка сокращает время проведения сорбции благодаря автоматической смене сорбционных колонок и уменьшает потери перфузата вследствие использования инжекторноформула изобретения 5 90 83го отсоса крови из отработанных колонок. 1. Установка для гемосорбции,содержащая перфузионный насос, сорбционную колонку, ловушку пузырьковвоздуха, коммутационные магистрали,шунт, средства для контроля давления и объемной скорости перфуэата,блоки датчиков, расположенные до ипосле сорбционной колонки, усилительэлектрических сигналов, схему сравнения, исполнительный механизм и электромагнитные клапаны, о т л и ч а ю -щ а я с я тем, что, с целью уменьшения времени проведения сорбции иуменьшения потерь перфуэата, онаснабжена дополнительными колонками,. 20все колонки собраны в кассету, которая установлена с возможностью пере 6 6мещения по команде датчиков, и уст-ройством для отбора перфуэата иэ колонки, вход которого соединен черезэлектромагнитные клапаны с выходомперфузионного насоса и входом сорбционной колонки, а выход - с шунтом.2. Установка по и. 1, о т л ич а ю щ а я с я тем, что устройстводля отбора перфузата иэ колонки выполнено в виде фотоэлектрическогосигнализатора воздушных включений иинжектора, сопло которого соединеночерез клапан со входом перфузионногонасоса, а форкамера инжектора черезфотоэлектрический сигнализатор воздушных включений и клапан - со входом устройства коммутации колонок.Источники информации,принятые во внимание при экспертизе1. Лопухин Ю.М., Молоденков М.Н.Гемосорбция. М., "Медицина", 1978,с.259-261.1Составитель О.АлмазовРедактор И.Тыкей Техред И.Рейвес 1(орректор Г.НазароваЗаказ 678/б Тираж 717 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.1/5Филиал ППП "Патент, г.ужгород, ул,Проекгная,
