Симоненко

Номер патента: 753711

Опубликовано: 07.08.1980

Авторы: Сааль, Симоненко

МПК: B63B 27/06

Метки: грузовое, судовое

...нока 5. Отверстия "б" в отрогах вилкообраэного нока 5, отверстия в подшипниках14 и отверстия "в" в дополнительныхподшипниках 15 расположены сооснс одно другому. Оси отверсиий "б" отрогов"а" вилкообразного нока перпендикулярны оси "0-0( стрелы 1 и боковымсторонам "г" отрогов "а".С дополнительного отводного блока16 грузовой шкентель 9 проходит наповоротную головку 4 мачты 3. К наружной стороне отрогов "а" вилкообразного нока 5 стрелы 1 в зоне отверстий "б" с отводными блоками 13 и16 с помощью вертлюгов 17 узлов крепления топенант-талей прикреплены подвижные блоки 18 разнонаправленных топенант-талей, неподвижные блоки 19которых закреплены на поворотных головках 4 мачты 3. В каждую топенантталь запасован отдельный канат...

Номер патента: 753402

Опубликовано: 07.08.1980

Авторы: Антроповский, Карагодов, Кудряшов, Симоненко, Широков

МПК: A01J 7/00

Метки: молока, процеживания

...чертеже не показан) и имеющую горловину 3 с фильтром 4, на котором установлена воронка 5. В воронке 5 расположено переливное приспособление, выполненное в виде наружного цилиндра б и внутреннего цилиндра 7, цилиндры вертикальные, расположены коаксиально, сообщены между собой в верхней части и имеют общую крышку 8 с калиброванным отверстием 9, посредством которого они сообщены с атмосферой. В нижней части цилиндр б соединен с воронкой 5, а цилиндр 7 соединен с емкостью 1. Патрубок 2 снабжен обратным клапаном 10 и краном 11.Для сообщения между собой цилиндров б и 7 верхний конец цилиндра б выполнен зубчатым.Работает устройство следующим об,разом. Выдоенное молоко выливают в,ЦНИИПИ Заказ 4782/2Тираж 723 Подписное Филиал ППП...

Номер патента: 751621

Опубликовано: 30.07.1980

Авторы: Пашков, Симоненко

МПК: B25J 15/00

Метки: захватное

...кольЗ 0 цевым контактам 9, а также возврат пальцев в исходное положсцне обеспечивается пружинами 11. Одна фдзд ГипдО(цсго напряжения подведена к Неподвижным ко.(ьцевым контактам через блок сравцения уп- РДВЛЯЕОЩСГО УСТ(0011 СТВс 1, с ДРУ 1 с 151 - Е КОР ПУСУ ЗаХВс(ТЦОГО УСТРОйЕСВа.Работает здх 1 здт 110 с устройство следуо. щим образом.В исход 1 ом поло:к(.иип цяльцьГ 6 ыдвинугы из захватного устройста под дсйстВисм пружии 11 ц Всс контякгпыс пары замкнуты. Захвдтцос устройство псрсмеГГГЯ- ют в зону предполагаемого цахо)кдсиия за- ХватыЯМО 0 ОогСЕТЯ ц ПОДЯЕТСЯ КОМЯГГДЯ иа его опускапис. Пальцы 6, попавшие В плошаДь захвс(тывдемоц Детали Гф(1 г. 1), УТДПЛИВ;ЮТСЯ, ВС,С,ГСТВИС сЕГО ЕептсКты 9 размыкаются. После пускаГия зсхватГого...

Номер патента: 745767

Опубликовано: 05.07.1980

Автор: Симоненко

МПК: B63B 27/04

Метки: грузовое, судовое

...систему отводных шкивов проходят на топенантные и грузовые лебедки (на фиг. не показаны). Блоки 14 грузовой тали на боковых поверхностях обоймы 6 имеют выступы 17, взаимодействующие в направляющих 13 с кон.цевыми выключателями 18 с нормально от. З 0 крытым контактом, включенным в цепь управления грузовых лебедок. 4С этого положения стрела 1 наклоняется в противоположную сторону. за счет одновременного потравливания обоих, канатов 12 топенант-талей и грузового шкентеля 15. Наклон стрелы 1 производится до тех пор, пока двупле. чий рычаг 5 достигнет упора 6. После этого про. травливание канатов 12 топенант-талей прекращается, а грузового шкентеля 15 продолжается до выхода из нижних направляющих 13 блока 14 грузовых талей, который...

Номер патента: 742964

Опубликовано: 25.06.1980

Авторы: Музыкантов, Симоненко

МПК: G06G 7/16

Метки: делительное

...запоминающего конденсатора 11 до максимального значенияэтого напряжения. По окончании заряда запоминающего конденсатора 11ключ 7 также закрывается и на емкости сохраняется максимальное значение выходного напряжения интегрирующего усилителя 3,С момента закрытия ключей 8 и 9выходное напряжение интегрирующихусилителей 1 и 3 вновь начинает растив соответствии с выражениями (1) и(2), т.е. начинается новый цикл изме 45 ренйя. В резуЛьтате выходное напря;жение интегрирующих усилителей будетпредставлять собой непрерывную последовательность пилообразных импульсов.Период этих импульсов определяется50 временем М = 1 р - с , за котороевыходное напряжение интегрирующегоусилителя 1 достигнет величины,равной делимому, Это вреюя можетбыть найдено из...

Номер патента: 737712

Опубликовано: 30.05.1980

Авторы: Бернадинер, Есилевич, Правкин, Симоненко

МПК: F23G 7/04

Метки: отходов, производственных, сжигания

...степень улавливания минеральных солей в объеме печй за счет снижения уровня температуры газов 4 о на входе в рабочий объем печи, Снижение уровня температур связано с тем, что целевое топлйво и дополнительное топливо в виде кубовых остатков сжигается в разных зонах печи: целевое топливо сжигается в головной футерованной части печи, а кубовые остатки - в зоне обезвреживания отходов, а также повышается нагрузка первой зоны впрыска отходов по испаряемой влаге.Ввод кислых стоков в смеси с кубовыми остатками в зону распыливания щелочного я стока значительно улучшает также и условия процесса нейтрализации серного и сернистого ангидридов, хлористого водорода и т. д. в топочном объеме. Это позволяет использовать высококалорийный сбросной...

Номер патента: 737710

Опубликовано: 30.05.1980

Авторы: Бернадинер, Есилевич, Кацнельсон, Максимов, Симоненко

МПК: F23G 7/04

Метки: жидких, обезвреживания, огневого, отходов, печь, промышленных, циклонная

...камеры 1, где происходит испарение воды, окисление органических примесей, плавление и сепарация на стенки минеральных примесей. Поскольку ввод продуктов горения ивоздуха автономен для рассматриваемой зоны, выдерживаются параметры, требующиеся только для обработки щелочного стока - умеренная температура -1200 С, скорость газовоз 4душной смеси на выходе -200 м/с и соотношение кислорода с инертными газами - в 2 раза более высокое, нежели в той же зоне известной печи. Ниже выходных отверстии 9 располагается пояс форсуночного устройства 14, для подачи в топочное пространство стоков, содержащих органические примеси в кольцевой полости 5, соответствующей этому поясу форсуночных устройств, с помощью горелочного устройства 11, сжигается топливо,...

Номер патента: 727854

Опубликовано: 15.04.1980

Авторы: Дементьев, Киршин, Пановко, Попов, Симоненко, Фатеев

МПК: E21D 11/00

Метки: опалубка, передвижная

...колец 4 из швеллера,жестко связанных между собой продольными связями 5 (угловая сталь). На поддерживающей раме 1 закреплены роликовые опо 20 ры 6, имеющие возможность перемещения врадиальном направлении за счет пружин 7.Формирующий элемент 2 выполнен в виде отдельных, легко разъемных металлических секций (листов.),727854 Формула изобретения Фиг Ьг.г Фиг,5ннаКорректор М. Шаров нПодннсное Составительекред К. Юунранг 926 редактор Т, АвдейЗаказ 1099/34 И Государствделам изобрМосква, Ж - 3Патент, г ЦНИИП но 113035,илиал ППевно го комитета етений и открыти 5, Раушскаи наб.,Ужгород, ул. Пр д. 4/5 ектнаи 3Работы по монтажу опалубки и бетбни рованию коллектора производятся"в следующей последовательности.В коллекторе монтируют...

Номер патента: 726341

Опубликовано: 05.04.1980

Авторы: Левитин, Маркушевич, Симоненко, Синицкий, Цагикян

МПК: E21D 1/08

Метки: грунт, задавливания, крепи, ствола, шахтного

...7 с нажимной плитой 5, Траверса 7 соединена с штоком 9 силоного цилиндра 4 посредством шарового шарнира 10, Каждая парная тягаб выполнена составной иэ звеньев,шарнирно соединенных между собойРи помощи пальцев 11, Парные составные тяги б соединены с нажимнойплитой 5 и траверсой 7 посредствомшарниров 12 и 13, Силовые цилиндры4 смонтированы на консольных упорных балках 3 посредстном шарниров14,Устройство работаетследующимобразом,При выдвижении штоков 9 силовыхцилиндров 4 создаются усилия, направленные через траверсы 7, парныетяги б и нажимную плиту 5 на крепь1 шахтного ствола, н результатечего последний эадавлинается вгрунт на величину хода штока 9.При этом при отклонении парных тяг6 от вертикали цилиндры 4 поворачиваются в шарнирах 14 и...

Номер патента: 724642

Опубликовано: 30.03.1980

Авторы: Иванова, Симоненко

МПК: E02F 3/40

Метки: ковш, экскаватора

...соединенных с корпусом ковша подпружиненных кулачков.На фиг. 1 изображен ковш экскаватора с предохранительными щеками, вид сбоку", на фиг, 2 - то же, вид сверху; на фиг. 3 - укрупненный вид соединения предохранительных щек с ковшом.Ковш включает корпус с боковыми стенками 1 и режущей кромкой с зубьями 2 н кулачки 3, шарнирно соединенные пальцами 4 с боковыми зубьями 2 и пальцами б со штоками 6, на которые насажены пружины сжатия 7, Верхний торец каждой пружины 7 закреплен упорной шайбой 8 и гай. кой 9, а нижний - опирается на крышку 10, навинченную на втулку 11. Верхняя крышка 12 приварена к втулке 11 и шарнирно соединена пяльцами 13 с боковой стенкой 1 ковша.Работа ковшом осуществляется следующим образом.Ковш ставят в надлежащее...

Номер патента: 722624

Опубликовано: 25.03.1980

Авторы: Симоненко, Сухобрус, Холодный

МПК: B21B 39/00

Метки: горячих, приемному, рольгангу, слябингов, слябов, стана, транзитом, транспортировки, широкополосного

...тока, при раскрое слябных раскатов на ножницах происходит замачивание Верхних торцовых участков водой. Образующийся по сечению температурный перепад за время транспортировки слябов до широкополосного стана выравняться не успевает, что приводит к неравномерности вытяжек по сечению и загибу передних концов после 10 обжатия в горизонтальных валках чернового окалиноломателя и первой клети вверх.Последнее существенно затрудняет захват раската вертикальными валками второй (уни Поставленная цель достигается тем, что после обрезки головной и донной частей и разрезки слябного раската на ножницах (из слитка получают обычно два сляба), слябы складываются в виде пакета один на другой и таким образом перемещают по рольгангу до чернового...

Номер патента: 711318

Опубликовано: 25.01.1980

Автор: Симоненко

МПК: F24F 3/14

Метки: воздуха, кондиционирования

...2. К циркуляционному контуру8 испарителя 4 на входе 10 и выходе11 дополнительно подсоединены водопроводы 12 и 13, а все циркуляционные контуры 8 и 9 соединены междусобой, при этом в каждом контуре контактный аппарат 1 и воздухонагреватель 2.соединены параллельно.Установка снабжена регулирующимиклапанами 14-21, Условно в циркуляционных контурах 8 и 9 нагнетателине показаны,Установка кондиционирования воздуха работает следующим образом,Наружный воздух, поступая в установку, попадает в контактный тепло8986/24 Тир ЦНИИПИ ГосуДаР по делам из 113035 Иоссква аж МАГ твенного к бретений и ЖРа,ш к писно митета СССР ткрытий кая наб ППП Патент, г, Ужгород, ул, Проектн Фи массообменный аппарат 1 и затем ввоздухонагреватель 2.В зимний...

Номер патента: 710816

Опубликовано: 25.01.1980

Авторы: Вдовенко, Кравченко, Музыченко, Симоненко

МПК: B29C 17/10

Метки: листовых, полимерных, продольной, резки

...2 имеет с одного конца от Оперстне посредством которого крепится стойка 2, соедиценцал с осью 13. Ось 13 устанавливается в отверстие левой боковины 14, которал имеет резьбовые отверстия 15 в однойплоскости, что и и боковинах 3, С другого г 5конца нижняя рама 2 имеет паз для заходаоткидного болта 16, который шарнирно соединен с правой боковиной 17 посредством оси18, которая установлена в отверстии правойбоковины 17, 20Правая бокогзина 17, также как и левая 14,имеет резьбовые отверстия 19 в одной плоскости с боковягой 3 верхней рамы 1. Крометого, нижняя рама 2 имеет пазы 20 для захо.да концов лезвий клиновидцых ножей 6, Для 25фиксашги параллельности верхней и нижнейрам предусмотрен упор 21, жестко закрепленный на нижней раме 2 вблизи...

Номер патента: 708106

Опубликовано: 05.01.1980

Авторы: Кочарян, Малык, Симоненко, Явор

МПК: F16L 41/04

Метки: врезки, действующие, патрубков, трубопроводы

...полос. ти, установленным на переходном латрубке 8 основного трубопровода 9. Патрубок 8 имеет отвод 10. На соединительном фланце 11 кор. пуса с внутренней стороны выполнено конусное седло 12, в котором размещен подпружиненный диск 13 с обоймой 14, охватывающей шпиндель. Диск 13 выполнен со сквозными отверстиями 15, сообщающими полости корпуса и переходного патрубка 8.На конусном седле 12 фланца 11 выполнены два паза 16, через которые в корпус прн708106жесткой фиксации диска 13 в конусном седл12 повышает радиальную жесткость шпинделя3 при увеличении его вылета. Это исключаетвибрацию фрезы 4 и обеспечивает надежностьработы в широком диапазоне режимов резания. 3его сборке вводятся трос 6 клапана 7 и диск 13, служащий подвижной опорой цля...

Номер патента: 707844

Опубликовано: 05.01.1980

Авторы: Симоненко, Чеховской

МПК: B63B 21/00

Метки: буксирное

...буксирного троса б, при 15вод 17 и тормоз 18. Коренной конец буксир.ного троса 6 дополнительной лебедки выведеннаружу через пазы в барабане 10, цапфе 12,прорезь реборды 14, паз опоры 15 и закрепленузлом крепления 16. Буксирное устройство работает следующим образом.При необходимости буксировки на буксирном тросе 2, длина которого превышает кана.3 707844 4тоемкость основной лебедки 1, на буксируемое Формула изобретениясудно подается ходовой конец буксирного тро- Буксирное устройство, содержащее основ.са 6 дополнительной лебедки 5. Ходовой ко. ную и дополнительную лебедки с барабанаминец буксирного троса 2 основной лебедки 1 со- цапфами и опорами цапф, причем барабаныединяюв с коренным концом буксирного троса 5 снабжены ребордами и...

Номер патента: 707569

Опубликовано: 05.01.1980

Авторы: Неймарк, Свердлов, Симоненко

МПК: A61B 3/00

Метки: глаз, исследования

...и масштабов измерения углов поворота глаза.Устройство содержит экран 1 с тест- объектами 2, прозрачный визирный экран в виде диска 3 с визирной линией 4 в виде спирали, поворотного вокруг своей осн 5, окулометр 6 с блоком 73 69 Формула изобретения оставитель А. Крольехред 3, Фанта Коррект Па едактор И. Марховск Тираж 673 осударственно ам изобретен ва, 3-35, РаушПодписи Заказ 8381/2 комитета СССРи открытий кая наб., д4/ ЦНИИПИ 1по дел13035, Моск илиал ППП Патент, г. Ужгород, ул. Проектная, 4 7075датчиков, соединенным с головой, управляющий блок 8, вычислительныйблок 9, сервопривод 10 вращения диска 3, связанный с управляющим блоком8, а также датчик 11 углов поьор тавизирного экрана 3 и датчик 12 совпадения визирной линии с...

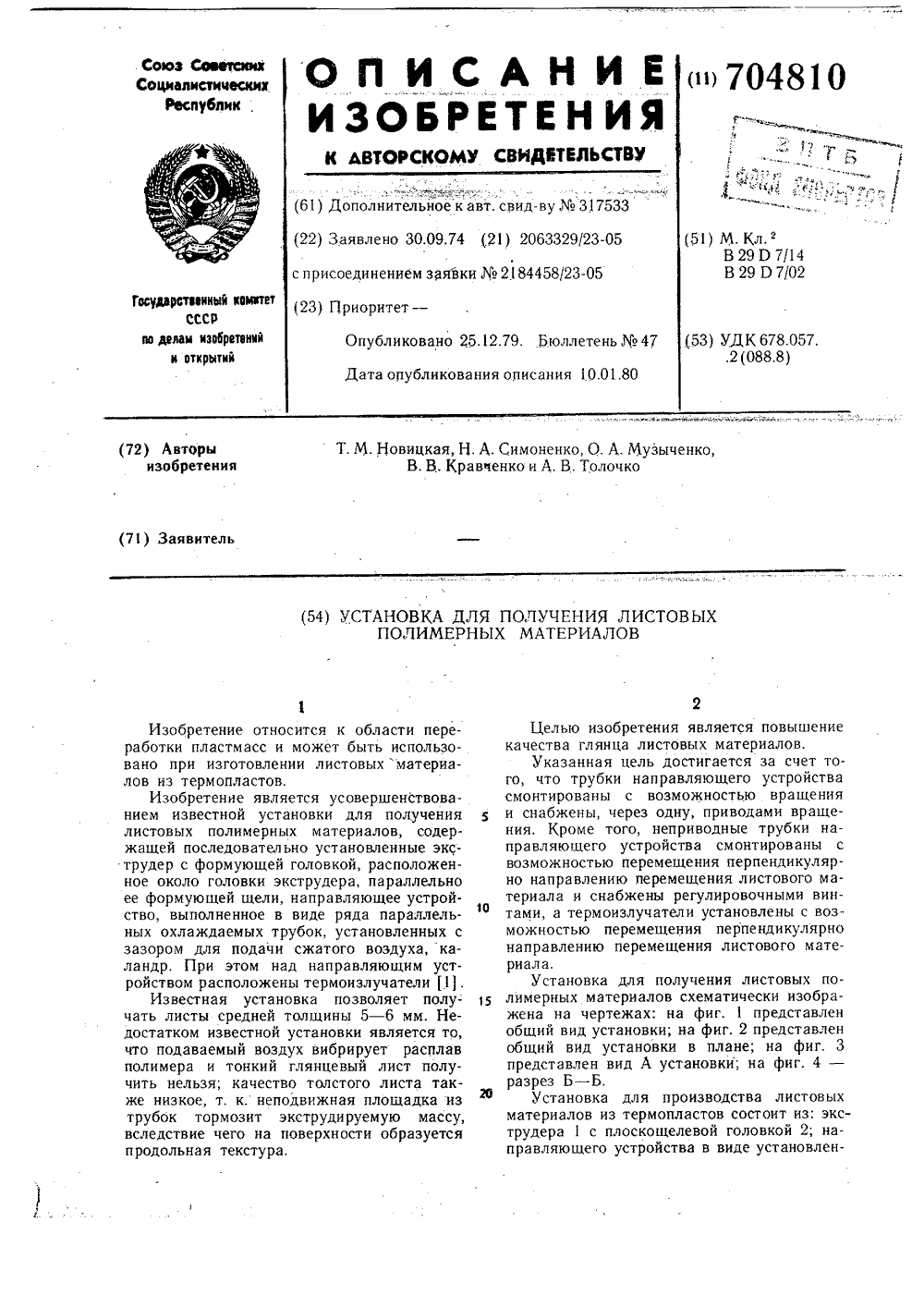

Номер патента: 704810

Опубликовано: 25.12.1979

Авторы: Кравченко, Музыченко, Новицкая, Симоненко, Толочко

МПК: B29D 7/14

Метки: листовых, полимерных

...направлению перемещения листового материала трубок 5 направляющего устройства; регулировочных винтов 6, подшипников 7, экрана с термоизлучателями 8, смонтированного на кронштейне 9; перемещениеэкранаосуществляется по направляющейрейке 10, в которой выполнен паз 11; кронштейн 9 фиксируется винтами 12; гладильного каландра 13.Установка для производства листовых материалов работает следующим образом: расплав термопласта из головки 2 экструдера1 поступает на трубки 3, 5 направляющегоустройства. На первой трубке 3, выполненной с возможностью вращения, расплав поддействием вращения растягивается и оплавляется. На второй трубке 5, смонтированнойс возможностью перемещения перпендику лярно направлению перемещения листовогоматериала, расплав...

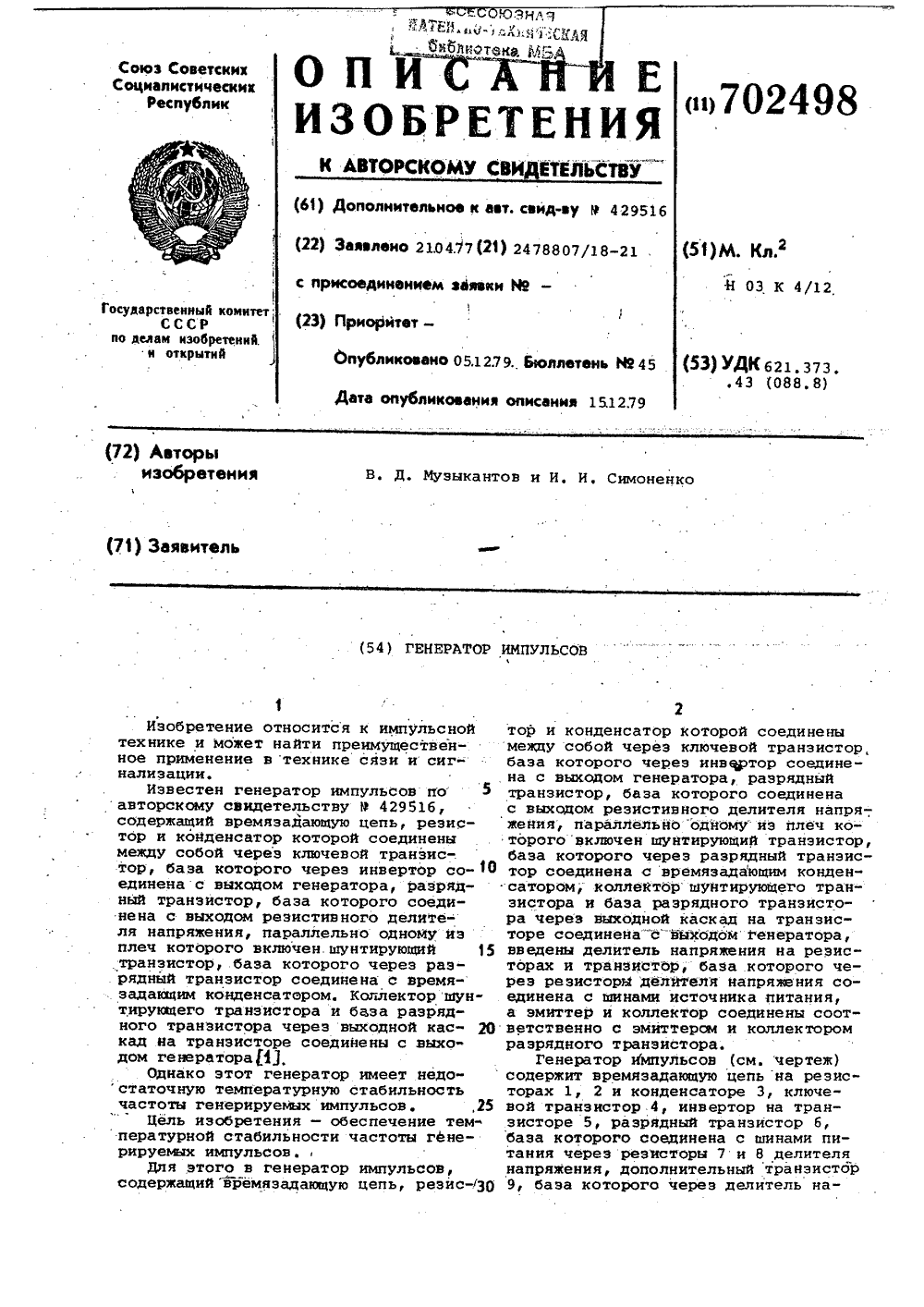

Номер патента: 702498

Опубликовано: 05.12.1979

Авторы: Музыкантов, Симоненко

МПК: H03K 4/12

Метки: генератор, импульсов

...которого соединен с базойтранзистора 6 и базой транзистора 13.Генератор работает следующим образом,В исходном состоянии конденсатор3 разряжен. За счет отрицательногосмещения, создаваемого на делителеиз резисторов 7 и 8, закрыт транзистор б а за счет отрицательного смещения, создаваемого на делителе иэрезисторов 10 и 11, закрыт транзистор 9. Подбором соотношения сопротивлений резисторов 7, 8 и резисторов 10, 11 отрицательное напряжение 1,смещения на.базе транзистора 9 устанавливается меньше по абсолютной.величине, чем напряжение смещения набазе транзистора б. В исходном состоянии закрыты также транзисторы 5 и12, а транзисторы 4 и 13 открыты,Конденсатор 3 начинает заряжаться через открытый транзистор 4 и резисторы 1 и 2. По мере заряда...

Номер патента: 695938

Опубликовано: 05.11.1979

Авторы: Голиусов, Ковалев, Мащенко, Симоненко

МПК: B65J 1/22

Метки: контейнеров, между, собой, соединения, транспортировании

...осевых перемещений, Стержень 7 осью 9 соединенсо стяжным винтом 10 механизма стягивания, Ось 9 на винте 10 зафиксирована штифтом 11.Стяжные винты 5 и 10 механизмастягивания соединены муфтой 12, стопорение которой производится, например(ко нтр гайкой 1 3.На верхней боковой поверхности бкпмака 2 имеется рукоятка 14, облегчающая поворот башмака 2 на стержне 7.Вшимак 2 снабжен фиксатором в видеуглового рычага 15 с выступом 16, закрепленного на стержне 7 штифтом 17.Выступ 16 углового рычага 15 заходитв прорезь башмака 2 при его повороте.Ус тановка устройства производитсяследующим образом. Башмак 1 заводитсяв отверстие контейнернор фитинга с 1и поворачивается на 90, при этом выступы 3 входят в зацепление с поверхностями фитинга бНа стержне 7...

Номер патента: 690269

Опубликовано: 05.10.1979

Авторы: Меркулов, Симоненко, Следзь, Соколов

МПК: F27D 3/15

Метки: выпуска, желоб, металла, печи

...де П ассекаве стру Наиболее близким к описанномуретению по технической сущностидостигаемому результату явгяетсжелоб для выпуска металла из печи, содеожащий футерованный огнеупорнымматериалом кожух с торцовой стенкойи стопор с рассекателем, установленный перед отверстием для прохода металла 2,В известном желобе имеется триручья и отверстие для прохода металла в средний ручей выполнено вторцовой стенке,Недостатком известного устройстваявляется невозможность обеспеченияотделения в нем металла от печногошлака, Кроме того, в известном желобе не Обеспеивает вращения струиметалла при выходе его из желоба,что отрицательно сказывается на зйФект 11 вости внепечной обработки металла, например, синтетическим шлако: 3 1 дель 1.зос;ретения -...

Номер патента: 687109

Опубликовано: 25.09.1979

Авторы: Агафонов, Акимов, Большакова, Бурдо, Бухтер, Дорофеева, Дудина, Иванова, Клочко, Корсакова, Котин, Осипова, Симоненко, Степанов

МПК: C10M 1/06

Метки: жидкости, концентрат, моюще-консервационной

...воды, сульфоната натрия, олеата трнэтаноламина, нафтената триэтаноламша, триэтаноламина (ТЭА) и нитрита натрия дополнительно содержит ли зоТаким образом, введение в предлагаемыйсостав линолеата триэтаноламина приводит ксинергетическому действию компонентов: олеата, линолеата и нафтената триэтаноламина, в ре. зультате которого происходит снижение пенообразующей способности предлагаемого состава.В качестве сульфоната натрия в предлагае. мом составе могут быть использованы высшие водо- и водомаслорастворимые сульфонаты 9 4нолеат триэтаноламина при следующем содержа. нии компонентов, вес.%:Сульфонат натрия 8 - 15Олеат триэтаноламииа 1-15Нафтенат триэтаноламинаТри этаноламинНитрит натрияЛинолеат триэта-нол амина 0,3 - 5Вода До 100,Отличием...

Номер патента: 676593

Опубликовано: 30.07.1979

Авторы: Вишнякова, Симоненко, Смирнова, Стрепихеев

МПК: C07D 335/04

Метки: 1-тио-4-оксикумарина, активность, антикоагулянтную, производные, проявляющие

...остаток желтого цвета отфильтровывают, промывают на фильтре толуолом, сушат при 80 - 100 С. Получают технический продукт с т, пл, 128 - 132 С в количестве 1,2 г (31,0% ) . Технический продукт перекри- О сталлизовывают из толуола и получают676593 4Найдено, о/о; С 64,58, 64,51; Н 4,45, 4,50; С 19,22, 9,30; 5 8,28, 8,40.С 2 оН 17 ОзС 1.Вычислено, /о: С 64,52; Н 4,55; С 1 9,52; Ь 8,58,При мер 4. Получение 3-1 а-(и-бромфенил)+пропионилэтил - 1-тио- оксикумарина.Берут 1,12 г (0,0063 моль) 1-тио-оксикумарина, 1,5 г (0,0063 моль) 1-(п-бромфенил)-1-пентен-З-она, 0,1 г (0,001 моль) кислого натрийаммонийфосфата, Получают 1,6 г (50,8% ) технического продукта, т. пл.185 в 1 С. Его перекристаллизовывают из смеси диметилформамида с водой в...

Номер патента: 668641

Опубликовано: 25.06.1979

Автор: Симоненко

МПК: A01D 25/04

Метки: выкапывающий, орган, рабочий

...крошение пласта.Использование рабочего органа в уборочных машинах позволит улучшить транспортирование подкопанной массы и снизить потери корнеклубнсплолов. э,иуда азооретенн Выкапываю ценный в виде кромкой и сто с целью улучиИзобретение относится к сельскохозяйственному машиностроению и может быть использовано в машинах лля уборки корнеклубнеплодов, возделываемых преимчцествснно на торфяно-болотных почвах.Известен выкапывающий рабочий орган, 5 выполненный в ниле усеченного конуса с режущей кромкой и ступицей 1.Недостатком его является неудовлетворительное транспортирование подкопанной массы, особенно на торфяно-болотных почвах, в результате чего происходит ее сгруО жение и повреждение клубней убираемой культуры.Цель изобретения -...

Номер патента: 654532

Опубликовано: 30.03.1979

Авторы: Бердник, Гайдамака, Демковский, Маркозов, Симоненко

МПК: B66C 13/18

Метки: крана, механизма, передвижения, торможением

...силы и направления ветра, выполненный в виде рычага 1, который шарнирно установлен на кронштейне 2, смонтированном на основании 3, О и соединен с крылом 4 и преобразователем5 угла поворота рычага в электрический сигнал. На рычаге 1 установлен кулачок 6, связанный с выключателями 7. Рычаг 1 соединен пружинами 8 с основанием 3.5 Датчик 9 направления движения крана,выключатели 7 и преобразователь 5 подключены к входу усилителя 10, выход которого связан с обмотками управления тормозами 11 и 12, которые могут быть вы 654532полнены в виде электромагнитных порошковых тормозов, Тормоза 11 и 12 механически связаны с электродвигателями 13 и 14, соединенными со входом датчика 9.Устройство работает следующим образом.Угол поворота рычага 1 и...

Номер патента: 652416

Опубликовано: 15.03.1979

Автор: Симоненко

МПК: F25B 15/04

Метки: абсорбционная, холодильная

...изображена схема описываемой установки.Абсорбционнаяхолодильная установка содержит испаритель 1, оросительную камеру 2, подогреватель воздуха3, конденсатор 4, абсорбер 5, магнитный пускатель 6 электропривода 7вентилятора 8, два соленоидных .мем(раиных вентиля, один 9 иэ которыхустановлен на линии циркуляционнойводы и подключен к водопроводной се652416 Формула изобретения Заказ 1034/38Тираж 606 ИИПИ одп илиал ППП Патент, г. Ужгород Проектная,ти 10, а другой 11 установлен на линии нагретой воды после абсорбераи конденсатора к через него к укаэанной линии подключена система 12 горячего водоснабжения.Установка работает следующим образом,При нормальном цикле подогреватель воздуха снимает тепло абсорбераи конденсатора абсорбционной холодильной...

Номер патента: 651971

Опубликовано: 15.03.1979

Авторы: Маляренко, Симоненко

МПК: B29D 7/04

Метки: головка, плоскащелевая, экструдера

...посредством связей 15, а включение привода управляющего устройства череэ свяаь 16.Работает предложенное устройство сле дующим обрааом.При изготовлении, например,"изделия фигурной (желобообрааной) форМы в экст руэиоиной головке устанавливаются на раэличных уровнях (в аависимости от конфи а гурации изделия) звенья 4 подпорной планки.Установка звеньев в требуемое положение осуществляется при помощи программного устройства 14, которое посылает сигнал через связи 15 и 16 на включение муфт сцепления 13 и привода 11 (соот ветствующих,тем звеньям, уровенькоторых следует иэменить). При включении привода вал 10 поворачивается на аадан 36 ный угол н передает движение тем шес 1 . терням 12, у которых по команде программного устройства муфты...

Номер патента: 647504

Опубликовано: 15.02.1979

Авторы: Бернадинер, Есилевич, Кацнельсон, Лепахина, Правкин, Русин, Симоненко, Хаханов

МПК: F23G 7/04

Метки: вод, обезвреживания, печь, сточных, термического, циклонная

...рабочей частями, горелочные устройства, размещенные в головной части, и форсунки для подачи сточных вод, форсун-.ки расположены по опоясывающей цилиндрическую камеру спирали, причем первая форсунка размещена пбд горелочными устройствами на расстоянии от них, равном 0,3 - 0,4 диаметра камеры, а последняя - перед пережимом на расстоянии от него, равном 1,0 - 1,1 диаметра камеры.На чертеже показана предлагаемая печь.Циклонная печь для термического обезвреживания сточных вод содержит вертикальную цилиндрическую камеру 1, тангенциально расположенные горелочные устройства 2, форсунки 3, радиально расположен.: :ные под горелочными устройствами в ярусе,отстоящем от горелок на расстоянии 0,4 - 0,7 диаметра камеры, летку 4 для выпуска расплава...

Номер патента: 645005

Опубликовано: 30.01.1979

Авторы: Азаров, Симоненко

МПК: F25B 9/02

Метки: вихревая, труба

...камеру 3 энергетического разделения, диафрагму 4 вывода холодного потока и экран 5 в виде подвиж ной гильзы, установленной соосно камере3. Гильза 5 выполнена поворотной. Поворот гильзы вокруг оси может быть осуществлен с помощью штока 6. На гильзе выполнены продольные прорези 7. Между 0 гильзой и стенкой камеры 3 энергетического разделения размещен теплоизолятор 8 в виде продольных полос, Камера энергетического разделения заключена в охлаждающую рубашку 9. Поток газа, подаваемого к сопловомувводу 1 через входной патрубок 2, расширяется и приобретает вихревой характер движения. В результате этого периферий ные слои газа нагреваются и отдают теплоохлаждающей среде в рубашке 9, а около- осевые слои охлаждаются и выводятся через диафрагму 4...

Номер патента: 641245

Опубликовано: 05.01.1979

Авторы: Азаров, Муратов, Симоненко, Чижиков

МПК: F25B 9/00

Метки: вихревая, холодильная

...2. ПериФерий;ные вихревые. трубы 4 снабжены гильзами 9 охватывающими камеры 5 энерге тического разделения В. гильзах 9 напротив центральной вихревой трубы выполнены цели 10 для вывода горячих потоков. Камера 5 энергетического раз-, деления центральной вихревой трубы 10 снабжена оребрением 11 для охлаждения ее стенок, Выводы 7 горячих потоков вихревых труб 4 имеют дроссели 12,установка работает следующим образом. 15Сжатый воздух вводится по патруб-, ку 1 в корпус 2 и подается через соколовой ввод 3 в вихревую трубу 4, где приобретает вихревой характер движения, Нагревшиеся при этом периФерийные слои вихревого потока выводятся из центральной камеры 5 энергетического разделения через дроссель 12 в атмосФеру, а охладнвшиеся...

Номер патента: 636429

Опубликовано: 05.12.1978

Авторы: Меркулов, Симоненко

МПК: F16D 3/64

Метки: компенсационная, муфта

...ввиде щек, соединенных пальцами, кон- ф 5тактирующими с полумуфтами. Пальцыснабжены поворотными втулками, установленными на них 11.Эта муфта наиболее близка к изобретению по технической сущности и дос.тигаемому результату,Однако в условиях перекоса осейполумуфт невозможна передача вращения.Целью изобретения является обеспечение воэможности передачи вращенияв условиях перекоса осей полумуфт.Поставленная цель достигается тем,что поворотные обоймы полумуфт смонтированы на концах, а каждая втулкавыполнена в виде набора из двух крайних и средней шайб, контактирующисоответственно с ведущей и ведомполумуфтами. На концах полумуфт установлены поворотные обоймы б, зафиксированные от осевого смещения фиксатора 7, а каждая втулка выполнена в виде...
