Шраго

Номер патента: 624094

Опубликовано: 15.09.1978

Авторы: Семенов, Соколов, Шелестов, Шраго

МПК: F27D 3/12

Метки: завалочная, индукционной, печи, тележка

...створок днища н ным в виде соединенного д гателем 6 винта 7 с гайк б ной амортизирующими пруж с624094 формула изобретения Риз. 7 новленной в одном конца направляющей 9 винта 7. Другим концом направляющая 9 связана с кареткой 10,имеющей катки 11 и запирающие ролики 12. Для ограничения движения направляющей 9 с кареткой 10 под рамой установлены конечные выключатели 13. Движение тележки от места загрузки бадьи 2 до индук 5 ционной печи ограничивают конечные выключатели 14, расположенные на торце рамы, Тележка снабжена вытяжным устройством 15, установленным на раме,Завалочная тележка работает сле О дующим образом.Шихта, нагретая в печи для нагрева, загружается в бадью 2 тележки, которая затем перемещается к индукционной печи и при помощи...

Номер патента: 612001

Опубликовано: 25.06.1978

Авторы: Алексеевский, Андрианов, Барсуков, Грамолин, Длиновсков, Иванов, Игревский, Котляров, Малин, Равич-Щербо, Разуваев, Рудоискатель, Стрижов, Шраго

МПК: E21B 19/07

Метки: бурильных, спуско-подъема, труб, элеватор

...свзазором, размещена относипуса 5. На этой же плитены два гидроцилиндра 7,водами самотормозящихсярасположенных клиньев 8,через промежуточные деталной обоймой 2,На наружной обойме 1 закрепленозажимное кольцо , а на внутреннейобойме 3 - кольцо с окнами. На Т-образных пазах нижнего торца. обоймы 2 свозможностью радиального перемещенияустановлены двухскосые клинья 10, взаимодействующие по наклонным поверхностям с эажимным кольцом 9.и с плашками 11, установленными в окнах кольцаобоймы 3. Угол наклона зажимного кольца 9 самотормозящийся.По сигналу начало зажима подается рабочая жидкость в камеры гидроцилиндров 7, которые движением самотормоэящихся клиньев 8 перемещают внизобойму 2. При этом закрепленные наобойме 2 двухскосые клинья также...

Номер патента: 597809

Опубликовано: 15.03.1978

Авторы: Андрианов, Барсуков, Блиновсков, Волосюк, Иванов, Игревский, Котляров, Малин, Равич-Щербо, Разуваев, Рудоискатель, Стрижов, Сусликов, Тимофеев, Холманских, Шраго

МПК: E21B 19/16

Метки: замковых, ключ, свинчивания-развинчивания, соединений

...с возможностью зажима замков различного диаметра, Шестерни 15 находятся в зацеплении с зубчатым венцом 16, встроенным в полукольцо 17, закрепленное в корпусе 11. На веркнем торце 18 полукольца 17 крепится квостовик 19 с прорезью 20, в которую входит штырь 6 кольца 5. Каждая часть низкомоментного механизма также содержит корпус 21, перемещаемый по направляющим 2 планшайбы 1 двумя гидро- цилиндрами 22, На корпусе 21 установлены два диска 23, образованные из трех концентричнык колец 24, 25 и 26, соединеннык попарно шариками 27 в виде кар дана. Диски 23 приводятся во вращение гидромоторами 28 через червячную передачу 29. При повороте относительно осей 13 они замыкаются на трубе 30 или отходят от нее. 30Перед отсоединением - присоединением...

Номер патента: 591823

Опубликовано: 05.02.1978

Авторы: Песчанский, Полякова, Розинов, Тихтман, Шраго

МПК: G05B 19/08

Метки: ввода, программы

...3 набора программы, с выходной шиной 4.На коммутаторе 3 произведен наборадресной, размерной и технологическойинформации, включая вспомогательныеФункции. При этом адреса записаны постолбцам, а этапы обработки - по стро-кам распределения программы.По адресу вспомогательных функций,либо на отдельной шине 4 (задатчикек-пар управляющих сигналов фСтарти Стоп) коммутатора установленыкодированные штекеры, Фиксирующиевзаимосвязанные команды Старт и"Стоп попарно несовместимыми наборами (например, о, О; Ь,Ь;к, й ).Эти команды по мере продвижения распределителя 2 по этапам, по строкамзадания коммутируются йа дешифраторе5, с выхода которого поступают насбросовые входы линейки 5-Я триггеровб и К - элементов ЗАПРЕТ 7. 25Выходы элементов ЗАПРЕТ...

Номер патента: 571231

Опубликовано: 05.09.1977

Авторы: Белоус, Бябокляч, Колоша, Пушкарь, Семенюк, Шраго

МПК: A01N 5/00

Метки: заморозка, защиты, растений

...-4 фС, 1 день при -10 фС. один деньпри -16 С, 1 день при -20 фС, послечего постепенно размораживалн и отращивали в течение 15 дней в теплице притемпературе 16-1 В С. Подсчитывалоськоличество растений, отросших послепромораживания.Количество растений, выжившихпосле промораживания при -20 С,.составило 73, беэ обработки диметилсульФокснда - 42,5. Растения не снижаливеса зерна, имели меньший вес соломя,существенно не отличались по высоте,от растений, не обработанных препаратом.П р и м е р 2. В мелкоделяночном опыте на надземную чатрЬ растенийозимой пшеницы в Фазе начала кущения571231 4 формула изобретени я Составитель Л.СухановаТехред Н. Ъндрвйчук КОрректор С, Ямалова Редактор Н,Скворцова Эаказ 3143/2 Тирах 756 Подписное ЦНИИПИ...

Номер патента: 570692

Опубликовано: 30.08.1977

Авторы: Барсуков, Беккер, Иванов, Игревский, Котляров, Малин, Равич-Щербо, Рыцлин, Селиверстов, Шраго

МПК: E21B 21/06

Метки: бурового, приготовления, раствора

...и приготовления, бурового раствора.Установка включает приемную емкость 1 циркулирующего бурового раствора, емкость 2 для приготовления раствора, емкости 3 для сыпучих материалов, гидросмесительное устройство 4 с двумя эжекторами 5 и 6, объединенными общим приемным бункером 7 с воздушным фильтром 8. Емкости для сыпучих материалов связаны с приемным бункером гидросмесительного устройства независимыми пневмотранспортными линиями 9. Эжекторы гидросмесительного устройства соединены независимыми гидротранспортными линиями 10 и 11, один - с приемной емкостью циркулирующего раствора, другой - с емкостью приготовления раствора. Гидротранспортные линии включают насосы 12 и 13.При обработке, циркулирующего бурового раствора сыпучими материалами...

Номер патента: 563482

Опубликовано: 30.06.1977

Авторы: Иванов, Кальгин, Шраго

МПК: E21B 19/14

Метки: бурильных, горизонтальной, стелаж, труб, укладки

...4 поворота рычагов 2. Рычаги 2 состоят из наружных плеч 5 и внутренних плеч 6 с толкателями 7, свободно подвешенными к плечам 6 на осях 8. Внутренние плечи 6 также имеют кулачки 9 под толкатели 7. Наружные плечи 5 рычагов 2 выполнены с возможностью выдвижения из стойки 1 при повороте для приема трубы 10. Нижний рычаг 11 на оси 12 не снабжен толкателем, всегда частично выдвинут из стойки 1 для приема трубы 10 и полностью выдвинут после укладки ее. Он имеет также нижний ограничитель 13. Вес внутреннего плеча 6 рычага 2 вместе с весом толкателя 7 больше веса наружного плеча 5. Длина толкателя 7 меньше расстояния меяду рычагами 2.Работает предлагаемый стеллаж следующим образом,563482 А(г 2 Составитель В. Коротко Техред И, Караидашов ктор...

Номер патента: 561211

Опубликовано: 05.06.1977

Авторы: Ктов, Песчанский, Разгуляев, Тхтман, Шраго

МПК: G08C 9/06

Метки: датчик, импульсный, фотоэлектрический

...дополни.20 тельньп фотопрнемннк 4 фотоднод, фототриод ит.д.) н поворотная втулка 5, на которой наклеенадиафрагма б, Два фотоприемвка 7 расположены вподвижной втулке 5. На корпусе 1 со стороны поворотной втулки размещен отражатель 8 таким25 образом, что луп осветителя, падающие на отража.561211 Яг я ставитель И,хэвркиивкр=дН. Аидрейчук Корректор С Шекм Л Утехичв сдало Гараж 77 в 1 ИИ 1 1 И Госудврст"явного комитета по дедам иэсоретеиий и 113035, Москва, Ж, РаушсЗаказ 1578/15 в СССР Подпи Совета Мииистро крытии кав иао., д. 4/5Филиал ППП " Патент " г. Ужгород, уд. Проектная, 4 тель под углом аП, отражаются под утлом аот и при прохождении дополнительного отверстия (пазз) 9 на диске 10 засвечивают фотоприемиик 4. Диск с прорезями...

Номер патента: 560613

Опубликовано: 05.06.1977

Авторы: Бредихина, Гучок, Иткин, Калугин, Капрельянц, Лобынцева, Лубяный, Панков, Пушкарь, Шраго

МПК: A61K 35/18

Метки: консервирования, эритроцитов

...удаления плазмыпо кеплям прибавляют криозашптный раствор прп Осторожном взбалтывении.Гостав криозешитного раствора следующий: 20-30 Ъ-цый водный раствор полиэтилецоксиде молекулярного веса 1500, содержащий 0,01 11 фосфатный буфер, Р 11 устанавливают в пределах 7,0-7,3. Эритроцитную л 1 ассу и крнозашптный раствор смешивают в соотношении 1; 1 (по объему),Полученную клеточную взвесь выдерживают 30-60 мин при температуре 1, 22 С,а затем переводят в контейнер и земораживают быстрым погружением в жидкийазот со скоростью 300-40 ООС/мин. Оттаивание производят не водяной бацс при темопературе 40-42 С, Эритроциты выделяют изОттеяной клеточной взвссп и испоп 1 зуют НОспециальным показаниям,П р и м е р, К криозешитцой лтессе кроре, заготовлепой...

Номер патента: 525058

Опубликовано: 15.08.1976

Авторы: Ворожбиев, Дегтярев, Шраго

МПК: G05B 19/40

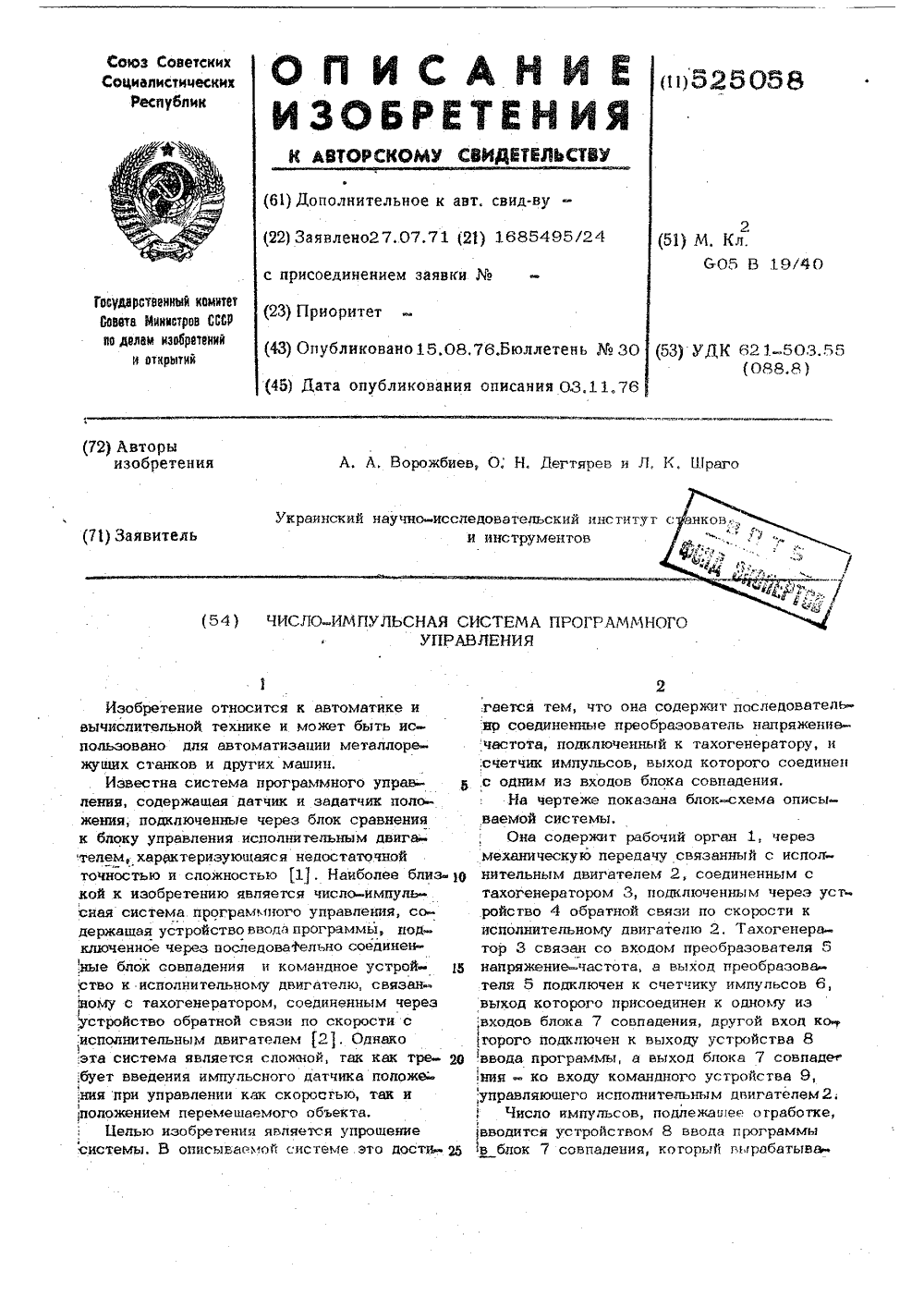

Метки: программного, число-импульсная

...5напряжение частота, а выход преобразователи 5 подключен к счетчику импульсов 6,выход которого присоединен к одному извходов блока 7 совпадения, другой вход которого подключен к выходу устройства 8ввода программы, а выход блока 7 совпадения - ко входу командного устройства 9,,управляющего исполнительным двигателем 2.1 Число импульсов, подлежашее отработке,1вводится устройством 8 ввода программыв блок 7 совпадения, который вырабатываЕТ СИГНЯЛ НВ 1ОВИЯП"11 ИЯ 1 К 1 / 1 РЧид 11 В КОМЯСНОВ УСТРОйсТВО5, 5"./11 ОЧЯ 1 ОЯ:-Е ИСПО/йнитэльный дв 111 атель 2, Ярк скорости;:,спой;-.,ННТВДЬНОГО ДВИГ , Е/В" 11 НЯП 1 11 1 КЕ ДИВ Н, - , В 1ходэ тяхОГвнвратораравно,Гйа 1 - постоякнкая тахотзнзра 1 ораТПрвобразовятР/1 ь 5 ВыряоатываРт сиГнзлс...

Номер патента: 523981

Опубликовано: 05.08.1976

Авторы: Андрианов, Барсуков, Блиновсков, Иванов, Игревский, Котляров, Малин, Равич-Шербо, Разуваев, Рудоискатель, Стриженов, Сусликов, Шраго

МПК: E21B 19/10

Метки: буровой, колонны, механизм, удержания

...ниваюццк Гидроцил На чертеже изо удержания буровойтем, что между зажимным- обоймой установлены расклиИБДРЫ,ражен Г 1 редлагаемый механизмкслонны в разрезе. захватнои колонны в тема, При э на различнч КОЛОНН Изобретение относится к буровои теможет быть использовано дчя удержанияколонны. д 1 еханизм удержания бчповой кол о 1111 ы Оаспо ложен в корпусе 1, В верхней части которого закреплены гицроцилиндры 2, К 1 итокам гидро- цилиндров 2 шап 1 В 1 р 11 О подвешено зажимное кольцо 3 с ползунами 4, которые связаны Т - образным СОЕДИНЕНИЕМ С ПЛа 1 ЛКамп 5, раСПОЛОЖЕННЫМИ В окнах кольца - оооймы 6. Расклинивающне гидро- цилиндры 7 установлены между зажимным кольцом и кольцом - обоймсй. Хидронилнндр 8 служит для отвода плашек после расклинки. зм...

Номер патента: 505790

Опубликовано: 05.03.1976

Авторы: Адрианов, Барсуков, Блиновсков, Иванов, Игревский, Котляров, Малин, Равич-Щербо, Разуваев, Рудоискатель, Стрижов, Сусликов, Шраго

МПК: E21B 19/10

Метки: буровой, колонны, механизм, удержания

...14, по которым перемещаются ползуны б. Для увеличения коэффициента трения взаимодействующие поверхности на правляющих 14 и ползунов 6 выполнены рифлеными с клиновыми желобками 15.При остановке замка бурильной трубы 9против плашек 8 подается рабочая жидкость в гидроцилиндры 7 ползунов 6, которые, дви гаясь по радиальным направляющим зажимного кольца 3, быстро сводят плашки 8 на замке бурильной трубы 9, Повышение давления в гидроцилиндрах 7 служит сигналом для подачи рабочей жидкости в гидроцилиндр 2 зажимного кольца 3. Последнее под воздействием гидроцилиндра 2 стремится приподняться с ползунами 6 и окончательно зажимает плашки 8 на замке бурильной трубы 9. При этом ползуны 6 удерживаются на радиальных направляющих...

Номер патента: 466363

Опубликовано: 05.04.1975

Авторы: Барсуков, Блиновсков, Голенев, Грамолин, Иванов, Котляров, Малин, Равич-Щербо, Разуваев, Рудоискатель, Спирюков, Шраго

МПК: E21B 15/00

Метки: буровая, мачта

...5. Крестовина 5 вилкой 6 крепится к плите 7 свечеподающего устройства 8 и благодаря наличию зазора может перемещаться в вилке 6 и поворачиваться в ее проушинах. Цапфа 4 через оси 9 крепится к балкам кронштейна 2 и может поворачиваться. Рычаг 10 представляет собой фигурную балку, подвижно на оси 11 прикрепленную к кронштейну 2 и выступающую за пределы кронштейна. На конце рычага установлен винтовой регулируемый упор 12, а на кронштейне 2 симметрично упору 12 установлен такой же 5 упор 13. На рычагах 10 свободно подвешеназащелка 14 с зубом 15, который при горизонтальном положении кронштейна 2 заходит за его конец и фиксирует его.Свечеподающее устройство монтируется сле- О дующим образом,К лежащей мачте подводится свечеподающее...

Номер патента: 455337

Опубликовано: 30.12.1974

Авторы: Песчанский, Тихман, Шраго

МПК: G06F 3/14

Метки: головками, индикации, металлорежущих, многопозиционными, поворотными, револьверными, станков, цифровой

...первого инструмента установлены величины и знаки коррекции - Л итУьПри однократном нажатии кнопки 27 ввода коррекции запускается стартстоппый генератор 17 и счетные импульсы поступают одновременно через открытые схемы Запрет19 и 20 и ИЛИ 7 и 8 в реверсивные счетчики 9(Х) и 10(У), а также в счетчик 18 величины коррекции.По лостижении ца послелпем числовогозначения Х, (допустим, что )Х( У/) состояние счетных декад становится равнозначнымзаданию на перекл(очателях лля первого инструмента по оси Х и вырабатывается сигналравнозначности на выходе схемы 23 для коорлинят 1 Х, схемя За 3 рет 19 запиряетс 53, прекращая подачу счетных импульсов от стартстопного генератора 1 в счетчик 9 координаты Х.Счетчик 18 и счетчик 10 (У) продолжаютсчет...

Номер патента: 451062

Опубликовано: 25.11.1974

Авторы: Бараб-Тарле, Кричевер, Песчанский, Садовский, Тихтман, Тростановский, Шраго

МПК: G05B 19/32

Метки: индикацией, подач, приводом, станка, цифровой

...привод 11.Система работает следующим образом.Датчик 1 припуска настраивается на окончательный размер детали и затем устанавливается наплиту шлифовального станка дляизмерения припуска. Нажатием кнопки Измерение (на чертеже не показана) производится автоматическая запись величины при 10 пуска в блок 10 управления и индикации.Аналоговый сигнал, пропорциональный величине припуска, поступает с датчика 1 на преобразователь 2, выходной сигнал которого,являясь сигналом временного интервала, по 15 ступает через схему И 4 па вход делителячастоты 5. Сигналы от генератора заполнения (на чертеже не показан) заполнятот врсменной интервал, а с выхода делптсля частоты 5 поступают на вход блока 10 управления20 и индикации.Одновременно с преобразователя 2...

Номер патента: 445529

Опубликовано: 05.10.1974

Авторы: Ворожбиев, Дегтярев, Шраго

МПК: B23B 25/02

Метки: дробления, кинематического, стружки

...привода, ивязана с источником лацельного коммутатора с полем и прерывистого питания,несущиц прог- щеткой Б и переключателя П,подрацмд на период выстоя резца. 1 о нлючающего коммутатор к источникуЦель изобретения - автомати- питания. Муфта Э устжовлена на ческое поддержание периода выстоя ходовоц валу, который через корезца, необходимого для прерывания робну подач КП и зубчатую переда- стружки. чу связан с валом шпинделя.Ветка,Пля этого алентроцагнитная 15 ламельного коммутатора получает цуфта преплагаемого устройства под- вращение от вала шпинделя через ключена к источнику питания через реруктор. Ламельный коммунтор ламельный коммутатор,щетка кото- и-лючает в себя поле, на которого через редуктор связана со ром ивнорасположены...

Номер патента: 430857

Опубликовано: 05.06.1974

Авторы: Гончарова, Дольберг, Изобретени, Оболенцева, Оридорога, Полупан, Рыбус, Хаджай, Шинкаренко, Шраго, Ясницкий

МПК: A61K 31/717, A61K 31/721, A61P 7/04 ...

Метки: кровоостанавливающее, средство

...взятия биопсии григотовленный таким образом препарат специальным шприцем через иглу для пункционной биопсии постепенно вводят в пункционный канал, Препарат, пропитываясь кровью, склеивается с кровоточащей поверхностью пункционного канала, набухает и в виде пломбы закрывает канал.Для изучения реакции ткани печени на пасту и процесса рассасывания последней животных забивали через сутки, трое, семь, 14, 21, 28, 35, 45 суток после пломбировки пункционного канала печени. Исследозание полученного материала показало, что через сутки после операции пломба приобретает темно-серый цвет, тестоватую консистенцию и плотно прилегает к стенкам пункционного канала. Сальник подпаивается к месту пункции, но легко отделяется. Других сращений в брюшной...

Номер патента: 421638

Опубликовано: 30.03.1974

Авторы: Оржеровска, Шраго

МПК: C03B 33/02

Метки: ленты, поперечной, резки, стекла

...сторонам моста шарнирно установлены роликовые захваты 8. Роликовый захват состоит из двух роликов 9 с резиновым бандажом 10, закрепленных на осях 11, Оси 5 прикреплены к металлоконструкции моста 1с помощью шарниров 12, работающих в вертикальной плоскости. Оси стянуты пружиной 13, обеспечивающей достаточное усилие для прижатия роликов к стеклу. Захваты уравно вешены таким образом, что их вес не оказывает воздействия на ленту стекла. Внутри роликов 9 встроены быстродействующие электромагнитные муфты-тормоза 14.Для прохождения нижних роликов захва тов часть роликов рольганга 3 может бытьвыполнена укороченными.Устройство работает следующим образом.В исходном положении мост 1 прижат купорам 4 с помощью механизма возврата мо ста, не...

Номер патента: 416725

Опубликовано: 25.02.1974

Авторы: Инструментов, Кричевер, Лунц, Песчанский, Тихтман, Украинский, Шраго

МПК: H03M 1/28

Метки: датчик, импульсный, фотоэлектрический

...центр точечного осветителя, а диафрагма жестко связана со втулкой, Такое выполнение датчика упрощает его конструкцию и юстировку.На фиг. 1 изображен фотоэлектрический импульсный датчик, общий вид в разрезе; на фиг. 2 - разрезы по А - А и Б - Б на фиг. 1.Датчик содержит корпус 1, в котором установлены точечный осветитель 2, поворотная втулка 3, на которую наклеена диафрагма 4.5 Два фотодиода 5 расположены в поворотнойвтулке 3 под углом друг к другу на осях, точка пересечения которых проходит через нить осветителя 2 точечного источника света. Осветитель 2 в корпусе 1 закреплен при помощи О втулки б п крышки 7. Диск 8 с прорезями устанавливается на вал контролируемого объекта, а прорезанной частью входит в паз корпуса 1.Предлагаемый...

Номер патента: 375420

Опубликовано: 01.01.1973

Авторы: Вител, Равич, Шраго

МПК: F16D 65/06

Метки: колодка, тормозная

...машиностроения.Известны тормозные колодки, в которых фрикционпые эластичные накладки устанавливаются в замкнутую рамку, образованную поперечными упорами и продольными стенкамии.С целью обеспечения возможности установки фрикциоццой накладки с регулируемым натягом в предлагаемой колодке продольные стенки выполнены съемными в виде планок, прикрепленных оолтамп к боковым поверхцостяхт колодки,На фиг. 1 представлен продольный разрез предлагаемой колодки; на фиг, 2 - сечение по А - А на фиг. 1.Тормозная колодка содержит колодку поперечные упоры 2 и 3, боковые планки 4накладку Б.На внутренней поверхности колодки 1 крепятся (создаются) упоры 2 и 3, имеющие внутренние скосы. На одной из боковых поверхностей колодки посредством болтов...

Номер патента: 344449

Опубликовано: 01.01.1972

Авторы: Барштак, Бурда, Ворожбиев, Дегт, Инструментов, Коган, Кричевер, Мезенцев, Поль, Розенблюм, Шраго

МПК: G06G 7/06

Метки: наборная, панель, секционированная

...на боковых сторонах для установки крепежныхшпилек и сквозными отверстиями, оси которых проходят между продольными полуотверстиями через линии разрезов.Это позволяет повысить технологичность. 20На фиг, 1 в качестве примера показанапятигпсздная полусекция; па фиг, 2 показанучасток наборной панели, собранной из целых.тятигнездных секций и разрезанных трсхгпездных секций, 25Секция штекерных псзд состоит пз двуходинаковых половин 1 (фиг, 1), выполненныхиз электроизоляционного материала, в кото"тх предусмотрены продольные полуотверод штскера и полости с пазами 3, 30 Для предотвращения см ещеия половинсекций друг относительно друга на каждойиз них имеются установочные знаки б и отверстия 7.При соединении половин 1 в секцию знакиб...

Номер патента: 325101

Опубликовано: 01.01.1972

Авторы: Барштак, Бурда, Ворожбиев, Дегт, Инструментов, Кац, Кричевер, Мезенцев, Поль, Украинский, Шраго

МПК: B23Q 16/00

Метки: движущегося, органа, позиционирования, прерывисто, станка

...нагрузки в цепи привода и упрощает конструкцию устройства.На фиг. 1 изображена кинематическая схема предлагаемого устройства; на фиг. 2 -схема вырабатывания сигнала на остановдвигателя.Устройство для позиционирования прерывисто движущегося органа станка содержитдвигатель 1, перемещающийся через редуктор 2, звено периодического действия, выполненное в виде мальтийского механизма 8 иорган станка 4, движущийся поступательнопо ходовому винту, на котором установлен 11 ри Вхождении мальтииского механизма Взон 1 выстоя Од 1111 113 к 1 лачкОВ, число которых равно числу лопастеи мальтийского механизма, нажимает на сетик, вырабатыВаю щий сигнал на останов двигателя. Для перемещеш 1 я органа станка на несколько прерывистых промеж, тков за несколько...

Номер патента: 318624

Опубликовано: 01.01.1971

Авторы: Воротилин, Шраго

МПК: A61K 35/18

Метки: консервирования, эритроцитов

...медицийе, к оно собам консервирования эритроцитов.Известен способ консервирования эритроцитов в присутствии полиэтиленоксида,В известном способе используют 40%-ный раствор,полиэтиленоксида с мол. весом 635 и проводят медленное замораживание эритроцитов при умеренно низких температурах, что сопровождается повреждением значительного количества клеток, до 15 - 17%.Цель изобретения - уменьва разрушенных эритроцитовванин и оттаивании.Эта цель достигается тем, что к эритроцитам добавляют в отношении 1:1 20 - 25%- ный раствор полиэтиленоксида с мол, весом 2000 - 6000, смесь замораживают при температуре от - 85 до - 196 С, оттаивают при температуре 40 - 42 С и эритроциты отделяют.Для осуществления консервирования в соответствии с изобретением, к...

Номер патента: 309352

Опубликовано: 01.01.1971

Авторы: Песчанский, Тихтман, Шраго, Яценко

МПК: G05B 19/18

Метки: программного, счетно-импульсная

...Сущность изобретения заключается в том,что шина переноса от К-го к К+1-му разряду реверсивного счетчика подключена к одному входу схемы ИЛИ и к единичному входу первого триггера. Выход этого триггера 1 Б соединен со входом запуска стартстопного генератора и с одним входом схемы И. Выход стартстопного генератора подключен к другому входу схемы И и ко входу счетчика фиксированного числа импульсов. Выход схе мы И соединен с другим входом схемыИЛИ, выход которой связан со входом К+1-го разряда реверсивного счетчика.Выход счетчика фиксированного числа импульсов подключен к счетному входу второго 25 триггера, единичный выход которого соединенсо схемой переполюсовки и через дифференциальную цепь с нулевым входом первого триггера, а...

Номер патента: 307268

Опубликовано: 01.01.1971

Авторы: Буровик, Всесоюзный, Шраго, Экспериментально

МПК: G01D 5/20

Метки: датчик, линейных, перемещений, угловых

...центра переключающего 1 контакта на расстояние, немного меньшее половины межполюсного расстояния 5 каждого из магнитов 4 и 5. Замыкающие контакты 2 и 3 включены последовательно с размыкающей частью переключающего контакта 1. Концы цепи подсоединены к клеммам б и 7 датчика.О Постоянные магниты 4 и 5 имеют формупрямоугольных параллелепипедов и закреплены так, что одноименно намагниченные грани соприкасаются в полости, перпендикулярной направлению движения.5 Рассмотрим работу датчика при движенииблока магнитов слева направо (фпг. 2).нрахк 473 Подписи ий при Совете Министров ССС б., д. 4,5 9 Изд М 895омитета по делам изобретеи и открьМосква, Ж-З 5, РаушскаяТ Заказ 224 ЦНИИПИ графя, пр. Сапунова, 2 Шестой такт. В магпитопроводе контакта 1...

Номер патента: 288940

Опубликовано: 01.01.1971

Авторы: Барштак, Бурда, Ворожбиев, Дегт, Кричевер, Мезенцев, Срибнер, Шраго

МПК: B23B 11/00

Метки: включения, достижении, определенногочисла, сигнала, счетчиком

...датчика черезстко соединенную с втулкой По основному авт. св.131147 известно устройство для автоматического включения сигнала по достижении счетчиком определенного числа, датчик которого состоит из ярма и якоря. Ярмо содержит п стержнеи с обмотками, расположенными по периферии, и центральный стержень также с обмоткой. Вращаясь, якорь замыкает (в магнитном отношении) один из периферийных стержней, в котором наводится э. д. с. Однако из-за паразитного нерабочего воздушного зазора между ярмом и якорем плохо используется железо датчика и уменьшается его чувствительность.В предлагаемом устройстве все эстатки устранены.Достигаегся это благодаря тому, что якорь датчика выполнен с возможностью осевого перемещения.На фиг. 1 изображенразрез по...

Номер патента: 322258

Опубликовано: 01.01.1971

Авторы: Ворожбиев, Инструмента, Кричевер, Мезенцев, Срибнер, Украинский, Шатохин, Шраго

МПК: B23Q 16/00, G05B 19/00

Метки: переключатель, путевой

...пп- ДУКТИВПОГО ДЯТЧИ 1 С 11.На чертеже изображен предлагаемый переключатель,Персключатсль состоит пз 1 Д-обрязпого магпитопровода 1 с одной первичной 2 и двумя вторичными 8 и 4 обмотками и якоря 5, подвешешюго па двух плоских пружинах 6 и 7. Пружина 8 стремится передвинуть якорь влево, а пруж 1 гпа 9 с рычагом 10 - вправо. Так как пружина 9 более сильная, то обычно якорь находится в крайнем левом положении. Кроме того, имеется кулачок 11, укрепленный uа подвпхкпом ОрГяпс мяпп 1 пы пр 1 ДО и которым определенного положениячатель выдает путевую команду,При непажатом рычаге 10 якорь датчика пружиной 9 прижимается в крайнее левое положение, преодолевая усилие пружины 8. Прп нажатии путевым кулачком 11 рычага 10 послсдuпй поворачивается,...

Номер патента: 319925

Опубликовано: 01.01.1971

Авторы: Барштак, Бурда, Ворожбиев, Дегт, Золотарева, Коган, Кричевер, Лившиц, Литваков, Мезенцев, Поль, Шраго

МПК: G05B 19/00

Метки: инструментальный, магазин

...и подключено к датчику положения этого инструмента. Вертикальные ряды штекерной панели 4 и 5 соответствуют программируемым скоростям Рт - и подачам 5 г - 5. Набор программы для каждого инструмента осуществляется установкой штекеров б в гнезде на пересечении горизонтального ряда штекерной панели, соответствующего данному инструменту, и вертикальных столбцов ее, соответствующих заданной скорости и заданной подаче, Выходь штекерных 10 панелей 4 и 5 подключены к схеме 7 автоматики, которая управляет приводом 8 скоростей и подач. Для осуществления преднабора выходы штскерцых панелей 4 и 5 соединены со схемой автоматики через запоминающее 15 устройство 9, обеспечивающее сохранение информации до смены инструмента. При снятии любого...

Номер патента: 283895

Опубликовано: 01.01.1970

Авторы: Бахвалов, Всесоюзный, Шраго, Экспертиеота

МПК: B65G 47/10, H01H 19/58

Метки: ©бъекфов, авдия, автоматическогю, адресов, ггодгвйжиых

...кон 1 акты 1 В, 1 Н, 2 В, 2 Н, ЗВ, ЗН КВ, КН, закреплены на неподвижной плате 1 задающего переключателя кругового типа (см. фит, 2) по окружности в порядке 1 В, 2 В, ЗВ, КВ, 1 Н, 2 Н, ЗН КН, Контакты расположены радиально, с одинаковым шагом. Контакты, соединенные с одними и теми же токопроводящими пластинами, расположены на противоположных концах одних и тех же диаметров. Неподвижная плата 1 имеет шкалу 2 с обозначениями адресов.На оси 3 задающего переключателя расположена подвижная пластина 4, связанная с ,рукояткой (не показана на чертеже), и указателем 5. На плате 4 над матнитоуправляемыми контактами неподвижной платы 1 закреплены по окружности того же радиуса и с тем же шагом замькающие элементы 6, например...

Номер патента: 281251

Опубликовано: 01.01.1970

Авторы: Бахвалов, Всесоюзный, Шраго, Экспериментально

МПК: B65G 47/10, H01H 19/58

Метки: адресования, объектов, подвижных

...контактов 1 Н - 6 Н, 1 В,На неподвижных частях 4 и 8 задающего переключателя установлены ряды постоянных магнитов 9 и 10 соответственно. На подвижной части Б закреплен ряд постоянных магнитов 11. Шаг установки постоянных магнитов 9, 10 и 11 в рядах одинаков и равен половине шага магнитоуправляемых контактов 1 В - бВ, 1 Н - бН. Магнитные оси этих постоянных магнитов перпендикулярны направлению перемещения подвижной части переключателя и направлены в противоположные стороны у смежных постоянных магнитов одних и тех же рядов.При точной остановке постоянных мапгитов б у магнитоуправляемых контактов неподвижной части 4 задающего переключателя постоянные магниты 1, 9 и 10 рядов соприкасаются (через воздушный промежуток) разноименными полюсами...
