Литваков

Номер патента: 1284293

Опубликовано: 27.01.1997

Авторы: Ахапкин, Булавина, Желтов, Захаров, Кундин, Курбанов, Литваков, Малофеев, Нуриев, Хавкин

МПК: E21B 43/00

Метки: газовой, нефтяной, оторочки, подготовки, разработке, шапкой

Способ подготовки к разработке нефтяной оторочки с газовой шапкой с внешним и внутренним контурами соответственно водо- и газонефтяной зон, включающий бурение нагнетательных и контрольных скважин, смещение элемента нефтяной оторочки в газовую шапку нагнетания в пласт одного или нескольких вытесняющих агентов и фиксирование в контрольных скважинах прихода фронтов нефти и (или) сопутствующих флюид, отличающийся тем, что, с целью повышения эффективности способа путем повышения точности определения величины начальной нефтенасыщенности в газовой шапке, в контрольных скважинах в процессе смещения нефтяной оторочки фиксируют время прихода фронтов флюидов и размеров их оторочек, а по данным о параметрах нефтяной оторочки до смещения в газовую...

Номер патента: 1797954

Опубликовано: 28.02.1993

Авторы: Бережной, Кучкин, Литваков, Перин, Писарев, Тюрин

МПК: B01D 45/12

Метки: газовых, газообразных, потоков, примесей

...3, выходной патрубок 4 и охватывающую выход ной торец шнека 3 и выходной патрубок 4 камеру осаждения 5 со спивным патрубком 6, Направляющие шнека-завихрителя 3 выполнены в виде теплообменника-змеевика 7, связанного одним концом через вентиль 40 8 с источником хладоносителем 9, другим с дренажом 10, Тело шнека выполнено в виде составного полого цилиндра с отверстиями 11 в боковой стенке, соединяющими его внутреннюю полость 12 с полостями кана пов шнека 13, На торце первой по ходу потока части 14 тела шнека выполнены цилиндрическое углубление 15 с заостренной входной кромкой 16, образующие с входным патрубком 2, выполненным в виде 50 сверхзвукового сопла, газодинамический ультразвуковой излучатель, Вторая часть 17, тела...

Номер патента: 1745303

Опубликовано: 07.07.1992

Авторы: Бережной, Кучкин, Литваков, Перин, Писарев, Тюрин

МПК: B01D 45/12

Метки: газовых, парообразных, потоков, примесей

...40с где с - скорость звука в газе, который продувается через сопло;9 - глубина стакана (поршня-резонато ра);б - внутренний диаметр стакана,Камера 5 осаждения выполнена со сливным патрубком 15, а источник 7 подачи хла-. доагента выполнен с вентилем 16 выдачи. 50Устройство работает следующим образом.Влажный газ подается на вход патрубка 2, в сопле которого он разгоняется до сверхзвуковой скорости и взаимодействует с пор- .55 шнем-резонатором 11, возбуждая в нем низкочастотные ультразвуковые 1 = 18 - 20 кГц колебания с частотой, определяемой параметрами резонатора и равнойВ это время из криоген- ной емкости 7, заправленной жидким азотом, через открытый вентиль 16 (вентиль 17 закрыт) жидкий азот подается в.каналы направляющих.6, где он,...

Номер патента: 1615383

Опубликовано: 23.12.1990

Авторы: Алферов, Андреев, Грецингер, Литваков, Славин, Царбаев

МПК: E21F 5/00

Метки: воздуха, запыленного, зоне, изоляции, комбайна, органа, рабочего

...подают форсунки 5 а единицу площади полосы в единицу времени, Далее с помощью бгОка управления электромагнитными вентилями устанавливают продолжительность смачивания, при которой на 1 м полосы попадает 1 л воды,2и, ,освещая мссто стыка зластич 1 ого уплотнения 2 со стенками выработки 7, визуально контролируют наличие выброса пыли. Если выброс имеет место, продолжительность смачивания уменьшают до тех пор, пока выброс не прекратится. Затем устанавливают продолкительность паузы без смячивания мекду циклами исходя из того, чтобы эластичноеплотнение 2 не выВло зд предель смоченной полосы б в результате подвигания комбяйгаП р и м е р, В гипсовой шахте комбайном "УралКС" в комплексе с самоходным вагоном 5 ВСпроводится выработка сечением 20 м...

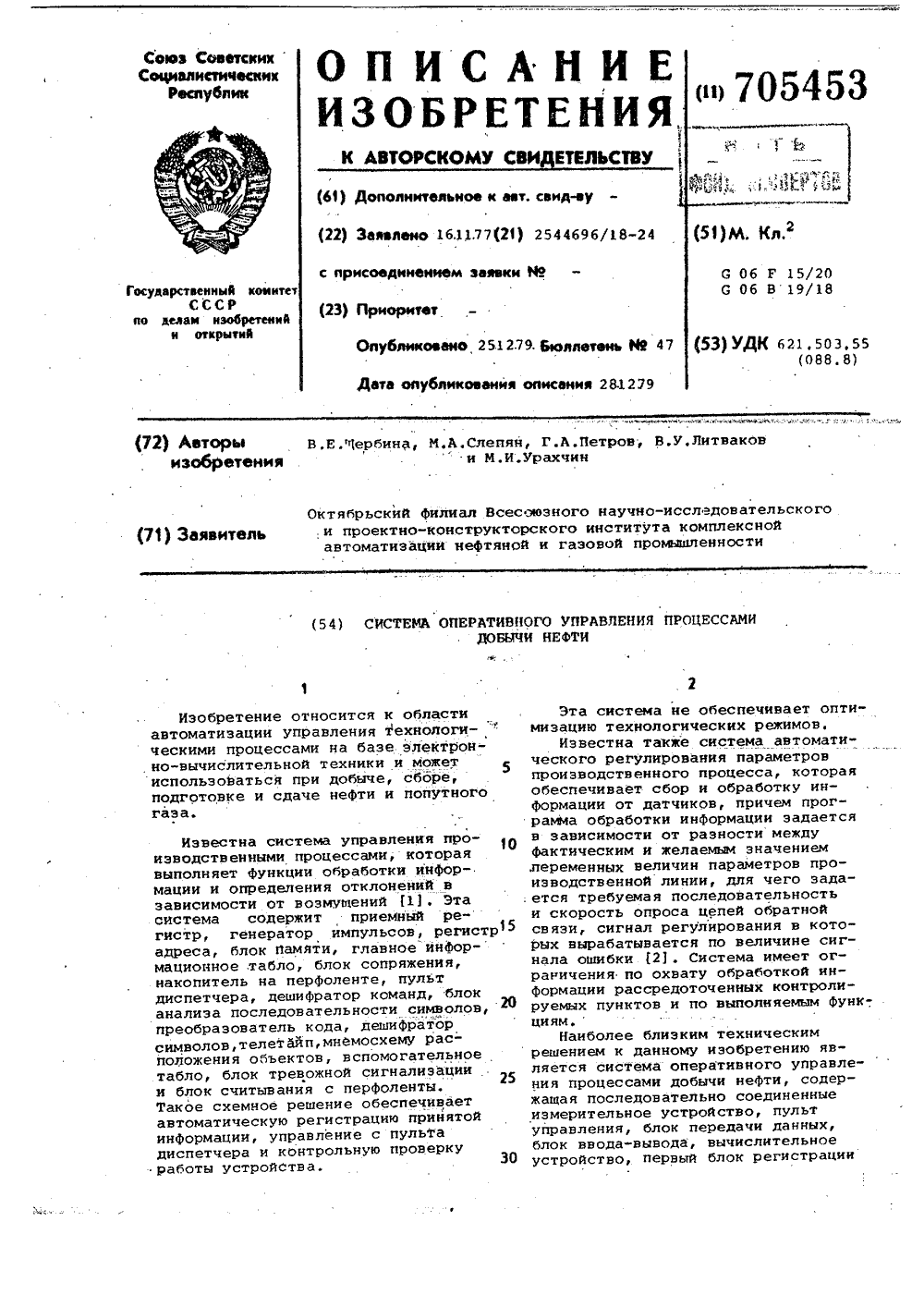

Номер патента: 705453

Опубликовано: 25.12.1979

Авторы: Литваков, Петров, Слепян, Урахчин, Щербина

МПК: G05B 19/02, G05B 19/18, G05B 19/418 ...

Метки: добычи, нефти, оперативного, процессами

...и опросаустройству 9 задается блоком 14,Обеспечивается самонастраивающаясяили Фиксированная, программа измерения характеристик объектов. Опрос 35устройства 9 осуществляется спорадически или циклически н зависимостиот программы измерения, Телеиэмерительная информация через блок 11поступает -в блок 15, алгоритм работы 4 Окоторого задет узел 13. Производитсяопределение среднесуточной производительности скважин и учет суммарныхрасходов потоков по остальным объектам. Обработанная информация по коман 45де узла 13 выводится на печатЬ элЕментом 17 или передается в центральный диспетчерский пункт,На пульте 10 могут Формироватьсядополнительные справочные сведенияпри помощи терминала 16, которыйсвязан с центральным...

Номер патента: 621490

Опубликовано: 30.08.1978

Авторы: Глозман, Гольберг, Литваков, Праницкий, Рабинович

МПК: B23B 39/04

Метки: колонна, радиально-сверлильного, станка

...шпинделя в его крайних положениях и ось поворотной стойки, а ограничивающий башмак расположен на оси симметрии расположения роликов между роликами и шпинделем станка.На фиг. 1 изображена предлагаемая колонна, продольный разрез; на фиг, 2 - разрез по А - А на фиг. 1; на фиг. 3 - схема расположения роликов и башмака.Неподвижная консоль 1 закрепляется на базовой плите 2 станка. В основание консоли 1 вмонтировано цилиндрическое кольцо 3, которое имеет две обработанные пилиндрические поверхности.Поверхностью Б кольцо 3 центрируется на неподвижной консоли 1 (фактически представляя с ней единую деталь), а поверхность В контактирует с опорными роликами 4 и башмаком 5, закрепленными на 5 эксцентричных осях 6 в поворотной наружной стойке 7,...

Номер патента: 485854

Опубликовано: 30.09.1975

Авторы: Бромберг, Вайсман, Гейдер, Литваков

МПК: B23Q 7/00

Метки: магазин, цепной

...каткиопираются на направляющие 15, служащие5 для натяжения цепей и закрепленные непосредственно на каретках. Катки 14 выполненыв виде подшипников качения и посажены навтулку 16 цепи, внутри которой находятся захватные органы, представляющие собой кони 0 ческий центр 17 и пружину 18. На втулку 16надето звено 19 с зубом и обхватывающее егопромежуточное звено 20. Конические центры17 цепей, смонтированные на каретках 2 и 4,попарно соосны,5 На каретке 3 закреплен гидроцилиндр 21,шток 22 поршня которого направляется опорой, установленной на каретке 3.Работает магазин следующим образом.Детали, как обычно, загружаются рабочимО в магазин вручную. При этом рабочей самойдеталью несколько разводит центры 17, сжимая пружинып жины 18. - ....

Номер патента: 481401

Опубликовано: 25.08.1975

Авторы: Бромберг, Гейдер, Литваков

МПК: B23Q 7/04

Метки: атвоматическое, загрузочное

...)аготозкой перемешается вперед до касайиябО упоров 22 и 23, что соответствует совпаде-нию оси заготовки с осью центров станка, В конце хода гайка 23 через толкатель 26 и штангу 27 сжимает пружину 28, освобождает переключатель 29, который вьдает команду на реверсирование потоков масла в гидроцилиндре подачи магазина и гидро- цилиндре 10,Шток 5 отводит качаюцийся рычаг от зуба соответствующего звена 3, Одновременно шток 15 перемещает прижим 16 вперед и поворачивается вместе с ним вследствие в:,7)л)одеотци 1 пальца 17 сНаКЛОЦЦОй )11 СТО. Е(анаВКИ.В краиел переднем положении штока срабатывает реле давления, подключенное к поршневой полости гидроцилиндра 10 и переключаО)цее золотник 25 и подачу масла к гидроцилиндру 7.Масло, поступающее под...

Номер патента: 319925

Опубликовано: 01.01.1971

Авторы: Барштак, Бурда, Ворожбиев, Дегт, Золотарева, Коган, Кричевер, Лившиц, Литваков, Мезенцев, Поль, Шраго

МПК: G05B 19/00

Метки: инструментальный, магазин

...и подключено к датчику положения этого инструмента. Вертикальные ряды штекерной панели 4 и 5 соответствуют программируемым скоростям Рт - и подачам 5 г - 5. Набор программы для каждого инструмента осуществляется установкой штекеров б в гнезде на пересечении горизонтального ряда штекерной панели, соответствующего данному инструменту, и вертикальных столбцов ее, соответствующих заданной скорости и заданной подаче, Выходь штекерных 10 панелей 4 и 5 подключены к схеме 7 автоматики, которая управляет приводом 8 скоростей и подач. Для осуществления преднабора выходы штскерцых панелей 4 и 5 соединены со схемой автоматики через запоминающее 15 устройство 9, обеспечивающее сохранение информации до смены инструмента. При снятии любого...

Номер патента: 141391

Опубликовано: 01.01.1961

Авторы: Белозеров, Гродко, Литваков

МПК: B64C 25/60

Метки: вертолетов, земного, резонанса, устранения

...гидросмеси правой и левой стоек поршнем, центрируемым пружинами. Введение перетекания гидросмеси из одной стойки в другую, кроме увеличения демпфирования, позволяет также снизить частоту собственных колебаний вертолета на шасси.Эффективносгь всех мероприятий повышается с уменьшением сухого трения в стойках.Уменьшение сухого трения практически может быть реализовано разными путями, например: переходом от Ч-образных манжет уплотнения к манжетам круглого сечения, уменьшением числа колец, перехд. лом к рычажному и пирамидальному шасси и т, д. едме зобретени олетов, основанныи шасси, о т л и ч а юарактеристик шасси, сухое трение.увеличивают лемптном ходе,о резо деми ния де еднего юший тойкахнанса вер фирования мпферных уменьшаю ся...
