Шраго
Сепарирующий зазор для испытания монет по их материалу
Номер патента: 132441
Опубликовано: 01.01.1960
Авторы: Бахвалов, Шраго
МПК: G07D 5/08
Метки: зазор, испытания, материалу, монет, сепарирующий

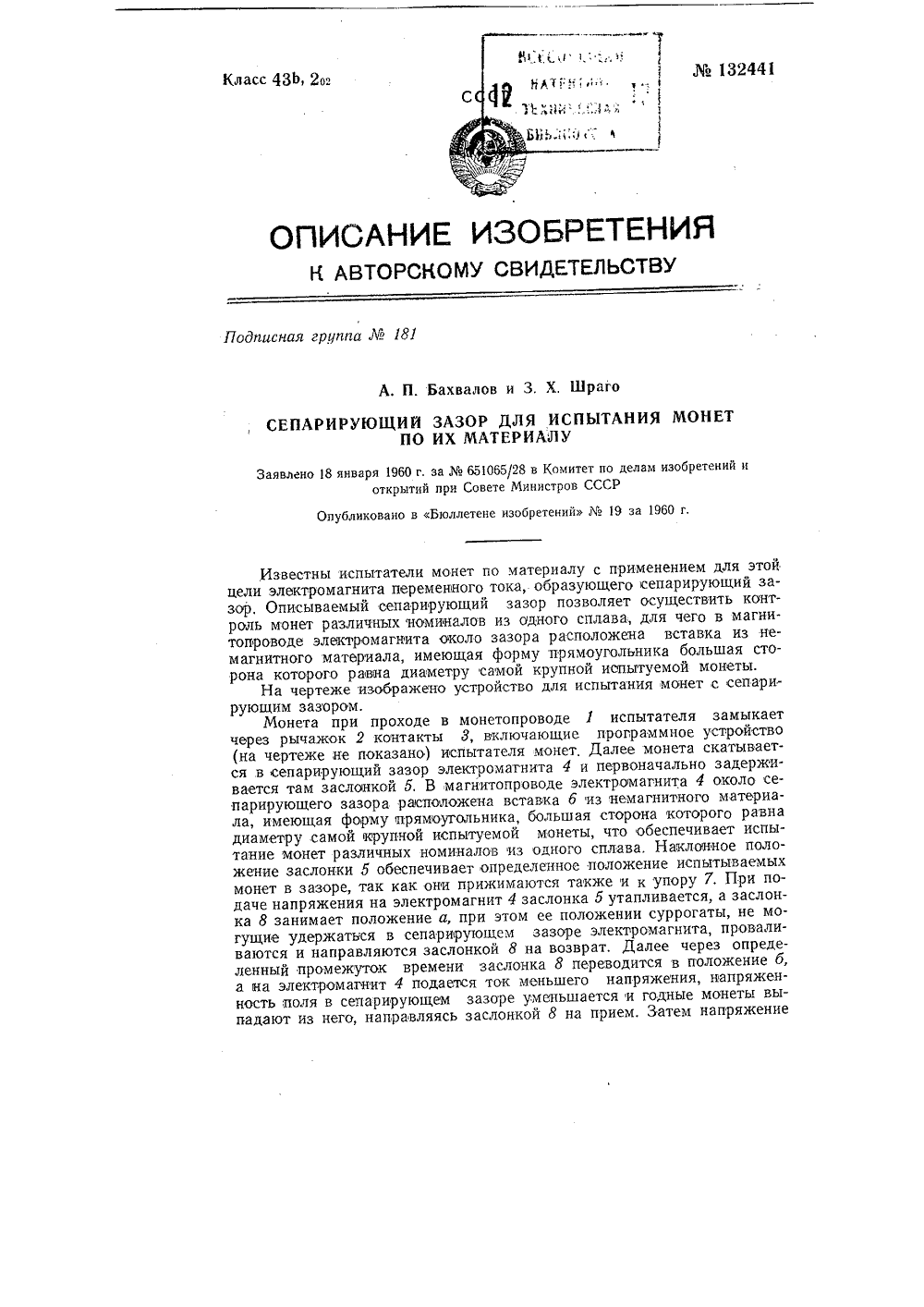

...форму пряиоугольника большая сторона которого равна диаметру самой крупной испытуемой монеты,На чертеже изображено устройство для испытания монет с сепарирующим зазором.Монета при проходе в монетопроводе 1 испытателя замыкает через рычажок 2 контакты 8, включающие программное устройство (на чертеже не показано) испытателя монет, Далее монета скатывается в сепарирующий зазор электромагнита 4 и первоначально задерживается там заслонкой б. В магнитопроводе электромагнита 4 около сепарирующего зазора расположена вставка б из немагнитного материала, имеющая форму прямоугольника, большая сторона которого равна диаметру самой крупной испытуемой монеты, что обеспечивает испытание монет различных номиналов из одного сплава. Наклонное положение...
Способ контроля дисков, например монет и жетонов, из различного электропроводного сплава
Номер патента: 131987
Опубликовано: 01.01.1960
Авторы: Бахвалов, Шраго
МПК: G07D 5/08
Метки: дисков, жетонов, монет, например, различного, сплава, электропроводного

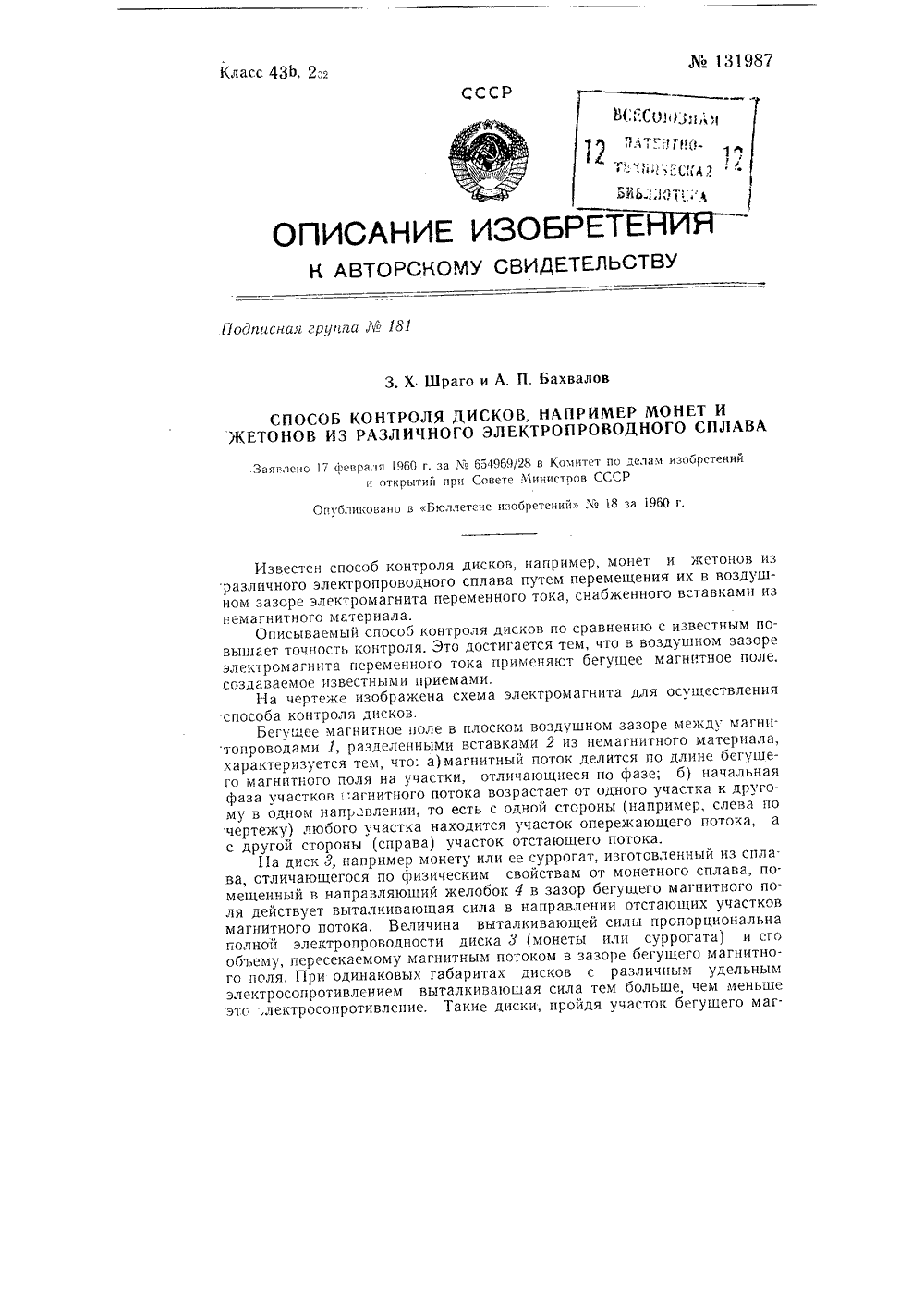

...от одного участка к другому в одном направлении, то есть с одной стороны (например, слева по чертежу) любого участка находится участок опережающего потока, а с другой стороны (справа) участок отстающего потока.На диск о, например монету или ее суррогат, изготовленный из спла. ва, отличающегося по физическим свойствам от монетного сплава, помещенный в направляющий желобок 4 в зазор бегущего магнитного поля действует выталкивающая сила в направлении отстающих участков магнитного потока. Величина выталкивающей силы пропорциональна полной электропроводности диска 3 (монеты или суррогата) и его объему, пересекаемому магнитным потоком в зазоре бегущего магнитного поля, При одинаковых габаритах дисков с различным удельным...
Способ испытания монет
Номер патента: 131560
Опубликовано: 01.01.1960
Авторы: Бахвалов, Федорова, Шраго
МПК: G07D 5/02
...приему как годные монеты, получить на выходе измерительной системы малый сигнал, соответствующий ее настройке.Достигается это благодаря различному заглублению монет в измерительный зазор 1 дросселя 2.Так, при необходимости контроля в зазоре монет нескольких номиналов (с разными диаметрами), например сплава А с удельным электросопротивлением Р, и двух монет, например, сплава Б с удельным электросопротивлением Р, ( Р если диаметр одной из последних меньше, а другой больше диаметров всех монет из сплава А, необходимо применить схему их размещения в зазоре, приведенную на фиг, 2, где 3 - монеты из сплава А, 4 - монеты из сплава Б, 5 - сечение магнитопровода в измерительном зазоре, 6 - установочный шаблон, Как видно из че, заглуоление...
Способ контроля монет из двух различных сплавов в торговых автоматах
Номер патента: 131559
Опубликовано: 01.01.1960
Авторы: Бахвалов, Кольман, Шраго
МПК: G07D 5/08
Метки: автоматах, двух, монет, различных, сплавов, торговых
...(ей между стенкой 3. ю щель не тся между ае нсобхоой возвраадет в каолшине, скатывавключая рычагом ключа ет питание метр и ющую ремени имальному диа ает на направл ый через реле Известны испытатели испытания монет примене переменного тока с коротк плоскости для прокатыва Цель предлагаемого монет различного достои гается созданием по пути участка тормозящего маг го поля и участка ускоряв возможности контроля ольном органе. Это доститрех магнитных участков: а отклоняющего магнитноля.131559Проходя сепарирующий зазор электромагнитов, монеты (достоинством, например, в 5, 10, 15 и 20 коп.) не задерживаются в зазоре, но сильно отклоняются влево при свободном падении на участке отклоняющего электромагнитного поля У и попадают в канал приема...
Устройство для испытания монет в автоматах
Номер патента: 131558
Опубликовано: 01.01.1960
Авторы: Бахвалов, Шраго
МПК: G07D 5/08
Метки: автоматах, испытания, монет
...реле, либо непосредственно на реле) будет близок к нулю; при этом командное реле не включится - монета направляется на прием.Суррогат, отличающийся от монеты полным электросопротпвлением или магнитной проницаемостью, вызовет ввиду изменяющихся по 1 ерь магнитного поля в зазоре или изменения сопротивления одного из симметричных участков магнитопровода перераспределение магнитных потоков между крайними кернами, что приведет к появлению значительной разницы в э,д,с наводимых в эталонной и измерительной катушках -Л% 131558 на выходе измерительной системы появи 1 ся сигнал, реализуемый в командном реле, суррогат будет направлен на возврат.Для точного контроля обязательна вполне определенная установка (заглубление) монет в измерительном...
Приспособление к автоматам для контроля монет
Номер патента: 131557
Опубликовано: 01.01.1960
Авторы: Бахвалов, Чулюкин, Шраго
...между двумя параллельными плоскостями-щеками (на фиг, 1 щеки канала изображены штрих- пунктирными линиями),Работа приспособления происходит следующим образом. Стенка 2 в момент, предшествующий попаданию в рабочий канал монеты, устанавливается в положение а и остается в этом положении во время контроля и счета. Монета б, попавшая в канал, опирается своей цилиндрической поверхностью о стенку 2 и, нажав на один из подпружиненных штифтов 4, замыкает контактную пару б, соответствующую номиналу данной монеты. После контроля монеты и подачи счетного импульса, стенка 2 отводится в положение б и монета попадает в промежуточный131557 бункер, откуда после набора всей суммы монеты сбрасываются в кассу,Случайные срабатывания счетных элементов...
Устройство для автоматического включения сигнала по достижении счетчиком определенного числа
Номер патента: 131147
Опубликовано: 01.01.1960
Авторы: Срибнер, Шраго
МПК: G06M 3/02
Метки: включения, достижении, определенного, сигнала, счетчиком, числа
...номер которой равен количеству единиц данного разряда, На среднем стержне-втулке 3 насажена вторичная обмотка 4, к которой подключено командное реле.131147Когда якорь Б замкнет стержень со включенной первичной обмоткой - во вторичной обмотке трансформируется напряжение и командное реле срабатывает. При срабатывании командного реле низшего разряда (после срабатывания рсле высших разрядов) происходит совпадение и на приводной двигатель подается команда на остановку и торможение.Для большей компактности устройства валы б датчиков разрядов проходят внутри стержней-втулок 3, а механические передачи 7 располо. жены между датчиками разрядов.Устройство с фотоэлектрическим преобразователем также состоит из датчиков положения разрядов, связанных...
Устройство для измерения угла поворота вала
Номер патента: 127306
Опубликовано: 01.01.1960
Авторы: Срибнер, Шраго
МПК: B23Q 35/00, G01B 7/30, G05B 19/12 ...
...ходовым винтом, установлена так, чтобы винт оказался по одну сторону муфты, а электродвигатель и магнитные выключатели по другую сторону. Якори магнитных выключателей удлинены настолько, что при вращении электродвигателя как по часовой, так и против часовой стрелки вначале срабатывали магнитные выключатели высших, затем низших разрядов.Вначале управляемая муфта отключена и набор координаты происходит от импуль"ов, записанных на ленте. Затем происходит отработка координаты. При этом муфта включается и винт получает вращение от электродвигателя, который вращается в сторону, противоположную работе при наборе координаты. Когда электродвигатель сделает почти столько оборотов как при наборе координаты - сработает магнитный выключатель высшего...
Устройство для измерения угла поворота вала
Номер патента: 126930
Опубликовано: 01.01.1960
Авторы: Макаров, Рашкович, Свириденко, Срибнер, Шраго
МПК: B23Q 35/00, G01B 7/30, G05B 19/12 ...
...к переключению электродвигателя путем торможения на малую (ползучую) скорость. Остановка отсчета производится последним магнитным выключателем 5, Затем подается импульс второго разряда (перемещение контролируется магнитным выключателем б), который отрабатывается аналогично. Магнитные выключатели 7 и 5 контролируют, соответственно, перемещение на126930 П р едм ет из о бр етенияУстройство для измерения угла поворота вала, предназначенное для автоматизации управления вращающего вал привода, от л и ч а ющ е е с я тем, что, с целью обеспечения возможности непрерывной отработки координат, устройство содержит измерительный многоступен. чатый редуктор, у которого на валу каждой ступени установлен выключатель для посылки импульса при каждом...
Индуктивный дифференциальный датчик линейных перемещений
Номер патента: 124340
Опубликовано: 01.01.1959
Авторы: Срибнер, Шраго
Метки: датчик, дифференциальный, индуктивный, линейных, перемещений
...Питание датчика осуществляется от сети переменного тока через трансформатор б с двумя одинаковыми вторичными обмоткамии,Ток протекает через измерительные обмотки 4, а затем, выпрямляясь в выпрямителях 7, проходит через измерительный прибор 8 (через него протекает разность токов измерительных обмоток двух магнитопроводов) обмотки 5 обратной связи и замыкается через вторичные обмотки трансформатора б. Когда якорь 3 перемещается относительно обоих магнитопроводов 1, то индуктивное сопротивление измерительных обмоток одного из них уменьшается, а второго - увеличивается, т. к. величина воздушного зазора в одном из магнитопроводов увеличивается, а в другом - уменьшается. Это приводит к увеличению тока, протекаю124340 щего через...
Программное устройство
Номер патента: 122797
Опубликовано: 01.01.1959
Авторы: Макаров, Срибнер, Шраго
МПК: G05B 19/14, G05G 21/00
Метки: программное
...десятков и диск б датчика единиц имеют по однойпрорези; диск 7 датчика десятых долей имеет десять и диск 8 датчикасотых - сто прорезей.Когда винт 2 сделает 100 оборотов, диск датчика сотен сделает одиноборот и подаст команду лентопротяжному механизму, который продвинет ленту на один шаг. После следующих 100 оборотов винта 2 будетподан еще один импульс, и лентопротяжный механизм передвинет лентуеще на один шаг,Значение задаваемого угла фиксируется на перфоленте десятичнымкодом, при котором начало отсчета низшего разряда совпадает с пробивкой высшего соседнего разряда.Измерительное устройство фиксирует размер по мере егния поразрядно (сотни, десятки, единицы и т. д.), причем по й еремещения п мерительного у нты, позволяет пе ск о...
